Trinkwasser Brauchwasser Ausdehnungsgefäß 5 L – 35 L Trinkwasserausdehnungsgefäß

Produktinformationen "Trinkwasser Brauchwasser Ausdehnungsgefäß 5 L – 35 L Trinkwasserausdehnungsgefäß"

Trink- & Brauchwasser-Ausdehnungsgefäß 5 – 35 Liter

Das optimale Membran-Druckausdehnungsgefäß für professionelle Brauchwasser- und Trinkwasseranlagen

Trinkwasserausdehnungsgefäße sind unverzichtbare Bestandteile moderner Warmwasserbereitungsanlagen. Sie sorgen dafür, dass Druckschwankungen, die durch die Erwärmung des Wassers entstehen, sicher ausgeglichen werden.

Durch die Aufnahme des überschüssigen Volumens wird verhindert, dass der Druck gefährlich ansteigt, was Schäden an Leitungen und Geräten vorbeugt.

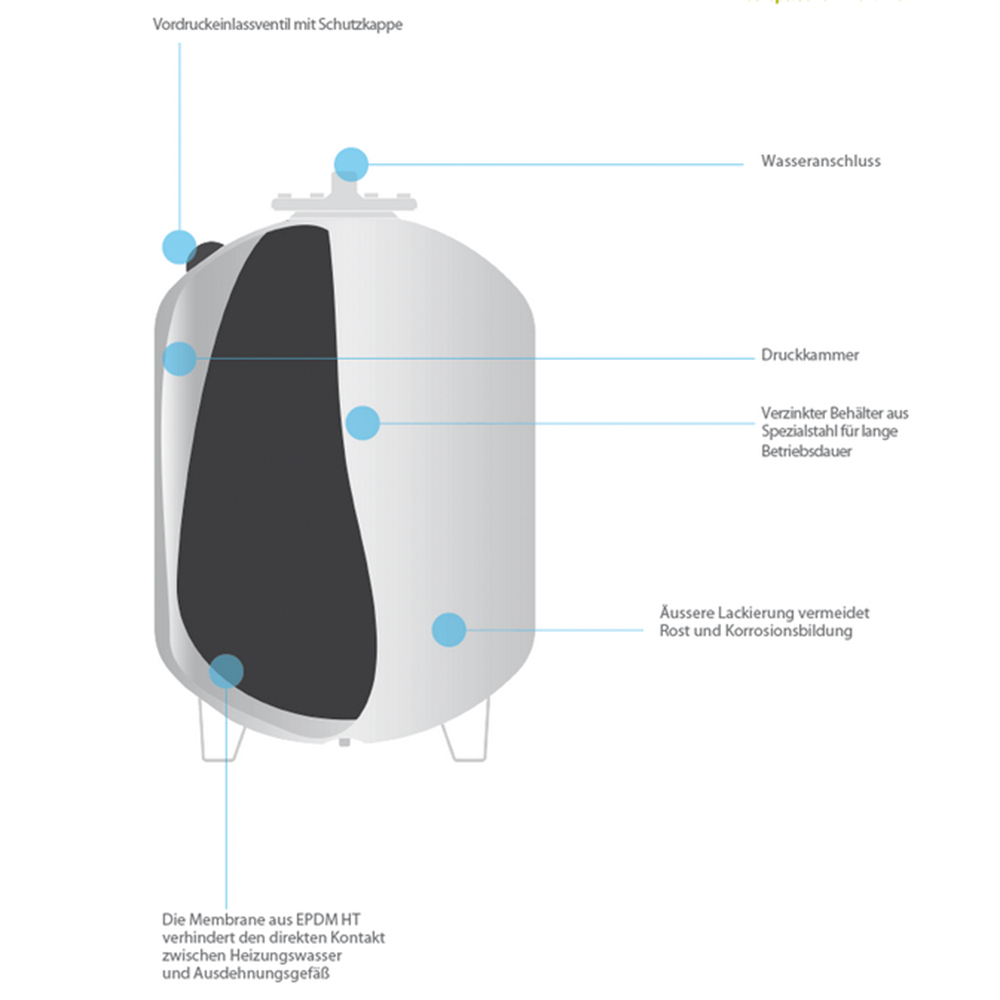

Das Gefäß ist speziell für Trinkwasser konzipiert und erfüllt hygienische Standards. Eine lebensmittelechte EPDM-Membran trennt das Wasser und Gaspolster, um Verunreinigungen auszuschließen. Die flexible Membran passt sich an Volumenschwankungen an, schützt das System und bewahrt die Wasserqualität.

Vorteile

Einsatzbereich: Geeignet für Brauchwasser- und Trinkwasseranlagen.
Hygiene: Lebensmittelechte, austauschbare EPDM-Membran.
Einfache Installation: Kein Spezialwerkzeug erforderlich.
Vordruck: Werkseitig auf 2,5 bar eingestellt; anpassbar.
Hochbelastbar: Maximaler Druck von 10 bar, Temperaturbeständigkeit bis 100 °C.
Sicherheit: TÜV- und CE-zertifiziert, erfüllt DIN-Norm 4807 und UNI EN 9001.
Qualität: Made in Italy mit über 40 Jahre Erfahrung in der Druckbehälterfertigung

Technische Hinweise*:

Einbauempfehlung:

Installieren Sie das Gefäß mit dem Flansch nach oben.
Verwenden Sie geeignete Wandhalterungen; die Aufhängung direkt am Flansch ist nicht zulässig.

Vordruck anpassen:

Stellen Sie den Vordruck passend zum spezifischen Anlagendruck ein (nicht unter 1 bar).
Der Vordruck sollte mindestens einmal jährlich überprüft werden.

Einsatzbereich:

Das Gefäß ist ausschließlich für den Innenbereich geeignet.
Verwenden Sie nur sauberes Wasser; installieren Sie bei Bedarf einen Filter.
Wichtiger Hinweis: Dieses Solar-Ausdehnungsgefäß ist nicht für den Einsatz als Hauswasserwerk an Brunnen oder Zisternen geeignet. Passende Ausdehnungsgefäße für Hauswasserwerke finden Sie ebenfalls in unserem Sortiment.

Technische Daten:

Material Ausdehnungsgefäß:	Epoxidbeschichteter Stahl
Material Flansch:	Eisen verzinkt
Material Membran:	EPDM; austauschbar
Vordruck:	2,5 bar
Maximaler Druck:	10 bar
Temperaturbereich:	-10 °C bis 100 °C
Farbe:	Weiß (RAL 9010)
Füße:	Nein

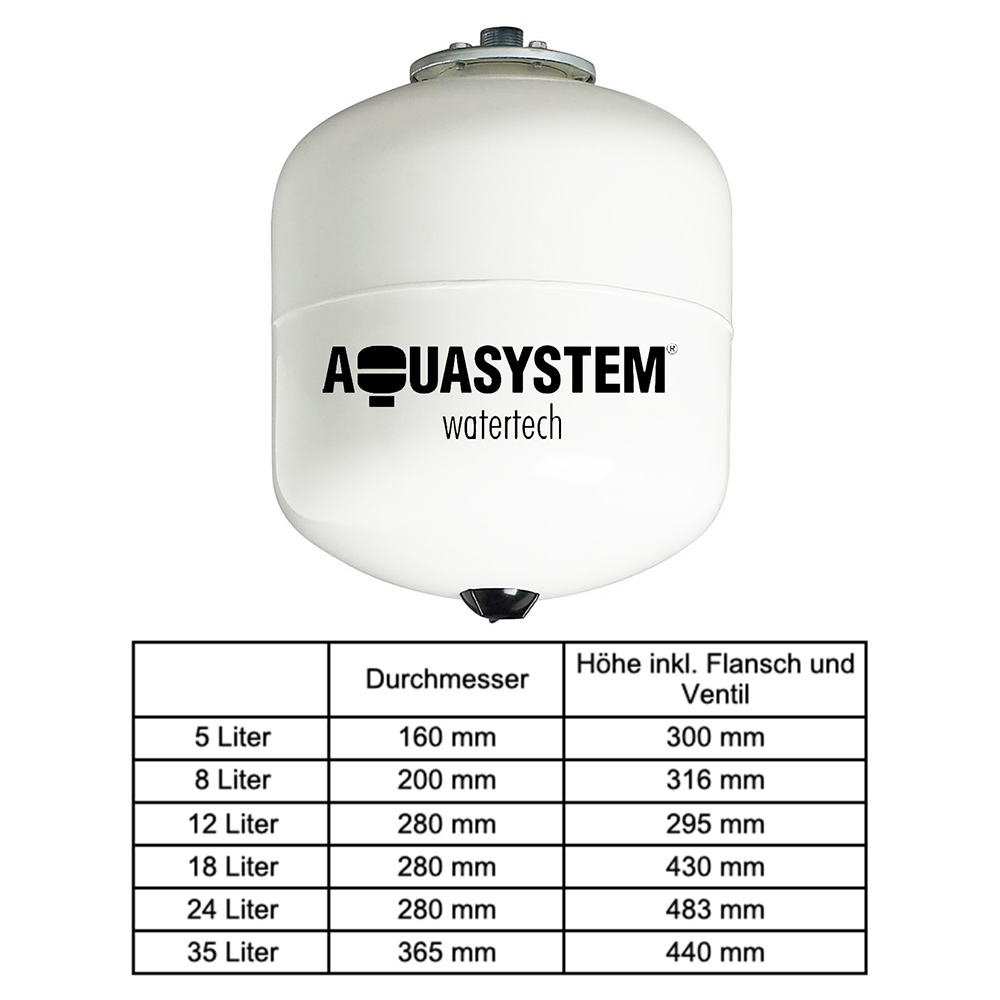

	Anschluss	Durchmesser	Höhe
5 Liter	3/4 Zoll AG	160 mm	300 mm
8 Liter	3/4 Zoll AG	200 mm	316 mm
12 Liter	3/4 Zoll AG	280 mm	295 mm
18 Liter	3/4 Zoll AG	280 mm	430 mm
24 Liter	1 Zoll AG	280 mm	483 mm
35 Liter	1 Zoll AG	365 mm	440 mm

Hier finden Sie eine Anleitung, wie man eine Membran austauscht: https://www.youtube.com/watch?v=58XAmQgE8tE

*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.
