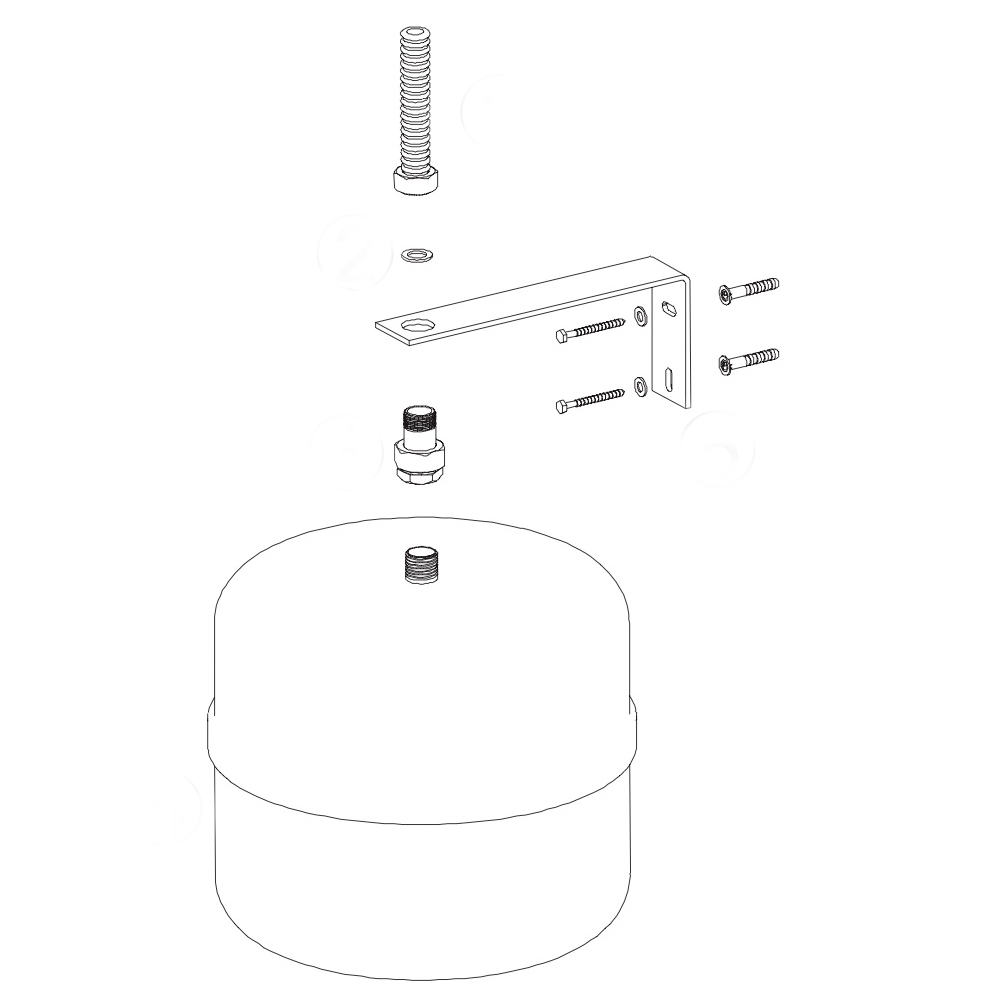

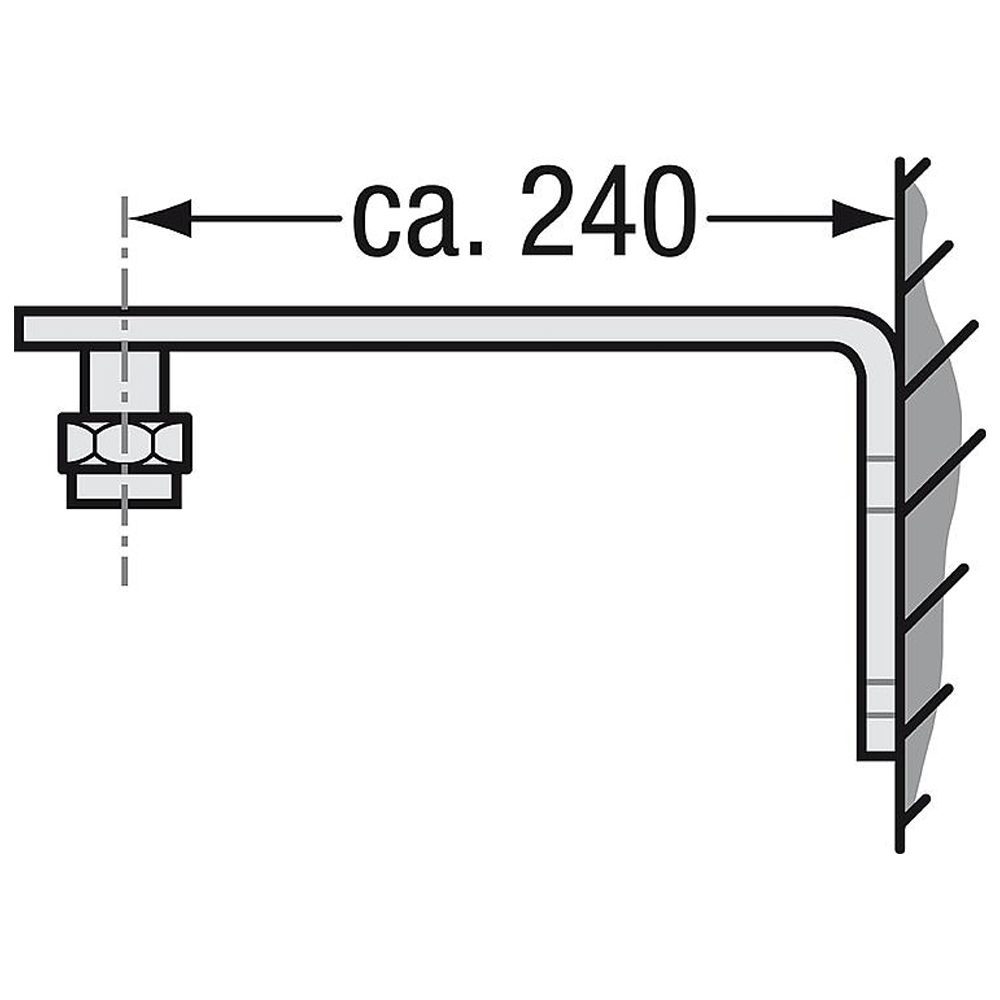

Wandhalterung für Ausdehnungsgefäße bis 40 Liter inkl. Doppelrückflußverhinderer

3/4 Zoll Kappenventil mit KFE-Entleerung

Das Kappenventil dient gemäß DIN 4751 als Absperr-, Entleerungs- und Wartungsventil in der Ausdehnungsleitung vor dem Membran-Ausdehnungsgefäß. Es ermöglicht eine einfache Wartung sowie den Austausch des Ausdehnungsgefäßes, ohne die gesamt Anlage entleeren zu müssen.

Bedienungsanleitung:

Im Rahmen der jährlichen Anlagenwartung muss der Vordruck des Ausdehnungsgefäßes geprüft werden. Eine korrekte Druckprüfung kann nur durchgeführt werden, wenn das Gefäß von der Anlage getrennt und vollständig entleert wird.

Prüfung des Vordrucks:

1. Plombierung entfernen, Kappe abnehmen.
2. Ventil mit einem Schraubendreher schließen und das Ausdehnungsgefäß entleeren.
3. Vordruck mit einem geeigneten Messgerät prüfen und ggf. anpassen, bis der auf dem Typenschild angegebene Druck erreicht ist.
4. Kugelventil langsam wieder öffnen.
5. Kappe wieder aufsetzten und verplomben.


Einbauanleitung:

1. Den Anschlussstutzen auf das Ausdehnungsgefäß aufschrauben.
2. Den Auslaufstutzen des Entleerungsventils nach unten ausrichten.
3. Kappe im geöffneten Zustand des Kugelhahns verplomben.
4. Die Anlage füllen und entlüften.


Technische Daten:

1 Zoll Kappenventil mit KFE-Entleerung

Das Kappenventil dient gemäß DIN 4751 als Absperr-, Entleerungs- und Wartungsventil in der Ausdehnungsleitung vor dem Membran-Ausdehnungsgefäß. Es ermöglicht eine einfache Wartung sowie den Austausch des Ausdehnungsgefäßes, ohne die gesamt Anlage entleeren zu müssen.

Bedienungsanleitung:

Im Rahmen der jährlichen Anlagenwartung muss der Vordruck des Ausdehnungsgefäßes geprüft werden. Eine korrekte Druckprüfung kann nur durchgeführt werden, wenn das Gefäß von der Anlage getrennt und vollständig entleert wird.

Prüfung des Vordrucks:

1. Plombierung entfernen, Kappe abnehmen.
2. Ventil mit einem Schraubendreher schließen und das Ausdehnungsgefäß entleeren.
3. Vordruck mit einem geeigneten Messgerät prüfen und ggf. anpassen, bis der auf dem Typenschild angegebene Druck erreicht ist.
4. Kugelventil langsam wieder öffnen.
5. Kappe wieder aufsetzten und verplomben.


Einbauanleitung:

1. Den Anschlussstutzen auf das Ausdehnungsgefäß aufschrauben.
2. Den Auslaufstutzen des Entleerungsventils nach unten ausrichten.
3. Kappe im geöffneten Zustand des Kugelhahns verplomben.
4. Die Anlage füllen und entlüften.


Technische Daten:

Wandhalterung für Ausdehnungsgefäße bis 40 kg

Einfache und sichere Befestigung von Ausdehnungsgefäßen

Die Wandhalterung ermöglicht eine unkomplizierte und stabile Montage von Ausdehnungsgefäßen mit einem Fassungsvermögen von 2 bis 40 Litern.

Sie ist speziell für Gefäße mit einem maximalen Gewicht von 40 kg und einem Durchmesser von bis zu 360 mm ausgelegt.

Technische Daten:

• Geeignet für: Ausdehnungsgefäße bis 40 kg und Durchmesser von max. 360 mm
• Lieferumfang: Inklusive Schrauben und Dübel

Montagehinweise:

1. Befestigen Sie den Haltebügel mithilfe der mitgelieferten Schrauben und Dübel an der Wand.
2. Ziehen Sie das mitgelieferte Band zwischen Bügel und Wand ein.
3. Legen Sie das Band um das Ausdehnungsgefäß und ziehen Sie es fest.
4. Befestigen Sie die Schelle mithilfe der Schraube, um sicherzustellen, dass sich das Band nicht mehr öffnet.


Wichtiger Hinweis:

Vor der Installation prüfen Sie bitte, ob die Wand ausreichend tragfähig ist, um das Gewicht des Gefäßes sicher zu halten!

Durchströmungsventil für Trinkwasser-Ausdehnungsgefäße

Das Durchströmungsventil ist speziell entwickelt, um stehendes Wasser in Trinkwasser-Ausdehnungsgefäßen zu verhindern.

Es ermöglicht einen kontinuierlichen Wasseraustausch, wodurch die Bildung von Legionellen vermieden wird.

Eigenschaften:

• Legionellenschutz: Verhindert das Entstehen von Legionellen im Trinkwasser
• Erfüllt Vorschriften: Konzipiert gemäß den Anforderungen für durchströmte Ausdehnungsgefäße.
• Langlebiges Material: Gefertigt aus hochwertigem Messing, robust und korrosionsbeständig.
• Anschluss: 3/4 Zoll Innengewinde (IG) für einfache Integration.

Wichtige Hinweise:

• Das Durchströmungsventil ist ausschließlich für Aquasystem-Ausdehnungsgefäße geeignet.
• Eine Verwendung mit anderen Gefäßen (Marken) ist nicht möglich und kann die Funktion beeinträchtigen.

Trink- & Brauchwasser-Ausdehnungsgefäß 5 – 35 Liter

Das optimale Membran-Druckausdehnungsgefäß für professionelle Brauchwasser- und Trinkwasseranlagen

Trinkwasserausdehnungsgefäße sind unverzichtbare Bestandteile moderner Warmwasserbereitungsanlagen. Sie sorgen dafür, dass Druckschwankungen, die durch die Erwärmung des Wassers entstehen, sicher ausgeglichen werden.

Durch die Aufnahme des überschüssigen Volumens wird verhindert, dass der Druck gefährlich ansteigt, was Schäden an Leitungen und Geräten vorbeugt.

Das Gefäß ist speziell für Trinkwasser konzipiert und erfüllt hygienische Standards. Eine lebensmittelechte EPDM-Membran trennt das Wasser und Gaspolster, um Verunreinigungen auszuschließen. Die flexible Membran passt sich an Volumenschwankungen an, schützt das System und bewahrt die Wasserqualität.

Vorteile

• Einsatzbereich: Geeignet für Brauchwasser- und Trinkwasseranlagen.
• Hygiene: Lebensmittelechte, austauschbare EPDM-Membran.
• Einfache Installation: Kein Spezialwerkzeug erforderlich.

• Vordruck: Werkseitig auf 2,5 bar eingestellt; anpassbar.

• Hochbelastbar: Maximaler Druck von 10 bar, Temperaturbeständigkeit bis 100 °C.

• Sicherheit: TÜV- und CE-zertifiziert, erfüllt DIN-Norm 4807 und UNI EN 9001.

• Qualität: Made in Italy mit über 40 Jahre Erfahrung in der Druckbehälterfertigung

Technische Hinweise*:

Einbauempfehlung:

• Installieren Sie das Gefäß mit dem Flansch nach oben.
• Verwenden Sie geeignete Wandhalterungen; die Aufhängung direkt am Flansch ist nicht zulässig.


Vordruck anpassen:

• Stellen Sie den Vordruck passend zum spezifischen Anlagendruck ein (nicht unter 1 bar).
• Der Vordruck sollte mindestens einmal jährlich überprüft werden.

Einsatzbereich:

• Das Gefäß ist ausschließlich für den Innenbereich geeignet.
• Verwenden Sie nur sauberes Wasser; installieren Sie bei Bedarf einen Filter.
• Wichtiger Hinweis: Dieses Ausdehnungsgefäß ist nicht für den Einsatz als Hauswasserwerk an Brunnen oder Zisternen geeignet. Passende Ausdehnungsgefäße für Hauswasserwerke finden Sie ebenfalls in unserem Sortiment.


Technische Daten:

*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.

Ausdehnungsgefäß-Anschlussset für Solarstationen mit ¾" Außengewinde (AG)

Universell einsetzbares Anschlussset zur Verbindung eines Ausdehnungsgefäßes mit der Sicherheitsgruppe einer Solarstation.
Passend für alle Solarstationen mit ¾" AG, z. B. Orkli oder vergleichbare Modelle.

Das Set ermöglicht eine einfache, dichte und dauerhafte Verbindung zwischen Ausdehnungsgefäß und Solarkreis – ideal für Neuinstallationen oder Nachrüstungen.

Anwendung:

Zum direkten Anschluss an die Sicherheitsgruppe einer Solarstation mit ¾" Außengewinde.

Vorteile:

• Kompatibel mit allen gängigen Solarstationen mit ¾" AG

• Einfache und schnelle Montage

• Robuste Ausführung für den Einsatz im Heizungs- und Solarkreis

• Isoliertes Edelstahlwellrohr für minimierte Wärmeverluste

Lieferumfang:

• Anschlussrohr (DN16 Edelstahlwellrohr mit Isolierung)

• 2 Anschlussverschraubungen

• 2 Flachdichtungen

Verfügbare Längen & Anwendungsempfehlung:

• Länge: 80 cm – mit ¾" (DN20) Innengewinde
  → empfohlen für Ausdehnungsgefäße mit 18–40 Liter Volumen

• Länge: 120 cm – mit ¾" (DN20) Innengewinde
  → empfohlen für Ausdehnungsgefäße mit ca. 150 Liter Volumen

• Länge: 180 cm – mit ¾" (DN20) Innengewinde
  → empfohlen für Ausdehnungsgefäße mit 60–100 Liter Volumen

Einsatzbereich:

Zur professionellen Anschlussverbindung von Solarstationen an Ausdehnungsgefäße in Solaranlagen, Heizsystemen und anderen geschlossenen Kreislaufsystemen.

Solar-Ausdehnungsgefäß für Solarthermieanlagen - 8 Liter - 18 Liter - 24 Liter

Zuverlässige Sicherheit für Ihre professionelle Solaranlage.

Das Solar-Membran-Druckausdehnungsgefäß ist eine wesentliche Sicherheitseinrichtung für professionelle Solaranlagen.
Es wurde speziell für den Druckausgleich in solarthermischen Systemen entwickelt, in denen die Temperatur des Wärmeträgermediums stark schwankt und dadurch erhebliche Volumenschwankungen entstehen.

Mit einer speziell optimierten Membran, die Temperaturen von bis zu 140 °C standhält, nimmt das Gefäß das expandierte Medium auf und verhindert gefährlichen Überdruck. So schützt es wichtige Komponenten wie Kollektoren, Leitungen und andere Systemteile vor Schäden.

Das Gefäß besteht aus robusten, hitzebeständigen Materialien und ist so konzipiert, dass es den hohen thermischen und druck bedingten Belastungen in Solaranlagen zuverlässig standhält. Die flexible Membran trennt das Wärmeträgermedium von der Gasfüllung im Gefäß, was eine gleichmäßige Druckregulierung gewährleistet und den sicheren Betrieb Ihrer Solaranlage sicherstellt.

Produktmerkmale und Vorteile:

• Für Solaranlagen geeignet: Optimiert für hohe thermische Belastungen und effiziente Druckregulierung.
• Austauschbare EPDM-Membran: Wartungsfreundlich und langlebig.
• Einfache Installation: Kann ohne Spezialwerkzeug installiert werden.
• Werkseitig voreingestellter Druck: 2,5 bar, anpassbar auf Anlagendruck.
• Hohe Belastbarkeit: Maximaler Betriebsdruck 10 bar.
• Hervorragende Qualität und Sicherheit: TÜV und CE geprüft, erfüllt höchste Sicherheits- und Qualitätsstandards.
• Temperaturbeständigkeit: Geeignet für Temperaturen bis 140 °C (dauerhaft).
• Flanschdesign ohne Wasser-Stahl-Kontakt: Verhindert Korrosion und verlängert die Lebensdauer.
• Erfahrung und Präzision: Made in Italy mit über 40 Jahren Expertise in hydraulischen Systemen.
• Normgerecht: Erfüllt UNI EN 9001, DIN 4807 Teil 1-3 und EG-Baumusterprüfung nach 97/23/EG.

Technische Hinweise*:

Einbauempfehlung:

• Installieren Sie das Gefäß mit dem Flansch nach oben.
• Verwenden Sie geeignete Wandhalterungen; die Aufhängung direkt am Flansch ist nicht zulässig.


Vordruck anpassen:

• Stellen Sie den Vordruck passend zum spezifischen Anlagendruck ein (nicht unter 1 bar).
• Der Vordruck sollte mindestens einmal jährlich überprüft werden.

Einsatzbereich:

• Das Gefäß ist ausschließlich für den Innenbereich geeignet.
• Verwenden Sie nur sauberes Wasser; installieren Sie bei Bedarf einen Filter.
• Wichtiger Hinweis: Dieses Solar-Ausdehnungsgefäß ist nicht für den Einsatz als Hauswasserwerk an Brunnen oder Zisternen geeignet. Passende Ausdehnungsgefäße für Hauswasserwerke finden Sie ebenfalls in unserem Sortiment.


Technische Daten:

Hier finden Sie eine Anleitung, wie man eine Membran austauscht: https://www.youtube.com/watch?v=58XAmQgE8tE

*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.

Digitales Vordruck-Prüfgerät für Ausdehnungsgefäße & Autoreifen

Präzises Messen für maximale Sicherheit und optimale Leistung

Das digitale Vordruck-Prüfgerät ist ein hochpräzises elektronisches Messgerät zur schnellen und genauen Überprüfung des Vordrucks von Membranausdehnungsgefäßen und Autoreifen. Die benutzerfreundliche Digitalanzeige liefert exakte Messwerte in 0,05-bar-Schritten und unterstützt mehrere Messeinheiten für flexible Nutzung.

Funktionen & Vorteile

• Vielseitig einsetzbar: Ideal für Heizungsanlagen mit Membranausdehnungsgefäßen sowie für Autoreifen.

• Hochpräzise Messung: Exakte Werte in 0,05-bar-Schritten für zuverlässige Messergebnisse.

• Einfache Bedienung: Automatisches Einschalten per Knopfdruck und automatische Abschaltung zur Batterieverlängerung.

• Mehrere Messeinheiten: Werte können in bar, PSI, kPa oder kg/cm² angezeigt werden.

• Kompakt & mobil: Handliche Bauweise – passt problemlos in jede Werkzeugkiste oder ins Handschuhfach.

Technische Daten

• Messbereich: 0,1 – 7 bar | 0 – 100 PSI | 0 – 690 kPa

• Anzeigegenauigkeit: 0,05 bar | 0,5 PSI | 5 kPa

• Anzeige: Digitale LCD-Anzeige

• Batterie: CR2032 (nicht enthalten)

• Automatische Abschaltung: Nach 60 Sekunden zur Verlängerung der Batterielaufzeit

Anwendung

1. Einschalten: Kurz die ON-Taste drücken – das Gerät startet automatisch.

2. Messeinheit wählen: Durch wiederholtes Drücken der ON-Taste zwischen bar, kPa, PSI oder kg/cm² umschalten.

3. Druck messen: Prüfgerät auf das Ventil des Ausdehnungsgefäßes oder Reifens setzen.

4. Messwert speichern: Das Gerät zeigt automatisch den höchsten gemessenen Druck an und speichert ihn ca. 5 Sekunden.

5. Ergebnis ablesen: Gerät vom Ventil nehmen und Wert auf dem Display prüfen.

6. Automatische Abschaltung: Nach kurzer Zeit schaltet sich das Gerät selbstständig ab.

Das digitale Vordruck-Prüfgerät ist das ideale Werkzeug für präzises, schnelles und sicheres Messen von Vordruck – für Heizungsanlagen, Fahrzeuge und mobile Anwendungen.
