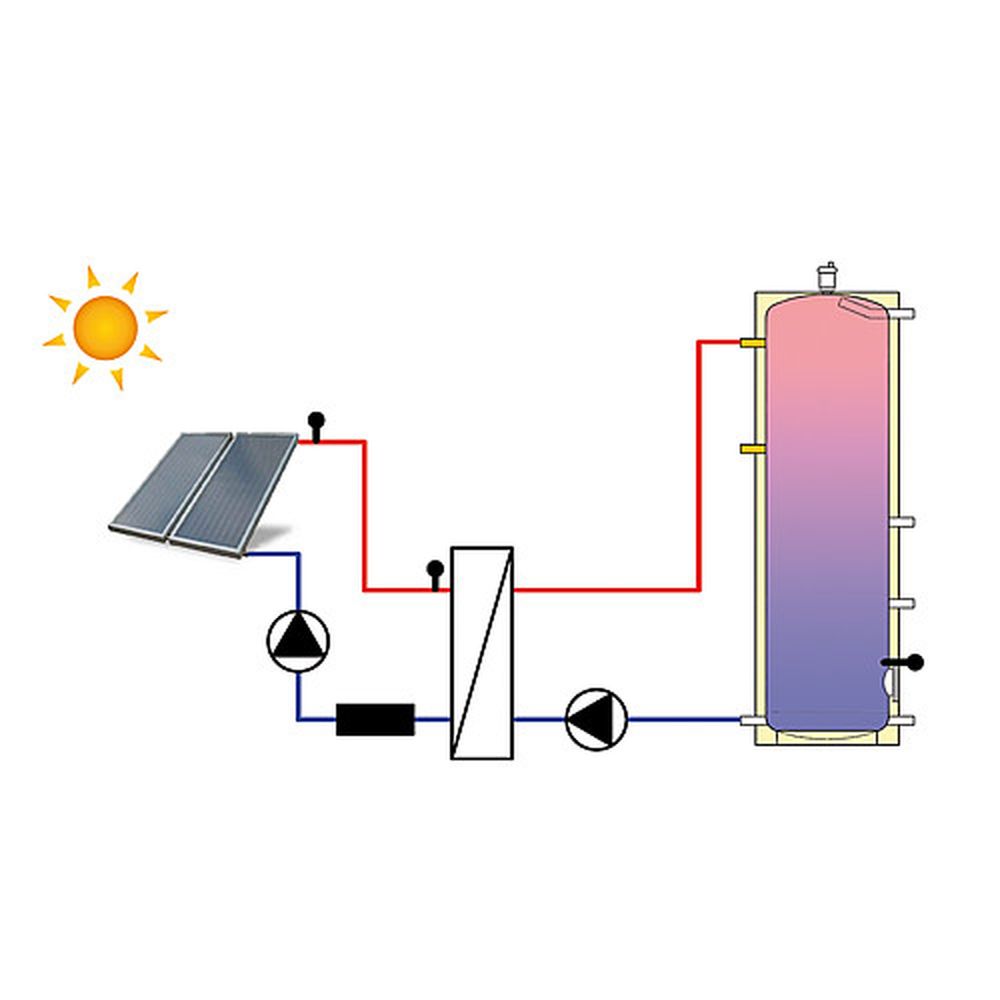

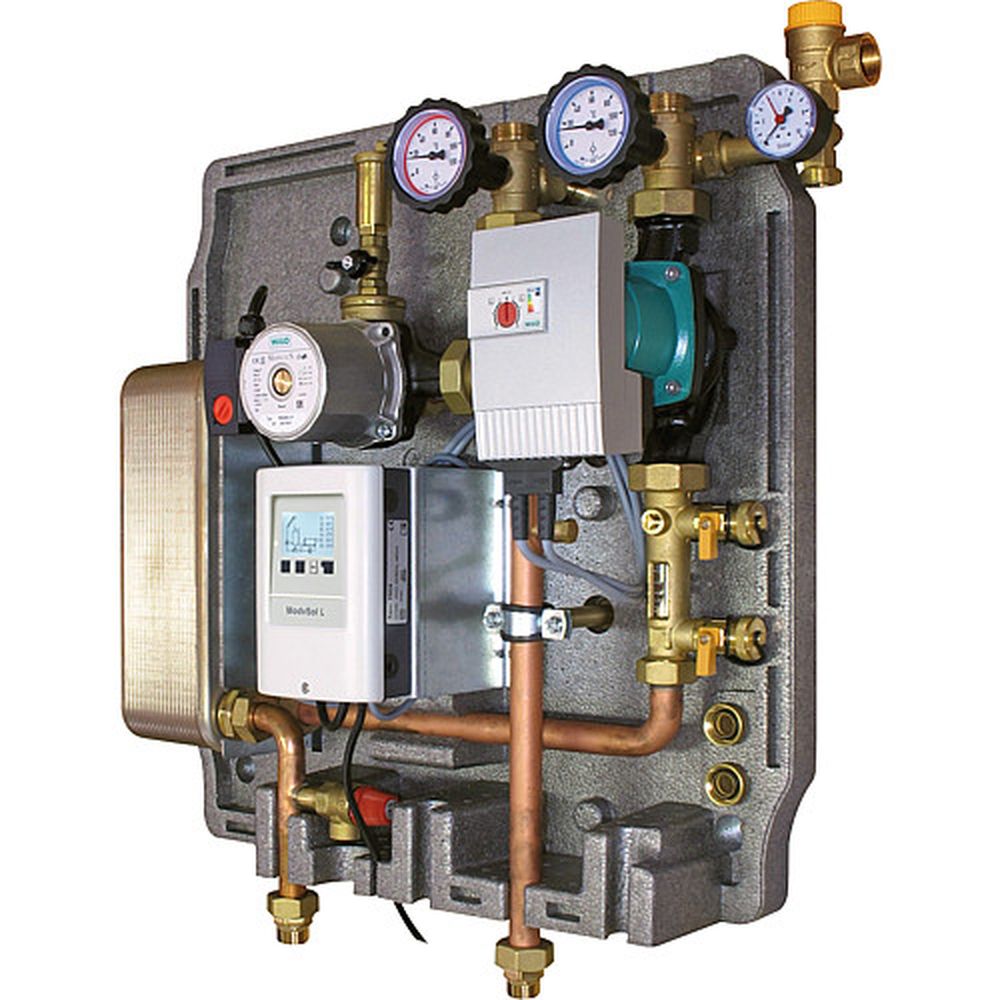

Solar-Trennsystem Easyflow Solo 1 HE, 15 Kw Komplett vorgefertigte Solar-Pumpengruppe mit Plattenwärmetauscher für den Anschluss an den Speicherladekreis zur Übertragung der Wärme vom Kollektor zum Speicher in Solarthermieanlagen. Die Baugruppe vereint die Vorteile eines Plattenwärmetauschers (bessere Ausnutzung der Wärmeleistung, dadurch effizienter, wartungswarm) mit den Vorteilen der Pumpengruppen, wie die kompakte Bauweise, einfache und schnelle Montage bei geringem Platzbedarf und bestmögliche Funktionalität. Da die Systemtrennung außerhalb des Speichers erfolgt, eignen sich Solar-Trennsysteme besonders bei der Nachrüstung von Solarthermieanlagen zur Ergänzung von bestehenden konventionellen Heizanlagen mit Heizungs-Pufferspeicher oder Trinkwasserspeicher. Primärer Solarkreis Durchflussmesser mit SpüleinrichtungSolarpumpe Absperrkugelhähne mit Schwerkraftbremse und Thermometer 0 - 120°CLuftabscheider im Vorlauf Sicherheitsgruppe mit Manometer 0 - 10 bar und SV 6 bar, Abgang für MAG DN 20 (¾")Anschlussgröße: DN 25 (1") AG Sekundärer Pufferspeicherkreis Sicherheitsventil 3 barUmwälzpumpe Schwerkraftbremse im RücklaufAnschlussgröße: DN 20 (¾“) AG Technische Daten Betriebsdruck max.: 10 barBetriebstemperatur Primärkreis: 120°CBetriebstemperatur Sekundärkreis: 110°CBetriebsspannung: 230 V/AC, 50 Hz, Schuko-SteckerMaterial Plattentauscher: AISI 316 gelötetMaterial Isolierung: EPPMaße (HxBxT): 585 x 576 x 190 mm Ausführung Durchflussmesser: 8-28 l/minmax. Kollektorfläche High Flow: 30 m²max. Kollektorfläche Low Flow: 50 m²Leistung bei ∆t 10 K High Flow: 15 kWLeistung bei ∆t 25 K Low Flow: 25 kWUmwälzpumpe Primär HE: Wilo Stratos Para 25/1-7Umwälzpumpe Sekundär HE: Wilo Stratos Para 25/1-7

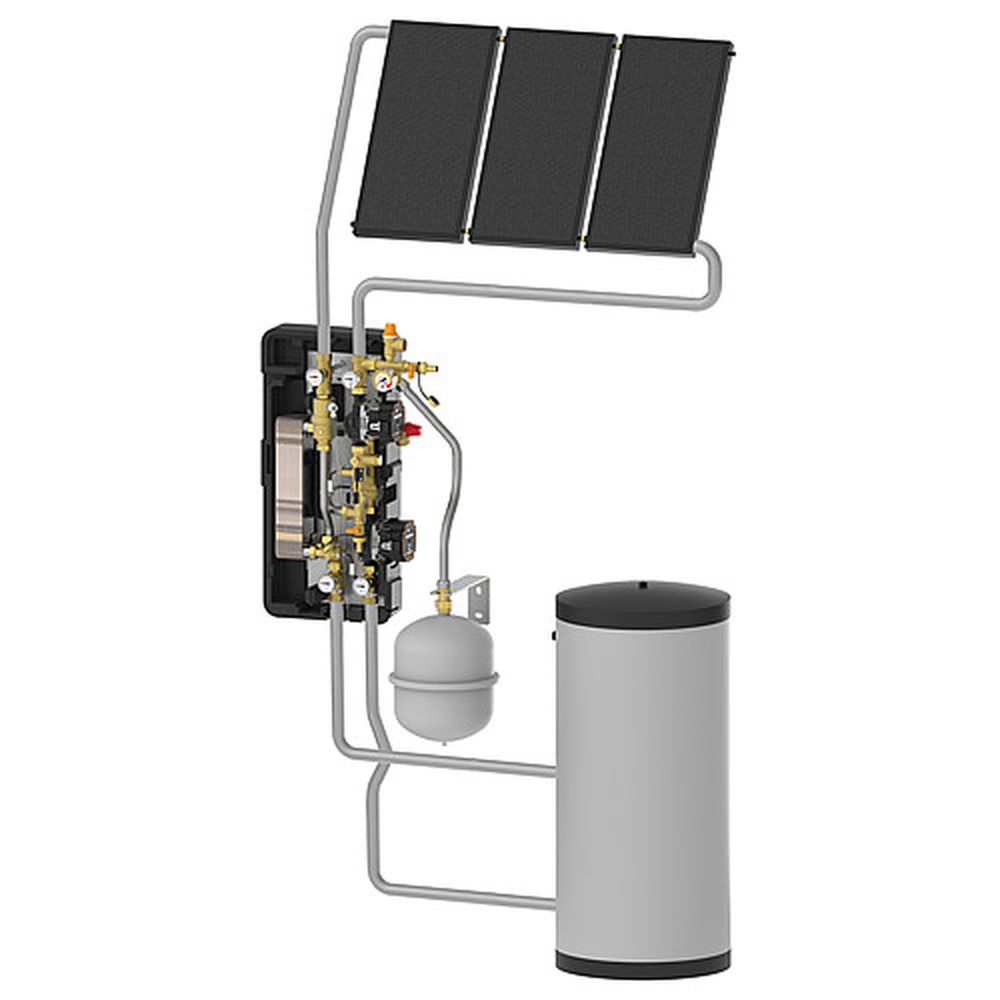

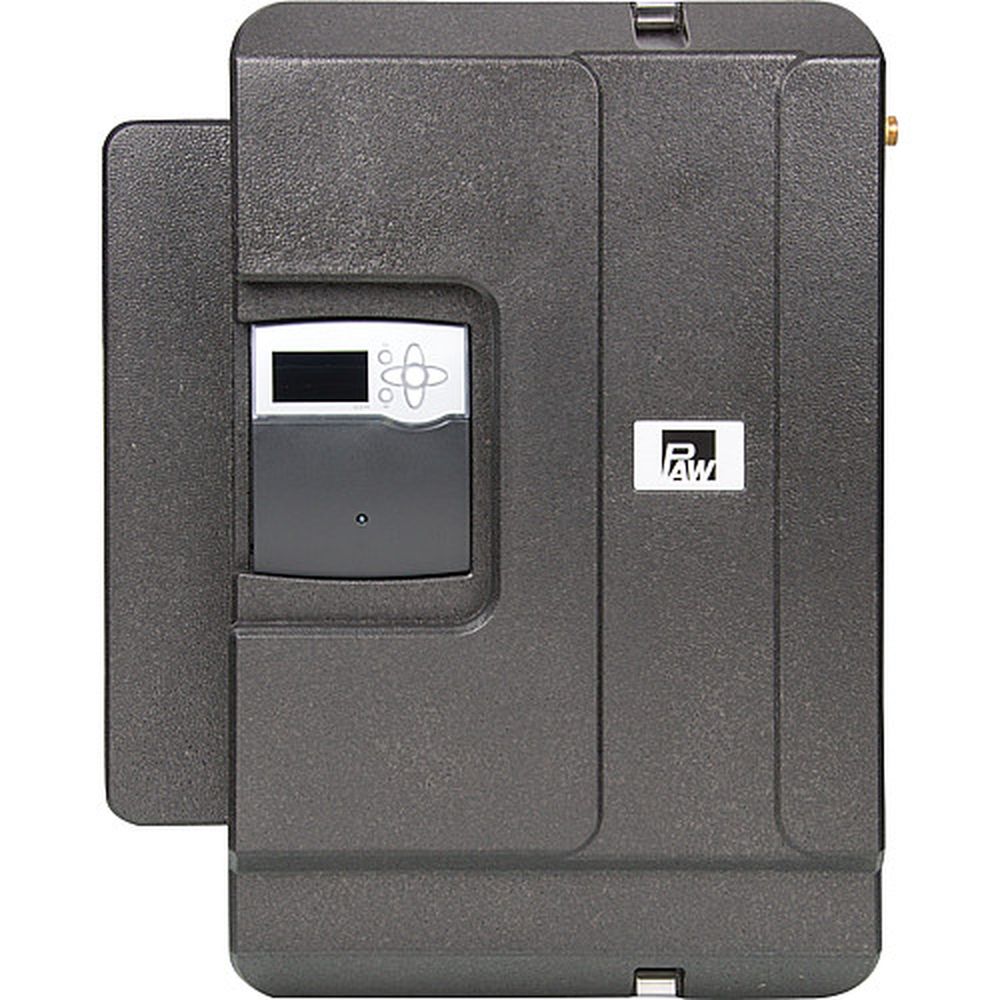

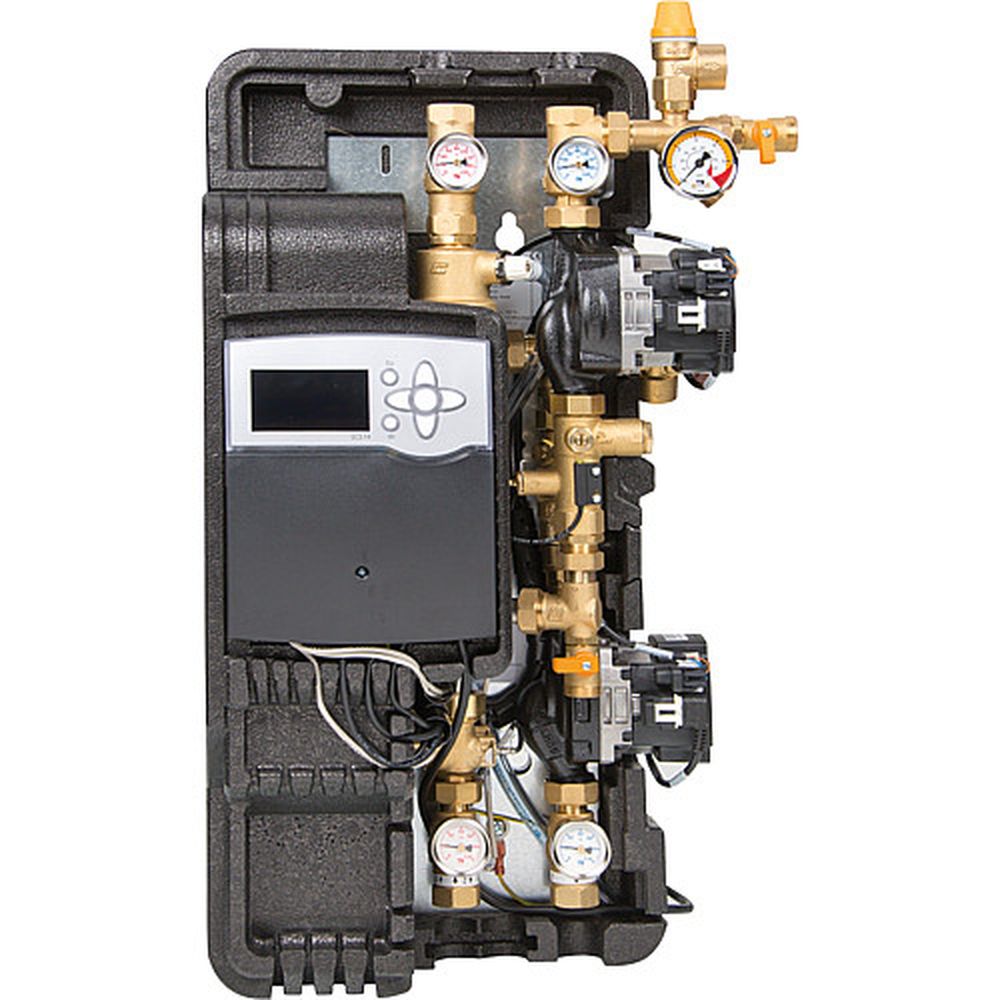

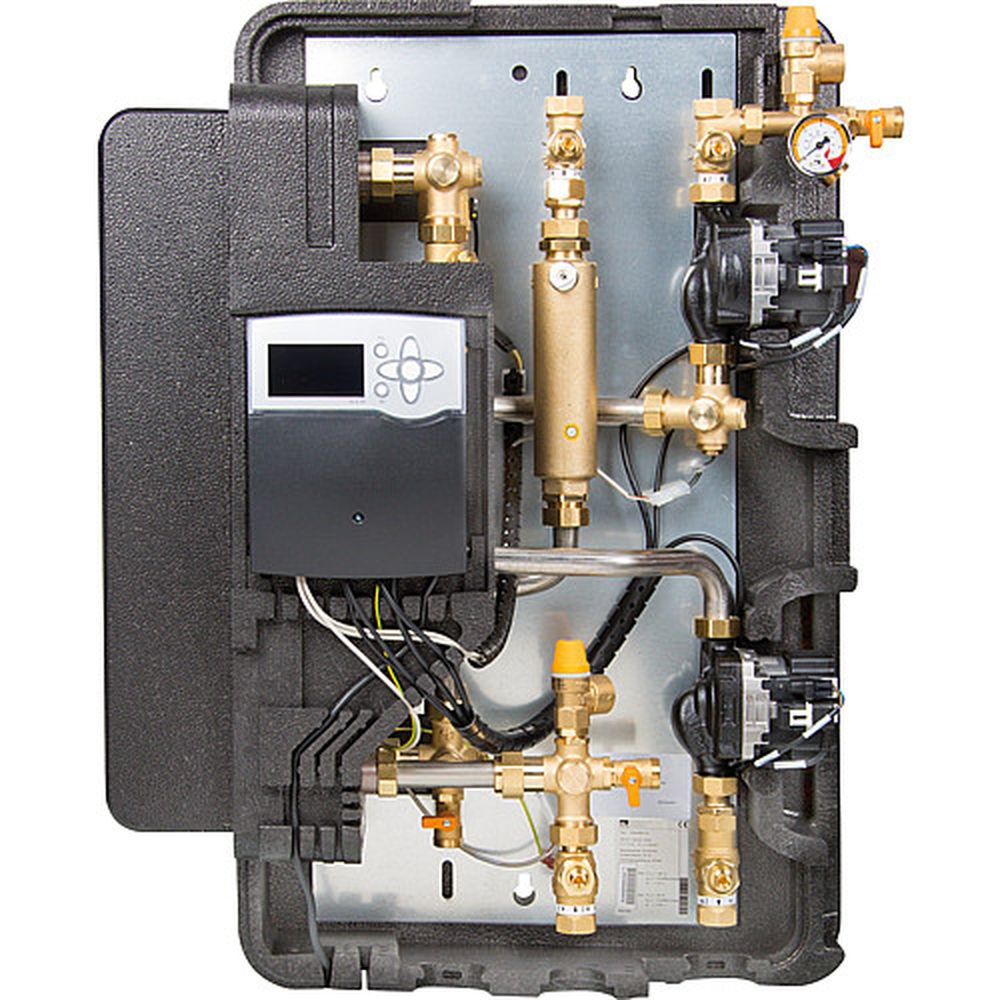

Solar-Trennsystem Solex Mini DN15, inkl. Regelung Delta Sol BX Plus Aus Gründen des Frostschutzes wird der Solarkreis eines thermischen Solarsystems mit einem Polypropylenglykol-Wassergemisch befüllt. Das Heizungssystem wird in der Regal mit Wasser betrieben. Um die Wärmeenergie von dem Solarkreis in den Heizungskreis zu übertragen, wird ein Wärmetauscher eingesetzt. Herzstück dieser Module ist ein Plattenwärmetauscher, der durch seine Betriebsweise im Kreuzstrom eine hervorragende Wärmeübertragung ermöglicht. In den Solex-Modulen sind Grundfos Hocheffizienzpumpen eingesetzt, die über einen extrem großen Stellbereich verfügen. Die Regelung wird voreingestellt, montiert und verdrahtet ausgefliefert, so dass eine einfache Anpassung an das reale System gewährleistet ist. Der Einsatz von Volumenstromsensoren in den Solex-Modulen ermöglicht eine leistungsbezogene Regelung, sichert eine effektive Anlagenüberwachung und bietet zudem eine integrierte Wärmemengenzählung. Die Solex-Module sind mit Sicherheits-, Absperr- und Spülamaturen ausgestattet, so dass das Solarsystem sicher und schnell in Betrieb genommen werden kann. Technische Daten bis zu 30 m² Kollektorfläche Max. Druck: primär: 6 bar / sekundär: 3 barMax. Betriebstemperatur: primär: 120ºC / sekundär: 95ºCAnschlüsse: primär: 3/4“IG / sekundär: 3/4“IGWärmetauscher: 24 Platten (IC8T)Sicherheitsventil: primär: 6 bar / sekundär: 3 barVolumenstrommessung: primär: FlowRotor mit Hall-Sensor, Messbereich 0,5-15 l/minRegler: DeltaSol® BX PlusUmwälzpumpe: - Primär: Grundfos UPM3 15-145 PWM- Sekundär: Grundfos UPM3 15-75 PWMHersteller: PAW

Solar-Trennsystem Solex Mini DN15, inkl. Regelung Delta Sol BX Plus Aus Gründen des Frostschutzes wird der Solarkreis eines thermischen Solarsystems mit einem Polypropylenglykol-Wassergemisch befüllt. Das Heizungssystem wird in der Regal mit Wasser betrieben. Um die Wärmeenergie von dem Solarkreis in den Heizungskreis zu übertragen, wird ein Wärmetauscher eingesetzt. Herzstück dieser Module ist ein Plattenwärmetauscher, der durch seine Betriebsweise im Kreuzstrom eine hervorragende Wärmeübertragung ermöglicht. In den Solex-Modulen sind Grundfos Hocheffizienzpumpen eingesetzt, die über einen extrem großen Stellbereich verfügen. Die Regelung wird voreingestellt, montiert und verdrahtet ausgefliefert, so dass eine einfache Anpassung an das reale System gewährleistet ist. Der Einsatz von Volumenstromsensoren in den Solex-Modulen ermöglicht eine leistungsbezogene Regelung, sichert eine effektive Anlagenüberwachung und bietet zudem eine integrierte Wärmemengenzählung. Die Solex-Module sind mit Sicherheits-, Absperr- und Spülamaturen ausgestattet, so dass das Solarsystem sicher und schnell in Betrieb genommen werden kann. Technische Daten bis zu 50 m² Kollektorfläche Max. Druck: primär: 6 bar / sekundär: 3 barMax. Betriebstemperatur: primär: 120ºC / sekundär: 95ºCAnschlüsse: primär: 3/4“IG / sekundär: 3/4“IGWärmetauscher: 24 Platten (IC25)Sicherheitsventil: primär: 6 bar / sekundär: 6 barVolumenstrommessung: primär: FlowRotor mit Hall-Sensor, Messbereich 2-50 l/minRegler: DeltaSol® BX PlusUmwälzpumpe: - Primär: Grundfos UPM3 15-145 PWM- Sekundär: Grundfos UPM3 15-75 PWMHersteller: PAW
