Hygiene- Kombi- Speicher mit zwei Wärmetauschern 825 Liter inkl. 120 mm Isolierung (HKS-WT2-825)
Unser Frischwasser- Hygiene- Kombispeicher mit integrierten Edelstahlwellrohr zur Trinkwassererwärmung überzeucht durch seine Vieleseitigkeit! Unser Hygiene- Kombi- Speicher ist besonders zur legionellenfreien Trinkwassererwärmung geeignet. Alle Wärmeerzeuger z.B. Solarkollektoren, Öl-/Gaskessel, Holzkessel, Wärmepumpe, Pelletkessel usw., sowie Energieverbraucher (Warmwasser und Heizung) können mit ein und demselben Speicher betrieben werden. Trotz dieser multifunktionalen Speichertechnik bleibt der Regelungsaufwand denkbar einfach, da alle Anschlüsse so konzipiert sind, dass sämtliche am Speicher angeschlossenen Energiequellen und Verbraucher vollkommen unabhängig voneinander arbeiten können.
Vorteile
- Effiziente Speicherung der Wärme durch Schichtleiteinrichtungen- Trinkwassererhitzung durch hochwertiges Edelstahlwellrohr mit zwei Glattrohr-Wärmeübertrager- Zur multifunktionellen Brauch- und Heizwasserbereitung insbesondere für große Solaranlagen geeignet. - Erhöhter Wasserkomfort und besonders hygienisch- Made in Germany
Material
Stahl S235 JR (innen roh, außen grundiert)
Isolierung
- 120mm Isolierung Speicherisolierung- 100mm Deckelisolierung- 5mm Folienmantel in RAL 9006 Silber
Ausstattung
- 2-Glattrohr-Wärmeübertrager für Solar mit 1 Zoll IG- Hochwertiges Edelstahlwellrohr 1 1/4 Zoll IG zur legionellenfreien Trinkwassererwärmung im Durchlaufprinzip, die spiralgewellte Bauform bewirkt vollkommene Durchströmung- Rücklaufschichtrohr zur temperaturabhängigen Einschichtung des Heizungsrücklauf- Schichtleitbögen- Fühlerleiste unter Reißverschluss.
Anschlüsse
- seitlich 8 Muffen mit 1 1/2" Zoll IG- mittig 3 Muffen mit 1/2 Zoll IG- Entlüftung mit 1 1/4 Zoll IG- 1 Muffe für Elektroheizeinsatz mit 1 1/2 Zoll IG- Rücklaufschichtrohr mit 1 1/2 Zoll IG
Technische Daten
Nennvolumen
810 Liter
Energieeffizienzklasse
C
Bereitschafts- Wärmeaufwand
117 W/h
Zapfleistung
859 l/h
Fläche Edelstahlwellrohr
6,2 qm
Heizfläche Wärmeübertrager unten
2,8 qm
Inhalt Wärmeübertrager unten
15,32 Liter
Heizfläche Wärmeübertrager oben
2,0 qm
Inhalt Wärmeübertrager oben
10,94 Liter
zul. Betriebsüberdruck max. Heizwasser
3 bar
zul. Betriebsüberdruck max. Trinkwasser
10 bar
zul. Betriebstemperatur max. Heizwasser
95 °C
Aufständerung Speicher
Füße
Anschlussschema
Durchmesser ohne Isolierung
790 mm
Durchmesser mit Isolierung
990 mm
Höhe ohne Isolierung
1745 mm
Höhe mit Isolierung
1795 mm
Kippmaß
1776 mm
Anschlussgröße
1 1/2" IG
Muffe für E-Heizung (E)
959 mm
Max. Einbautiefe Heizeinsatz
850 mm
Muffe (A)
289 mm
Muffe (B)
680 mm
Muffe (C)
1070 mm
Muffe (F)
1460 mm
Anschlussgröße
1" IG
Rücklauf (RL-WT1)
394 mm
Vorlauf (VL-WT1)
894 mm
Rücklauf (RL-WT2)
1080 mm
Vorlauf (VL-WT2)
1460 mm
Anschlussgröße
1 1/4" IG
Entlüftung (D)
Edelstahlwellrohr (KW/WW)
Rücklaufschichtrohr
1 1/2" IG
3 Muffen mittig
1/2" IG
Bitte beachten Sie:
Aufgrund der momentanen Rohstoffsituation kommt es zu großen Lieferengpässen seitens Stahl und Elektronikzubehör wie Platinen etc. Daher kann es zu Lieferzeiten von 8-12 Wochen kommen.
Hygiene- Kombi- Speicher mit zwei Wärmetauschern 1000 Liter inkl. 120 mm Isolierung – 79cm (HKS-WT2-1000-79)
Unser Frischwasser- Hygiene- Kombispeicher mit integrierten Edelstahlwellrohr zur Trinkwassererwärmung überzeucht durch seine Vieleseitigkeit! Unser Hygiene- Kombi- Speicher ist besonders zur legionellenfreien Trinkwassererwärmung geeignet. Alle Wärmeerzeuger z.B. Solarkollektoren, Öl-/Gaskessel, Holzkessel, Wärmepumpe, Pelletkessel usw., sowie Energieverbraucher (Warmwasser und Heizung) können mit ein und demselben Speicher betrieben werden. Trotz dieser multifunktionalen Speichertechnik bleibt der Regelungsaufwand denkbar einfach, da alle Anschlüsse so konzipiert sind, dass sämtliche am Speicher angeschlossenen Energiequellen und Verbraucher vollkommen unabhängig voneinander arbeiten können.
Vorteile
- Effiziente Speicherung der Wärme durch Schichtleiteinrichtungen- Trinkwassererhitzung durch hochwertiges Edelstahlwellrohr mit zwei Glattrohr-Wärmeübertrager- Zur multifunktionellen Brauch- und Heizwasserbereitung insbesondere für große Solaranlagen geeignet. - Erhöhter Wasserkomfort und besonders hygienisch- Made in Germany
Material
Stahl S235 JR (innen roh, außen grundiert)
Isolierung
- 120mm Isolierung Speicherisolierung- 100mm Deckelisolierung- 5mm Folienmantel in RAL 9006 Silber
Ausstattung
- 2-Glattrohr-Wärmeübertrager für Solar mit 1 Zoll IG- Hochwertiges Edelstahlwellrohr 1 1/4 Zoll IG zur legionellenfreien Trinkwassererwärmung im Durchlaufprinzip, die spiralgewellte Bauform bewirkt vollkommene Durchströmung- Rücklaufschichtrohr zur temperaturabhängigen Einschichtung des Heizungsrücklauf- Schichtleitbögen- Fühlerleiste unter Reißverschluss.
Anschlüsse
- seitlich 8 Muffen mit 1 1/2" Zoll IG- mittig 3 Muffen mit 1/2 Zoll IG- Entlüftung mit 1 1/4 Zoll IG- 1 Muffe für Elektroheizeinsatz mit 1 1/2 Zoll IG- Rücklaufschichtrohr mit 1 1/2 Zoll IG
Technische Daten
Nennvolumen
951 Liter
Energieeffizienzklasse
C
Bereitschafts- Wärmeaufwand
140 W/h
Zapfleistung
1048 l/h
Fläche Edelstahlwellrohr
6,6 qm
Heizfläche Wärmeübertrager unten
3,0 qm
Inhalt Wärmeübertrager unten
16,42 Liter
Heizfläche Wärmeübertrager oben
2,0 qm
Inhalt Wärmeübertrager oben
10,94 Liter
zul. Betriebsüberdruck max. Heizwasser
3 bar
zul. Betriebsüberdruck max. Trinkwasser
10 bar
zul. Betriebstemperatur max. Heizwasser
95 °C
Aufständerung Speicher
Füße
Maße
Durchmesser ohne Isolierung
790 mm
Durchmesser mit Isolierung
990 mm
Höhe ohne Isolierung
2045 mm
Höhe mit Isolierung
2095 mm
Kippmaß
2086 mm
Anschlussgröße
1 1/2" IG
Muffe für E-Heizung (E)
1105 mm
Max. Einbautiefe Heizeinsatz
850 mm
Muffe (A)
305 mm
Muffe (B)
785 mm
Muffe (C)
1265 mm
Muffe (F)
1745 mm
Anschlussgröße
1" IG
Rücklauf (RL-WT1)
412 mm
Vorlauf (VL-WT1)
912 mm
Rücklauf (RL-WT2)
1365 mm
Vorlauf (VL-WT2)
1745 mm
Anschlussgröße
1 1/4" IG
Entlüftung (D)
Edelstahlwellrohr (KW/WW)
Rücklaufschichtrohr
1 1/2" IG
3 Muffen mittig
1/2" IG
Bitte beachten Sie:
Aufgrund der momentanen Rohstoffsituation kommt es zu großen Lieferengpässen seitens Stahl und Elektronikzubehör wie Platinen etc. Daher kann es zu Lieferzeiten von 8-12 Wochen kommen.
Hygiene-Kombispeicher KER2 mit 2x Glattrohr- und 1x Wellrohr- Wärmetauscher - EEK=B
Die Hygiene-Kombispeicher sind ideal für Heizungs- und Solarthermieanlagen mit integrierter Trinkwassererwärmung. Sind Heizung und Hygienespeicher optimal aufeinander abgestimmt sparen Sie bares Geld und schonen gleichzeitig die Ressourcen. Die effiziente Gestaltung des TWL Hygiene-Kombispeichers unterstützt Sie effektiv bei der Einsparung von Energie.
Platzsparende Speicherung von Heiz- und Trinkwasser
TWL Hygiene-Kombispeicher bieteen die effiziente Speicherung von Heizwasser mit integrierter Trinkwassererwärmung. Der große Trinkwasser-Wärmetauscher aus hochwertigem Edelstahl sichert jederzeit eine ausgezeichnete Warmwasserleistung. Um elektrochemische Korrosion zu verhindert ist der Frischwasser-Wärmetauscher im Kombispeicher auf einer Flanschplatte mit Isoliertrennung montiert. Er ist also nicht fest im Speicher installiert. Damit ist die Installation einer Schutzanode unnötig und die Wartungskosten des Speichers reduzieren sich deutlich.
Hervorragende Trinkwasserqualität
Der Trinkwasser-Wärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 gefertigt und reduziert die Möglichkeit der Legionellenbildung deutlich, ohne jedoch die Verfügbarkeit von Warmwasser zu beeinträchtigen.
Vorteile
• Hygienische Trinkwassererwärmung, ohne Anode und frei von Legionellen • Behälter und Trinkwasser-Wärmetauschere aus Qualitätsstahl S235JRG2, nach DIN 4753 und Euronorm EN 12897 gefertigt • Trinkwasser-Wärmetauscher eingeflanscht, mit Isoliertrennung • Behälter innen roh, außen schwarz grundiert • Glattrohr-Wärmetauscher fest im Pufferteil eingeschweißt • Betriebsdruck Behälter und Wärmetauscher im Pufferteil 4,5 bar (Prüfdruck 6 bar) • Betriebstemperatur Behälter 95°C, Wärmetauscher im Pufferteil 110°C • Oben und unten mit Einströmrohren zur strömungsarmen Be- und Entladung • Zusätzliche Muffen und Sonderanfertigungen auf Anfrage möglich
Technische Daten
Erhältlich in folgenden Varianten:
KER2.0500
KEHR2.0800
KER2.1079
KER2.1500
KER2.2000
Nennvolumen (Liter)*:
440
709
806
1360
1818
Anzahl Glattrohr-Wärmetauscher:
2
2
2
2
2
Anzahl Edelstahl Wellrohr Wärmetauscher:
1
1
1
1
1
Höhe ohne Isolierung:
172,5 cm
183,0 cm
204,0 cm
211,5 cm
212,0 cm
Kippmaß ohne Isolierung:
175,3 cm
186,5 cm
207,1 cm
217,5 cm
219,5
Durchmesser ohne Isolierung:
65 cm
79,0 cm
79,0 cm
100,0 cm
115,0 cm
Zulässiger Druck – Speicher (bar):
4,5
4,5
4,5
4,5
4,5
Zulässige Temperatur – Speicher:
0-95°C
0-95°C
0-95°C
0-95°C
0-95°C
Schüttleistung (WW mit 45°C) (Liter)**:
221
353
405
502
593
Untere Glattrohr Wärmetauscher Fläche (m²):
2,1
2,8
3,2
3,7
4,8
Untere Glattrohr-Wärmetauscher Inhalt (Liter):
13,1
17,4
30,1
23,5
30,2
Obere Glattrohr Wärmetauscher Fläche (m²):
1,4
1,9
2,1
2,5
2,7
Obere Glattrohr-Wärmetauscher Inhalt (Liter):
8,8
12,1
13,4
15,7
16,9
Glattrohr-Wärmetauscher Zulässiger Druck (bar):
16
16
16
16
16
Edelstahl Wärmetauscher Fläche (m²):
5,8
5,8
5,8
5,8
5,8
Edelstahl-Wärmetauscher Inhalt (Liter):
29,2
29,2
29,2
29,2
29,2
Edelstahl-Wärmetauscher Zulässiger Druck (bar):
10
10
10
10
10
Zulässige Temperatur – Wärmetauscher:
0-110°C
0-110°C
0-110°C
0-110°C
0-110°C
Gewicht (kg):
178
231
251
502
403
* Das Nennvolumen spiegelt nicht den exakten Inhalt des Speichers wieder.
** bei Pufferspeicher 65°C und 10°C Brauchwassertemperatur (bei Kesselleistung 24kW) 10 Minuten Spitzenzapfmenge
ÖkoLine-B Isolierung
Die Isolierung besteht aus 100mm Neopor - einem grauen, spezialbeschichteten Polystyrol - und 20mm Polyesterfaservlies. Mit dieser Isolierung und der Verwendung der ÖkoLine Isolierkappen für die Dämmung der nicht verwendeten Anschlüsse erreichen Sie die Effizienzklasse B. Die Isolierung hat ca. 50% weniger Wärmestillstandsverluste gegenüber herkömmlichen Weichschaum- oder Vliesisolierungen. Außerdem zeichnet sie sich durch ihre zusätzliche Bodendämmung aus, und das bei einem geringeren Gewicht von nur 15 kg/ms3.
Bitte beachten Sie: Dieser Artikel wird per Spedition angliefert. Bitte geben Sie daher UNBEDINGT bei Bestellung eine Rufnummer an, unter welcher Sie tagsüber erreichbar sind!!!
Hygiene-Kombispeicher KER2 mit 2x Glattrohr- und 1x Wellrohr- Wärmetauscher - EEK=C
Die Hygiene-Kombispeicher sind ideal für Heizungs- und Solarthermieanlagen mit integrierter Trinkwassererwärmung. Sind Heizung und Hygienespeicher optimal aufeinander abgestimmt sparen Sie bares Geld und schonen gleichzeitig die Ressourcen. Die effiziente Gestaltung des TWL Hygiene-Kombispeichers unterstützt Sie effektiv bei der Einsparung von Energie.
Platzsparende Speicherung von Heiz- und Trinkwasser
TWL Hygiene-Kombispeicher bieteen die effiziente Speicherung von Heizwasser mit integrierter Trinkwassererwärmung. Der große Trinkwasser-Wärmetauscher aus hochwertigem Edelstahl sichert jederzeit eine ausgezeichnete Warmwasserleistung. Um elektrochemische Korrosion zu verhindert ist der Frischwasser-Wärmetauscher im Kombispeicher auf einer Flanschplatte mit Isoliertrennung montiert. Er ist also nicht fest im Speicher installiert. Damit ist die Installation einer Schutzanode unnötig und die Wartungskosten des Speichers reduzieren sich deutlich.
Hervorragende Trinkwasserqualität
Der Trinkwasser-Wärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 gefertigt und reduziert die Möglichkeit der Legionellenbildung deutlich, ohne jedoch die Verfügbarkeit von Warmwasser zu beeinträchtigen.
Vorteile
• Hygienische Trinkwassererwärmung, ohne Anode und frei von Legionellen • Behälter und Trinkwasser-Wärmetauschere aus Qualitätsstahl S235JRG2, nach DIN 4753 und Euronorm EN 12897 gefertigt • Trinkwasser-Wärmetauscher eingeflanscht, mit Isoliertrennung • Behälter innen roh, außen schwarz grundiert • Glattrohr-Wärmetauscher fest im Pufferteil eingeschweißt • Betriebsdruck Behälter und Wärmetauscher im Pufferteil 4,5 bar (Prüfdruck 6 bar) • Betriebstemperatur Behälter 95°C, Wärmetauscher im Pufferteil 110°C • Oben und unten mit Einströmrohren zur strömungsarmen Be- und Entladung • Zusätzliche Muffen und Sonderanfertigungen auf Anfrage möglich
Technische Daten
Erhältlich in folgenden Varianten:
KER2.0500
KEHR2.0800
KER2.1079
KER2.1500
KER2.2000
Nennvolumen (Liter)*:
440
709
806
1360
1818
Anzahl Glattrohr-Wärmetauscher:
2
2
2
2
2
Anzahl Edelstahl Wellrohr Wärmetauscher:
1
1
1
1
1
Höhe ohne Isolierung:
172,5 cm
183,0 cm
204,0 cm
211,5 cm
212,0 cm
Kippmaß ohne Isolierung:
175,3 cm
186,5 cm
207,1 cm
217,5 cm
219,5
Durchmesser ohne Isolierung:
65 cm
79,0 cm
79,0 cm
100,0 cm
115,0 cm
Zulässiger Druck – Speicher (bar):
4,5
4,5
4,5
4,5
4,5
Zulässige Temperatur – Speicher:
0-95°C
0-95°C
0-95°C
0-95°C
0-95°C
Schüttleistung (WW mit 45°C) (Liter)**:
221
353
405
502
593
Untere Glattrohr Wärmetauscher Fläche (m²):
2,1
2,8
3,2
3,7
4,8
Untere Glattrohr-Wärmetauscher Inhalt (Liter):
13,1
17,4
30,1
23,5
30,2
Obere Glattrohr Wärmetauscher Fläche (m²):
1,4
1,9
2,1
2,5
2,7
Obere Glattrohr-Wärmetauscher Inhalt (Liter):
8,8
12,1
13,4
15,7
16,9
Glattrohr-Wärmetauscher Zulässiger Druck (bar):
16
16
16
16
16
Edelstahl Wärmetauscher Fläche (m²):
5,8
5,8
5,8
5,8
5,8
Edelstahl-Wärmetauscher Inhalt (Liter):
29,2
29,2
29,2
29,2
29,2
Edelstahl-Wärmetauscher Zulässiger Druck (bar):
10
10
10
10
10
Zulässige Temperatur – Wärmetauscher:
0-110°C
0-110°C
0-110°C
0-110°C
0-110°C
Gewicht (kg):
178
231
251
502
403
* Das Nennvolumen spiegelt nicht den exakten Inhalt des Speichers wieder.
** bei Pufferspeicher 65°C und 10°C Brauchwassertemperatur (bei Kesselleistung 24kW) 10 Minuten Spitzenzapfmenge
ÖkoLine-C Isolierung
Die Isolierung besteht aus 80mm Neopor - einem grauen, spezialbeschichtetem Polystyrol - und 20mm Polyesterfaservlies. Mit dieser Isolierung und der Verwendung der ÖkoLine Isolierkappen für die Dämmung der nicht genutzten Anschlüsse erreichen Sie die Effizienzklasse C.Die Isolierung hat ca. 30% weniger Wärmestillstandsverluste gegenüber herkömmlichen Weichschaum- oder Vliesisolierungen. Außerdem zeichnet sie sich durch ihre zusätzliche Bodendämmung aus, und das bei einem geringeren Gewicht von nur 15 kg/ms3.
Bitte beachten Sie: Dieser Artikel wird per Spedition angliefert. Bitte geben Sie daher UNBEDINGT bei Bestellung eine Rufnummer an, unter welcher Sie tagsüber erreichbar sind!!!

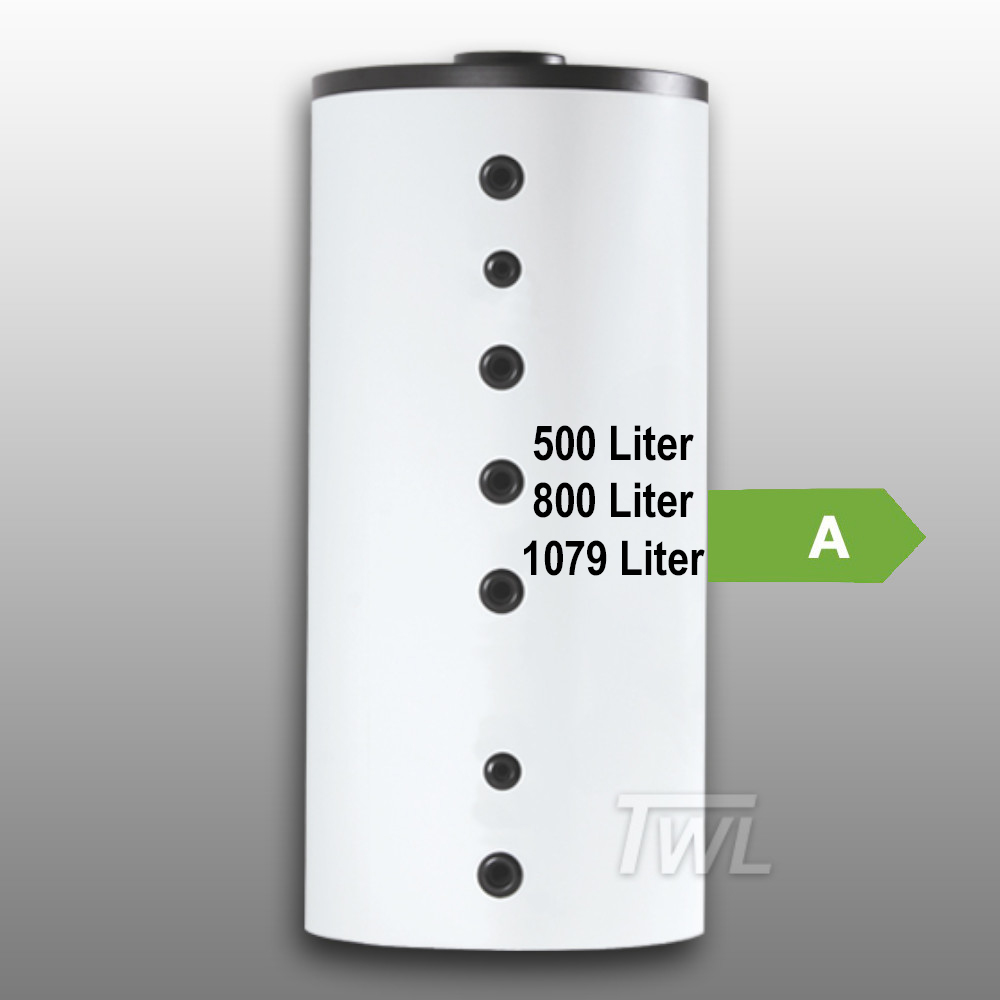

Hygiene-Kombispeicher KER2 mit 2x Glattrohr- und 1x Wellrohr- Wärmetauscher - EEK=A
Die Hygiene-Kombispeicher sind ideal für Heizungs- und Solarthermieanlagen mit integrierter Trinkwassererwärmung. Sind Heizung und Hygienespeicher optimal aufeinander abgestimmt sparen Sie bares Geld und schonen gleichzeitig die Ressourcen. Die effiziente Gestaltung des TWL Hygiene-Kombispeichers unterstützt Sie effektiv bei der Einsparung von Energie.
Platzsparende Speicherung von Heiz- und Trinkwasser
TWL Hygiene-Kombispeicher bieteen die effiziente Speicherung von Heizwasser mit integrierter Trinkwassererwärmung. Der große Trinkwasser-Wärmetauscher aus hochwertigem Edelstahl sichert jederzeit eine ausgezeichnete Warmwasserleistung. Um elektrochemische Korrosion zu verhindert ist der Frischwasser-Wärmetauscher im Kombispeicher auf einer Flanschplatte mit Isoliertrennung montiert. Er ist also nicht fest im Speicher installiert. Damit ist die Installation einer Schutzanode unnötig und die Wartungskosten des Speichers reduzieren sich deutlich.
Hervorragende Trinkwasserqualität
Der Trinkwasser-Wärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 gefertigt und reduziert die Möglichkeit der Legionellenbildung deutlich, ohne jedoch die Verfügbarkeit von Warmwasser zu beeinträchtigen.
Vorteile
• Hygienische Trinkwassererwärmung, ohne Anode und frei von Legionellen • Behälter und Trinkwasser-Wärmetauschere aus Qualitätsstahl S235JRG2, nach DIN 4753 und Euronorm EN 12897 gefertigt • Trinkwasser-Wärmetauscher eingeflanscht, mit Isoliertrennung • Behälter innen roh, außen schwarz grundiert • Glattrohr-Wärmetauscher fest im Pufferteil eingeschweißt • Betriebsdruck Behälter und Wärmetauscher im Pufferteil 4,5 bar (Prüfdruck 6 bar) • Betriebstemperatur Behälter 95°C, Wärmetauscher im Pufferteil 110°C • Oben und unten mit Einströmrohren zur strömungsarmen Be- und Entladung • Zusätzliche Muffen und Sonderanfertigungen auf Anfrage möglich
Technische Daten
Erhältlich in folgenden Varianten:
KER2.0500
KEHR2.0800
KER2.1079
Nennvolumen (Liter)*:
440
709
806
Anzahl Glattrohr-Wärmetauscher:
2
2
2
Anzahl Edelstahl Wellrohr Wärmetauscher:
1
1
1
Höhe ohne Isolierung:
172,5 cm
183,0 cm
204,0 cm
Kippmaß ohne Isolierung:
175,3 cm
186,5 cm
207,1 cm
Durchmesser ohne Isolierung:
65 cm
79,0 cm
79,0 cm
Zulässiger Druck – Speicher (bar):
4,5
4,5
4,5
Zulässige Temperatur – Speicher:
0-95°C
0-95°C
0-95°C
Schüttleistung (WW mit 45°C) (Liter)**:
221
353
405
Untere Glattrohr Wärmetauscher Fläche (m²):
2,1
2,8
3,2
Untere Glattrohr-Wärmetauscher Inhalt (Liter):
13,1
17,4
30,1
Obere Glattrohr Wärmetauscher Fläche (m²):
1,4
1,9
2,1
Obere Glattrohr-Wärmetauscher Inhalt (Liter):
8,8
12,1
13,4
Glattrohr-Wärmetauscher Zulässiger Druck (bar):
16
16
16
Edelstahl Wärmetauscher Fläche (m²):
5,8
5,8
5,8
Edelstahl-Wärmetauscher Inhalt (Liter):
29,2
29,2
29,2
Edelstahl-Wärmetauscher Zulässiger Druck (bar):
10
10
10
Zulässige Temperatur – Wärmetauscher:
0-110°C
0-110°C
0-110°C
Gewicht (kg):
178
231
251
* Das Nennvolumen spiegelt nicht den exakten Inhalt des Speichers wieder.
** bei Pufferspeicher 65°C und 10°C Brauchwassertemperatur (bei Kesselleistung 24kW) 10 Minuten Spitzenzapfmenge

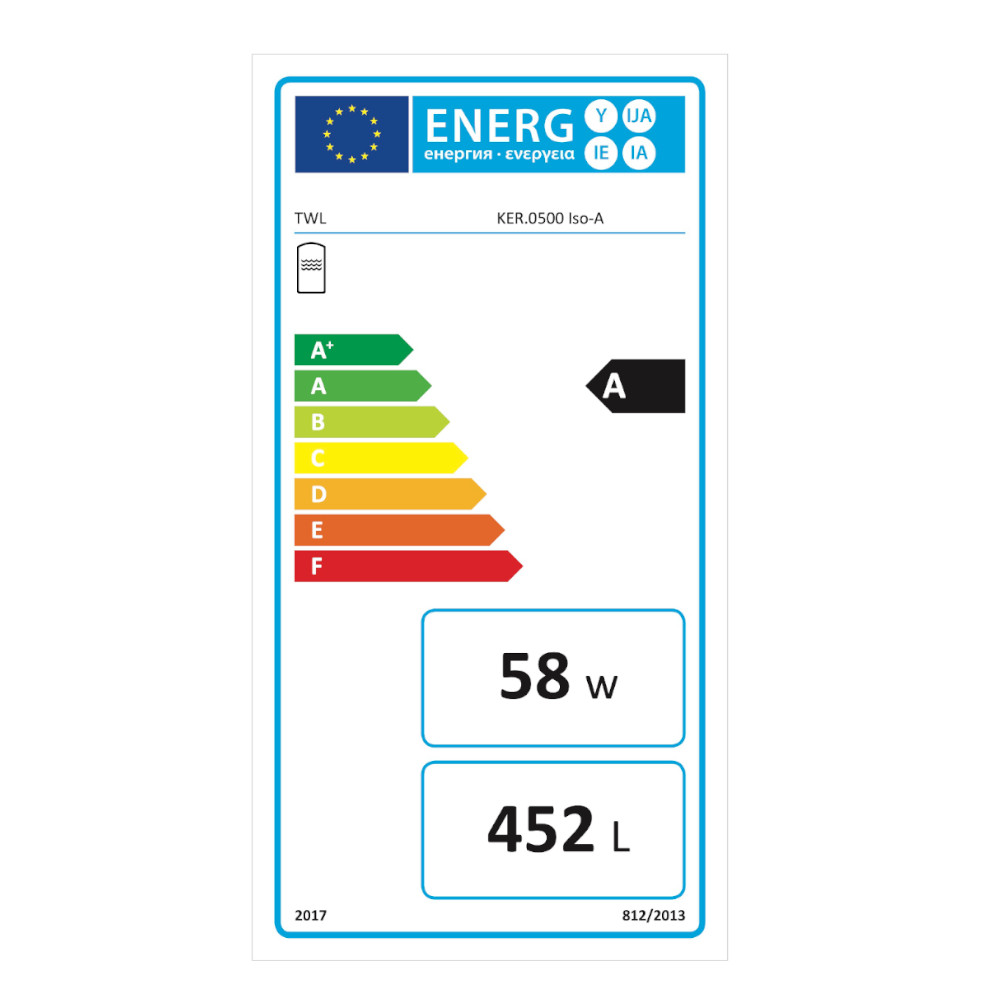

ÖkoLine-A Isolierung
Die Isolierung besteht aus verschiedenen Materialstärken von Neopor, Polyesterfaservlies sowie aus teilweise verbauten Vakuumpaneelen. Mit dieser Isolierung und der Verwendung der ÖkoLine Isolierkappen für die Dämmung der nicht genutzten Anschlüsse erreichen Sie die Effizienzklasse A.
Die Isolierung hat ca. 65% weniger Wärmestillstandsverluste gegenüber herkömmlichen Weichschaum- oder Vliesisolierungen. Außerdem zeichnet sie sich durch ihre zusätzliche Bodendämmung aus, und das bei einem geringeren Gewicht.
Bitte beachten Sie: Dieser Artikel wird per Spedition angliefert. Bitte geben Sie daher UNBEDINGT bei Bestellung eine Rufnummer an, unter welcher Sie tagsüber erreichbar sind!!!
TWL Hygiene-Kombispeicher KE 500 Liter - ÖkoLine-C
Der Hygiene-Kombispeicher KE 500 Liter ist ideal für Heizungs- und Solarthermieanlagen mit integrierter Trinkwassererwärmung. Sind Heizung und Hygienespeicher optimal aufeinander abgestimmt sparen Sie bares Geld und schonen gleichzeitig die Ressourcen. Die effiziente Gestaltung des TWL Hygiene-Kombispeichers unterstützt Sie effektiv bei der Einsparung von Energie.
Platzsparende Speicherung von Heiz- und Trinkwasser
Der TWL Hygiene-Kombispeicher bietet die effiziente Speicherung von Heizwasser mit integrierter Trinkwassererwärmung. Der große Trinkwasser-Wärmetauscher aus hochwertigem Edelstahl sichert jederzeit eine ausgezeichnete Warmwasserleistung. Um elektrochemische Korrosion zu verhindert ist der Frischwasser-Wärmetauscher im Kombispeicher auf einer Flanschplatte mit Isoliertrennung montiert. Er ist also nicht fest im Speicher installiert. Damit ist die Installation einer Schutzanode unnötig und die Wartungskosten des Speichers reduzieren sich deutlich.
Hervorragende Trinkwasserqualität
Der Trinkwasser-Wärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 gefertigt. Der Inhalt von rund 29 Litern reduziert die Möglichkeit der Legionellenbildung deutlich, ohne jedoch die Verfügbarkeit von Warmwasser zu beeinträchtigen. Der TWL KE 500 Liter hat eine Schüttleistung von 221 Litern (WW mit 45°C)**.
Vorteile
• Speicher mit ÖkoLine-C Isolierung • Hygienische Trinkwassererwärmung, ohne Anode und frei von Legionellen • Behälter und Trinkwasser-Wärmetauschere aus Qualitätsstahl S235JRG2, nach DIN 4753 und Euronorm EN 12897 gefertigt • Trinkwasser-Wärmetauscher eingeflanscht, mit Isoliertrennung • Schüttleistung von 221 Litern (WW bei 45°C)** • Behälter innen roh, außen schwarz grundiert • Betriebsdruck Behälter und Wärmetauscher im Pufferteil 4,5 bar (Prüfdruck 6 bar) • Betriebstemperatur Behälter 95°C, Wärmetauscher im Pufferteil 110°C • Oben und unten mit Einströmrohren zur strömungsarmen Be- und Entladung • Zusätzliche Muffen und Sonderanfertigungen auf Anfrage möglich
Technische Daten
Nennvolumen*: 469 Liter Gewicht: 122 kg Material: hochwertiger Qualitätsstahl S235JRG2 Wärmetauscher: 1 Frischwasser Höhe ohne Isolierung: 1725 mm Kippmaß ohne Isolierung: 1753 mm Durchmesser ohne Isolierung: 650 mmZulässiger Druck: 4,5 bar (Pufferspeicher) Zulässige Temperatur: 0-95°C (Pufferspeicher) Edelstahl-Wärmetauscher (FW): 5,8 m2 Inhalt Edelstahl-WT: 29,2 l Uulässiger Druck Edelstahl-WT: 10 bar Zulässige Temperatur Edelstahl-WT: 0-110°C Schüttleistung **: 221 Liter WW mit 45°C
* Das Nennvolumen spiegelt nicht den exakten Inhalt des Speichers wieder
* bei Pufferspeicher 65°C und 10°C Brauchwassertemperatur (bei Kesselleistung 24kW) 10 Minuten Spitzenzapfmenge
ÖkoLine-C Isolierung
Die Isolierung besteht aus 80mm Neopor - einem grauen, spezialbeschichtetem Polystyrol - und 20mm Polyesterfaservlies. Mit dieser Isolierung und der Verwendung der ÖkoLine Isolierkappen für die Dämmung der nicht genutzten Anschlüsse erreichen Sie die Effizienzklasse C.
Die Isolierung hat ca. 30% weniger Wärmestillstandsverluste gegenüber herkömmlichen Weichschaum- oder Vliesisolierungen. Außerdem zeichnet sie sich durch ihre zusätzliche Bodendämmung aus, und das bei einem geringeren Gewicht.
Technische Daten
Material: 80mm Neopor, 20mm Vlies Bereitschaftswärmeaufwand: 2,15 kWh/24h Warmhalteverslust: 89,6 W Gewicht: 12 kg Durchmesser mit Isolierung: 850 mm Höhe mit Isolierung: 1770 mm
TWL Hygiene-Kombispeicher KER mit 1x Glattrohr- 1 x Wellrohr- Wärmetauscher
Die Hygiene-Kombispeicher KER sind ideal für Heizungs- und Solarthermieanlagen mit integrierter Trinkwassererwärmung. Sind Heizung und Hygienespeicher optimal aufeinander abgestimmt sparen Sie bares Geld und schonen gleichzeitig die Ressourcen. Die effiziente Gestaltung der TWL Hygiene-Kombispeicher unterstützt Sie effektiv bei der Einsparung von Energie.
Platzsparende Speicherung von Heiz- und Trinkwasser
TWL Hygiene-Kombispeicher bieten die effiziente Speicherung von Heizwasser mit integrierter Trinkwassererwärmung. Der große Trinkwasser-Wärmetauscher aus hochwertigem Edelstahl sichert jederzeit eine ausgezeichnete Warmwasserleistung. Um elektrochemische Korrosion zu verhindert ist der Frischwasser-Wärmetauscher im Kombispeicher auf einer Flanschplatte mit Isoliertrennung montiert. Er ist also nicht fest im Speicher installiert. Damit ist die Installation einer Schutzanode unnötig und die Wartungskosten des Speichers reduzieren sich deutlich.
Hervorragende Trinkwasserqualität
Der Trinkwasser-Wärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 gefertigt und reduziert die Möglichkeit der Legionellenbildung deutlich, ohne jedoch die Verfügbarkeit von Warmwasser zu beeinträchtigen.
Vorteile
• Hygienische Trinkwassererwärmung, ohne Anode und frei von Legionellen • Behälter und Trinkwasser-Wärmetauschere aus Qualitätsstahl S235JRG2, nach DIN 4753 und Euronorm EN 12897 gefertigt • Trinkwasser-Wärmetauscher eingeflanscht, mit Isoliertrennung • Behälter innen roh, außen schwarz grundiert • Glattrohr-Wärmetauscher fest im Pufferteil eingeschweißt • Betriebsdruck Behälter und Wärmetauscher im Pufferteil 4,5 bar (Prüfdruck 6 bar) • Betriebstemperatur Behälter 95°C, Wärmetauscher im Pufferteil 110°C • Oben und unten mit Einströmrohren zur strömungsarmen Be- und Entladung • Zusätzliche Muffen und Sonderanfertigungen auf Anfrage möglich
Technische Daten:
KER.0500
KEHR.800
KER.1079
Nennvolumen (Liter)*:
452
726
824
Anzahl Glattrohr-Wärmetauscher:
1
1
1
Anzahl Edelstahl Wellrohr Wärmetauscher:
1
1
1
Höhe ohne Isolierung:
172,5 cm
183,0 cm
204,0 cm
Kippmaß ohne Isolierung:
175,3 cm
186,5 cm
207,1 cm
Durchmesser ohne Isolierung:
65,0 cm
79,0 cm
79,0 cm
Zulässiger Druck – Speicher (bar):
4,5
4,5
4,5
Zulässige Temperatur – Speicher:
0 – 95°C
0 – 95°C
0 – 95°C
Schüttleistung (WW mit 45°C) (Liter)**:
221
353
405
Glattrohr Wärmetauscher Fläche (m²):
2,1
2,8
3,2
Glattrohr-Wärmetauscher Inhalt (Liter):
13,1
17,4
20,1
Glattrohr-Wärmetauscher Zulässiger Druck (bar):
16
16
16
Edelstahl Wärmetauscher Fläche (m²):
5,8
5,8
5,8
Edelstahl-Wärmetauscher Inhalt (Liter):
29,2
29,2
29,2
Edelstahl-Wärmetauscher Zulässiger Druck (bar):
10
10
10
Zulässige Temperatur – Wärmetauscher:
0 – 110°C
0 – 110°C
0 – 110°C
Gewicht (kg):
158
195
* Das Nennvolumen spiegelt nicht den exakten Inhalt des Speichers wieder.
** bei Pufferspeicher 65°C und 10°C Brauchwassertemperatur (bei Kesselleistung 24kW) 10 Minuten Spitzenzapfmenge
ÖkoLine-A Isolierung
Die Isolierung besteht aus verschiedenen Materialstärken von Neopor, Polyesterfaservlies sowie aus teilweise verbauten Vakuumpaneelen. Mit dieser Isolierung und der Verwendung der ÖkoLine Isolierkappen für die Dämmung der nicht genutzten Anschlüsse erreichen Sie die Effizienzklasse A.
Die Isolierung hat ca. 65% weniger Wärmestillstandsverluste gegenüber herkömmlichen Weichschaum- oder Vliesisolierungen. Außerdem zeichnet sie sich durch ihre zusätzliche Bodendämmung aus, und das bei einem geringeren Gewicht.
Bitte beachten Sie: Dieser Artikel wird per Spedition angliefert. Bitte geben Sie daher UNBEDINGT bei Bestellung eine Rufnummer an, unter welcher Sie tagsüber erreichbar sind!!!
