Automatischer Entlüfter Schnellentlüfter Spirotop DN15 1/2“ - AB050/008
In einer Anlage sammeln sich Luft und Gase an der höchsten Stelle. In einem System gibt es jedoch mehrere solcher höchsten Stellen, an denen Lufteinschlüsse die Strömung stören oder sogar völlig anhalten können. Werden Gase nicht oder nur unzureichend beseitigt, kann dies zu Problemen beim Einregulieren und Absinken der Pumpenleistungen führen und häufiges manuelles Entlüften notwendig machen. Dies führt in letzter Konsequenz zu Beschädigungen an kostbaren Anlagekomponenten, zu Störungen an Anlage und Prozess, oder sogar zu einem kompletten Ausfall. Alles vermeidbare Dinge, die jedoch einer ständigen Kontrolle bedürfen.Automatische SpiroTop Schnellentlüfter wurden zum schnellen und effektiven Beseitigen freier Luft und eingeschlossener Luftblasen entwickelt. Muss eine Anlage geleert werden, sorgt SpiroTop für eine schnelle und zuverlässige Belüftung.
Der SpiroTop ist die zuverlässige und unkomplizierte Lösung, hervorragend geeignet:
zum Befüllen und Entlüften der Anlage
um die höchsten Stellen in Leitungssystemen luftfrei zu machen und zu halten
Lufteinschlüsse zu vermeiden
Vorteile
Die Kombination nachstehend aufgeführter Eigenschaften verhindert Leckagen während der sehr langen Lebensdauer des automatischen SpiroTop.
Die spezielle Ventilkonstruktion gewährleistet immer einen vollständigen Ventilverschluss.
Der spezielle Ventilsitz wird aus sehr langlebigem Material hergestellt.
Die soliden Schwimmer bestehen aus Vollkern-Kunststoff und können demnach nicht brechen.
Der große Abstand zum Wasser (mindestens 40 mm) verhindert eine Verunreinigung des Ventils und somit eine der wichtigsten Ursachen von Undichtigkeiten.
Technische Daten
Anschluss Heizung: DN15 (1/2") IGAnschluss am Luftaustritt: DN15 (1/2") AGBetriebsdruck: max. 10 barTemperatur: max. 110 °CMaterial Gehäuse: MessingMaterial Schwimmer: PP
Schnellentlüfter PrimoVent Entlüfter 3/8" mit Montageventil 3/8"
Automatischer Schnellentlüfter mit Montageventil und Aquastop. Während des gesamten Betriebs des Schnellentlüfters muss die Entlüfterschutzkappe nicht abgenommen werden, auch nicht für die Erstbefüllung oder zur Wartung. Ideale Formgebung in Bezug auf Funktion und Aussehen durch die hohe und schmale Bauform.
Details
Schlanke Bauform für geringen Wärmeverlust - ideal auch für beengte Einbauverhältnisse
Zwei-Wege-Entlüftungsprinzip: Abgeschiedene Luft strömt definiert über die zentrale Bohrung im Schwimmer ab, ohne Wasser mitzureißen
Patentierte Schwimmergeometrie für minimalen Kapillareffekt - verhindert die Bildung eines Luftpolsters, ein undefiniertes "Springen" des Schwimmers wird unterbunden
Deckel mit patentierter Düsengeometrie: Die lamnglochförmige Entlüftungsöffnung sorgt für eine hohe Entlüftungsleistung
Schutzkappe mit Verliersicherung
Universell verwendbar für Wasser und Wasser-Glykol-Gemische (max. 50% Glykol)
Standartmäßig auf 100%ige Funktion geprüft
Technische Daten:
Anschluss: Mit Montageventil 3/8"Temperatueinsatzbereich: Max. 110°CNenndruck: Max. 12 barGehäuse: MessingDeckel: Glasfaserverstärkter KunststoffÜberwurfschraubring: MessingAnschlussgewinde: selbstdichtend
SpiroVent Mikroluftblasenabscheider
Luft im Anlagenwasser ist ein Störfaktor!
Werden Lufteinschlüsse nicht oder nur unzureichend aus dem Anlagenwasser beseitigt, treten dadurch immer wieder zahlreiche Probleme und Störungen auf. Auch gelegentliches Entlüften von Hand kann dies nicht verhindern. Spirotech hat das ideale Produkt entwickelt, um sogar kleinste Luftbläschen aus dem Anlagenwasser zu entfernen: den SpiroVent Mikroluftblasenabscheider.Das Besondere am SpiroVent ist, dass er sowohl die im Wasser vorhandenen großen Luftblasen, als auch Gase in Form tausender Mikrobläschen entfernt. Der SpiroVent Mikroluftblasenabscheider befreit das Wasser sogar von gelösten Gasen. Das Ergebnis ist ein völlig konditioniertes Betriebsmedium und eine Anlage ohne jegliche Luftprobleme.Das Kernstück des Spirovent besteht aus einem Rohr mit einem aufgelöteten Kupferdrahtgeflecht. Dieses Geflecht sorgt dafür, dass auch die kleinsten Mikrobläschen im Hauptstrom gebremst werden und aufsteigen können.Mithilfe eines automatischen Ventils wird die abgeschiedene Luft über eine Luftkammer nach außen abgeführt.Mit dem SpiroVent Mikroluftblasenabscheider können Sie unangenehme Folgen wie Korrosion, Funktionsbeeinträchtigungen, schlecht beheizbare bzw. unzureichend gekühlte Räume und vorzeitigen Verschleiß ausschließen.
Vorteile
Kein manuelles Entlüften nach Inbetriebnahme
Optimaler Wärmeübergang
Längere Lebensdauer der wasserführenden Anlagenteile
Keine störenden Geräusche in Leitungen, Heizelementen und Kühlkörpern
Technische Daten
3/4 Zoll
1 Zoll
1 1/4 Zoll
1 1/2 Zoll
Höhe
15,3 cm
18,0 cm
20,0 cm
23,4 cm
Länge
8,5 cm
8,8 cm
8,8 cm
8,8 cm
Durchsatz (m3/h)
1,25
2,0
3,7
5,0
Anschluss am Luftaustritt
DN15 (1/2") AG
Gehäuse Material
Messing
Temperatur
0° - 110 °C
Betriebsdruck
0 - 10 bar
Installation
Der SpiroVent muss am jeweils heißesten Punkt der Anlage installiert werden. Bei Zentralheizungen ist dies die Stelle, an der das Wasser den Kessel verlässt. Bei auf dem Dach angeordneten Kälteanlagen (z.B. Klimaanlagen) liegt dieser Punkt vor der Kältemaschine. Weitere Informationen zur Installation finden Sie in der Anleitung.
Automatischer Entlüfter Schnellentlüfter Spirotop Solar DN15 1/2“
In einer Anlage sammeln sich Luft und Gase an der höchsten Stelle. In einem System gibt es jedoch mehrere solcher höchsten Stellen, an denen Lufteinschlüsse die Strömung stören oder sogar völlig anhalten können.Werden Gase nicht oder nur unzureichend beseitigt, kann dies zu Problemen beim Einregulieren und Absinken der Pumpenleistungen führen und häufiges manuelles Entlüften notwendig machen. Dies führt in letzter Konsequenz zu Beschädigungen an kostbaren Anlagekomponenten, zu Störungen an Anlage und Prozess, oder sogar zu einem kompletten Ausfall. Alles vermeidbare Dinge, die jedoch einer ständigen Kontrolle bedürfen. Automatische SpiroTop Schnellentlüfter wurden zum schnellen und effektiven Beseitigen freier Luft und eingeschlossener Luftblasen entwickelt. Muss eine Anlage geleert werden, sorgt SpiroTop für eine schnelle und zuverlässige Belüftung.
Der SpiroTop ist die zuverlässige und unkomplizierte Lösung, hervorragend geeignet:
zum Befüllen und Entlüften der Anlage
um die höchsten Stellen in Leitungssystemen luftfrei zu machen und zu halten
Lufteinschlüsse zu vermeiden
Vorteile
Die Kombination nachstehend aufgeführter Eigenschaften verhindert Leckagen während der sehr langen Lebensdauer des automatischen SpiroTop.
Die spezielle Ventilkonstruktion gewährleistet immer einen vollständigen Ventilverschluss.
Der spezielle Ventilsitz wird aus sehr langlebigem Material hergestellt.
Die soliden Schwimmer bestehen aus Vollkern-Kunststoff und können demnach nicht brechen.
Der große Abstand zum Wasser (mindestens 40 mm) verhindert eine Verunreinigung des Ventils und somit eine der wichtigsten Ursachen von Undichtigkeiten.
Technische Daten
Betriebsdruck: max. 10 barTemperatur: max. 180 °CMaterial Gehäuse: Messing
SpiroVent Mikroluftblasenabscheider RV2 - Für horizontalen, vertikalen oder diagonale Einbau
Luft im Anlagenwasser ist ein Störfaktor!
Werden Lufteinschlüsse nicht oder nur unzureichend aus dem Anlagenwasser beseitigt, treten dadurch immer wieder zahlreiche Probleme und Störungen auf.Auch gelegentliches Entlüften von Hand kann dies nicht verhindern. Spirotech hat das ideale Produkt entwickelt, um sogar kleinste Luftbläschen aus dem Anlagenwasser zu entfernen: den SpiroVent Mikroluftblasenabscheider.Das Besondere am SpiroVent ist, dass er sowohl die im Wasser vorhandenen großen Luftblasen, als auch Gase in Form tausender Mikrobläschen entfernt.Der SpiroVent Mikroluftblasenabscheider befreit das Wasser sogar von gelösten Gasen. Das Ergebnis ist ein völlig konditioniertes Betriebsmedium und eine Anlage ohne jegliche Luftprobleme.Das Kernstück des Spirovent besteht aus einem Rohr mit einem aufgelöteten Kupferdrahtgeflecht. Dieses Geflecht sorgt dafür, dass auch die kleinsten Mikrobläschen im Hauptstrom gebremst werden und aufsteigen können.Mithilfe eines automatischen Ventils wird die abgeschiedene Luft über eine Luftkammer nach außen abgeführt.Mit dem SpiroVent Mikroluftblasenabscheider können Sie unangenehme Folgen wie Korrosion, Funktionsbeeinträchtigungen, schlecht beheizbare bzw. unzureichend gekühlte Räume und vorzeitigen Verschleiß ausschließen.
Vorteile
Variabler Anschluss, dadurch ist horizontaler, vertikaler oder diagonaler Einbau möglich
Kein manuelles Entlüften nach Inbetriebnahme
Optimaler Wärmeübergang
Längere Lebensdauer der wasserführenden Anlagenteile
Keine störenden Geräusche in Leitungen, Heizelementen und Kühlkörpern
Technische Daten
3/4 Zoll
1 Zoll
1 1/4 Zoll
22 mm Klemmring
28 mm Klemmring
Höhe
19,5 / 17,7 cm
19,5 / 17,7 cm
29,0 / 27,6 cm
19,5 / 17,7 cm
19,5 / 17,7 cm
Durchsatz (m3/h)
1,3
2,0
3,6
1,3
2,0
Anschluss am Luftaustritt
DN15 (1/2") AG
Gehäuse Material
Messing
Temperatur
0° - 110 °C
Betriebsdruck
0 - 10 bar
Installation
Der SpiroVent muss am jeweils heißesten Punkt der Anlage installiert werden. Bei Zentralheizungen ist dies die Stelle, an der das Wasser den Kessel verlässt.Bei auf dem Dach angeordneten Kälteanlagen (z.B. Klimaanlagen) liegt dieser Punkt vor der Kältemaschine. Weitere Informationen zur Installation finden Sie in der Anleitung.

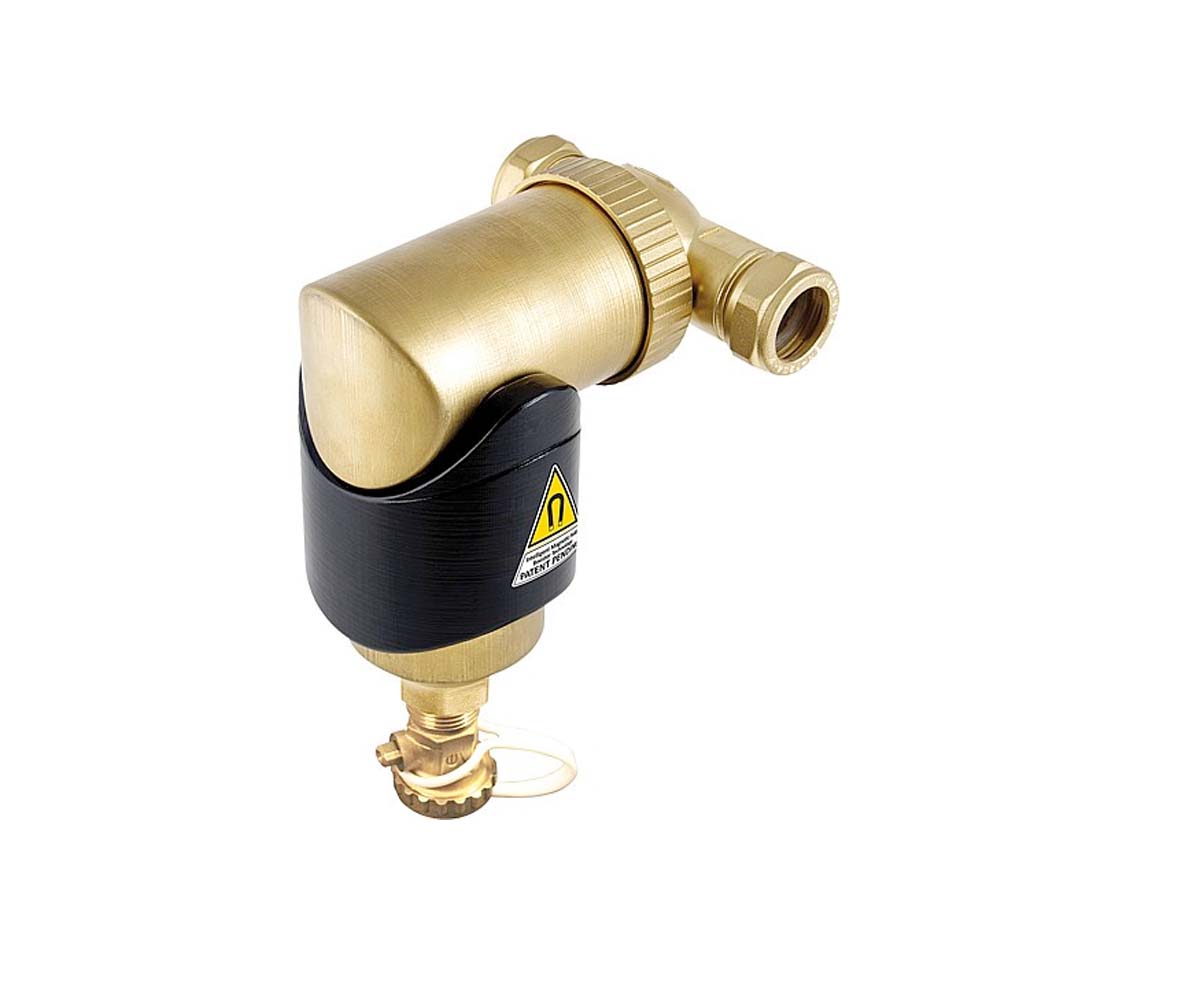

Spirotrap Schlammabscheider mit Magnet
Vermeiden Sie unnötige Zeit, Wartung und Kosten!Der Spirotrap MB3 Schlammabscheider beseitigt magnetische und nichtmagnetische Schlammpartikel / Schmutzpartikel aus der Anlage. Der MB3 Schlammabscheider verfügt hierfür über einen starken Magnet mit Feldverstärkungstechnologie an der Außenseite.Schmutzpartikel, wie klein sie auch sein mögen, beispielsweise im Heizungswasser, können in einer Heizungsanlage für Probleme sorgen. Hierbei wäre an einen unnötig hohen Energieverbrauch und immer wieder auftretende Reklamationen über eingeschränkte Funktion, Störungen und Ausfall der Anlage zu denken. Mit dem Spirotrap können Störungen, Verschleiß und Wartungsaufwand reduziert werden.Kernstück des SpiroTrap ist eine spiralförmige Struktur, die von der Flüssigkeit direkt durchströmt wird. Dieses Spirorohr sorgt dafür, dass die Schlammpartikel automatisch absinken. Der Durchfluss und der doch bereits geringe Druckfall werden durch die Schlammansammlung nicht beeinträchtigt.Die abgefangenen Schlammpartikel können ausgespült werden, während die Anlage in Betrieb ist, was eine enorme Zeitersparnis bedeutet.
Vorteile
Entfernt magnetische und nichtmagnetische Partikel aus der Anlage
Starker Magnet mit Feldverstärkungstechnologie an der Außenseite
Sehr kleine Partikel ab 0,005 mm werden abgeschieden und entfernt
Es werden keine Absperrventile oder Bypässe benötigt
Die Wartung dauert nur wenige Sekunden und ist im Vergleich zu einem Filter sauberer
Die Verunreinigung kann abgelassen werden, während die Anlage läuft
Konstant niedriger Druckverlust
Kein unnötiger Stillstand der Anlage
Technische Daten
3/4 Zoll IG
1 Zoll IG
1 1/4 Zoll IG
1 1/2 Zoll IG
2 Zoll IG
22 mm Klemmring
28 mm Klemmring
Abscheidungsgrad
ab 5,0
ab 5,0
ab 5,0
ab 5,0
ab 5,0
ab 5,0
ab 5,0
Anschluss
DN20
DN25
DN32
DN40
DN50
Klemmring 22 mm
Klemmring 28 mm

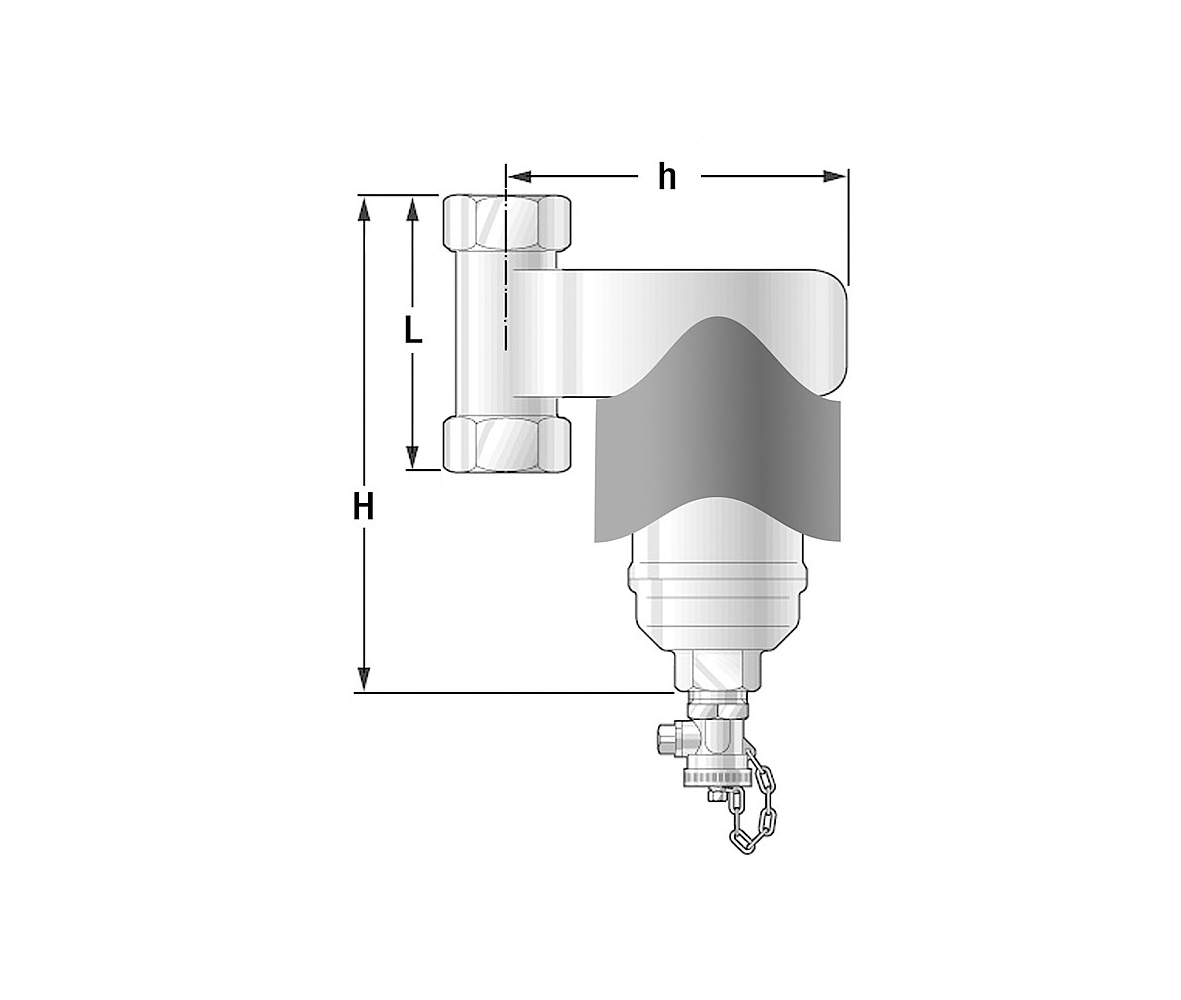

Höhe (H/h)
16,4 / 11,6 cm
16,4 / 12,0 cm
22,4 / 12,8 cm
22,4 / 12,8 cm
22,4 / 12,8 cm
16,7 / 11,6 cm
16,7 / 12,0 cm
Länge
6,0 cm
6,0 cm
13,8 cm
14,1 cm
14,8 cm
9,2 cm
9,2 cm
Durchsatz (m3/h)
1,1
1,9
3,6
5,0
7,5
1,10
1,90
Gehäuse Material
Messing
Temperatur
0° - 110 °C
Betriebsdruck
6 bar
Einbau
horizontal oder vertikal
Spirotrap Schlammabscheider von 3/4" IG bis 22 mm Klemmring
Vermeiden Sie unnötige Zeit, Wartung und Kosten!Der Spirotrap Schlammabscheider beseitigt Schmutzpartikel aus der Anlagenflüssigkeit. Schmutzpartikel, wie klein sie auch sein mögen, beispielsweise im Heizungswasser, können in einer Heizungsanlage für Probleme sorgen. Hierbei wäre an einen unnötig hohen Energieverbrauch und immer wieder auftretende Reklamationen über eingeschränkte Funktion, Störungen und Ausfall der Anlage zu denken. Mit dem Spirotrap können Störungen, Verschleiß und Wartungsaufwand reduziert werden.Kernstück des SpiroTrap ist eine spiralförmige Struktur, die von der Flüssigkeit dirket durchströmt wird. Dieses Spirorohr sorgt dafür, dass die Schlammpartikel automatisch absinken. Der Durchfluss und der doch bereits geringe Druckfall werden durch die Schlammansammlung nicht beeinträchtigt.Die abgefangenen Schlammpartikel können ausgespült werden, während die Anlage in Betrieb ist, was eine enorme Zeitersparnis bedeutet.
Vorteile
Sehr kleine Partikel ab 0,005 mm werden abgeschieden und entfernt
Es werden keine Absperrventile oder Bypässe benötigt
Die Wartung dauert nur wenige Sekunden und ist im Vergleich zu einem Filter sauberer
Die Verunreinigung kann abgelassen werden, während die Anlage läuft
Konstant niedriger Druckverlust
Kein unnötiger Stillstand der Anlage
Technische Daten
3/4 Zoll IG
1 Zoll IG
1 1/4 Zoll IG
1 1/2 Zoll IG
22 mm Klemmring
Abscheidungsgrad
ab 5,0
ab 5,0
ab 5,0
ab 5,0
ab 5,0
Anschluss
DN20
DN25
DN32
DN40
Klemmring 22 mm
Höhe (H/h)
11,6 / 9,6 cm
14,3 / 10,8 cm
16,1 / 12,1 cm
19,7 / 15,5 cm
11,6 / 9,6 cm
Länge
8,5 cm
8,8 cm
8,8 cm
8,8 cm
10,6 cm
Durchsatz (m3/h)
1,25
2,0
3,7
5,0
1,25
Länge in cm (2x)
0,18
0,21
0,25
0,32
0,18
Gehäuse Material
Messing
Temperatur
0° - 110 °C
Betriebsdruck
10 bar
Einbau
horizontal oder vertikal
Caleffi Mikroblasen-Luftabscheider DISCAL Typ 551 - 3/4“ IG
Der Luftabscheider entfernt kontinuierlich Luftblasen und Gase in Form von Mikrobläschen. Ein spezielles Edelstahl-Gitternetz sorgt dafür, dass auch kleinste Mikrobläschen im Hauptstrom gebremst werden und aufsteigen können. Mit Hilfe eines automatischen Ventils wird die abgeschiedene Luft über eine Luftkammer nach außen abgeführt.
Der Entlüfter vereint die Wirkungsweisen verschiedener physikalischer Prinzipien. Der aktive Teil besteht aus einer Anordnung von konzentrischen Flächen aus Metallmaschen. Diese Bestandteile verursachen eine Wirbelbewegung, die den Auslass von Mikroblasen und eine Adhäsion an diesen Flächen erleichtert. Die Blasen verschmelzen miteinander und vergrößern sich bis der hydrostatische Druck die Adhäsionskräfte übersteigt. Diese Blasen steigen nach oben und werden über ein automatisches Entlüftungsventil mit Schwimmer evakuiert.
Der Mikroblasenluftabscheider ist so konzipiert, dass er für Wartungs- und Reinigungsarbeiten nicht ausgebaut werden muss!
Technische Daten
Einsetzbar in Heiz- und KühlkreisläufenGehäuse: MessingMax. Betriebsdruck: 10 barMax. Temperatur: 110°CDurchsatzwerte entsprechen einer Strömungsgeschwindigkeit von 1,2 m/s,Wartungsfreier BetriebNicht absperrbarGroße EntlüftungskapazitätMax. Abblasedruck: 10 barIG-AnschlüsseMit EntleerstutzenAnschluss: DN20 3/4 Zoll IGDurchsatz [m³/h]: 1,36Höhe: 20,5 cmLänge: 11,0 cm
