Solarthermie Basic Paket - Eurotherm-Solar-PRO Vakuumröhrenkollektor - 4,58m²
Mit diesem Basic Paket und dem enthaltenen EUROTHERM-SOLAR-PRO Vakuumröhrenkollektor 30R erhalten Sie ein kostengünstiges Starterpaket für eine solarthermische Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungsanlage ergänzen. Wir haben dieses Solarthermiepaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauchwassererwärmung und der damit verbundenen Kostenersparnisse verzichten möchte.Unser Vakuumröhrenkollektor von EUROTHERM-SOLAR-PRO arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen (diffuses Licht). So steht Ihrer warmen Morgendusche mit Solar erwärmtem Wasser nichts mehr im Wege! Dank der rund angeordneten Absorberflächen in den Vakuumröhren sind auch „problematische“ Ausrichtungen mit Ost / West Abweichung möglich.Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.Mit unseren EUROTHERM-SOLAR-PRO Vakuumröhrenkollektoren - investieren Sie in Ihre Zukunft!
Vorteile des Solarthermie Basic Pakets
-
Mit diesem Paket erhalten die Grundausstattung für Ihre Solarthermieanlage.
-

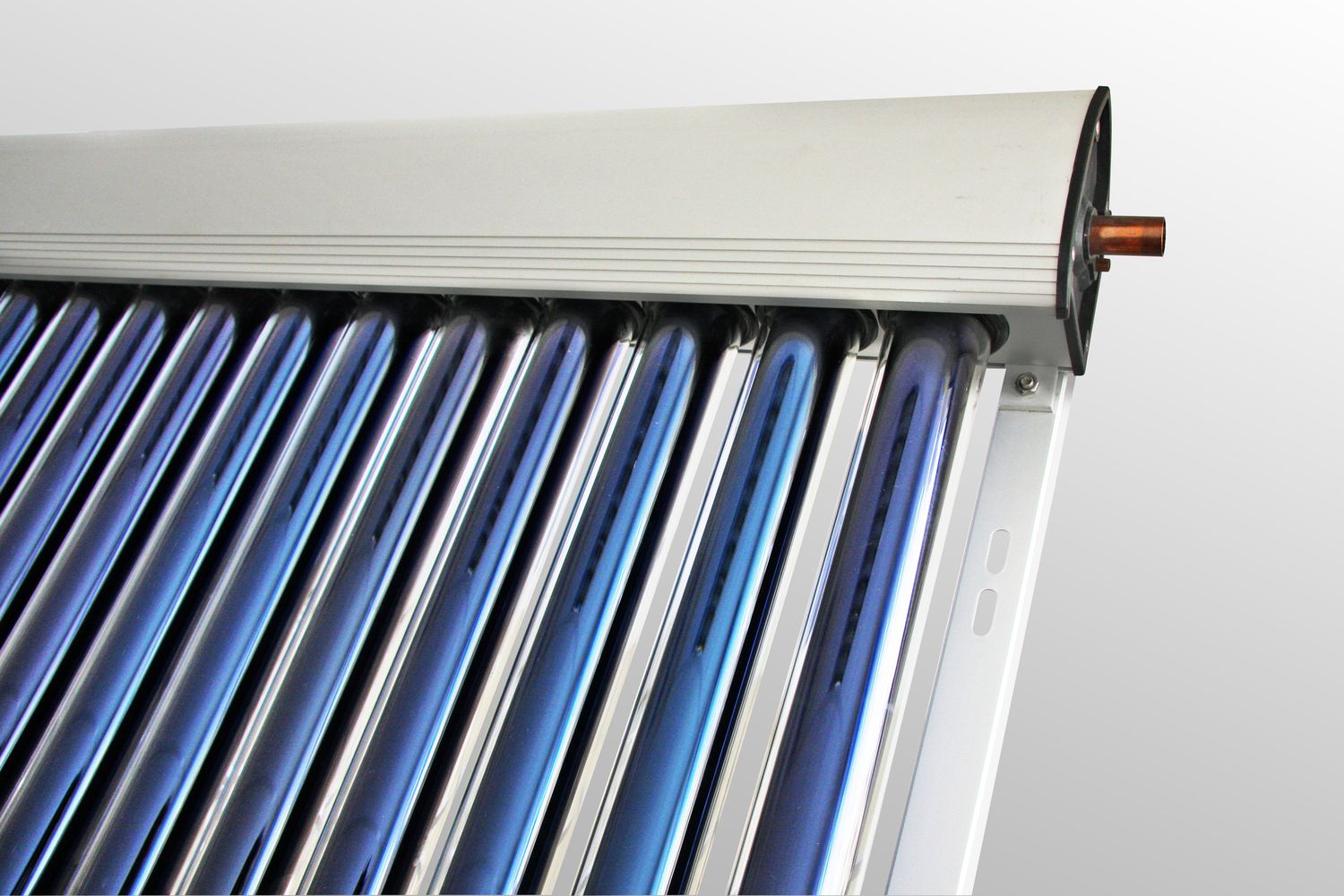

Der leistungsstarke 30 Röhren Vakuumröhrenkollektor EUROTHERM-Solar-PRO garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
-
Praxiserprobte Komponenten aus hochwertigen Materialien gewährleisten eine lange Lebensdauer der Anlage.
-
Röhren einfach zu wechseln, ohne Solarkreisentleerung
-

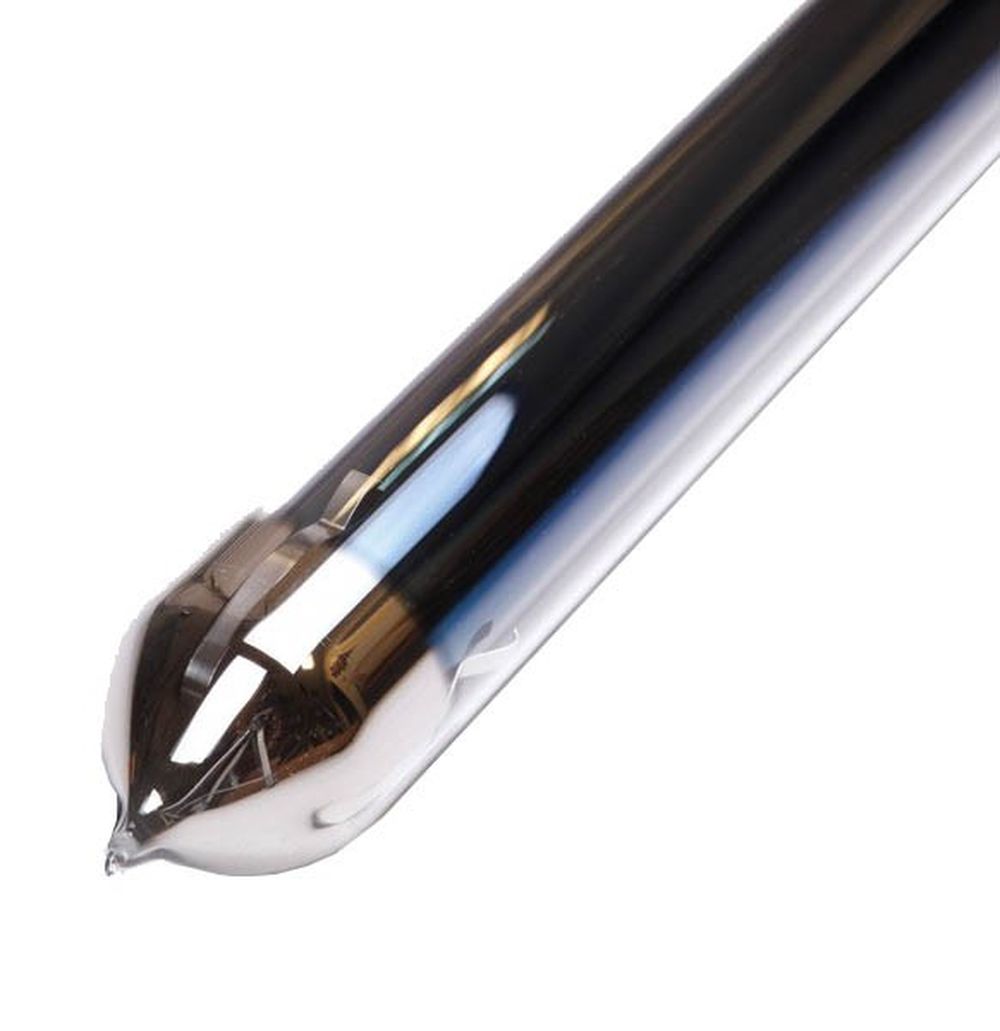

Vakuum im Doppelmantel-Rohrglas (Thermoskannen-Prinzip)
-
Montagefreundlich
-
5 Jahre Garantie auf den Kollektor
-
Zertifiziert durch das ISE in Freiburg (Fraunhoferinstitut für Solare Energiesysteme)
-
Alle notwendigen Zulassungen nach DIN Certco
-
Solar Keymark zertifiziert
Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24. Unsere Produkte werden direkt ab Lager in kurzer Zeit zu Ihnen geliefert (2-3 Werktage).

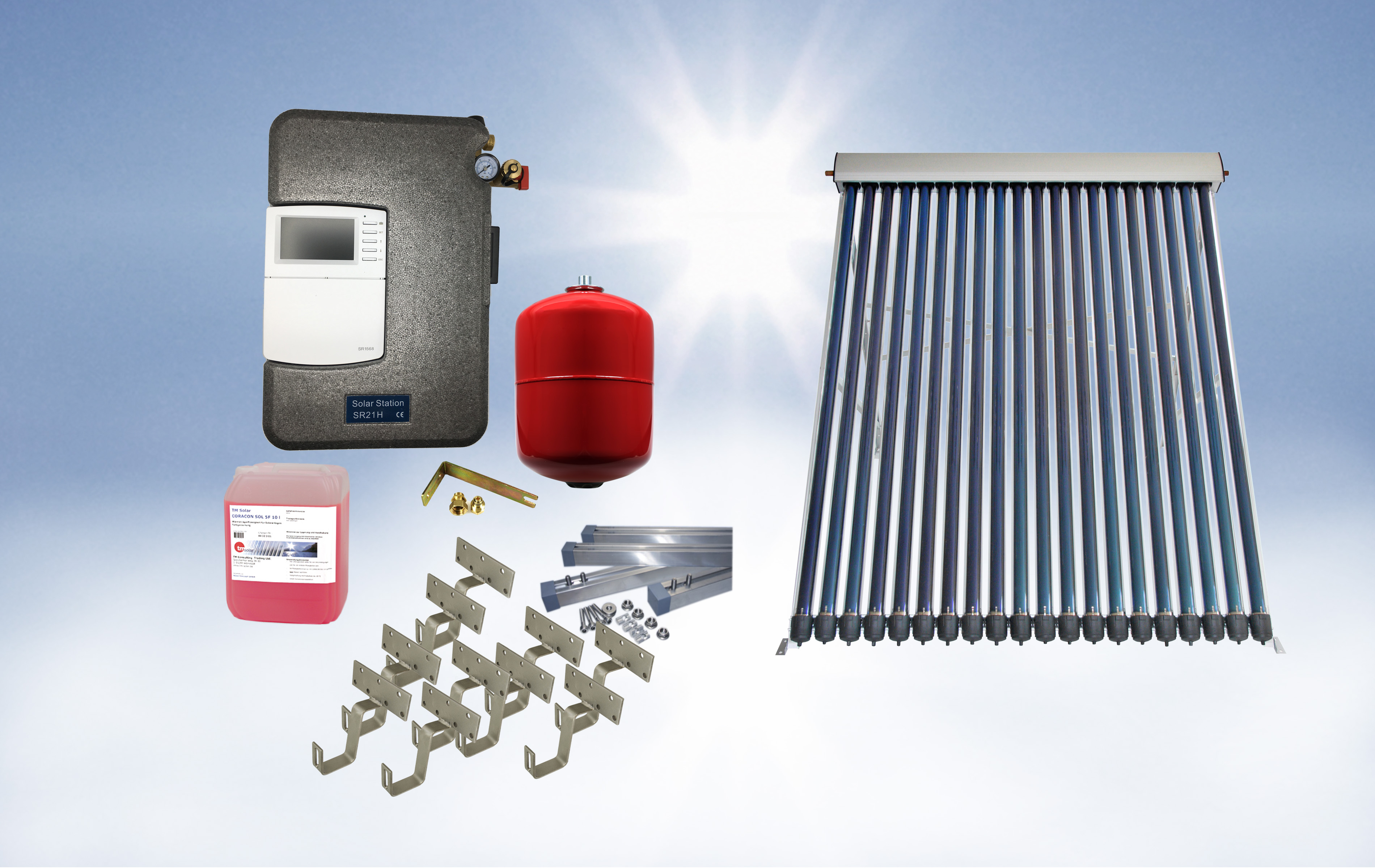

Komponenten des Solarthermie Basic Pakets
1
x
EUROTHERM-Solar-PRO Vakuumröhrenkollektor mit 30 Röhren (4,58 m² Kollektorfläche)
6
x
Dachhaken für Frankfurter Pfanne *
1
x
Trägerprofilset für Vakuumröhrenkollektor 30R inkl. Montagezubehör *
1
x
Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
1
x
Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1
x
Solardirekt24 Solar Ausdehnungsgefäß 18 Liter
1
x
Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter *
* Made in Germany
Förderung und Zuschusshöhe durch die KfW:
Unsere Kollektoren sind KFW förderfähig!
Wie hoch ist der voraussichtlicher Zuschussbetrag?
Wie hoch Ihr voraussichtlicher Zuschussbetrag für einzelne energetische Maßnahmen ist, hängt davon ab, wie hoch Ihre förderfähigen Kosten sind. Die KfW berücksichtigt bei einem Einfamilienhaus Kosten bis zu einer Höhe von 30.000 Euro. Davon erhalten Sie maximal 70 % als Zuschuss, also bis zu 21.000 Euro.
Zusätzlich können Sie einen Emissionsminderungszuschlag in Höhe von 2.500 Euro erhalten.
Der Zuschuss setzt sich aus einer Grundförderung und gegebenenfalls einer oder mehreren Bonusförderungen zusammen:
Einzelmaßnahmen
Grundförderung
Effizienzbonus
Klimageschwindigkeitsbobus
Einkommensbonus
Solarthermische Anlagen
30%
20%
30%
Biomasseheizungen
30%
20%
30%
Wärmepumpen
30%
5%
20%
30%
Brennstoffzellenheizung
30%
20%
30%
Wasserstofffähige Heizung(Investitionsmehrkosten)
30%
20%
30%
Innovative Heizungstechnik
30%
20%
30%
Gebäudenetzanschluss
30%
20%
30%
Wärmenetzanschluss
30%
20%
30%

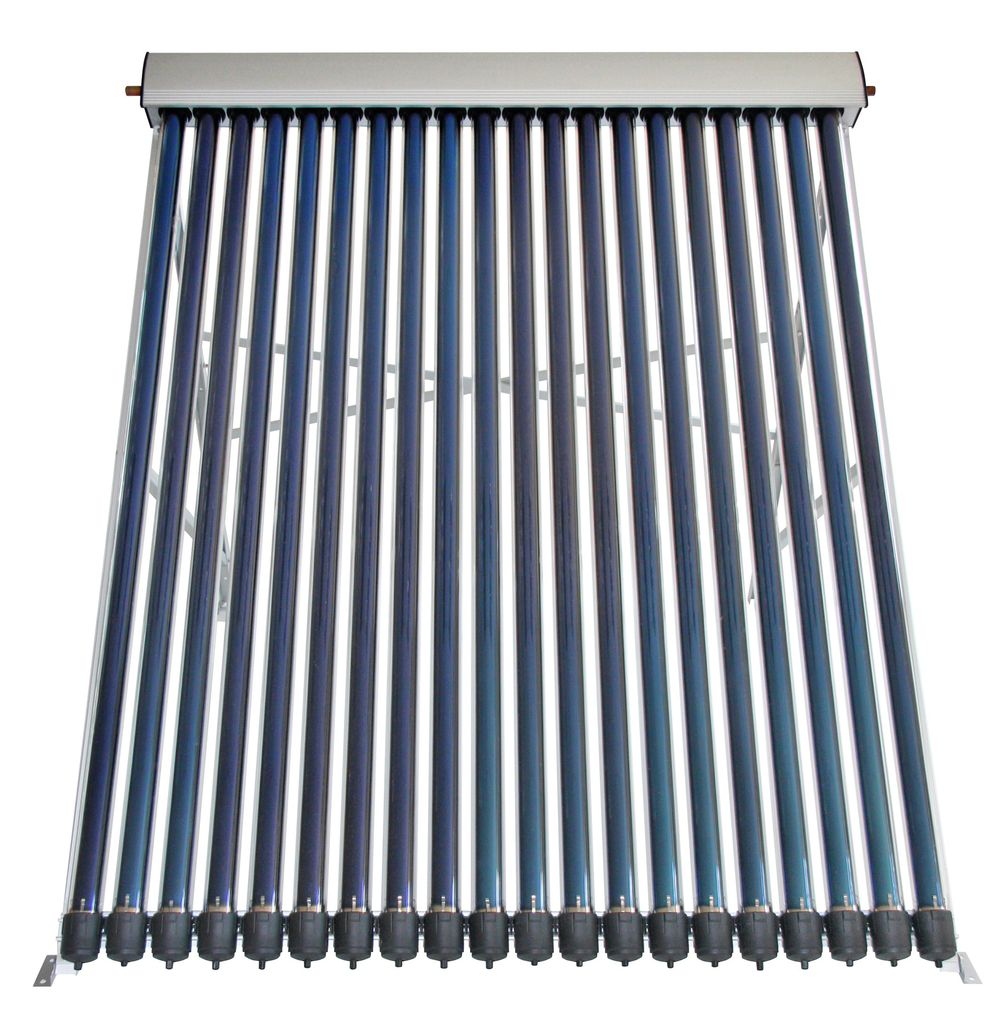

Technische Daten Vakuumröhrenkollektor:
Modell
Eurotherm-Solar PRO
Hersteller
Solardirekt24 GmbH
Konstruktion
Heatpipe Vakuum Röhren Solar Kollektor mit trockener Anbindung
Brutto Fläche
4,58 m2
Absorber Fläche
2,81 m2
Anzahl Kollektorröhren
30
Röhrenlänge
1800 mm
Außendurchmesser Röhre
58 mm
Innendurchmesser Röhre
47 mm
Höhe
1980 mm
Breite
2370 mm
Tiefe
125 mm
Röhrenabstand
75 mm
Nettogewicht
103 kg
Absorptionsgrad
95 %
Empfohlenes Medium
Wasser oder Glykolgemisch (Solarflüssigkeit)
Empfohlener Anstellwinkel
15 - 90°
Empfohlener Volumenstrom
120 l/h
Arbeitsdruck max.
10 bar
Prüfdruck
18 bar
Arbeitsdruck empfohlen
3 bar
Isolierung Sammler
Steinwolle
Anschluss Sammler
22mm Kupferrohr
Tauchhülse
integriert
Material Sammlergehäuse
Aluminium, eloxiert
Material Rahmen
Aluminium, eloxiert
Farbe Sammler & Rahmen
Silber
Material Röhren
Borosilikat-Silizium
Glasstärke
2 mm
Hagelbeständig
bis min. 25mm
Heat-Pipe Kopf
24 mm (70 mm Länge)
Stagnationstemperatur
208 °C
Drain-Back
Geeignet
Steam-Back
Geeignet
Poolanbindung
Geeignet (mit Plattenwärmetauscher)
Installation Schrägdach
Geeignet
Installation Flachdach
Geeignet (mit passender Aufständerung)
Fassadenmontage
Geeignet
Indachmontage
Nicht geeignet
Spiegel
Nein
Empfohlene Speichergröße
ca. 50 Liter pro m2 Kollektorfläche
Technische Daten Solarstation SR21L – inkl. SR258 Solarsteuerung:
Solarstation
Umwälzpumpe
Grundfos Solar 15-65 - Hocheffizienzpumpe
Sicherheitsventil
6 bar
Manometer
0 ... 10 bar
Volumenstromanzeige
1 ... 12 l/min
Schwerkraftbremsen
Öffnungsdruck 20 mbar, aufstellbar
Anschluss für MAG
3/4" AG, flachdichtend
Abgang Sicherheitsventil
1/2" IG
Anschlüsse Solarleitungen
2 x 3/4" IG, 2 x 3/4" AG
Maximaltemperatur
120 °C
Medium
Wasser mit max. 50 % Glykol
Maße
450 x 300 x 158 mm (mit Isolierung)
Solarsteuerung
Max. Anzahl Kollektorenfeld
1
Max. Anzahl Speicher
1
Display
Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur)
5
Relaiausgänge gesamt
4 (davon 1 drehzahlgeregeltes Halbleiterrelais)
T Regelung
Ja
Thermostatfunktion
Ja
Drehzahlregelung
Ja
Frostschutzfunktion
Ja
Kollektorkühlfunktion
Ja
Kollektorminimalbegrenzung
Ja
Kollektornotabschaltung
Ja
Röhrenkollektorfunktion
Ja
Urlaubsfunktion
Ja
Rückkühlfunktion
Ja
Elektrische Zusatzheizung
Ja (mit separaten Schütz)
Thermische Desinfektion
Ja
Speicherschichtladung
Nein
Warmwasserzirkulation
Ja
Datenschnittstelle
Nein
Gehäuse
Kunststoff, PC-ABS und PMMA
Schutzart
IP 20 (DIN EN 60529)
Schutzklasse
I
Umgebungstemperatur
-50° C - 50° C
Abmessung
205 x 150 x 46 mm
Einbau
In Station verbaut
Anzeige
Grafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung
6 Drucktasten in Gehäusefront
Eingänge
1 Eingange für Pt1000 Sensor (Kollektor), 4 Eingänge für NTC10K
Ausgänge
4 Relaiausgänge davon 1 drehzahlgeregeltes Halbleiterrelais
Versorgung
100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme
2,5 W
Technische Daten Dachhaken:
Material
Rostfreier, ferritischer Edelstahl - WNr.: 1.4016
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8mm versetzt // 6 Stück 8 x 13mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamt Maße:
178 x 160 x 130 mm
Schneelast max.
ca. 140kg
Windgeschwindigkeit
max. 60m/s
Ziegeltyp
Formziegel, Dachpfannen, - steine

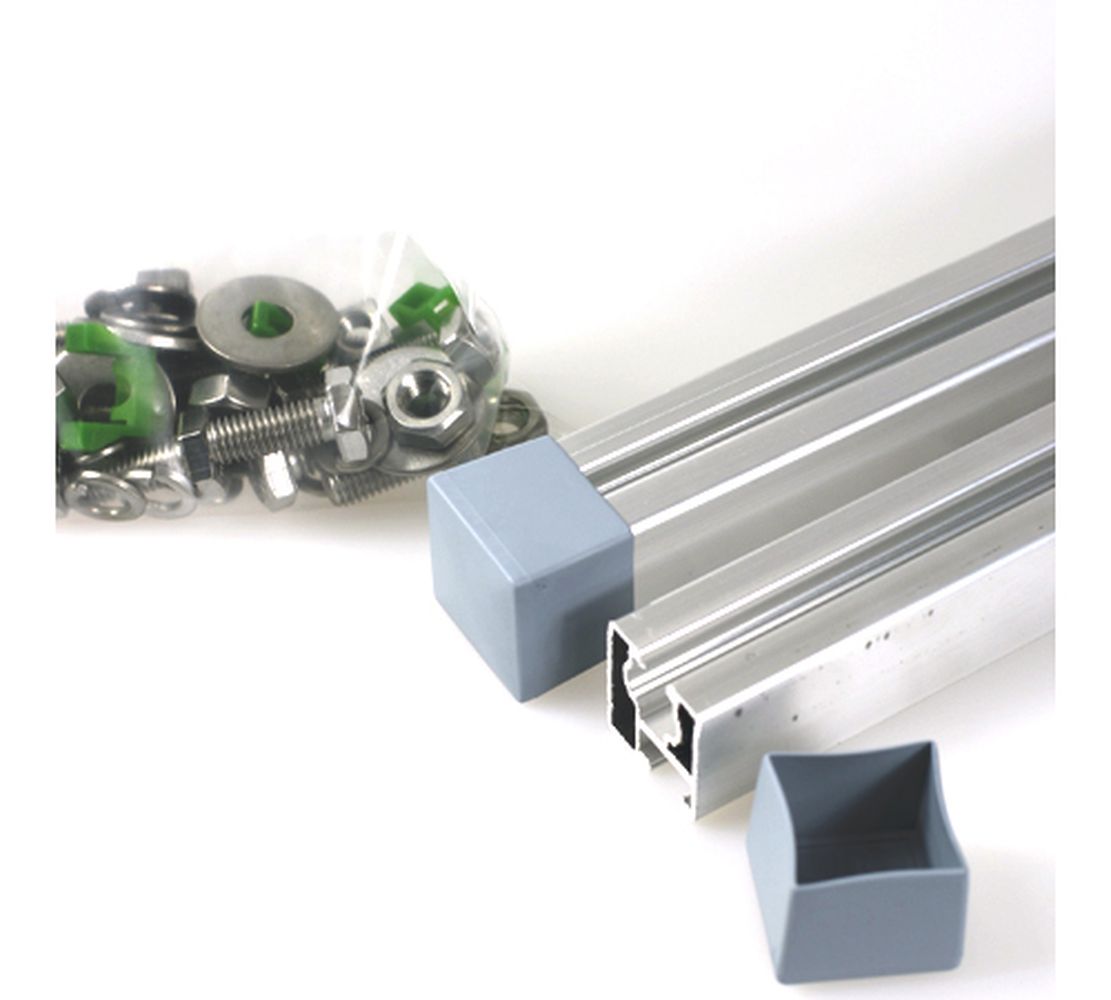

Technische Daten Trägerprofilset für Vakuumröhrenkollektor inkl. Montagezubehör:
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig

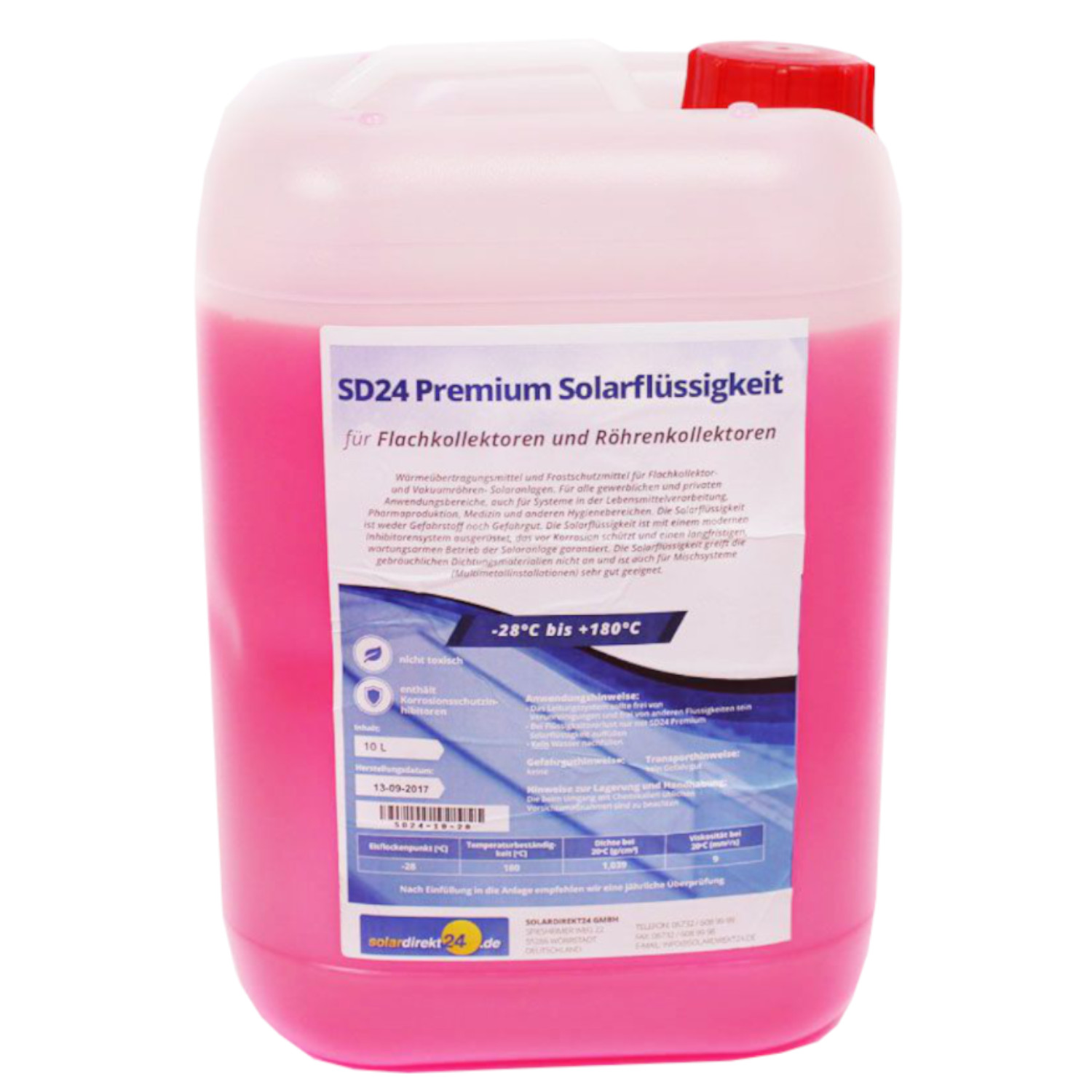

Technische Daten Solarflüssigkeit:
Siedepunkt
ca. 103 °C
Unverdünnt frostsicher bis
-28 °C
Frostschutz (Eisflockenpunkt) ca.
-28 °C
Frostschutz (Eisstockpunkt) ca.
-35 °C
Temperaturbeständig
bis 180 °C
ph-Wert ca.
8,0 (20 °C)
Dichte
1.035 - 1,045 g/cm3 (20 °C)
Frostschutzbasis
1.2 Monopropylenglykol
Wärmeleitfähigkeit
ca. 0,40 W/m*K (20 °C)
Technische Daten Ausdehnungsgefäß:
Material Ausdehnungsgefäß
Epoxidbeschichteter Stahl
Material Flansch
Eisen verzinkt
Membran
Austauschbare EPDM Membran (hochtemperaturbeständig)
Temperaturbereich
-10 bis 140 °C
Farbe
Weiß (RAL 9010)
Druck max.
10 bar
Anschluss
3/4" AG
Maße in mm (DxH)
280 x 430
Vordruck
2,5 bar

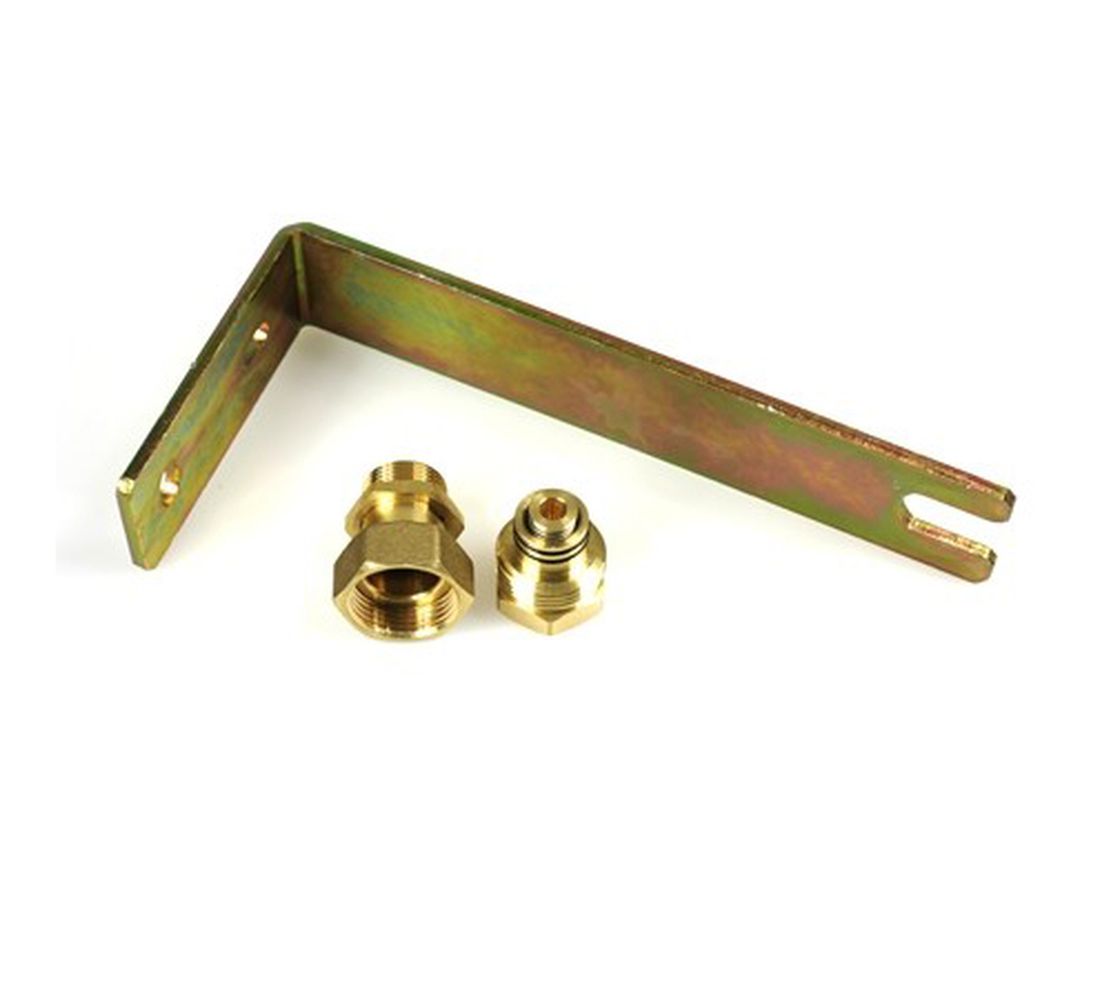

Technische Daten Wandhalterung mit Doppelrückflußverhinderer:
Passend für MAGs von
18 bis 40 Liter
Anschlusskupplung
3/4 Zoll
Ausladung
240 mm
Inklusive
Doppelrückflußverhinderer für eine schnelle und sichere Trennung
Dübel und Schrauben
Vakuumröhrenkollektor - Brauchwasser & Heizung Paket 10,24m² CPC - 825 Liter Speicher (BWH-11.825)
Solarthermiepaket mit unserem EUROTHERM-Solar CPC Vakuumröhrenkollektor 24R und einem 825 Liter Hygiene - Kombispeicher. Mit diesem Komplettpaket erhalten Sie alle Komponenten zur Neueinrichtung einer solarthermischen Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungs-Anlage problemlos ergänzen. Wir haben dieses Solarthermiepaket als kostengünstiges Komplettpaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauch-Wassererwärmung bzw. Heizungsunterstützung und der damit verbundenen Kostenersparnisse verzichten möchte.Das Solarthermie Brauchwasser & Heizungspaket ist mit einer Bruttokollektorfläche von 10,24m² und dem 825 Liter Hygiene - Kombispeicher für ein 4-5 Personen Haushalt, mit geringem Wasserverbrauch, und eine Wohnfläche bis 120 m² ausgelegt. Die Kollektorfläche ist dabei so gewählt, dass Sie Ihren Warmwasserbedarf von Frühling bis Herbst dank der leistungsstarken Heatpipe-Technologie fast vollständig decken können.Unser Vakuumröhrenkollektor EUROTHERM-SOLAR-CPC arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen. Dadurch ist Ihre Anlage bereits produktiv, wenn andere Solaranlagen noch still stehen. So steht Ihrer warmen Morgendusche mit solar-erwärmtem Wasser nichts mehr im Wege! Dank der rund angeordneten Absorberflächen in den Vakuumröhren des Kollektors sind auch „problematische“ Ausrichtungen mit einer Ost/West Abweichung möglich. Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.
Vorteile
Mit diesem Paket erhalten Sie alle Komponenten für Ihre Solarthermieanlage.
Der leistungsstarke 24 Röhren Vakuumröhrenkollektor von EUROTHERM-Solar CPC garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
Praxiserprobte Komponenten aus hochwertigen Materialien gewährleisten eine lange Lebensdauer der Anlage.
Das Paket wird BAFA gefördert
Mit unseren EUROTHERM-SOLAR-CPC Vakuumröhrenkollektoren - Komplettset investieren Sie in Ihre Zukunft!Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24. Unsere Produkte werden direkt ab Lager in kurzer Zeit zu Ihnen geliefert (2-3 Werktage).
Komponenten
2x EUROTHERM-Solar CPC Vakuumröhrenkollektor mit 24 Röhren (5,12 m² Kollektorfläche je Kollektor)
16x Dachhaken für Frankfurter Pfanne *
2x Trägerprofilset für Vakuumröhrenkollektor 24R inkl. Montagezubehör *
1x Kollektorverbinder 22 mm x 22 mm Klemmringverschraubung * (metallisch dichtend)
2x Verschraubung Übergang DN16 x 22 mm Klemmring * (metallisch dichtend)
1x SD24 - DN 16 - Twin Solarleitung Edelstahlwellrohr 14 mm Isolierung - 15 m (andere Längen möglich)
2x Verschraubung Übergang DN16 x 3/4 Außengewinde * (metallisch dichtend)
2x Verschraubung Übergang DN16 x 3/4 Innengewinde * (metallisch dichtend)
1x SR21H Solarstation mit der SR1568 Solarsteuerung und Shinhoo Solar GPA20-8-130 Hocheffizienzpumpe
1x Varem Solar Ausdehnungsgefäß 40 Liter
1x Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1x Anschlussrohr für Ausdehnungsgefäß DN16 / 80 cm *
1x Hygiene-Kombi-Speicher mit zwei Wärmetauschern 800 Liter inkl. 100 mm Isolierung* **
4x Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter
1x Gewindedichtband Grobgewinde (Hochtemperaturbeständig) *
2x Solar Flex Tape (1,5 Meter) *
2x Solar UV Tape (2 Meter) *
2x Wärmeleitpaste 55 g
1x Brauchwassermischer 22 mm Klemmring
1x Orkli Drei Wege Zonenventil 3/4 Zoll Außengewinde
* Made in Germany
Förderung BAFA (Bundesamt für Wirtschaft und Ausfuhrkontrolle)
Unsere Kollektoren sind durch Zertifizierung voll BAFA förderfähig. Weitere Informationen finden Sie unter www.bafa.de

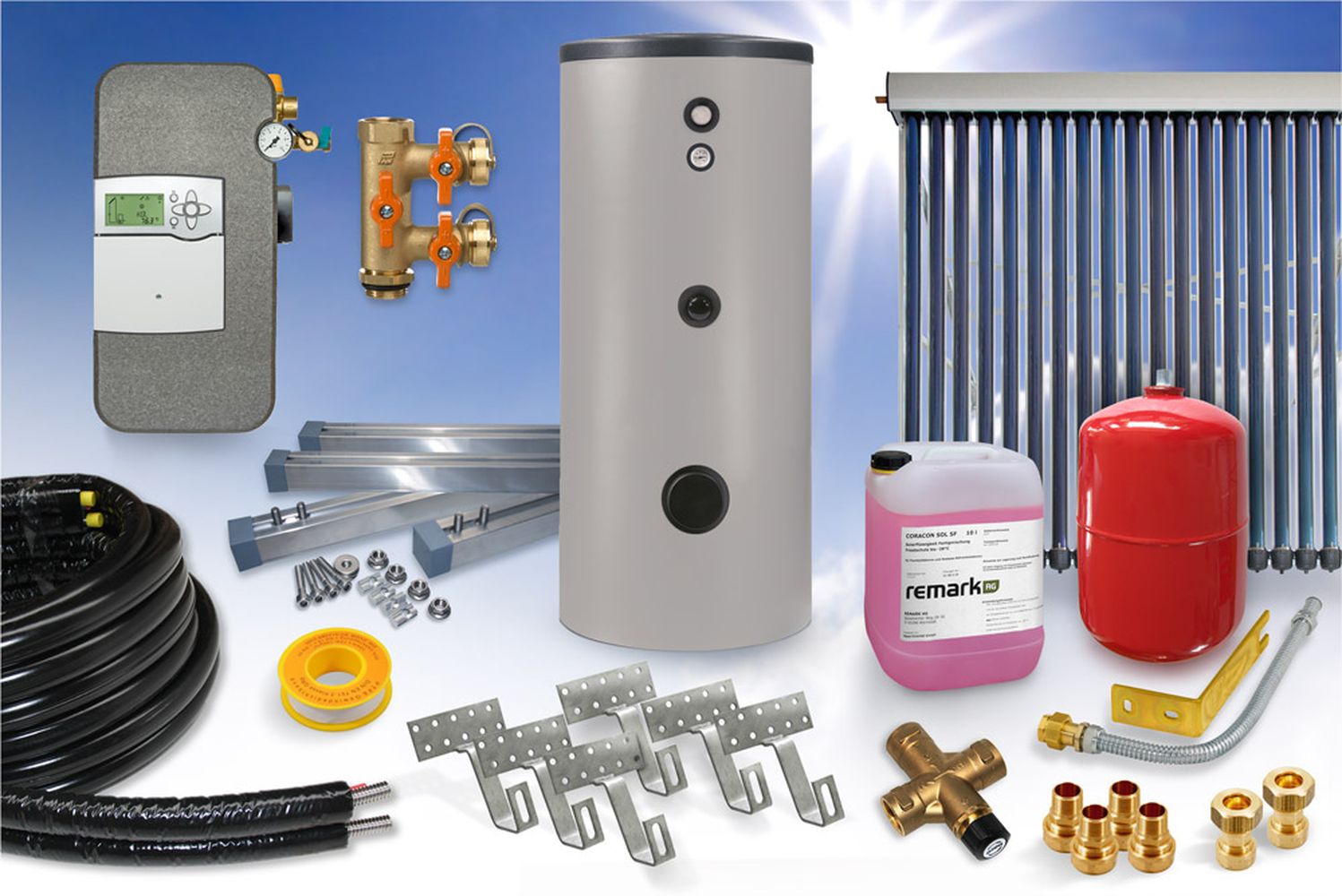

Vakuumröhrenkollektor PRO - Brauchwasser Paket 4,58m² - 300 Liter Speicher (BW-5.300)
Solarthermiepaket mit unserem EUROTHERM-Solar-PRO Vakuumröhrenkollektor 30 R und einem 300 Liter Solarspeicher (bivalent). Mit diesem Komplettpaket erhalten Sie alle Komponenten zur Neueinrichtung einer solarthermischen Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungs-Anlage problemlos ergänzen. Wir haben dieses Solarthermiepaket als kostengünstiges Komplettpaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauch-Wassererwärmung und der damit verbundenen Kostenersparnisse verzichten möchte.Das Solarthermie Brauchwasser Paket ist mit einer Bruttokollektorfläche von 4,58m² und dem 300 Liter Solarspeicher (bivalent) für ein 2-4 Personen Haushalt ausgelegt. Die Kollektorfläche ist dabei so gewählt, dass Sie Ihren Warmwasserbedarf von Frühling bis Herbst dank der leistungsstarken Heatpipe-Technologie fast vollständig decken können. Unser Vakuumröhrenkollektor EUROTHERM-Solar-PRO arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen. Dadurch ist Ihre Anlage bereits produktiv, wenn andere Solaranlagen noch still stehen. So steht Ihrer warmen Morgendusche mit solar-erwärmtem Wasser nichts mehr im Wege! Dank der rund angeordneten Absorberflächen in den Vakuumröhren des Kollektors sind auch „problematische“ Ausrichtungen mit einer Ost/West Abweichung möglich. Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.
Vorteile des Brauchwasser-Pakets
Mit diesem Paket erhalten Sie alle Komponenten für Ihre Solarthermieanlage.
Der leistungsstarke 30 Röhren Vakuumröhrenkollektor EUROTHERM-Solar-PRO garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
Praxiserprobte Komponenten aus hochwertigen Materialen gewährleisten eine lange Lebensdauer der Anlage.
Röhren einfach zu wechseln, ohne Solarkreisentleerung-Vakuum im Doppelmantel-Rohrglas (Thermoskannen-Prinzip)
Montagefreundliche einfache Installation
Aufeinander abgestimmte Komponenten
5 Jahre Garantie auf den Kollektor
Zertifiziert durch das ISE in Freiburg (Fraunhoferinstitut für Solare Energiesysteme)
Alle notwendigen Zulassungen nach DIN Certco
Solar Keymark zertifiziert
Mit unseren EUROTHERM-Solar-PRO Vakuumröhrenkollektoren - Komplettset investieren Sie in Ihre Zukunft!
Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24.
Enthaltene Komponenten:
1x Eurotherm-Solar PRO Vakuumröhrenkollektor 30R (4,58 qm)
6x Dachhaken für Frankfurter Pfanne *
1x Trägerprofilset für Vakuumröhrenkollektor 30R inkl. Montagezubehör *
2x Verschraubung Übergang DN16 x 22 mm Klemmring * (metallisch dichtend)
1x DN16 - Twin Solarleitung Edelstahlwellrohr 14 mm Isolierung – 15 m * (andere Längen möglich) *
2x Verschraubung Übergang DN16 x 3/4" Außengewinde * (metallisch dichtend)
2x Verschraubung Übergang DN16 x 3/4" Innengewinde * (metallisch dichtend)
1x Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
1x Anschlussrohr für Ausdehnungsgefäß DN16 / 80 cm *
1x Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1x Solardirekt24 Solar Ausdehnungsgefäß 24 Liter
1x Warmwasserspeicher, Boiler, Brauchwasser-, Trinkwasserspeicher 2WT – 300 L
2x Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter *
1x Gewindedichtband Grobgewinde (Hochtemperaturbeständig) *
1x Wärmeleitpaste 55 g
1x Brauchwassermischer 22 mm Klemmring
* Made in Germany
Förderung BAFA (Bundesamt für Wirtschaft und Ausfuhrkontrolle)
Unsere Kollektoren sind durch Zertifizierung voll BAFA förderfähig. Weitere Informationen finden Sie unter:
www.bafa.de
Liste der förderfähigen Kollektoren und Solaranlagen

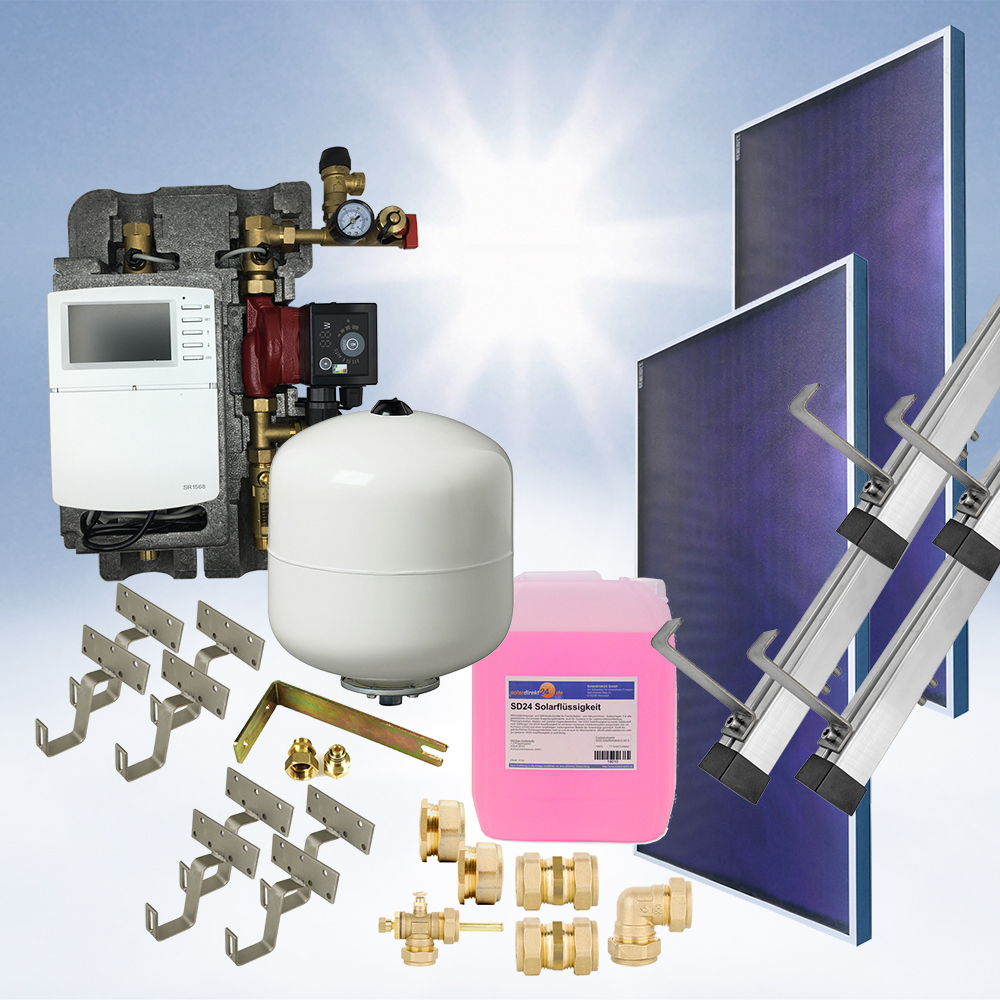

Flachkollektor - Brauchwasser Paket 4,00m² – 200 Liter Speicher (BW-4.200)
Solarthermiepaket mit unseren Linuo Ritter Flachkollektoren und einem 200 Liter Solarspeicher (bivalent). Mit diesem Komplettpaket erhalten Sie alle Komponenten zur Neueinrichtung einer solarthermischen Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungs-Anlage problemlos ergänzen. Wir haben dieses Solarthermiepaket als kostengünstiges Komplettpaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauch-Wassererwärmung und der damit verbundenen Kostenersparnisse verzichten möchte.Das Solarthermie Brauchwasser Paket ist mit einer Kollektorfläche von 4,00m² und dem 200 Liter Solarspeicher (bivalent) für ein 2-3 Personen Haushalt ausgelegt. Die Kollektorfläche ist dabei so gewählt, dass Sie Ihren Warmwasserbedarf von Frühling bis Herbst fast vollständig decken können. Flachkollektoren sind die am häufigsten verwendeten Kollektoren bei Solarthermieanlagen. Gründe für deren Beliebtheit sind die bewährte Technik und Optik auf dem Dach.
Vorteile
Mit diesem Paket erhalten Sie alle Komponenten für Ihre Solarthermieanlage.
Der leistungsstarke Linuo Ritter Flachkollektor garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
Praxiserprobte Komponenten aus hochwertigen Materialen gewährleisten eine lange Lebensdauer der Anlage.
Solar Keymark zertifiziert - DIN geprüft
Hoher Wirkungsgrad
Aufeinander abgestimmte Komponenten
Einfache Installation
Die Oberfläche des Kollektors besteht aus Sicherheitsglas mit hoher Durchlässigkeit
Absorber des Kollektors geschweißt mit Laser-Technologie
Kollektor Bodendämmung (50 mm) für minimalen Wärmeverlust
Speicher und Wärmetaucher aus Qualitätsstahl S235JRG2, nach DIN 4753 und Euronorm EN12897 gefertigt
Speicher wird mit Magnesiumanode, Thermometer und Stellfüßen geliefert
Speicher innen emailliert
Mit einem Flachkollektor investieren Sie in Ihre Zukunft!Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24.
Enthaltene Komponenten:
2x Linuo Ritter Flachkollektor – FP2000 (P-G/0.8-T/L/LT-1.82) – 2,0m²
1x Verbindungsset für zwei Flachkollektoren *
8x Dachhaken für Dachsteine, Dachziegel, Dachpfannen *
2x Trägerprofilset für Linuo Ritter Flachkollektor *
1x 2er-Set Messing Blindstopfen Ø 22 mm *
2x Verschraubung Übergang DN16 x 22 mm Stutzen * (metallisch dichtend)
1x DN16 - Twin Solarleitung Edelstahlwellrohr 14 mm Isolierung – 15 m * (andere Längen möglich)
2x Verschraubung Übergang DN16 x 3/4" Außengewinde * (metallisch dichtend)
2x Verschraubung Übergang DN16 x 3/4" Innengewinde * (metallisch dichtend)
1x Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
1x Anschlussrohr für Ausdehnungsgefäß DN16 / 80 cm *
1x Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1x Solardirekt24 Solar Ausdehnungsgefäß 24 Liter
1x Warmwasserspeicher Boiler Brauchwasser-, Trinkwasserspeicher 2WT – 200 L
2x Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter
1x Gewindedichtband Grobgewinde (Hochtemperaturbeständig) *
1x Brauchwassermischer 22 mm Klemmring
* Made in Germany
Förderung BAFA (Bundesamt für Wirtschaft und Ausfuhrkontrolle)
Unsere Kollektoren sind durch Zertifizierung voll BAFA förderfähig. Weitere Informationen finden Sie unter www.bafa.de

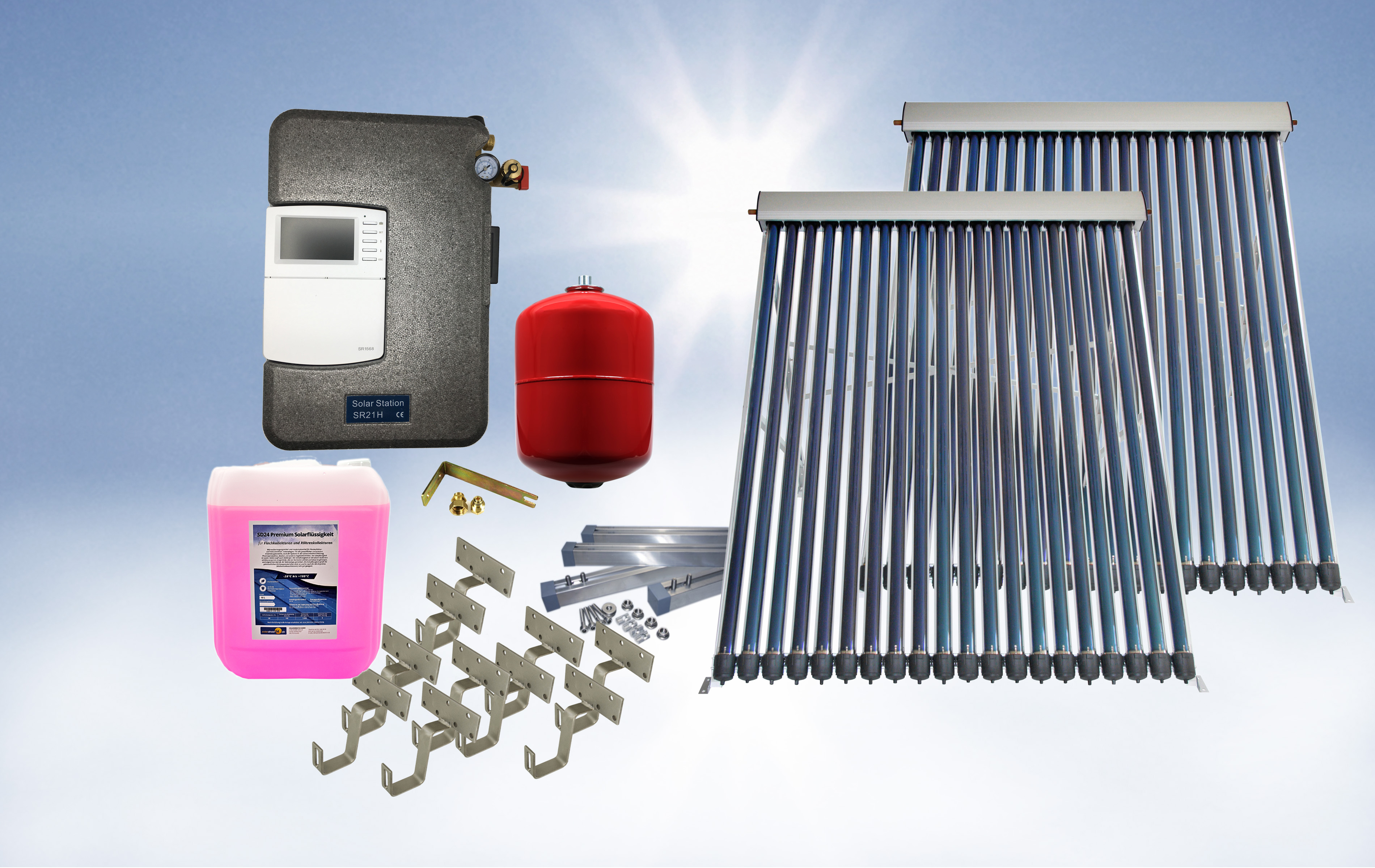

Solarthermie Basic Paket - Eurotherm-Solar-PRO Vakuumröhrenkollektor - 9,16 m²
Mit diesem Basic Paket und dem enthaltenen EUROTHERM-SOLAR-PRO Vakuumröhrenkollektor 30R erhalten Sie ein kostengünstiges Starterpaket für eine solarthermische Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungsanlage ergänzen. Wir haben dieses Solarthermiepaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauchwassererwärmung und der damit verbundenen Kostenersparnisse verzichten möchte.Unser Vakuumröhrenkollektor von EUROTHERM-SOLAR-PRO arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen (diffuses Licht). So steht Ihrer warmen Morgendusche mit Solar erwärmtem Wasser nichts mehr im Wege Dank der rund angeordneten Absorberflächen in den Vakuumröhren sind auch „problematische“ Ausrichtungen mit Ost / West Abweichung möglich.Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.Mit unseren EUROTHERM-SOLAR-PRO Vakuumröhrenkollektoren - investieren Sie in Ihre Zukunft!
Vorteile des Solarthermie Basic Pakets
-
Mit diesem Paket erhalten die Grundausstattung für Ihre Solarthermieanlage.
-
Der leistungsstarke 30 Röhren Vakuumröhrenkollektor EUROTHERM-Solar-PRO garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
-
Praxiserprobte Komponenten aus hochwertigen Materialien gewährleisten eine lange Lebensdauer der Anlage.
-
Röhren einfach zu wechseln, ohne Solarkreisentleerung
-
Vakuum im Doppelmantel-Rohrglas (Thermoskannen-Prinzip)
-
Montagefreundlich
-
5 Jahre Garantie auf den Kollektor
-
Zertifiziert durch das ISE in Freiburg (Fraunhoferinstitut für Solare Energiesysteme)
-
Alle notwendigen Zulassungen nach DIN Certco
-
Solar Keymark zertifiziert
Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24. Unsere Produkte werden direkt ab Lager in kurzer Zeit zu Ihnen geliefert (2-3 Werktage).
Komponenten des Solarthermie Basic Pakets
2
x
EUROTHERM-Solar-PRO Vakuumröhrenkollektor mit 30 Röhren (4,58 m² Kollektorfläche)
12
x
Dachhaken für Frankfurter Pfanne *
2
x
Trägerprofilset für Vakuumröhrenkollektor 30R inkl. Montagezubehör *
1
x
Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
1
x
Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1
x
Solardirekt24 Solar Ausdehnungsgefäß 24 Liter
2
x
Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter *
* Made in Germany
Förderung und Zuschusshöhe durch die KfW:
Unsere Kollektoren sind KFW förderfähig!
Wie hoch ist der voraussichtlicher Zuschussbetrag?
Wie hoch Ihr voraussichtlicher Zuschussbetrag für einzelne energetische Maßnahmen ist, hängt davon ab, wie hoch Ihre förderfähigen Kosten sind. Die KfW berücksichtigt bei einem Einfamilienhaus Kosten bis zu einer Höhe von 30.000 Euro. Davon erhalten Sie maximal 70 % als Zuschuss, also bis zu 21.000 Euro.
Zusätzlich können Sie einen Emissionsminderungszuschlag in Höhe von 2.500 Euro erhalten.
Der Zuschuss setzt sich aus einer Grundförderung und gegebenenfalls einer oder mehreren Bonusförderungen zusammen:
Einzelmaßnahmen
Grundförderung
Effizienzbonus
Klimageschwindigkeitsbobus
Einkommensbonus
Solarthermische Anlagen
30%
20%
30%
Biomasseheizungen
30%
20%
30%
Wärmepumpen
30%
5%
20%
30%
Brennstoffzellenheizung
30%
20%
30%
Wasserstofffähige Heizung(Investitionsmehrkosten)
30%
20%
30%
Innovative Heizungstechnik
30%
20%
30%
Gebäudenetzanschluss
30%
20%
30%
Wärmenetzanschluss
30%
20%
30%
Technische Daten Vakuumröhrenkollektor:
Modell
Eurotherm-Solar PRO
Hersteller
Solardirekt24 GmbH
Konstruktion
Heatpipe Vakuum Röhren Solar Kollektor mit trockener Anbindung
Brutto Fläche
4,58 m2
Absorber Fläche
2,81 m2
Anzahl Kollektorröhren
30
Röhrenlänge
1800 mm
Außendurchmesser Röhre
58 mm
Innendurchmesser Röhre
47 mm
Höhe
1980 mm
Breite
2370 mm
Tiefe
125 mm
Röhrenabstand
75 mm
Nettogewicht
103 kg
Absorptionsgrad
95 %
Empfohlenes Medium
Wasser oder Glykolgemisch (Solarflüssigkeit)
Empfohlener Anstellwinkel
15 - 90°
Empfohlener Volumenstrom
120 l/h
Arbeitsdruck max.
10 bar
Prüfdruck
18 bar
Arbeitsdruck empfohlen
3 bar
Isolierung Sammler
Steinwolle
Anschluss Sammler
22mm Kupferrohr
Tauchhülse
integriert
Material Sammlergehäuse
Aluminium, eloxiert
Material Rahmen
Aluminium, eloxiert
Farbe Sammler & Rahmen
Silber
Material Röhren
Borosilikat-Silizium
Glasstärke
2 mm
Hagelbeständig
bis min. 25mm
Heat-Pipe Kopf
24 mm (70 mm Länge)
Stagnationstemperatur
208 °C
Drain-Back
Geeignet
Steam-Back
Geeignet
Poolanbindung
Geeignet (mit Plattenwärmetauscher)
Installation Schrägdach
Geeignet
Installation Flachdach
Geeignet (mit passender Aufständerung)
Fassadenmontage
Geeignet
Indachmontage
Nicht geeignet
Spiegel
Nein
Empfohlene Speichergröße
ca. 50 Liter pro m2 Kollektorfläche
Technische Daten Solarstation SR21L – inkl. SR258 Solarsteuerung:
Solarstation
Umwälzpumpe
Grundfos Solar 15-65 - Hocheffizienzpumpe
Sicherheitsventil
6 bar
Manometer
0 ... 10 bar
Volumenstromanzeige
1 ... 12 l/min
Schwerkraftbremsen
Öffnungsdruck 20 mbar, aufstellbar
Anschluss für MAG
3/4" AG, flachdichtend
Abgang Sicherheitsventil
1/2" IG
Anschlüsse Solarleitungen
2 x 3/4" IG, 2 x 3/4" AG
Maximaltemperatur
120 °C
Medium
Wasser mit max. 50 % Glykol
Maße
450 x 300 x 158 mm (mit Isolierung)
Solarsteuerung
Max. Anzahl Kollektorenfeld
1
Max. Anzahl Speicher
1
Display
Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur)
5
Relaiausgänge gesamt
4 (davon 1 drehzahlgeregeltes Halbleiterrelais)
T Regelung
Ja
Thermostatfunktion
Ja
Drehzahlregelung
Ja
Frostschutzfunktion
Ja
Kollektorkühlfunktion
Ja
Kollektorminimalbegrenzung
Ja
Kollektornotabschaltung
Ja
Röhrenkollektorfunktion
Ja
Urlaubsfunktion
Ja
Rückkühlfunktion
Ja
Elektrische Zusatzheizung
Ja (mit separaten Schütz)
Thermische Desinfektion
Ja
Speicherschichtladung
Nein
Warmwasserzirkulation
Ja
Datenschnittstelle
Nein
Gehäuse
Kunststoff, PC-ABS und PMMA
Schutzart
IP 20 (DIN EN 60529)
Schutzklasse
I
Umgebungstemperatur
-50° C - 50° C
Abmessung
205 x 150 x 46 mm
Einbau
In Station verbaut
Anzeige
Grafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung
6 Drucktasten in Gehäusefront
Eingänge
1 Eingange für Pt1000 Sensor (Kollektor), 4 Eingänge für NTC10K
Ausgänge
4 Relaiausgänge davon 1 drehzahlgeregeltes Halbleiterrelais
Versorgung
100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme
2,5 W
Technische Daten Dachhaken:
Material
Rostfreier, ferritischer Edelstahl - WNr.: 1.4016
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8mm versetzt // 6 Stück 8 x 13mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamt Maße:
178 x 160 x 130 mm
Schneelast max.
ca. 140kg
Windgeschwindigkeit
max. 60m/s
Ziegeltyp
Formziegel, Dachpfannen, - steine
Technische Daten Trägerprofilset für Vakuumröhrenkollektor inkl. Montagezubehör:
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Technische Daten Solarflüssigkeit:
Siedepunkt
ca. 103 °C
Unverdünnt frostsicher bis
-28 °C
Frostschutz (Eisflockenpunkt) ca.
-28 °C
Frostschutz (Eisstockpunkt) ca.
-35 °C
Temperaturbeständig
bis 180 °C
ph-Wert ca.
8,0 (20 °C)
Dichte
1.035 - 1,045 g/cm3 (20 °C)
Frostschutzbasis
1.2 Monopropylenglykol
Wärmeleitfähigkeit
ca. 0,40 W/m*K (20 °C)
Technische Daten Ausdehnungsgefäß:
Material Ausdehnungsgefäß
Epoxidbeschichteter Stahl
Material Flansch
Eisen verzinkt
Membran
Austauschbare EPDM Membran (hochtemperaturbeständig)
Temperaturbereich
-10 bis 140 °C
Farbe
Weiß (RAL 9010)
Druck max.
10 bar
Anschluss
3/4" AG
Maße in mm (DxH)
280 x 483
Vordruck
2,5 bar
Technische Daten Wandhalterung mit Doppelrückflußverhinderer:
Passend für MAGs von
18 bis 40 Liter
Anschlusskupplung
3/4 Zoll
Ausladung
240 mm
Inklusive
Doppelrückflußverhinderer für eine schnelle und sichere Trennung
Dübel und Schrauben

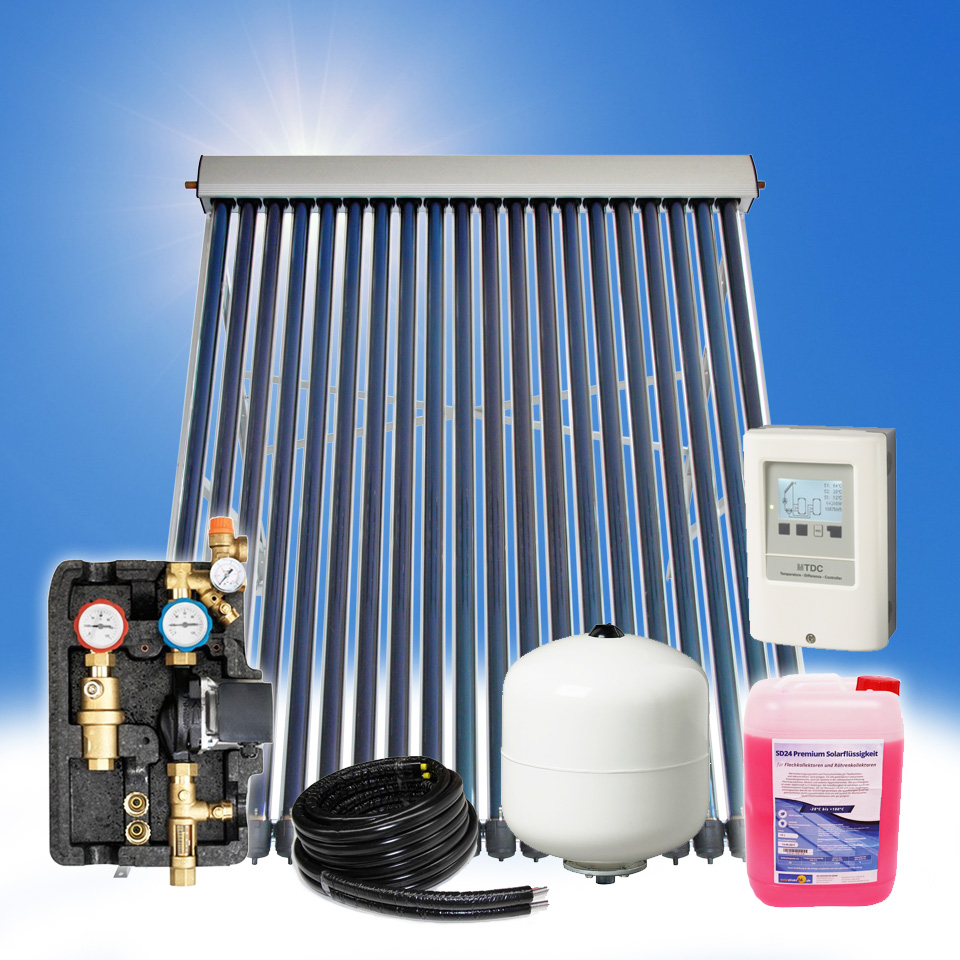

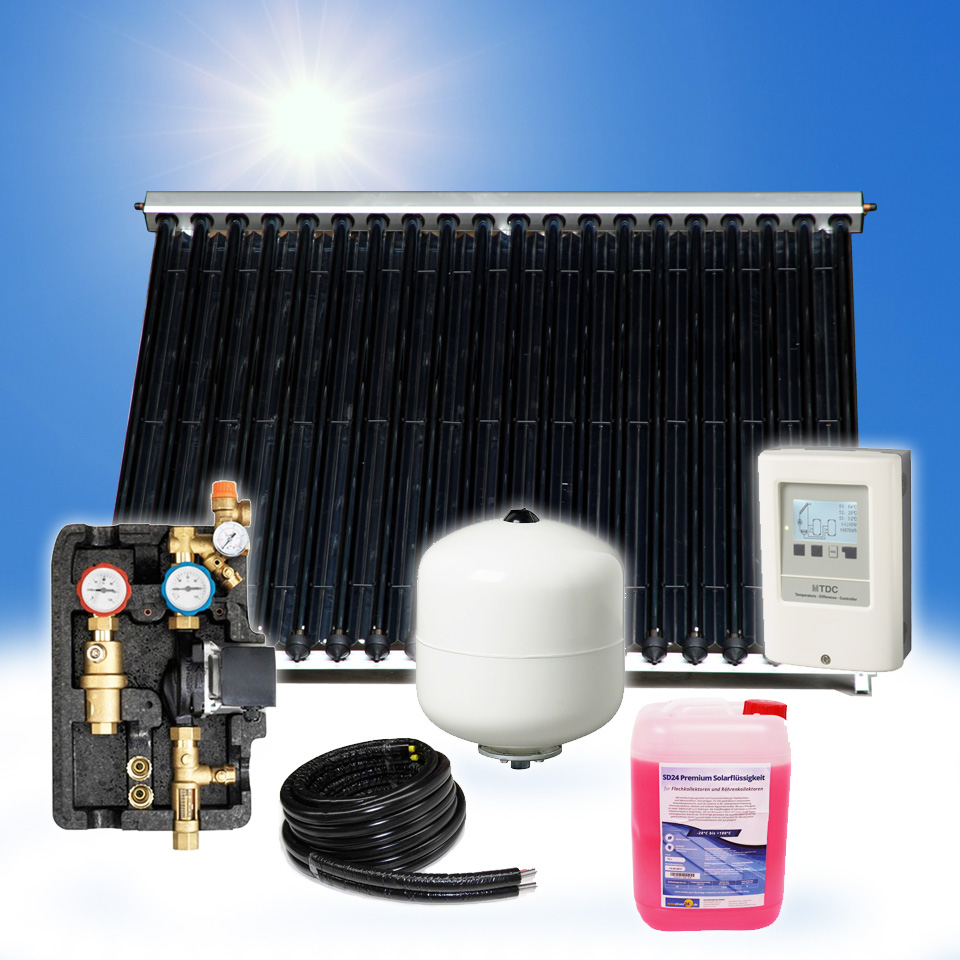

Vakuumröhrenkollektor - Brauchwasser & Heizungs Paket 9,16m² - 825 Liter Speicher
Solarthermiepaket mit unserem EUROTHERM-Solar PRO Vakuumröhrenkollektor 30 R und einem 825 Liter Hygiene - Kombispeicher. Mit diesem Komplettpaket erhalten Sie alle Komponenten zur Neueinrichtung einer solarthermischen Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungs-Anlage problemlos ergänzen. Wir haben dieses Solarthermiepaket als kostengünstiges Komplettpaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauch-Wassererwärmung bzw. Heizungsunterstützung und der damit verbundenen Kostenersparnisse verzichten möchte.Das Solarthermie Brauchwasser & Heizungspaket ist mit einer Bruttokollektorfläche von 9,16m² und dem 825 Liter Hygiene - Kombispeicher für ein 3-4 Personen Haushalt, mit geringen Wasserverbrauch, und eine Wohnfläche bis 100m² ausgelegt. Die Kollektorfläche ist dabei so gewählt, dass Sie Ihren Warmwasserbedarf von Frühling bis Herbst dank der leistungsstarken Heatpipe-Technologie fast vollständig decken können. Unser Vakuumröhrenkollektor von EUROTHERM-Solar PRO arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen. Dadurch ist Ihre Anlage bereits produktiv, wenn andere Solaranlagen noch still stehen. So steht Ihrer warmen Morgendusche mit solar-erwärmtem Wasser nichts mehr im Wege! Dank der rund angeordneten Absorberflächen in den Vakuumröhren des Kollektors sind auch „problematische“ Ausrichtungen mit einer Ost/West Abweichung möglich. Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.
Vorteile
Mit diesem Paket erhalten Sie alle Komponenten für Ihre Solarthermieanlage.
Der leistungsstarke 30 Röhren Vakuumröhrenkollektor von EUROTHERM-Solar PRO garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
Praxiserprobte Komponenten aus hochwertigen Materialen gewährleisten eine lange Lebensdauer der Anlage.
Das Paket wird BAFA gefördert
Mit unseren EUROTHERM-Solar PRO Vakuumröhrenkollektoren - Komplettset investieren Sie in Ihre Zukunft!Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24. Unsere Produkte werden direkt ab Lager in kurzer Zeit zu Ihnen geliefert (2-3 Werktage).
Enthaltene Komponenten
2x EUROTHERM-Solar PRO Vakuumröhrenkollektor mit 30 Röhren (4,58 m² Kollektorfläche je Kollektor)
12x Dachhaken für Frankfurter Pfanne *
2x Trägerprofilset für Vakuumröhrenkollektor 30R inkl. Montagezubehör *
1x Kollektorverbinder 22 mm x 22 mm Klemmringverschraubung * (metallisch dichtend)
2x Verschraubung Übergang DN16 x 22 mm Klemmring * (metallisch dichtend)
1x SD24 - DN 16 - Twin Solarleitung Edelstahlwellrohr 14 mm Isolierung - 15 m (andere Längen möglich)
2x Verschraubung Übergang DN16 x 3/4 Außengewinde * (metallisch dichtend)
2x Verschraubung Übergang DN16 x 3/4 Innengewinde * (metallisch dichtend)
1x SR21H Solarstation mit der SR1568 Solarsteuerung und Shinhoo Solar GPA20-8-130 Hocheffizienzpumpe
1x Solardirekt24 Solar Ausdehnungsgefäß 24 Liter
1x Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1x Anschlussrohr für Ausdehnungsgefäß DN16 / 80 cm *
1x Hygiene-Kombi-Speicher mit zwei Wärmetauschern 825 Liter inkl. 100 mm Isolierung*
4x Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter
1x Gewindedichtband Grobgewinde (Hochtemperaturbeständig) *
2x Solar Flex Tape (1,5 Meter) *
2x Solar UV Tape (2 Meter) *
2x Wärmeleitpaste 55 g
1x Brauchwassermischer 22 mm Klemmring
1x Orkli Drei-Wege-Zonenventil 3/4 Zoll Außengewinde Solar
* Made in Germany
Förderung BAFA (Bundesamt für Wirtschaft und Ausfuhrkontrolle)
Unsere Kollektoren sind durch Zertifizierung voll BAFA förderfähig. Weitere Informationen finden Sie unter www.bafa.de
Solarthermie Basic Paket – Linuo Ritter Flachkollektoren – 4,0 m² – Aufdachmontage
Mit diesem Basic Paket und dem enthaltenen Linuo Ritter international Flachkollektor FP2000 (P-G/0.8-T/L/LT-1.82) – 2,0 m² erhalten Sie ein kostengünstiges Starterpaket für eine solarthermische Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungsanlage ergänzen. Flachkollektoren sind die am häufigsten verwendeten Kollektoren bei Solarthermieanlagen. Zwei Gründe für deren Beliebtheit sind die bewährte Technik und Optik auf dem Dach.Wir haben dieses Solarthermiepaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauchwassererwärmung und der damit verbundenen Kostenersparnisse verzichten möchte.Unser Flachkollektor von Linuo Ritter arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen (diffuses Licht). So steht Ihrer warmen Morgendusche mit Solar erwärmtem Wasser nichts mehr im Wege!Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.
Vorteile des Solarthermie Basic Pakets
-
Mit diesem Paket erhalten die Grundausstattung für Ihre Solarthermieanlage.
-
Der leistungsstarke Flachkollektor FP2000 von Linuo Ritter garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
-
Praxiserprobte Komponenten aus hochwertigen Materialien gewährleisten eine lange Lebensdauer der Anlage.
-
Montagefreundlich
-
5 Jahre Garantie auf den Kollektor
-
Alle notwendigen Zulassungen nach DIN Certco
-
Solar Keymark zertifiziert
Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24. Unsere Produkte werden direkt ab Lager in kurzer Zeit zu Ihnen geliefert (2-3 Werktage).
Komponenten des Solarthermie Basic Pakets
2
x
Linuo Ritter Flachkollektor – FP2000 (P-G/0.8-T/L/LT-1.82) – 2,0 m²
1
x
Verbindungsset für 2 Flachkollektoren *
1
x
2er-Set Stopfen *
1
x
Aufdachmontageset für 2 Flachkollektoren inkl. Dachhaken *
1
x
Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
1
x
Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1
x
Solardirekt24 Solar Ausdehnungsgefäß 18 Liter
1
x
Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter *
* Made in Germany
Förderung und Zuschusshöhe durch die KfW:
Unsere Kollektoren sind KFW förderfähig!
Wie hoch ist der voraussichtlicher Zuschussbetrag?
Wie hoch Ihr voraussichtlicher Zuschussbetrag für einzelne energetische Maßnahmen ist, hängt davon ab, wie hoch Ihre förderfähigen Kosten sind. Die KfW berücksichtigt bei einem Einfamilienhaus Kosten bis zu einer Höhe von 30.000 Euro. Davon erhalten Sie maximal 70 % als Zuschuss, also bis zu 21.000 Euro.
Zusätzlich können Sie einen Emissionsminderungszuschlag in Höhe von 2.500 Euro erhalten.
Der Zuschuss setzt sich aus einer Grundförderung und gegebenenfalls einer oder mehreren Bonusförderungen zusammen:
Einzelmaßnahmen
Grundförderung
Effizienzbonus
Klimageschwindigkeitsbobus
Einkommensbonus
Solarthermische Anlagen
30%
20%
30%
Biomasseheizungen
30%
20%
30%
Wärmepumpen
30%
5%
20%
30%
Brennstoffzellenheizung
30%
20%
30%
Wasserstofffähige Heizung(Investitionsmehrkosten)
30%
20%
30%
Innovative Heizungstechnik
30%
20%
30%
Gebäudenetzanschluss
30%
20%
30%
Wärmenetzanschluss
30%
20%
30%
Technische Daten des Linuo Ritter Flachkollektor:
Bruttofläche
2,00 m²
Absorberfläche
1,85 m²
Länge
2.000 mm
Breite
1.000 mm
Höhe
95 mm
Prüfdruck
10 bar
Betriebsdruck
6 bar
Flüssigkeitsinhalt
1,4 l
Durchfluss pro m²
15 - 40 l/h
Gewicht
35 kg
Ausführung
Vertikale Montage
Rahmen
Aluminium
Rückwand
Verzinktes Stahlblech / Dicke 0,4 mm
Glas
Solarglas mit blauer Beschichtung
Glasstärke
3,2 mm
Wärmedämmung
Mineralwolle
Dämmdicke
50 mm
Stagnationstemperatur
216,9 °C
Absorber
Aluminium
Beschichtung
Vakuumbeschichtet hochselektiv
Anschluss
4 x 22 mm Kupfer
Technische Daten Solarstation SR21L – inkl. SR258 Solarsteuerung:
Solarstation
Umwälzpumpe
Grundfos Solar 15-65 - Hocheffizienzpumpe
Sicherheitsventil
6 bar
Manometer
0 ... 10 bar
Volumenstromanzeige
1 ... 12 l/min
Schwerkraftbremsen
Öffnungsdruck 20 mbar, aufstellbar
Anschluss für MAG
3/4" AG, flachdichtend
Abgang Sicherheitsventil
1/2" IG
Anschlüsse Solarleitungen
2 x 3/4" IG, 2 x 3/4" AG
Maximaltemperatur
120 °C
Medium
Wasser mit max. 50 % Glykol
Maße
450 x 300 x 158 mm (mit Isolierung)
Solarsteuerung
Max. Anzahl Kollektorenfeld
1
Max. Anzahl Speicher
1
Display
Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur)
5
Relaiausgänge gesamt
4 (davon 1 drehzahlgeregeltes Halbleiterrelais)
T Regelung
Ja
Thermostatfunktion
Ja
Drehzahlregelung
Ja
Frostschutzfunktion
Ja
Kollektorkühlfunktion
Ja
Kollektorminimalbegrenzung
Ja
Kollektornotabschaltung
Ja
Röhrenkollektorfunktion
Ja
Urlaubsfunktion
Ja
Rückkühlfunktion
Ja
Elektrische Zusatzheizung
Ja (mit separaten Schütz)
Thermische Desinfektion
Ja
Speicherschichtladung
Nein
Warmwasserzirkulation
Ja
Datenschnittstelle
Nein
Gehäuse
Kunststoff, PC-ABS und PMMA
Schutzart
IP 20 (DIN EN 60529)
Schutzklasse
I
Umgebungstemperatur
-50° C - 50° C
Abmessung
205 x 150 x 46 mm
Einbau
In Station verbaut
Anzeige
Grafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung
6 Drucktasten in Gehäusefront
Eingänge
1 Eingange für Pt1000 Sensor (Kollektor), 4 Eingänge für NTC10K
Ausgänge
4 Relaiausgänge davon 1 drehzahlgeregeltes Halbleiterrelais
Versorgung
100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme
2,5 W
Technische Daten Dachhaken:
Material
Rostfreier, ferritischer Edelstahl - WNr.: 1.4016
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8mm versetzt // 6 Stück 8 x 13mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamt Maße:
178 x 160 x 130 mm
Schneelast max.
ca. 140kg
Windgeschwindigkeit
max. 60m/s
Ziegeltyp
Formziegel, Dachpfannen, - steine
Technische Daten Trägerprofilset für Linuo Ritter Flachkollektor inkl. Montagezubehör:
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Technische Daten Solarflüssigkeit:
Siedepunkt
ca. 103 °C
Unverdünnt frostsicher bis
-28 °C
Frostschutz (Eisflockenpunkt) ca.
-28 °C
Frostschutz (Eisstockpunkt) ca.
-35 °C
Temperaturbeständig
bis 180 °C
ph-Wert ca.
8,0 (20 °C)
Dichte
1.035 - 1,045 g/cm3 (20 °C)
Frostschutzbasis
1.2 Monopropylenglykol
Wärmeleitfähigkeit
ca. 0,40 W/m*K (20 °C)
Technische Daten Ausdehnungsgefäß:
Material Ausdehnungsgefäß
Epoxidbeschichteter Stahl
Material Flansch
Eisen verzinkt
Membran
Austauschbare EPDM Membran (hochtemperaturbeständig)
Temperaturbereich
-10 bis 140 °C
Farbe
Weiß (RAL 9010)
Druck max.
10 bar
Anschluss
3/4" AG
Maße in mm (DxH)
280 x 430
Vordruck
2,5 bar
Technische Daten Wandhalterung mit Doppelrückflußverhinderer:
Passend für MAGs von
18 bis 40 Liter
Anschlusskupplung
3/4 Zoll
Ausladung
240 mm
Inklusive
Doppelrückflußverhinderer für eine schnelle und sichere Trennung
Dübel und Schrauben
Solarthermie Basic Paket – Linuo Ritter Flachkollektoren – 6,0 m² – Aufdachmontage
Mit diesem Basic Paket und dem enthaltenen Linuo Ritter international Flachkollektor FP2000 (P-G/0.8-T/L/LT-1.82) – 2,0 m² erhalten Sie ein kostengünstiges Starterpaket für eine solarthermische Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungsanlage ergänzen. Flachkollektoren sind die am häufigsten verwendeten Kollektoren bei Solarthermieanlagen. Zwei Gründe für deren Beliebtheit sind die bewährte Technik und Optik auf dem Dach.Wir haben dieses Solarthermiepaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauchwassererwärmung und der damit verbundenen Kostenersparnisse verzichten möchte.Unser Flachkollektor von Linuo Ritter arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen (diffuses Licht). So steht Ihrer warmen Morgendusche mit Solar erwärmtem Wasser nichts mehr im Wege!Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.
Vorteile des Solarthermie Basic Pakets
-
Mit diesem Paket erhalten die Grundausstattung für Ihre Solarthermieanlage.
-
Der leistungsstarke Flachkollektor FP2000 von Linuo Ritter garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
-
Praxiserprobte Komponenten aus hochwertigen Materialien gewährleisten eine lange Lebensdauer der Anlage.
-
Montagefreundlich
-
5 Jahre Garantie auf den Kollektor
-
Alle notwendigen Zulassungen nach DIN Certco
-
Solar Keymark zertifiziert
Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24. Unsere Produkte werden direkt ab Lager in kurzer Zeit zu Ihnen geliefert (2-3 Werktage).
Komponenten des Solarthermie Basic Pakets

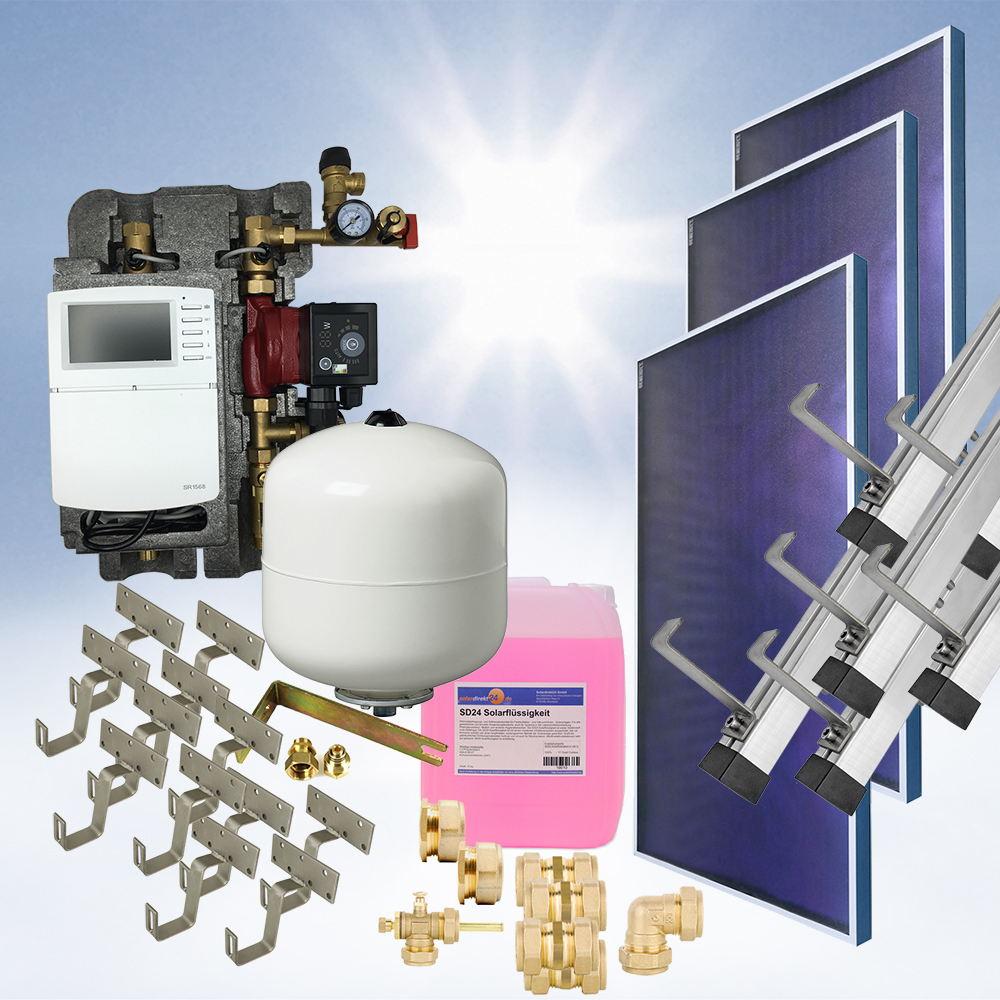

3
x
Linuo Ritter Flachkollektor – FP2000 (P-G/0.8-T/L/LT-1.82) – 2,0 m²
1
x
Verbindungsset für 3 Flachkollektoren *
1
x
2er-Set Stopfen *
1
x
Aufdachmontageset für 3 Flachkollektoren inkl. Dachhaken *
1
x
Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
1
x
Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1
x
Solardirekt24 Solar Ausdehnungsgefäß 24 Liter
1
x
Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter *
* Made in Germany
Förderung und Zuschusshöhe durch die KfW:
Unsere Kollektoren sind KFW förderfähig!
Wie hoch ist der voraussichtlicher Zuschussbetrag?
Wie hoch Ihr voraussichtlicher Zuschussbetrag für einzelne energetische Maßnahmen ist, hängt davon ab, wie hoch Ihre förderfähigen Kosten sind. Die KfW berücksichtigt bei einem Einfamilienhaus Kosten bis zu einer Höhe von 30.000 Euro. Davon erhalten Sie maximal 70 % als Zuschuss, also bis zu 21.000 Euro.
Zusätzlich können Sie einen Emissionsminderungszuschlag in Höhe von 2.500 Euro erhalten.
Der Zuschuss setzt sich aus einer Grundförderung und gegebenenfalls einer oder mehreren Bonusförderungen zusammen:
Einzelmaßnahmen
Grundförderung
Effizienzbonus
Klimageschwindigkeitsbobus
Einkommensbonus
Solarthermische Anlagen
30%
20%
30%
Biomasseheizungen
30%
20%
30%
Wärmepumpen
30%
5%
20%
30%
Brennstoffzellenheizung
30%
20%
30%
Wasserstofffähige Heizung(Investitionsmehrkosten)
30%
20%
30%
Innovative Heizungstechnik
30%
20%
30%
Gebäudenetzanschluss
30%
20%
30%
Wärmenetzanschluss
30%
20%
30%
Technische Daten des Linuo Ritter Flachkollektor:
Bruttofläche
2,00 m²
Absorberfläche
1,85 m²
Länge
2.000 mm
Breite
1.000 mm
Höhe
95 mm
Prüfdruck
10 bar
Betriebsdruck
6 bar
Flüssigkeitsinhalt
1,4 l
Durchfluss pro m²
15 - 40 l/h
Gewicht
35 kg
Ausführung
Vertikale Montage
Rahmen
Aluminium
Rückwand
Verzinktes Stahlblech / Dicke 0,4 mm
Glas
Solarglas mit blauer Beschichtung
Glasstärke
3,2 mm
Wärmedämmung
Mineralwolle
Dämmdicke
50 mm
Stagnationstemperatur
216,9 °C
Absorber
Aluminium
Beschichtung
Vakuumbeschichtet hochselektiv
Anschluss
4 x 22 mm Kupfer
Technische Daten Solarstation SR21L – inkl. SR258 Solarsteuerung:
Solarstation
Umwälzpumpe
Grundfos Solar 15-65 - Hocheffizienzpumpe
Sicherheitsventil
6 bar
Manometer
0 ... 10 bar
Volumenstromanzeige
1 ... 12 l/min
Schwerkraftbremsen
Öffnungsdruck 20 mbar, aufstellbar
Anschluss für MAG
3/4" AG, flachdichtend
Abgang Sicherheitsventil
1/2" IG
Anschlüsse Solarleitungen
2 x 3/4" IG, 2 x 3/4" AG
Maximaltemperatur
120 °C
Medium
Wasser mit max. 50 % Glykol
Maße
450 x 300 x 158 mm (mit Isolierung)
Solarsteuerung
Max. Anzahl Kollektorenfeld
1
Max. Anzahl Speicher
1
Display
Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur)
5
Relaiausgänge gesamt
4 (davon 1 drehzahlgeregeltes Halbleiterrelais)
T Regelung
Ja
Thermostatfunktion
Ja
Drehzahlregelung
Ja
Frostschutzfunktion
Ja
Kollektorkühlfunktion
Ja
Kollektorminimalbegrenzung
Ja
Kollektornotabschaltung
Ja
Röhrenkollektorfunktion
Ja
Urlaubsfunktion
Ja
Rückkühlfunktion
Ja
Elektrische Zusatzheizung
Ja (mit separaten Schütz)
Thermische Desinfektion
Ja
Speicherschichtladung
Nein
Warmwasserzirkulation
Ja
Datenschnittstelle
Nein
Gehäuse
Kunststoff, PC-ABS und PMMA
Schutzart
IP 20 (DIN EN 60529)
Schutzklasse
I
Umgebungstemperatur
-50° C - 50° C
Abmessung
205 x 150 x 46 mm
Einbau
In Station verbaut
Anzeige
Grafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung
6 Drucktasten in Gehäusefront
Eingänge
1 Eingange für Pt1000 Sensor (Kollektor), 4 Eingänge für NTC10K
Ausgänge
4 Relaiausgänge davon 1 drehzahlgeregeltes Halbleiterrelais
Versorgung
100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme
2,5 W
Technische Daten Dachhaken:
Material
Rostfreier, ferritischer Edelstahl - WNr.: 1.4016
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8mm versetzt // 6 Stück 8 x 13mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamt Maße:
178 x 160 x 130 mm
Schneelast max.
ca. 140kg
Windgeschwindigkeit
max. 60m/s
Ziegeltyp
Formziegel, Dachpfannen, - steine
Technische Daten Trägerprofilset für Linuo Ritter Flachkollektor inkl. Montagezubehör:
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Technische Daten Solarflüssigkeit:
Siedepunkt
ca. 103 °C
Unverdünnt frostsicher bis
-28 °C
Frostschutz (Eisflockenpunkt) ca.
-28 °C
Frostschutz (Eisstockpunkt) ca.
-35 °C
Temperaturbeständig
bis 180 °C
ph-Wert ca.
8,0 (20 °C)
Dichte
1.035 - 1,045 g/cm3 (20 °C)
Frostschutzbasis
1.2 Monopropylenglykol
Wärmeleitfähigkeit
ca. 0,40 W/m*K (20 °C)
Technische Daten Ausdehnungsgefäß:
Material Ausdehnungsgefäß
Epoxidbeschichteter Stahl
Material Flansch
Eisen verzinkt
Membran
Austauschbare EPDM Membran (hochtemperaturbeständig)
Temperaturbereich
-10 bis 140 °C
Farbe
Weiß (RAL 9010)
Druck max.
10 bar
Anschluss
3/4" AG
Maße in mm (DxH)
280 x 483
Vordruck
2,5 bar
Technische Daten Wandhalterung mit Doppelrückflußverhinderer:
Passend für MAGs von
18 bis 40 Liter
Anschlusskupplung
3/4 Zoll
Ausladung
240 mm
Inklusive
Doppelrückflußverhinderer für eine schnelle und sichere Trennung
Dübel und Schrauben
Vakuumröhrenkollektor PRO Black-Line - Brauchwasser Paket 4,58m² - 300 Liter Speicher (BW-5.300)
Solarthermiepaket mit unserem EUROTHERM-Solar-PRO Black-Line Vakuumröhrenkollektor 30 R und einem 300 Liter Solarspeicher (bivalent). Mit diesem Komplettpaket erhalten Sie alle Komponenten zur Neueinrichtung einer solarthermischen Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungs-Anlage problemlos ergänzen. Wir haben dieses Solarthermiepaket als kostengünstiges Komplettpaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauch-Wassererwärmung und der damit verbundenen Kostenersparnisse verzichten möchte.Das Solarthermie Brauchwasser Paket ist mit einer Bruttokollektorfläche von 4,58m² und dem 300 Liter Solarspeicher (bivalent) für ein 2-4 Personen Haushalt ausgelegt. Die Kollektorfläche ist dabei so gewählt, dass Sie Ihren Warmwasserbedarf von Frühling bis Herbst dank der leistungsstarken Heatpipe-Technologie fast vollständig decken können. Unser Vakuumröhrenkollektor EUROTHERM-Solar-PRO Black-Line arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen. Dadurch ist Ihre Anlage bereits produktiv, wenn andere Solaranlagen noch still stehen. So steht Ihrer warmen Morgendusche mit solar-erwärmtem Wasser nichts mehr im Wege! Dank der rund angeordneten Absorberflächen in den Vakuumröhren des Kollektors sind auch „problematische“ Ausrichtungen mit einer Ost/West Abweichung möglich. Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.
Vorteile des Brauchwasser-Pakets
Mit diesem Paket erhalten Sie alle Komponenten für Ihre Solarthermieanlage.
Der leistungsstarke 30 Röhren Vakuumröhrenkollektor EUROTHERM-Solar-PRO Black-Line garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
Praxiserprobte Komponenten aus hochwertigen Materialen gewährleisten eine lange Lebensdauer der Anlage.
Röhren einfach zu wechseln, ohne Solarkreisentleerung-Vakuum im Doppelmantel-Rohrglas (Thermoskannen-Prinzip)
Montagefreundliche einfache Installation
Aufeinander abgestimmte Komponenten
5 Jahre Garantie auf den Kollektor
Zertifiziert durch das ISE in Freiburg (Fraunhoferinstitut für Solare Energiesysteme)
Alle notwendigen Zulassungen nach DIN Certco
Solar Keymark zertifiziert
Mit unseren EUROTHERM-Solar-PRO Black-Line Vakuumröhrenkollektoren - Komplettset investieren Sie in Ihre Zukunft!
Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24.
Enthaltene Komponenten:
1x Eurotherm-Solar PRO Black-Line Vakuumröhrenkollektor 30R (4,58 qm)
6x Dachhaken für Frankfurter Pfanne *
1x Trägerprofilset für Vakuumröhrenkollektor 30R inkl. Montagezubehör *
2x Verschraubung Übergang DN16 x 22 mm Klemmring * (metallisch dichtend)
1x DN16 - Twin Solarleitung Edelstahlwellrohr 14 mm Isolierung – 15 m * (andere Längen möglich)
2x Verschraubung Übergang DN16 x 3/4" Außengewinde * (metallisch dichtend)
2x Verschraubung Übergang DN16 x 3/4" Innengewinde * (metallisch dichtend)
1x Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
1x Anschlussrohr für Ausdehnungsgefäß DN16 / 80 cm *
1x Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1x Solardirekt24 Solar Ausdehnungsgefäß 24 Liter
1x Warmwasserspeicher, Boiler, Brauchwasser-, Trinkwasserspeicher 2WT – 300 L
2x Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter *
1x Gewindedichtband Grobgewinde (Hochtemperaturbeständig) *
1x Wärmeleitpaste 55 g
1x Brauchwassermischer 22 mm Klemmring
* Made in Germany
Förderung BAFA (Bundesamt für Wirtschaft und Ausfuhrkontrolle)
Unsere Kollektoren sind durch Zertifizierung voll BAFA förderfähig. Weitere Informationen finden Sie unter www.bafa.de
Vakuumröhrenkollektor CPC - Brauchwasser Paket 3,43m² - 200 Liter Speicher (BW-4.200)
Solarthermiepaket mit unserem EUROTHERM-Solar-PRO-CPC Vakuumröhrenkollektor 16 R und einem 200 Liter Solarspeicher (bivalent). Mit diesem Komplettpaket erhalten Sie alle Komponenten zur Neueinrichtung einer solarthermischen Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungs-Anlage problemlos ergänzen. Wir haben dieses Solarthermiepaket als kostengünstiges Komplettpaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauch-Wassererwärmung und der damit verbundenen Kostenersparnisse verzichten möchte.Das Solarthermie Brauchwasser Paket ist mit einer Bruttokollektorfläche von 3,43m² und dem 200 Liter Solarspeicher (bivalent) für ein 1-3 Personen Haushalt ausgelegt. Die Kollektorfläche ist dabei so gewählt, dass Sie Ihren Warmwasserbedarf von Frühling bis Herbst dank der leistungsstarken Heatpipe-Technologie fast vollständig decken können. Unser Vakuumröhrenkollektor EUROTHERM-Solar-PRO-CPC arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen. Dadurch ist Ihre Anlage bereits produktiv, wenn andere Solaranlagen noch still stehen. So steht Ihrer warmen Morgendusche mit solar-erwärmtem Wasser nichts mehr im Wege! Dank der rund angeordneten Absorberflächen in den Vakuumröhren des Kollektors sind auch „problematische“ Ausrichtungen mit einer Ost/West Abweichung möglich. Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.
Vorteile des Brauchwasser-Pakets
Mit diesem Paket erhalten Sie alle Komponenten für Ihre Solarthermieanlage.
Der leistungsstarke 16 Röhren Vakuumröhrenkollektor EUROTHERM-Solar-PRO-CPC garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
Praxiserprobte Komponenten aus hochwertigen Materialen gewährleisten eine lange Lebensdauer der Anlage.
Röhren einfach zu wechseln, ohne Solarkreisentleerung-Vakuum im Doppelmantel-Rohrglas (Thermoskannen-Prinzip)
Montagefreundliche einfache Installation
Aufeinander abgestimmte Komponenten
5 Jahre Garantie auf den Kollektor
Zertifiziert durch das ISE in Freiburg (Fraunhoferinstitut für Solare Energiesysteme)
Alle notwendigen Zulassungen nach DIN Certco
Solar Keymark zertifiziert
Mit unseren EUROTHERM-Solar-PRO-CPC Vakuumröhrenkollektoren - Komplettset investieren Sie in Ihre Zukunft!
Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24.
Enthaltene Komponenten:
1x Eurotherm-Solar-PRO-CPC Vakuumröhrenkollektor 16R (3,43 qm)
4x Dachhaken für Frankfurter Pfanne *
1x Trägerprofilset für Vakuumröhrenkollektor 16R CPC inkl. Montagezubehör *
2x Verschraubung Übergang DN16 x 22 mm Klemmring * (metallisch dichtend)
1x DN16 - Twin Solarleitung Edelstahlwellrohr 14 mm Isolierung – 15 m * (andere Längen möglich)
2x Verschraubung Übergang DN16 x 3/4" Außengewinde * (metallisch dichtend)
2x Verschraubung Übergang DN16 x 3/4" Innengewinde * (metallisch dichtend)
1x Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
1x Anschlussrohr für Ausdehnungsgefäß DN16 / 80 cm *
1x Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1x Solardirekt24 Solar Ausdehnungsgefäß 18 Liter
1x Warmwasserspeicher Boiler Brauchwasser-, Trinkwasserspeicher 2WT – 200 L
2x Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter *
1x Gewindedichtband Grobgewinde (Hochtemperaturbeständig) *
1x Wärmeleitpaste 55 g
1x Brauchwassermischer 22 mm Klemmring
* Made in Germany
Förderung BAFA (Bundesamt für Wirtschaft und Ausfuhrkontrolle)
Unsere Kollektoren sind durch Zertifizierung voll BAFA förderfähig. Weitere Informationen finden Sie unter www.bafa.de
Vakuumröhrenkollektor CPC - Brauchwasser Paket 4,28m² - 200 Liter Speicher (BW-4.200)
Solarthermiepaket mit unserem EUROTHERM-Solar-PRO-CPC Vakuumröhrenkollektor 20 R und einem 200 Liter Solarspeicher (bivalent). Mit diesem Komplettpaket erhalten Sie alle Komponenten zur Neueinrichtung einer solarthermischen Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungs-Anlage problemlos ergänzen. Wir haben dieses Solarthermiepaket als kostengünstiges Komplettpaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauch-Wassererwärmung und der damit verbundenen Kostenersparnisse verzichten möchte.Das Solarthermie Brauchwasser Paket ist mit einer Bruttokollektorfläche von 4,28m² und dem 200 Liter Solarspeicher (bivalent) für ein 1-3 Personen Haushalt ausgelegt. Die Kollektorfläche ist dabei so gewählt, dass Sie Ihren Warmwasserbedarf von Frühling bis Herbst dank der leistungsstarken Heatpipe-Technologie fast vollständig decken können. Unser Vakuumröhrenkollektor EUROTHERM-Solar-PRO-CPC arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen. Dadurch ist Ihre Anlage bereits produktiv, wenn andere Solaranlagen noch still stehen. So steht Ihrer warmen Morgendusche mit solar-erwärmtem Wasser nichts mehr im Wege! Dank der rund angeordneten Absorberflächen in den Vakuumröhren des Kollektors sind auch „problematische“ Ausrichtungen mit einer Ost/West Abweichung möglich. Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.
Vorteile des Brauchwasser-Pakets
Mit diesem Paket erhalten Sie alle Komponenten für Ihre Solarthermieanlage.
Der leistungsstarke 20 Röhren Vakuumröhrenkollektor EUROTHERM-Solar-PRO-CPC garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
Praxiserprobte Komponenten aus hochwertigen Materialen gewährleisten eine lange Lebensdauer der Anlage.
Röhren einfach zu wechseln, ohne Solarkreisentleerung-Vakuum im Doppelmantel-Rohrglas (Thermoskannen-Prinzip)
Montagefreundliche einfache Installation
Aufeinander abgestimmte Komponenten
5 Jahre Garantie auf den Kollektor
Zertifiziert durch das ISE in Freiburg (Fraunhoferinstitut für Solare Energiesysteme)
Alle notwendigen Zulassungen nach DIN Certco
Solar Keymark zertifiziert
Mit unseren EUROTHERM-Solar-PRO-CPC Vakuumröhrenkollektoren - Komplettset investieren Sie in Ihre Zukunft!
Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24.
Enthaltene Komponenten:
1x Eurotherm-Solar-PRO-CPC Vakuumröhrenkollektor 20R (4,28 qm)
6x Dachhaken für Frankfurter Pfanne *
1x Trägerprofilset für Vakuumröhrenkollektor 20R CPC inkl. Montagezubehör *
2x Verschraubung Übergang DN16 x 22 mm Klemmring * (metallisch dichtend)
1x DN16 - Twin Solarleitung Edelstahlwellrohr 14 mm Isolierung – 15 m * (andere Längen möglich)
2x Verschraubung Übergang DN16 x 3/4" Außengewinde * (metallisch dichtend)
2x Verschraubung Übergang DN16 x 3/4" Innengewinde * (metallisch dichtend)
1x Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
1x Anschlussrohr für Ausdehnungsgefäß DN16 / 80 cm *
1x Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1x Solardirekt24 Solar Ausdehnungsgefäß 18 Liter
1x Warmwasserspeicher Boiler Brauchwasser-, Trinkwasserspeicher 2WT – 200 L
2x Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter *
1x Gewindedichtband Grobgewinde (Hochtemperaturbeständig) *
1x Wärmeleitpaste 55 g
1x Brauchwassermischer 22 mm Klemmring
* Made in Germany
Förderung BAFA (Bundesamt für Wirtschaft und Ausfuhrkontrolle)
Unsere Kollektoren sind durch Zertifizierung voll BAFA förderfähig. Weitere Informationen finden Sie unter www.bafa.de
Solarthermie Basic Paket - Eurotherm-Solar-PRO Vakuumröhrenkollektor - 3,1m²
Mit diesem Basic Paket und dem enthaltenen EUROTHERM-SOLAR-PRO Vakuumröhrenkollektor 20R erhalten Sie ein kostengünstiges Starterpaket für eine solarthermische Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungsanlage ergänzen. Wir haben dieses Solarthermiepaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauchwassererwärmung und der damit verbundenen Kostenersparnisse verzichten möchte.Unser Vakuumröhrenkollektor von EUROTHERM-SOLAR-PRO arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen (diffuses Licht). So steht Ihrer warmen Morgendusche mit solar erwärmtem Wasser nichts mehr im Wege! Dank der rund angeordneten Absorberflächen in den Vakuumröhren sind auch „problematische“ Ausrichtungen mit einer Ost/West Abweichung möglich.Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.Mit unseren EUROTHERM-SOLAR-PRO Vakuumröhrenkollektoren - investieren Sie in Ihre Zukunft!
Vorteile des Solarthermie Basic Pakets
-
Mit diesem Paket erhalten die Grundausstattung für Ihre Solarthermieanlage.
-
Der leistungsstarke 20 Röhren Vakuumröhrenkollektor von EUROTHERM-SOLAR-PRO garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
-
Praxiserprobte Komponenten aus hochwertigen Materialen gewährleisten eine lange Lebensdauer der Anlage.
-
Röhren einfach zu wechseln, ohne Solarkreisentleerung
-
Vakuum im Doppelmantel-Rohrglas (Thermoskannen-Prinzip)
-
Montagefreundlich
-
5 Jahre Garantie auf den Kollektor
-
Zertifiziert durch das ISE in Freiburg (Fraunhoferinstitut für Solare Energiesysteme)
-
Alle notwendigen Zulassungen nach DIN Certco
-
Solar Keymark zertifiziert
Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24.
Komponenten des Solarthermie Basic Pakets
1
x
EUROTHERM-SOLAR-PRO Vakuumröhrenkollektor mit 20 Röhren (3,1 m² Kollektorfläche)
4
x
Dachhaken für Frankfurter Pfanne *
1
x
Trägerprofilset für Vakuumröhrenkollektor 20R inkl. Montagezubehör *
1
x
Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
1
x
Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1
x
Solardirekt24 Solar Ausdehnungsgefäß 18 Liter
1
x
Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter *
* Made in Germany
Förderung und Zuschusshöhe durch die KfW:
Unsere Kollektoren sind KFW förderfähig!
Wie hoch ist der voraussichtlicher Zuschussbetrag?
Wie hoch Ihr voraussichtlicher Zuschussbetrag für einzelne energetische Maßnahmen ist, hängt davon ab, wie hoch Ihre förderfähigen Kosten sind. Die KfW berücksichtigt bei einem Einfamilienhaus Kosten bis zu einer Höhe von 30.000 Euro. Davon erhalten Sie maximal 70 % als Zuschuss, also bis zu 21.000 Euro.
Zusätzlich können Sie einen Emissionsminderungszuschlag in Höhe von 2.500 Euro erhalten.
Der Zuschuss setzt sich aus einer Grundförderung und gegebenenfalls einer oder mehreren Bonusförderungen zusammen:
Einzelmaßnahmen
Grundförderung
Effizienzbonus
Klimageschwindigkeitsbobus
Einkommensbonus
Solarthermische Anlagen
30%
20%
30%
Biomasseheizungen
30%
20%
30%
Wärmepumpen
30%
5%
20%
30%
Brennstoffzellenheizung
30%
20%
30%
Wasserstofffähige Heizung(Investitionsmehrkosten)
30%
20%
30%
Innovative Heizungstechnik
30%
20%
30%
Gebäudenetzanschluss
30%
20%
30%
Wärmenetzanschluss
30%
20%
30%
Technische Daten Vakuumröhrenkollektor:
Modell
Eurotherm-Solar PRO
Hersteller
Solardirekt24 GmbH
Konstruktion
Heatpipe Vakuum Röhren Solar Kollektor mit trockener Anbindung
Brutto Fläche
3,10 m2
Absorber Fläche
1,87 m2
Anzahl Kollektorröhren
20
Röhrenlänge
1800 mm
Außendurchmesser Röhre
58 mm
Innendurchmesser Röhre
47 mm
Höhe
1980 mm
Breite
1634 mm
Tiefe
125 mm
Röhrenabstand
75 mm
Nettogewicht
69 kg
Absorptionsgrad
95 %
Empfohlenes Medium
Wasser oder Glykolgemisch (Solarflüssigkeit)
Empfohlener Anstellwinkel
15 - 90°
Empfohlener Volumenstrom
120 l/h
Arbeitsdruck max.
10 bar
Prüfdruck
18 bar
Arbeitsdruck empfohlen
3 bar
Isolierung Sammler
Steinwolle
Anschluss Sammler
22mm Kupferrohr
Tauchhülse
integriert
Material Sammlergehäuse
Aluminium, eloxiert
Material Rahmen
Aluminium, eloxiert
Farbe Sammler & Rahmen
Silber
Material Röhren
Borosilikat-Silizium
Glasstärke
2 mm
Hagelbeständig
bis min. 25mm
Heat-Pipe Kopf
24 mm (70 mm Länge)
Stagnationstemperatur
208 °C
Drain-Back
Geeignet
Steam-Back
Geeignet
Poolanbindung
Geeignet (mit Plattenwärmetauscher)
Installation Schrägdach
Geeignet
Installation Flachdach
Geeignet (mit passender Aufständerung)
Fassadenmontage
Geeignet
Indachmontage
Nicht geeignet
Spiegel
Nein
Empfohlene Speichergröße
ca. 50 Liter pro m2 Kollektorfläche
Technische Daten Solarstation SR21L – inkl. SR258 Solarsteuerung:
Solarstation
Umwälzpumpe
Grundfos Solar 15-65 - Hocheffizienzpumpe
Sicherheitsventil
6 bar
Manometer
0 ... 10 bar
Volumenstromanzeige
1 ... 12 l/min
Schwerkraftbremsen
Öffnungsdruck 20 mbar, aufstellbar
Anschluss für MAG
3/4" AG, flachdichtend
Abgang Sicherheitsventil
1/2" IG
Anschlüsse Solarleitungen
2 x 3/4" IG, 2 x 3/4" AG
Maximaltemperatur
120 °C
Medium
Wasser mit max. 50 % Glykol
Maße
450 x 300 x 158 mm (mit Isolierung)
Solarsteuerung
Max. Anzahl Kollektorenfeld
1
Max. Anzahl Speicher
1
Display
Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur)
5
Relaiausgänge gesamt
4 (davon 1 drehzahlgeregeltes Halbleiterrelais)
T Regelung
Ja
Thermostatfunktion
Ja
Drehzahlregelung
Ja
Frostschutzfunktion
Ja
Kollektorkühlfunktion
Ja
Kollektorminimalbegrenzung
Ja
Kollektornotabschaltung
Ja
Röhrenkollektorfunktion
Ja
Urlaubsfunktion
Ja
Rückkühlfunktion
Ja
Elektrische Zusatzheizung
Ja (mit separaten Schütz)
Thermische Desinfektion
Ja
Speicherschichtladung
Nein
Warmwasserzirkulation
Ja
Datenschnittstelle
Nein
Gehäuse
Kunststoff, PC-ABS und PMMA
Schutzart
IP 20 (DIN EN 60529)
Schutzklasse
I
Umgebungstemperatur
-50° C - 50° C
Abmessung
205 x 150 x 46 mm
Einbau
In Station verbaut
Anzeige
Grafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung
6 Drucktasten in Gehäusefront
Eingänge
1 Eingange für Pt1000 Sensor (Kollektor), 4 Eingänge für NTC10K
Ausgänge
4 Relaiausgänge davon 1 drehzahlgeregeltes Halbleiterrelais
Versorgung
100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme
2,5 W
Technische Daten Dachhaken:
Material
Rostfreier, ferritischer Edelstahl - WNr.: 1.4016
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8mm versetzt // 6 Stück 8 x 13mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamt Maße:
178 x 160 x 130 mm
Schneelast max.
ca. 140kg
Windgeschwindigkeit
max. 60m/s
Ziegeltyp
Formziegel, Dachpfannen, - steine
Technische Daten Trägerprofilset für Vakuumröhrenkollektor inkl. Montagezubehör:
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Technische Daten Solarflüssigkeit:
Siedepunkt
ca. 103 °C
Unverdünnt frostsicher bis
-28 °C
Frostschutz (Eisflockenpunkt) ca.
-28 °C
Frostschutz (Eisstockpunkt) ca.
-35 °C
Temperaturbeständig
bis 180 °C
ph-Wert ca.
8,0 (20 °C)
Dichte
1.035 - 1,045 g/cm3 (20 °C)
Frostschutzbasis
1.2 Monopropylenglykol
Wärmeleitfähigkeit
ca. 0,40 W/m*K (20 °C)
Technische Daten Ausdehnungsgefäß:
Material Ausdehnungsgefäß
Epoxidbeschichteter Stahl
Material Flansch
Eisen verzinkt
Membran
Austauschbare EPDM Membran (hochtemperaturbeständig)
Temperaturbereich
-10 bis 140 °C
Farbe
Weiß (RAL 9010)
Druck max.
10 bar
Anschluss
3/4" AG
Maße in mm (DxH)
280 x 430
Vordruck
2,5 bar
Technische Daten Wandhalterung mit Doppelrückflußverhinderer:
Passend für MAGs von
18 bis 40 Liter
Anschlusskupplung
3/4 Zoll
Ausladung
240 mm
Inklusive
Doppelrückflußverhinderer für eine schnelle und sichere Trennung
Dübel und Schrauben
