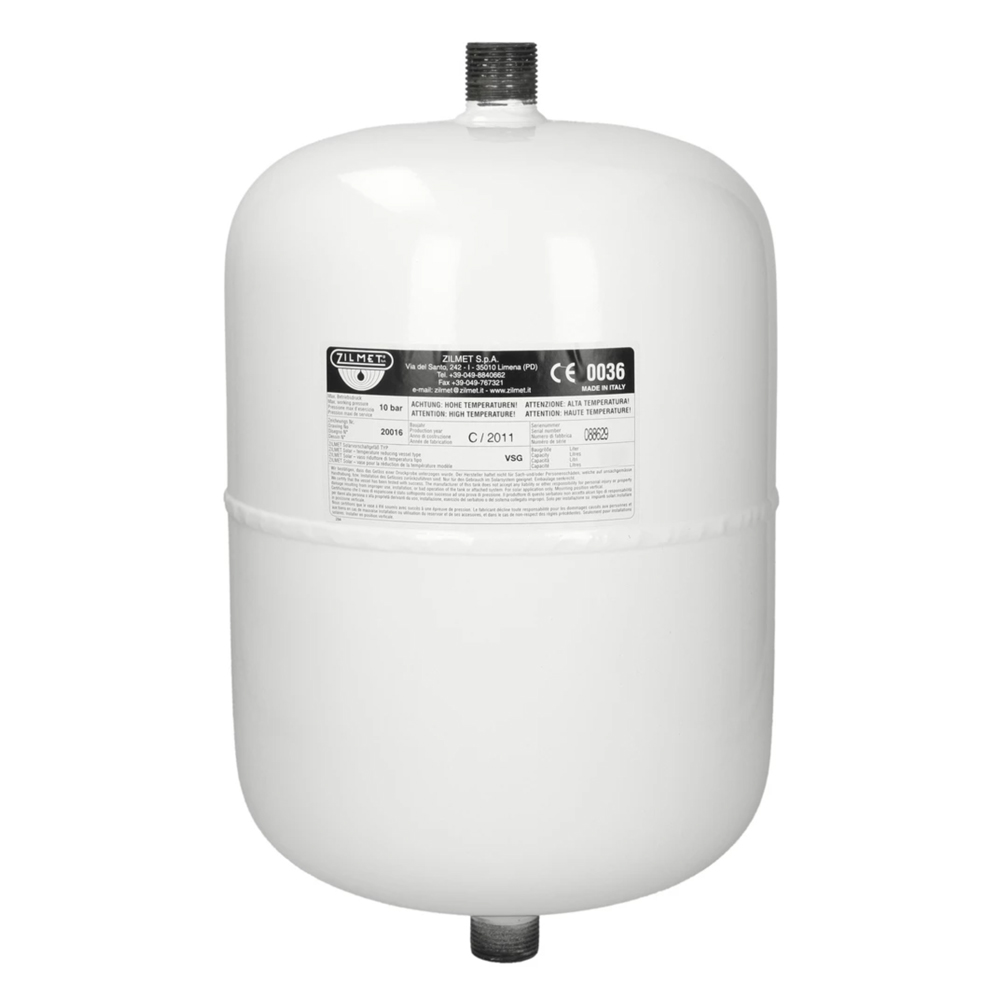

ZILMET VSG 5 L – 18 L Vorschaltgefäß für Solarausdehnungsgefäße

79,90 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-5 Werktage**

Größe Ausdehnungsgefäß

5 Liter

8 Liter

12 Liter

18 Liter

Lagerbestand: 99000

Produktnummer: ZILMET-VSG-V5

EAN: 4260664492405

Hersteller-Nr.: 9702288

Gewicht/Volumengewicht: 1.5 kg

Produktinformationen "ZILMET VSG 5 L – 18 L Vorschaltgefäß für Solarausdehnungsgefäße"

ZILMET VSG Vorschaltgefäß für Solarausdehnungsgefäße

Nach der VDI Richtlinie 6002 sind Vorschaltgefäße, "…wenn der Inhalt der Rohrleitungen zwischen Kollektorfeld und MAG geringer als 50 % der Flüssigkeitsaufnahmefähigkeit des richtig bemessenen MAG ist" einzusetzen. Diese Mindestforderung ist gerade bei Dachheizzentralen mit ihren kurzen Rohrwegen kaum zu erfüllen. Das ZILMET VSG schützt die Membrane des MAG zuverlässig vor Übertemperaturen, die die Membrane zerstören könnten. Durch ausreichende Dimensionierung des VSG wird die Temperatur der Solarflüssigkeit in der Ausdehnungsleitung gesenkt.

Arbeisweise

Im Solar-Vorschaltgefäß stagniert die Solarflüssigkeit. Entstehende Übertemperatur, im Extremfall Dampf, vermischt sich mit der im Vorschaltgefäß befindlichen kalten Solarflüssigkeit. Die Solarflüssigkeit kühlt in dem ungedämmten Vorschaltgefäß ab. Dadurch ist gewährleistet, dass die Membrane in der Regel vor Übertemperaturen geschützt wird.

Eigenschaften

• Gefäß zur Temperaturabsenkung vor Membran-Ausdehnungsgefäßen in Solaranlagen nach ENV 12977-1 und Heizungsanlagen nach DIN EN 12828
• Druckbehälter nach Druckgeräterichtlinie 97/23/EG und DIN EN 13831
• Max. Betriebsdruck: 10 bar
• Max. Anlagentemperatur: +120 °C
• Vorschaltgefäß 5-18 L = hängend / ab 35 Liter = Standgefäß

Technische Daten

Temperaturbereich: bis 120 °C
Außenmantel: Farbe weiß

	Druck max.	Anschluss	Membran	Maße in mm	Vordruck	Füße
				D x H
VSG 5 l	10 bar	2 x 3/4" AG	keine	160 x 270	-	Nein
VSG 8 l	10 bar	2 x 3/4" AG	keine	200 x 275	-	Nein
VSG 12 l	10 bar	2 x 3/4" AG	keine	270 x 270	-	Nein
VSG 18 l	10 bar	2 x 3/4" AG	keine	270 x 350	-	Nein
VSG 35 l	10 bar	2 x 3/4" AG	keine	380 x 415	-	Ja
VSG 50 l	10 bar	2 x 3/4" AG	keine	380 x 540	-	Ja
