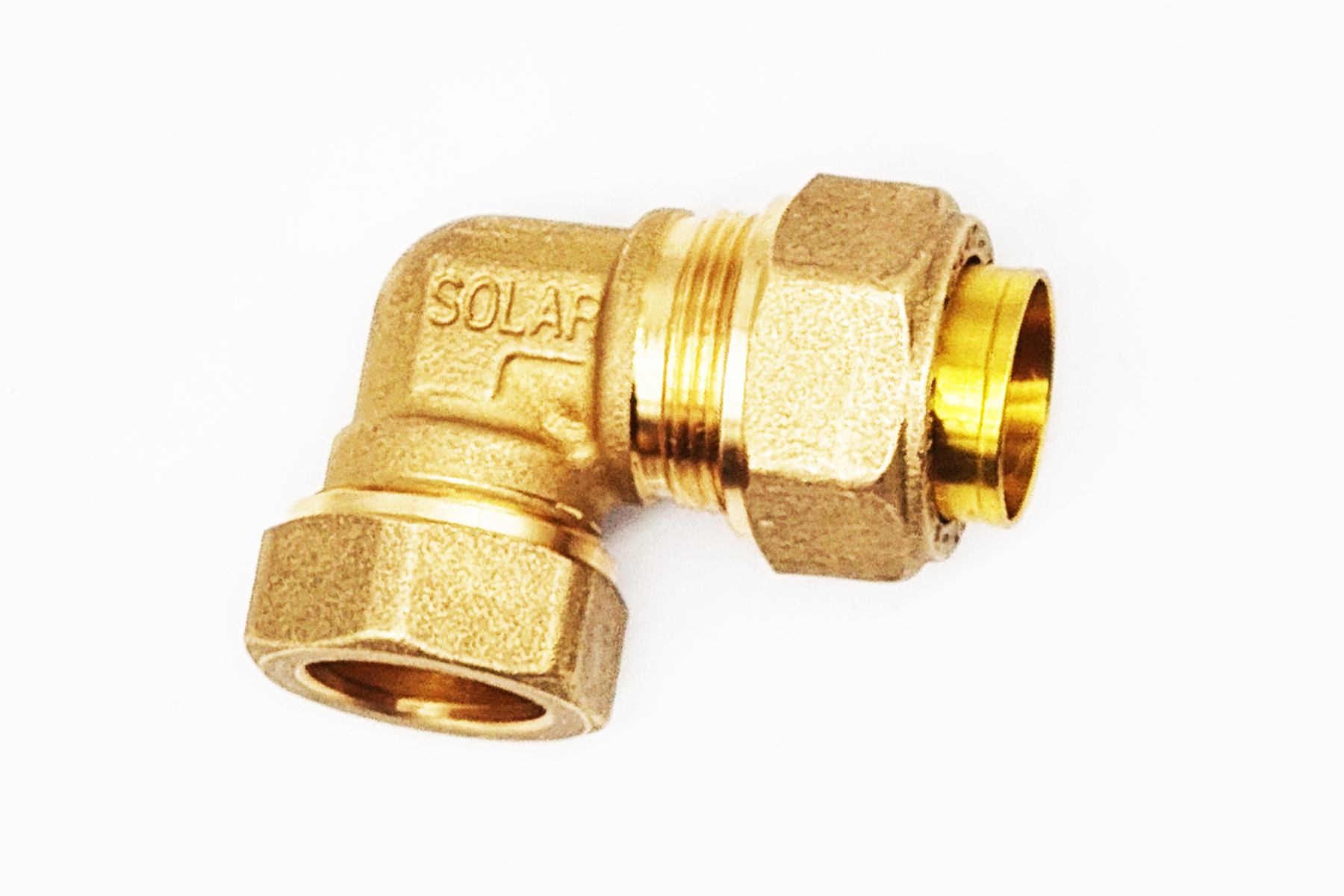

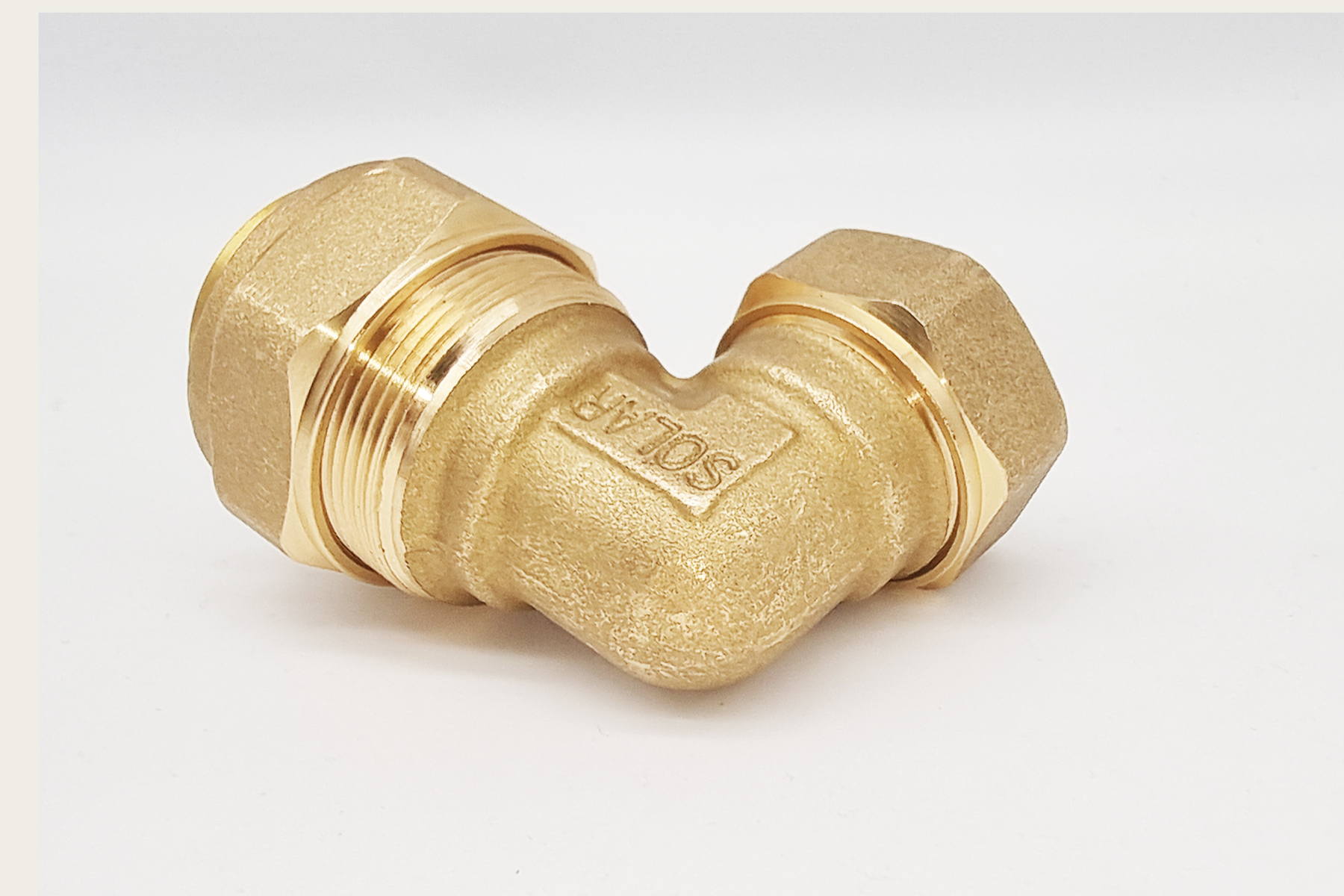

Winkel-Verschraubung 90° DN20 auf 22mm Kupfer – Solarwellrohr Fitting
12,90 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Lagernd: 18 Stück
Weitere Mengen bereits bestellt.
Beschreibung
Produktinformationen "Winkel-Verschraubung 90° DN20 auf 22mm Kupfer – Solarwellrohr Fitting"
DN20 Wellrohr-Verschraubung 90° auf 22 mm Kupfer – Schnellkupplung für Solar
Die DN20 Schnellverschraubung wurde speziell für Edelstahlwellrohre und Kupferleitungen entwickelt – ideal für Solarthermie- oder Heizungsanlagen. Dank vormontierter Technik ist sie sofort einsatzbereit – ohne separates Zusammenbauen.
Vorteile auf einen Blick
Komplett vormontiert – kein Zusammenbau nötig
Wartungsfrei & ausfallsicher – Metall-Metall-Dichtung
Einfache & sichere Montage – ohne Spezialwerkzeug
100 % dicht – selbst bei schwierigen Bedingungen
Poka Yoke Design – schützt vor Montagefehlern
Technische Daten
Rohrseite: Edelstahlwellrohr DN20
Kupferseite: 22 mm
Material: Messing CW614N
Dichtung: Metallisch, wartungsfrei
Temperaturbeständigkeit: bis 220 °C
Arbeitsdruck: max. 10 bar
Montageanleitung der Wellrohr-Verschraubung
Befestigen Sie die zusammengebaute Kupplung am vorgesehenen Bestimmungsort mithilfe eines geeigneten Werkzeugs am Sechskant A.
Schneiden Sie das Wellrohr mit einem Rohrschneider kegelförmig ab. Keine Hacksäge verwenden!
Überprüfen Sie die Grate und schieben Sie dann das Rohrende in die Kupplung. Stellen Sie sicher, dass es die Unterseite der Kupplung erreicht.
Ziehen Sie die Mutter B mindestens eine Umdrehung an, während Sie das Rohr an der Unterseite der Kupplung festhalten, um es zu sichern. Anschließend ziehen Sie die Mutter B mit einem Schraubenschlüssel so weit wie möglich fest.
Nach korrekter Befestigung ist das Gewinde nicht mehr sichtbar.
Anwendungsbereiche
Solarleitungen & Solarkollektoren
Solarstationen & Pumpengruppen
Warmwasserspeicher & Ausdehnungsgefäße
Heizung, Nah-/Fernwärme
Eigenschaften
| DN - Größe: | DN20 |
|---|---|
| Zollgröße.: | 22 mm Klemmring |
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
Zubehör
DN20 Solarleitung Edelstahlwellrohr 14mm Isolierung – 10-25 Meter Made in Germany
Inhalt: 10 m (16,59 € / 1 m)

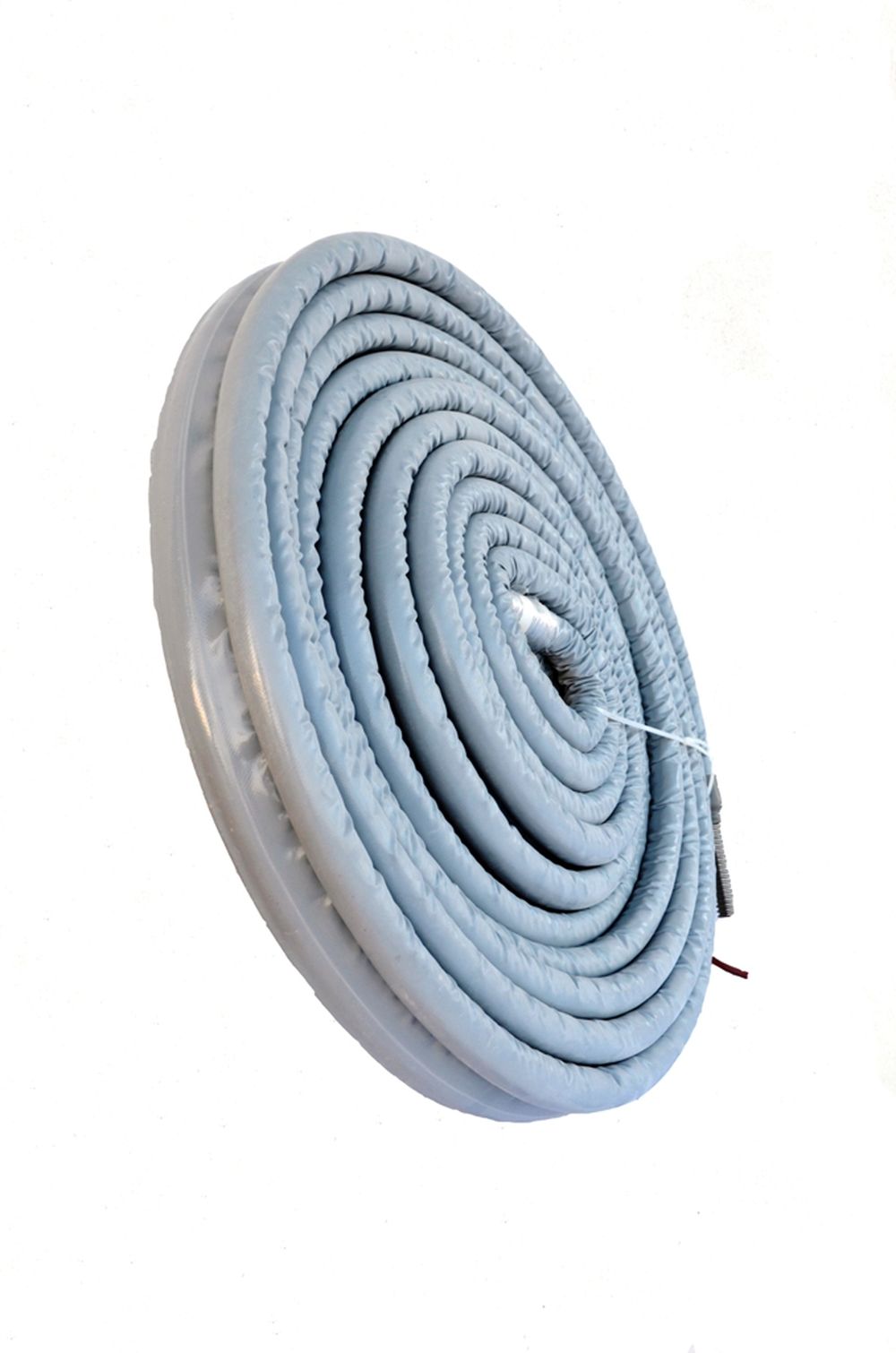

DN20 Nanosun 13mm Isolierung Solarleitung Edelstahlwellrohr - Made in Europe
