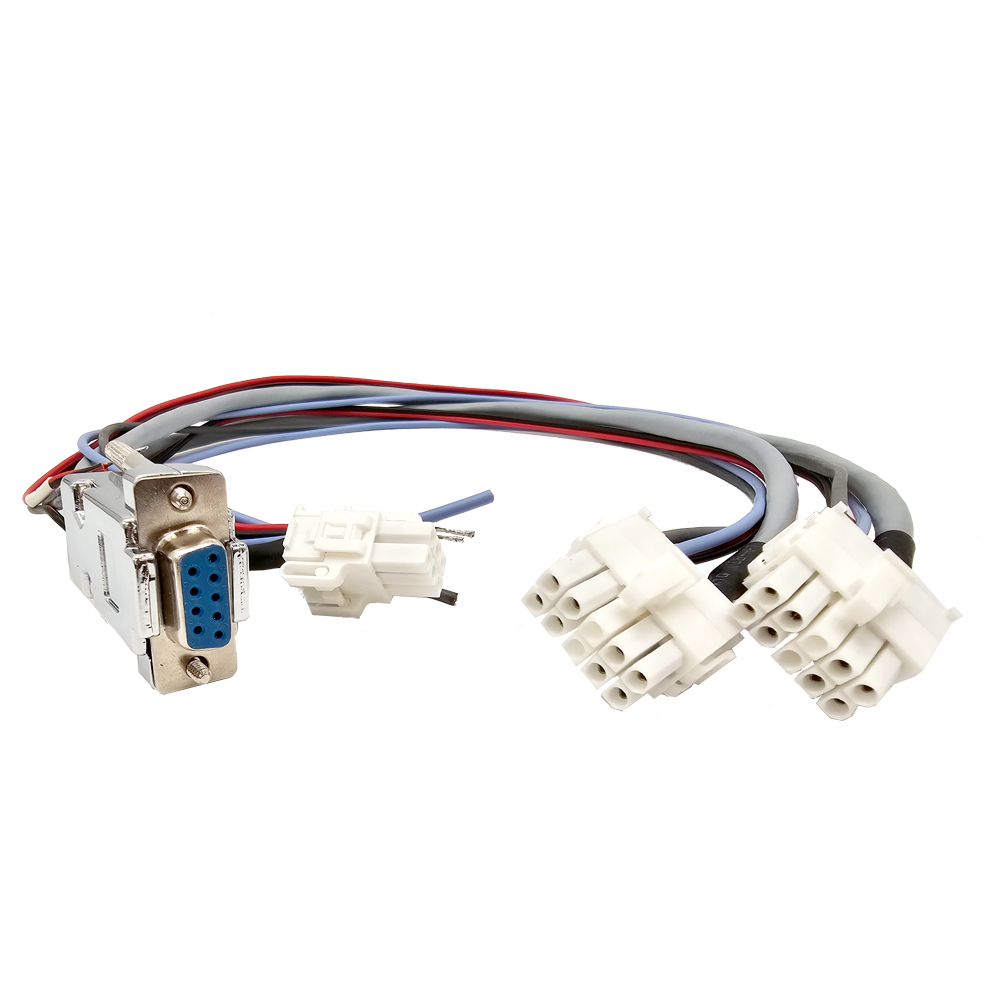

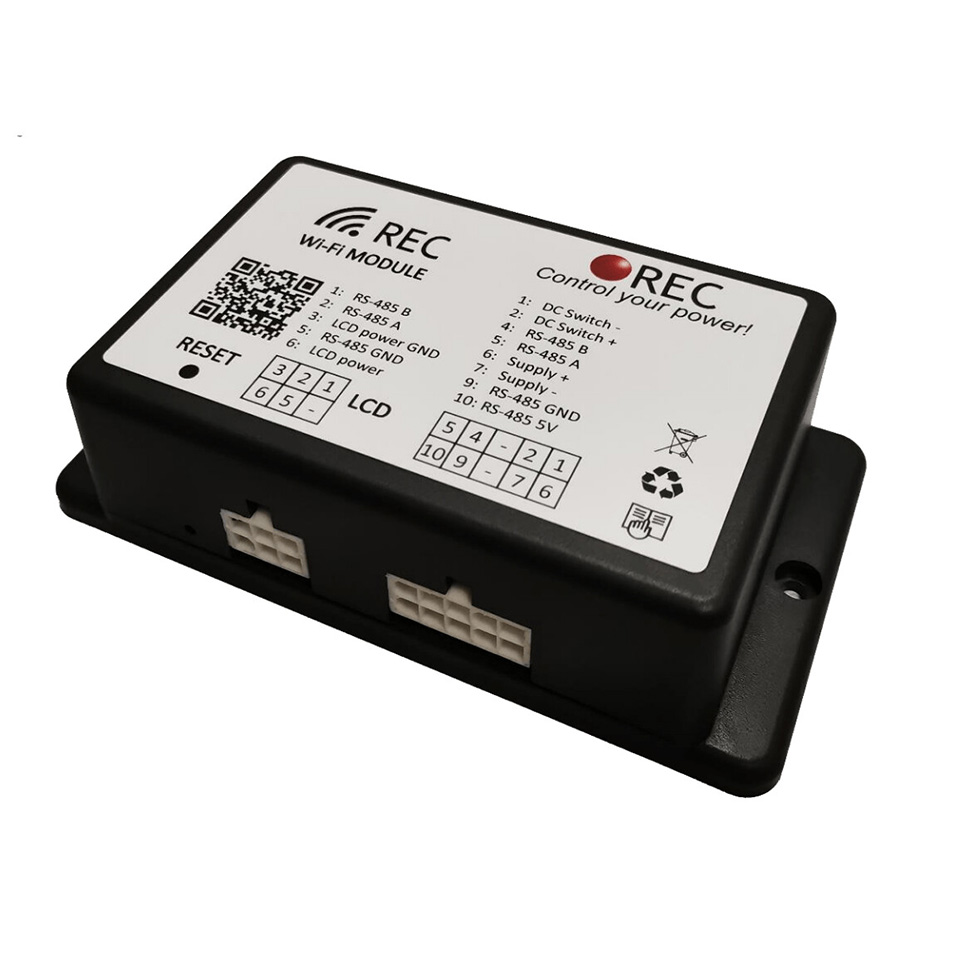

WiFi / WLAN Modul für alle REC BMS-Systeme - Live-Visualisierung Ihrer Batterieparameter - 0% MwSt.

REC 2Q BMS 16S – Intelligentes Batterie-Management-System für maximale Sicherheit und Leistung - Kompatible mit SMA, Victron etc. Das REC 2Q BMS 16S ist die neueste Generation der bewährten REC-Batterie-Management-Systeme (BMS) und bietet eine hochmoderne Lösung zur Steuerung und Überwachung von Lithium-Batteriesystemen. Es schützt Ihre Batterien zuverlässig, optimiert die Leistung und verlängert die Lebensdauer Ihrer Energiespeicher. Mit erweiterter Funktionalität, verbesserter Hardware und intuitiver Steuerung per WiFi-Modul ist dieses BMS ideal für anspruchsvolle Anwendungen, darunter Solaranlagen, Energiespeichersysteme, Wohnmobile, Boote und Off-Grid-Systeme. Warum ein hochwertiges BMS entscheidend ist Ein Batterie-Management-System ist das Herzstück jeder Lithium-Batterieinstallation. Es stellt sicher, dass alle Zellen gleichmäßig geladen und entladen werden, um eine maximale Kapazität und Lebensdauer zu gewährleisten. Ohne ein zuverlässiges BMS können Batteriezellen ungleichmäßig altern, überhitzen oder beschädigt werden – was zu Leistungseinbußen oder sogar Sicherheitsrisiken führen kann. Das REC 2Q BMS 16S bietet höchste Sicherheit und Effizienz, indem es jede einzelne Batteriezelle überwacht, die Temperatur reguliert und vor Über- oder Unterspannung schützt. Hauptmerkmale des REC 2Q BMS 16S: Fortschrittliche Zellüberwachung & Balancing-Technologie ✔ Unterstützt verschiedene Lithium-Technologien: Kompatibel mit Li-Po, LiFePo4, LiFeYPo4, LiCoO2, LiMnNiCo und LiMno4. ✔ Passives Balancing mit bis zu 1,3 A Ausgleichsstrom pro Zelle, um alle Zellen auf gleichem Ladezustand zu halten. ✔ Hochpräzise Messungen: Spannung jeder Zelle wird mit einer Genauigkeit von 1 mV überwacht. ✔ Über- & Unterspannungsschutz auf Zellebene schützt vor Tiefenentladung oder Überladung. Intelligente Steuerung & vielseitige Schnittstellen ✔ Unterstützt bis zu 16 Zellen in Serie (Systemspannungen von 14 V bis 68 V). ✔ WiFi-Modul (optional) zur Fernüberwachung & Konfiguration über eine PC-Benutzeroberfläche. ✔ Integrierte Vorladeschaltung zum sicheren Anschluss an bestehende Systeme. ✔ SOC- & SOH-Bestimmung zur präzisen Kapazitätsberechnung und Zustandsanalyse der Batterie. ✔ Protokollierung & Fehleranalyse: Integrierte RTC (Real Time Clock) speichert die letzten 7 Fehler. ✔ Zwei individuell programmierbare digitale Mehrzweckausgänge zur Steuerung externer Geräte. ✔ Eingebaute Schutzfunktionen: Überhitzungsschutz & Innenwiderstandsmessung für alle Einzelzellen. Kommunikation & Integration in bestehende Systeme ✔ Kompatibel mit führenden Wechselrichter- und Laderegler-Marken, darunter: SMA Sunny Island Victron Energy Studer Innotec ✔ Unterstützt CANBus- und RS-485-Kommunikation (galvanisch getrennt). ✔ EVSE-Schnittstelle zur Integration mit Elektrofahrzeug-Ladestationen. ✔ Control-Pilot-Signal (CP) für EVSE, um das BMS in ein bidirektionales Ladesystem zu integrieren. Maximale Sicherheit & langlebige Bauweise ✔ Hochwertiges Aluminiumgehäuse sorgt für optimale Wärmeableitung & Schutz. ✔ Bis zu 4 Temperatursensoren anschließbar, um kritische Temperaturbereiche zu überwachen. ✔ Ein-/Ausschalter für zusätzliche Sicherheit & einfache Handhabung. ✔ Galvanisch isolierte Signalausgänge zur Vermeidung von Störsignalen. ✔ Konform mit internationalen Sicherheitsstandards: ISO16315 ISO10133 EN61558-1, EN61558-2 EN50498 Lieferumfang: ✔ 1x REC 2Q BMS 16S – das Herzstück Ihres Batterie-Managements. ✔ 1x Temperaturfühler mit Anschlusskabel – zur genauen Überwachung der Batterietemperatur. ✔ 1x Anschlusskabel für Messshunt – zur präzisen Strommessung (Messshunt nicht im Lieferumfang enthalten). ⚡ Hinweis: Detailiert Informationen zu dem angezeigten Zubehör finden Sie hier:REC BMS 2Q Kabelbaum mit Stecker --> DetailsREC BMS 2Q Mess-Shunt 300A / 50 mV --> DetailsREC BMS 2Q Sicherheitsschütz Tyco EV200A 48V/500A --> DetailsREC BMS 2Q WiFi / WLAN Modul --> Details Warum das REC 2Q BMS 16S die richtige Wahl ist ✅ Maximale Sicherheit & Zuverlässigkeit für Ihre Batterieanlage. ✅ Einfache Installation durch vorverkabelte Kabelbäume. ✅ Präzise Überwachung & intelligente Steuerung über CANBus & WiFi. ✅ Vielseitig einsetzbar für Solaranlagen, Wohnmobile, Boote & mehr. ✅ Optimales Zell-Balancing für eine längere Batterielebensdauer.Technische Daten / Werkseinstellunge (Beispiel für LiFePo4 Zell Chemie):Zell-Chemie3 (LiFePo4)Kapazität100 AhBallancing Start Spannung3.45 VBallancing End Spannung3.58 VZellüberspannungsabschaltung (OV)3.85 VLadeentspannung Batteriepack (je Zelle)3.58 VSOC-Ladeende-Hysterese5 %Max. Erhaltungsspannungskoeffizient der Zelle0,8Zellunterspannungsabschaltung2.8 VUnterspannungsschutz-Abschalthysterese pro Zelle0.1 VZellunterspannungsabschaltung Reset2.9 VZellunterspannungsabschltung Timer2 sec.Zellspannungs max. Differenz0.25 VSOC Entlade Hysterese5 %Übertemepraturabschltung BMS55 °CHysterese Übertemepraturabschltung BMS5 °CAbschlatung bei Übertemepratur der Zelle55 °CAbschalthysterese bei Übertemperatur der Zelle2 °CDeaktivierung des Ladens bei Untertemeperatur-10°CHysterese zum Dewaktivieren des Ladens bei Untertemperatur2 °CSpannungs-Strom-Koeffizient 200 A/50 mV0,01953125 A7bitNullpunktverschiebung der aktuellen Messung0.0 AMaximaler Lade-/Entladestrom pro Wechselrichtergerät100/200 AAnzahl der Wechselrichter-/Ladegeräte1Lade Koeffizient0.6 1/hEntlade Koeffizient1.5 1/hCAN-Kommunikationsbitrate bei 11-Bit-ID500 kbits/sSW Version1.3BMS Hardware Parameter:Mac. Batterie Pack-Spannung BMS68.0 VMin. Batterie Pack-Spannung BMS10.0 VBMS Zellspannungsbereich0 - 5.0 VZellspannungsgenauigkeit+/- 1 mVPackspannungsgenauigkeit+/- 5 mVGenauigkeit des DC-Stroms+/- 1 LSBZellspannungsabtastrate+/- 0,5 °CGleichstrom-Abtastrate1 HzZellausgleichswiderstand4 OhmMax. Betriebstemepratur*70 °CMin. Betriebstemperatur*-20 °CMax. Luftfeuchtigkeit*75 %Stand-By Verbrauch bei abgeschalteter 48V Stromversorgung1.5 mWStromverbrauch bei eingeschalteter 48V Stromversorgung180 - 190 mWAbmessungen 190 x 98,4 x 38 mmSchutzartIP32HW Version1.35*definiert durch die interne RTC-Backup-2023-Batterie

REC Batterie-Management-System 4S Active – Intelligentes BMS mit aktivem Zellbalancing (Victron-kompatibel) Das REC BMS 4S Active ist ein hochmodernes Batterie-Management-System, speziell konzipiert für 12V Anwendungen mit 4 Zellen in Serie. Dank aktivem Zellbalancing, präziser Überwachung aller Zellparameter und vollständiger Integration in Systeme wie Victron, ist dieses BMS die ideale Lösung für anspruchsvolle Anwendungen im Off-Grid-, Marine-, Caravan- oder stationären Energiespeicherbereich. Das System misst kontinuierlich wichtige Batterieparameter und sorgt dafür, dass jede Zelle innerhalb sicherer Betriebsgrenzen bleibt – für maximale Lebensdauer, Kapazität und Sicherheit. ✅ Vorteile auf einen Blick Aktives Balancing für höchste Effizienz und Zelllebensdauer Individuelle Parametrierung je nach Zelltyp via Software Perfekte Integration in Victron- und andere Energiesysteme Einfache Installation mit vorkonfiguriertem Kabelsatz (optional erhältlich) Zuverlässiger Schutz & Datenanalyse für langlebige Batterien Funktionsübersicht & Leistungsmerkmale Kompatibilität & Zelltypen Unterstützt gängige Zellchemien: Li-Po, LiFePo4, LiFeYPo4, LiCoO2, LiMnNiCo, LiMno4 Bis zu 4 Zellen in Serie (12–16 V Nominalspannung) Zellspannung: 2–5 V Messbereich, 2 mV Genauigkeit Aktives Balancing (statt passiv!) Intelligente Energieumverteilung zwischen den Zellen Erhöht effektiv die nutzbare Batteriekapazität Verhindert Überladung/Unterladung einzelner Zellen Präzise Überwachung & Schutz Einzelzellüberwachung: Spannung, Temperatur, Innenwiderstand Strommessung per externem Mess-Shunt (nicht enthalten) Schutz vor: Zellüber-/unterspannung Überhitzung (intern & extern) Stromüberlastung Kommunikation & Schnittstellen CAN-Bus und RS-485 Kommunikation Kompatibel mit Victron, SMA, Studer und weiteren Systemen Galvanisch getrennte Schnittstellen für maximale Sicherheit Zwei programmierbare Relaisausgänge Zwei digitale Schaltausgänge für Schütze, Alarm oder Lüfter Intelligente Auswertung Berechnet automatisch: SOC – Ladezustand (State of Charge) SOH – Gesundheitszustand (State of Health) Speichert historische Daten zur Diagnose und Fehleranalyse Überwachung von BMS- und Zelltemperatur mit bis zu 2 Temperatursensoren (Dallas DS18B20) Robustes Design für den Dauerbetrieb Kompaktes Aluminiumgehäuse mit Schutzklasse IP65 Staubdicht & spritzwassergeschützt – ideal für mobile Anwendungen Eingebauter Ein-/Ausschalter Zwei Status-LEDs (grün = Betrieb, rot = Fehler) Tipp: Ideal für anspruchsvolle 12V LiFePO4-Systeme in autarken Installationen, Wohnmobilen oder Solaranwendungen mit Victron-Komponenten.Technische Daten / Werkseinstellung (Beisoiel für LiFePo4):Zell-ChemieLiFePo4Ballancing Start Spannung3.50 VMax. umgeleiteter Strom je Zellebis 2,5 AZellüberspannungsabschaltung (OVP)3.85 VLadeendspannung Batteriepack (je Zelle)3.65 VMax. Differenz der Zellspannung0.25 VMax. Batteriespannung BMS16.8 VBMS Übertemepraturabschaltung55 °CStan-By Verbrauch BMS Einheit< 60 mWAbsicherung BMS Ballancing mit SMD-Sicherung3 AInterne Gerätesicherung (Träge)2 AAbmessung105 x 135 x 44 mmSchutzartIP65

Präzisions-Mess-Shunt 300A / 50mV für alle REC BMS Systeme Der Mess-Shunt 300A/50mV ist die perfekte Ergänzung für Ihr REC Batterie-Management-System, um Ströme hochpräzise zu erfassen und daraus wichtige Kenngrößen wie den State of Charge (SoC) und den State of Health (SoH) zu berechnen. Mit einer Genauigkeit von ±0,25 % ermöglicht dieser Shunt eine detaillierte Auswertung der Batteriebelastung – entscheidend für den Schutz und die Effizienz Ihres Energiesystems. Technische Spezifikationen Nennstrom: 300 A Ausgangsspannung: 50 mV bei 300 A Genauigkeit: ±0,25 % Widerstand: 0,001 Ohm Isolierung: 750 V am robusten Phenol-Sockel Anschlüsse: fertig verkabelt mit Stecker für alle REC BMS Systeme Montage: Sockelmontage (direkt auf Metallflächen möglich) ✅ Kompatibilität Kompatibel mit allen aktuellen REC BMS Serien: REC-BMS-1Q REC-BMS-2Q REC Active BMS 4S REC-BMS Master REC-BMS SI (Sunny Island) Dank vorkonfektionierter Stecker und klar beschrifteter Leitungen ist der Shunt sofort einsatzbereit und lässt sich unkompliziert in das System integrieren. Vorteile auf einen Blick Hohe Präzision für exakte Strommessung und Zustandsbewertung der Batterie Einfache Installation durch vorkonfektionierten Kabelsatz Stabile Verbindung über robuste Gewindebolzen für den Laststrom Hohe Sicherheit durch isolierten Sockel (750 V) und hochwertige Materialien Direktanschluss an REC BMS möglich, kein zusätzliches Zubehör notwendig Effizientes Batteriemanagement durch präzise Strommessung Durch die kontinuierliche Messung des Stroms über den Shunt kann das BMS: Den Lade- und Entladezustand (SoC) präzise verfolgen Die verbleibende Batteriekapazität berechnen Frühzeitig auf Überlastungen oder Fehlströme reagieren Die Lebensdauer und Effizienz der Batterie deutlich steigern 💡 Tipp zur Auslegung: Für einen langlebigen Betrieb sollte der Shunt dauerhaft mit maximal 2/3 seiner Nennstromstärke betrieben werden. Kurzzeitige Überlastungen sind problemlos möglich. Lieferumfang 1x Präzisions-Shunt 300 A / 50 mV 1x fertig konfektioniertes Anschlusskabel mit Stecker für REC BMSTechnische Details:Strom max.:300 AAusgangsspannung:50 mVShunt Typ:+/- 0,25 %Minimale Temperatur:-40 °CMaximale Temeratur:60 °C

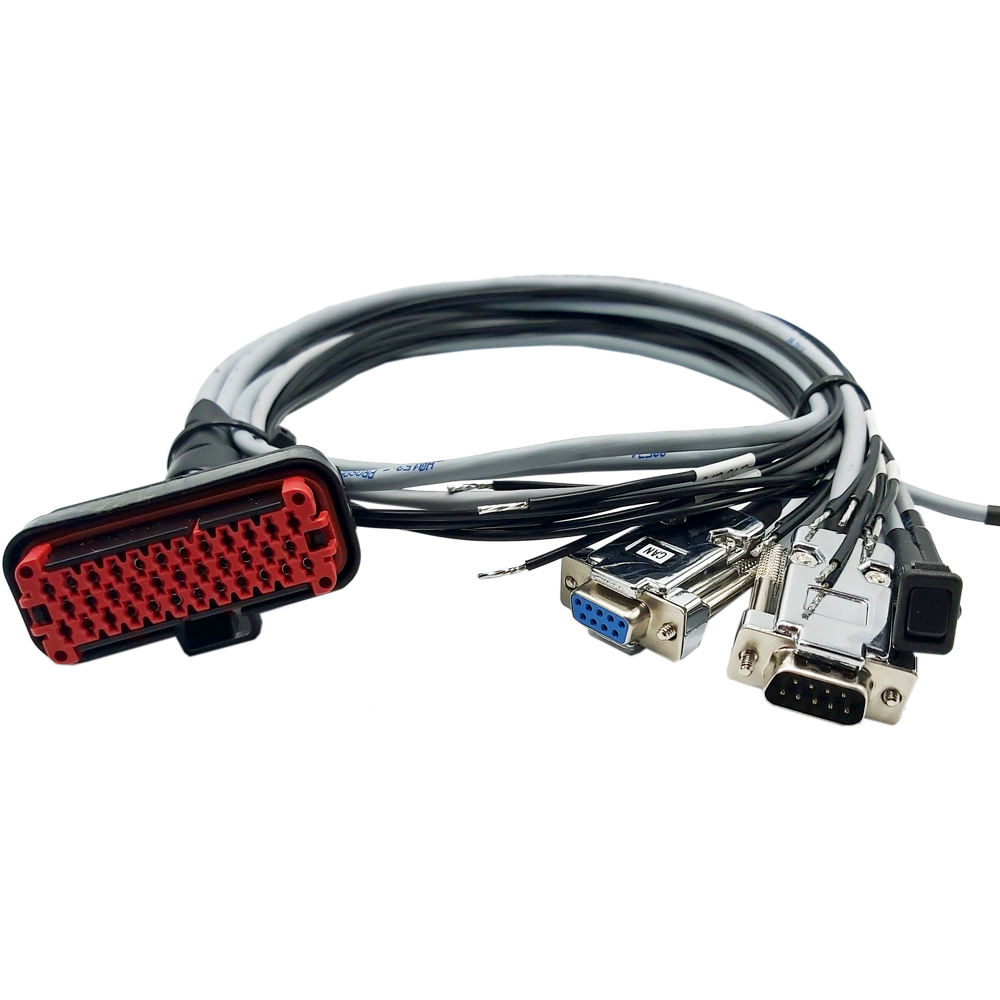

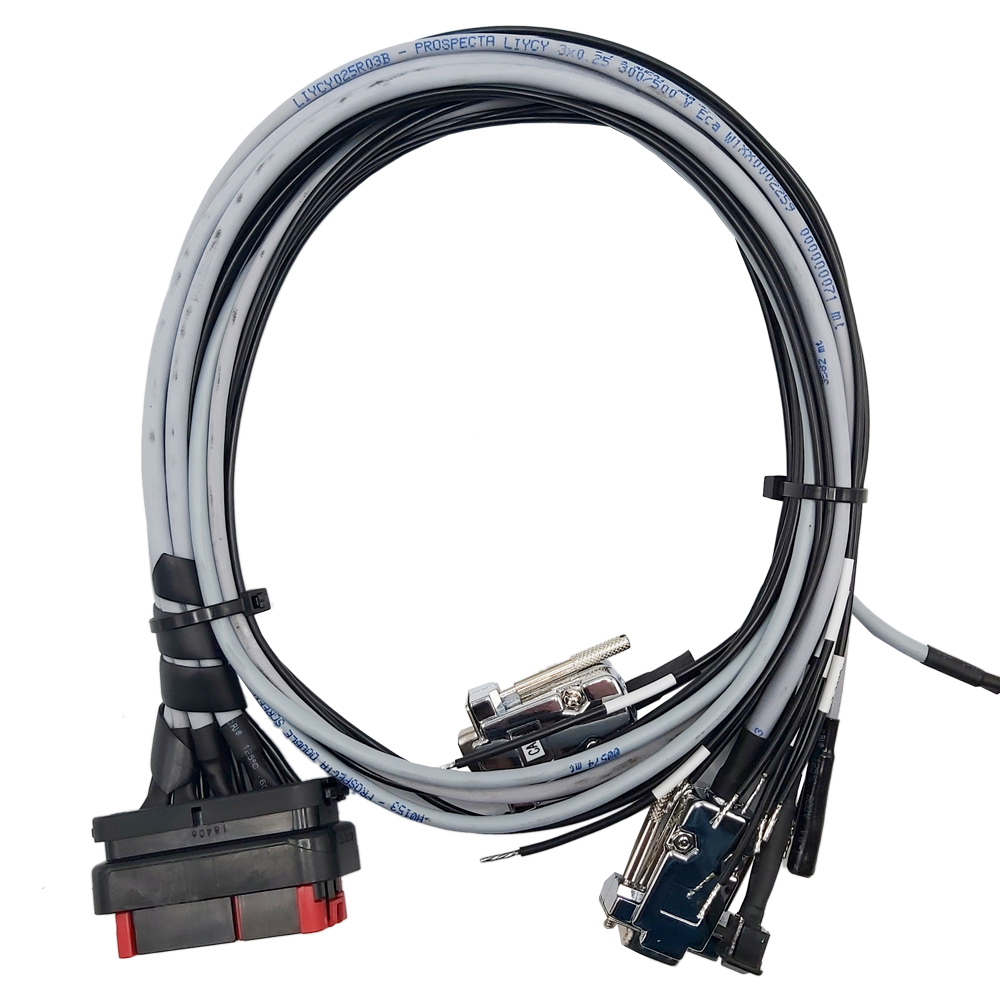

Vorkonfektionierter Kabelstrang für REC Active BMS 4S – Komplettset zur einfachen Installation Der komplett vorkonfektionierte Kabelsatz wurde speziell für das REC Active BMS 4S entwickelt und ermöglicht eine besonders schnelle, sichere und fehlerfreie Montage des Systems. Alle Anschlüsse sind eindeutig beschriftet und auf maximale Kompatibilität ausgelegt. ✅ Vorteile & Eigenschaften im Überblick: Zellenanschluss 5 fertig konfektionierte Leitungen zum direkten Anschluss an 4 Einzelzellen plus Ground (Masse) Relais- & Digitalsignale Vorverkabelte Leitungen für Relais-Ausgänge und digitale Steuerleitungen zur direkten Anbindung von Schützen, Alarmsystemen oder anderen externen Geräten RS485-Kommunikation RS485-Kabel mit D-SUB9 Stecker (männlich) zur Verbindung mit kompatiblen Geräten oder Datenloggersystemen CAN-Bus Anschluss CAN-Kabel mit D-SUB9 Stecker (weiblich) – kompatibel z. B. mit Victron, SMA, Studer-Systemen u. v. m. Externer Fernschalter Vormontierter Wipp-Schalter (Ein/Aus) zur bequemen Fernsteuerung des BMS-Systems Temperaturüberwachung Inklusive Temperatursensor mit Anschlussleitung zur zuverlässigen Erfassung der Zelltemperaturen – wichtig für den Schutz vor Überhitzung Robust & langlebig Hochwertige, industrietaugliche Verarbeitung mit wasserfestem Stecker für den sicheren Anschluss am BMS Alle Kabel sauber beschriftet für eine einfache und schnelle Zuordnung während der Installation
