REC Batterie-Management-System 2Q BMS 16S - Stand alone unit - 0% MwSt
389,00 €*
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 1 - 3 Werktage
Aktueller Lagerbestand: 5 Stück - größere Mengen mit Lieferzeit bestellbar
Produktnummer:
2QBMS16S-V.16
Versandgewicht:
1.5
kg
Beschreibung
Produktinformationen "REC Batterie-Management-System 2Q BMS 16S - Stand alone unit - 0% MwSt"
REC 2Q BMS 16S – Intelligentes Batterie-Management-System für maximale Sicherheit und Leistung - Kompatible mit SMA, Victron etc.
Das REC 2Q BMS 16S ist die neueste Generation der bewährten REC-Batterie-Management-Systeme (BMS) und bietet eine hochmoderne Lösung zur Steuerung und Überwachung von Lithium-Batteriesystemen. Es schützt Ihre Batterien zuverlässig, optimiert die Leistung und verlängert die Lebensdauer Ihrer Energiespeicher.
Mit erweiterter Funktionalität, verbesserter Hardware und intuitiver Steuerung per WiFi-Modul ist dieses BMS ideal für anspruchsvolle Anwendungen, darunter Solaranlagen, Energiespeichersysteme, Wohnmobile, Boote und Off-Grid-Systeme.
Warum ein hochwertiges BMS entscheidend ist
Ein Batterie-Management-System ist das Herzstück jeder Lithium-Batterieinstallation. Es stellt sicher, dass alle Zellen gleichmäßig geladen und entladen werden, um eine maximale Kapazität und Lebensdauer zu gewährleisten. Ohne ein zuverlässiges BMS können Batteriezellen ungleichmäßig altern, überhitzen oder beschädigt werden – was zu Leistungseinbußen oder sogar Sicherheitsrisiken führen kann.
Das REC 2Q BMS 16S bietet höchste Sicherheit und Effizienz, indem es jede einzelne Batteriezelle überwacht, die Temperatur reguliert und vor Über- oder Unterspannung schützt.
Hauptmerkmale des REC 2Q BMS 16S:
Fortschrittliche Zellüberwachung & Balancing-Technologie
- ✔ Unterstützt verschiedene Lithium-Technologien: Kompatibel mit Li-Po, LiFePo4, LiFeYPo4, LiCoO2, LiMnNiCo und LiMno4.
- ✔ Passives Balancing mit bis zu 1,3 A Ausgleichsstrom pro Zelle, um alle Zellen auf gleichem Ladezustand zu halten.
- ✔ Hochpräzise Messungen: Spannung jeder Zelle wird mit einer Genauigkeit von 1 mV überwacht.
- ✔ Über- & Unterspannungsschutz auf Zellebene schützt vor Tiefenentladung oder Überladung.
Intelligente Steuerung & vielseitige Schnittstellen
- ✔ Unterstützt bis zu 16 Zellen in Serie (Systemspannungen von 14 V bis 68 V).
- ✔ WiFi-Modul (optional) zur Fernüberwachung & Konfiguration über eine PC-Benutzeroberfläche.

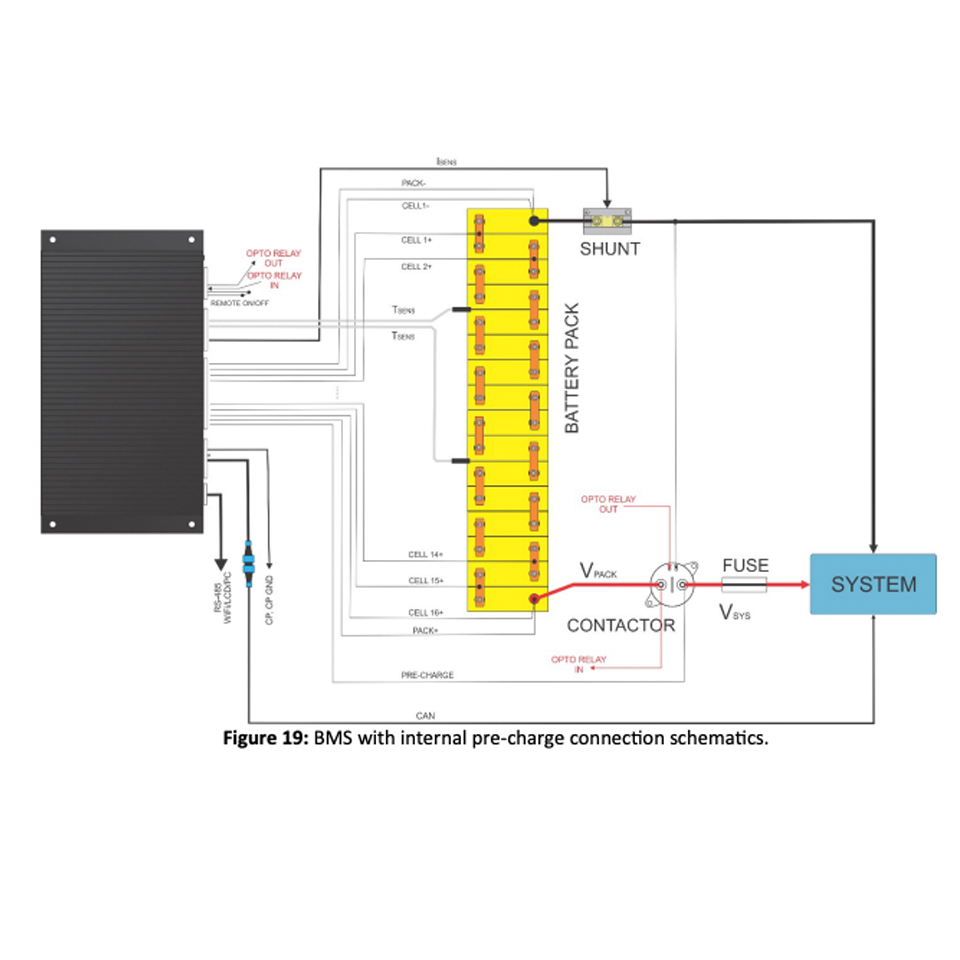

- ✔ Integrierte Vorladeschaltung zum sicheren Anschluss an bestehende Systeme.
- ✔ SOC- & SOH-Bestimmung zur präzisen Kapazitätsberechnung und Zustandsanalyse der Batterie.
- ✔ Protokollierung & Fehleranalyse: Integrierte RTC (Real Time Clock) speichert die letzten 7 Fehler.
- ✔ Zwei individuell programmierbare digitale Mehrzweckausgänge zur Steuerung externer Geräte.
- ✔ Eingebaute Schutzfunktionen: Überhitzungsschutz & Innenwiderstandsmessung für alle Einzelzellen.
Kommunikation & Integration in bestehende Systeme
- ✔ Kompatibel mit führenden Wechselrichter- und Laderegler-Marken, darunter:
- SMA Sunny Island
- Victron Energy
- Studer Innotec
- ✔ Unterstützt CANBus- und RS-485-Kommunikation (galvanisch getrennt).
- ✔ EVSE-Schnittstelle zur Integration mit Elektrofahrzeug-Ladestationen.
- ✔ Control-Pilot-Signal (CP) für EVSE, um das BMS in ein bidirektionales Ladesystem zu integrieren.
Maximale Sicherheit & langlebige Bauweise
- ✔ Hochwertiges Aluminiumgehäuse sorgt für optimale Wärmeableitung & Schutz.
- ✔ Bis zu 4 Temperatursensoren anschließbar, um kritische Temperaturbereiche zu überwachen.
- ✔ Ein-/Ausschalter für zusätzliche Sicherheit & einfache Handhabung.
- ✔ Galvanisch isolierte Signalausgänge zur Vermeidung von Störsignalen.
- ✔ Konform mit internationalen Sicherheitsstandards:
- ISO16315
- ISO10133
- EN61558-1, EN61558-2
- EN50498
Lieferumfang:
- ✔ 1x REC 2Q BMS 16S – das Herzstück Ihres Batterie-Managements.

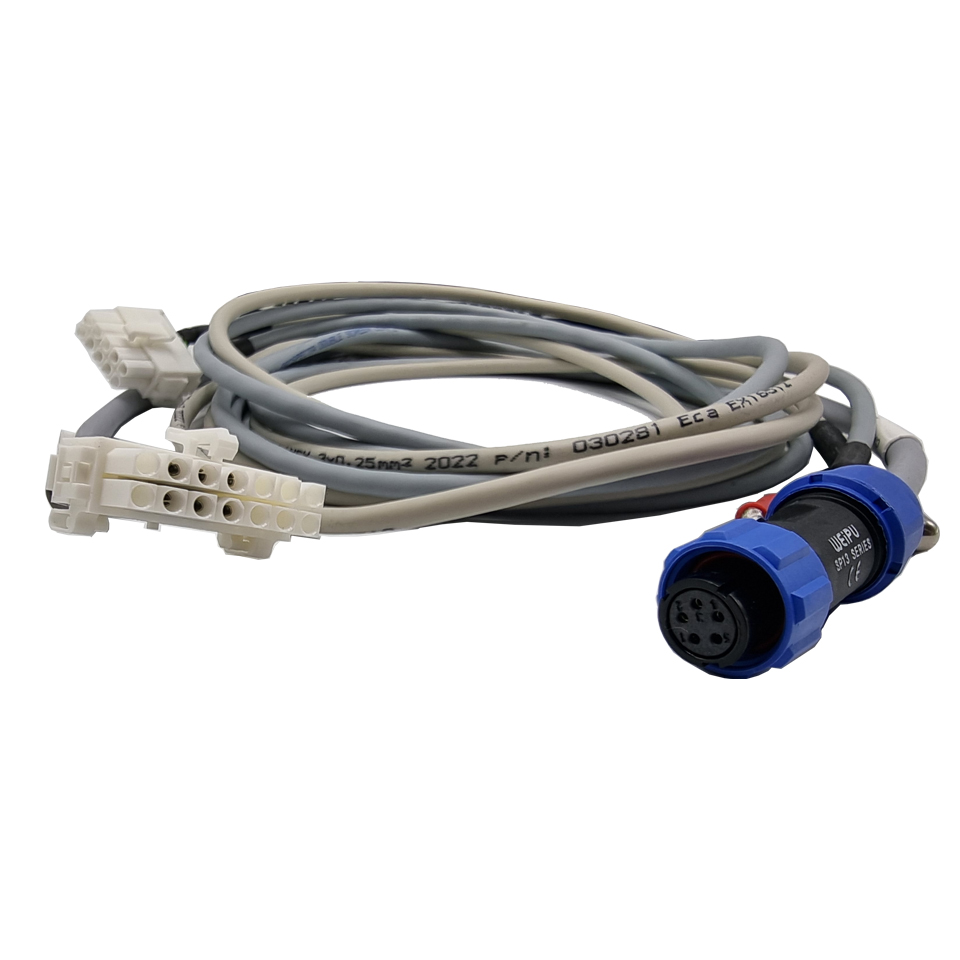

- ✔ 1x Temperaturfühler mit Anschlusskabel – zur genauen Überwachung der Batterietemperatur.
- ✔ 1x Anschlusskabel für Messshunt – zur präzisen Strommessung (Messshunt nicht im Lieferumfang enthalten).
⚡ Hinweis: Detailiert Informationen zu dem angezeigten Zubehör finden Sie hier:
- REC BMS 2Q Kabelbaum mit Stecker --> Details
- REC BMS 2Q Mess-Shunt 300A / 50 mV --> Details
- REC BMS 2Q Sicherheitsschütz Tyco EV200A 48V/500A --> Details
- REC BMS 2Q WiFi / WLAN Modul --> Details
Warum das REC 2Q BMS 16S die richtige Wahl ist
- ✅ Maximale Sicherheit & Zuverlässigkeit für Ihre Batterieanlage.
- ✅ Einfache Installation durch vorverkabelte Kabelbäume.
- ✅ Präzise Überwachung & intelligente Steuerung über CANBus & WiFi.
- ✅ Vielseitig einsetzbar für Solaranlagen, Wohnmobile, Boote & mehr.
- ✅ Optimales Zell-Balancing für eine längere Batterielebensdauer.
Technische Daten / Werkseinstellunge (Beispiel für LiFePo4 Zell Chemie):
| Zell-Chemie | 3 (LiFePo4) |
| Kapazität | 100 Ah |
| Ballancing Start Spannung | 3.45 V |
| Ballancing End Spannung | 3.58 V |
| Zellüberspannungsabschaltung (OV) | 3.85 V |
| Ladeentspannung Batteriepack (je Zelle) | 3.58 V |
| SOC-Ladeende-Hysterese | 5 % |
| Max. Erhaltungsspannungskoeffizient der Zelle | 0,8 |
| Zellunterspannungsabschaltung | 2.8 V |
| Unterspannungsschutz-Abschalthysterese pro Zelle | 0.1 V |
| Zellunterspannungsabschaltung Reset | 2.9 V |
| Zellunterspannungsabschltung Timer | 2 sec. |
| Zellspannungs max. Differenz | 0.25 V |
| SOC Entlade Hysterese | 5 % |
| Übertemepraturabschltung BMS | 55 °C |
| Hysterese Übertemepraturabschltung BMS | 5 °C |
| Abschlatung bei Übertemepratur der Zelle | 55 °C |
| Abschalthysterese bei Übertemperatur der Zelle | 2 °C |
| Deaktivierung des Ladens bei Untertemeperatur | -10°C |
| Hysterese zum Dewaktivieren des Ladens bei Untertemperatur | 2 °C |
| Spannungs-Strom-Koeffizient 200 A/50 mV | 0,01953125 A7bit |
| Nullpunktverschiebung der aktuellen Messung | 0.0 A |
| Maximaler Lade-/Entladestrom pro Wechselrichtergerät | 100/200 A |
| Anzahl der Wechselrichter-/Ladegeräte | 1 |
| Lade Koeffizient | 0.6 1/h |
| Entlade Koeffizient | 1.5 1/h |
| CAN-Kommunikationsbitrate bei 11-Bit-ID | 500 kbits/s |
| SW Version | 1.3 |
BMS Hardware Parameter:
| Mac. Batterie Pack-Spannung BMS | 68.0 V |
| Min. Batterie Pack-Spannung BMS | 10.0 V |
| BMS Zellspannungsbereich | 0 - 5.0 V |
| Zellspannungsgenauigkeit | +/- 1 mV |
| Packspannungsgenauigkeit | +/- 5 mV |
| Genauigkeit des DC-Stroms | +/- 1 LSB |
| Zellspannungsabtastrate | +/- 0,5 °C |
| Gleichstrom-Abtastrate | 1 Hz |
| Zellausgleichswiderstand | 4 Ohm |
| Max. Betriebstemepratur* | 70 °C |
| Min. Betriebstemperatur* | -20 °C |
| Max. Luftfeuchtigkeit* | 75 % |
| Stand-By Verbrauch bei abgeschalteter 48V Stromversorgung | 1.5 mW |
| Stromverbrauch bei eingeschalteter 48V Stromversorgung | 180 - 190 mW |
| Abmessungen | 190 x 98,4 x 38 mm |
| Schutzart | IP32 |
| HW Version | 1.35 |
*definiert durch die interne RTC-Backup-2023-Batterie
Datenblätter
2
Hersteller
REC
Herstellerangaben:
REC d.o.o.
Novi trg 9
6230 Postojna
Slovenia
Email: info@rec-bms.com
Angaben zum Hersteller (Informationspflichten zur GPSR Produktsicherheitsverordnung)
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
Produktgalerie überspringen
Zubehör
Mess-Shunt für REC BMS Systeme 300A, 50mV, ±0,25% Strom Sensor - 0% MwSt.
56,00 €*
Präzisions-Mess-Shunt 300A / 50mV für alle REC BMS Systeme
Der Mess-Shunt 300A/50mV ist die perfekte Ergänzung für Ihr REC Batterie-Management-System, um Ströme hochpräzise zu erfassen und daraus wichtige Kenngrößen wie den State of Charge (SoC) und den State of Health (SoH) zu berechnen. Mit einer Genauigkeit von ±0,25 % ermöglicht dieser Shunt eine detaillierte Auswertung der Batteriebelastung – entscheidend für den Schutz und die Effizienz Ihres Energiesystems.
Technische Spezifikationen
Nennstrom: 300 A
Ausgangsspannung: 50 mV bei 300 A
Genauigkeit: ±0,25 %
Widerstand: 0,001 Ohm
Isolierung: 750 V am robusten Phenol-Sockel
Anschlüsse: fertig verkabelt mit Stecker für alle REC BMS Systeme
Montage: Sockelmontage (direkt auf Metallflächen möglich)
✅ Kompatibilität
Kompatibel mit allen aktuellen REC BMS Serien:
REC-BMS-1Q
REC-BMS-2Q
REC Active BMS 4S
REC-BMS Master
REC-BMS SI (Sunny Island)
Dank vorkonfektionierter Stecker und klar beschrifteter Leitungen ist der Shunt sofort einsatzbereit und lässt sich unkompliziert in das System integrieren.
Vorteile auf einen Blick
Hohe Präzision für exakte Strommessung und Zustandsbewertung der Batterie
Einfache Installation durch vorkonfektionierten Kabelsatz
Stabile Verbindung über robuste Gewindebolzen für den Laststrom
Hohe Sicherheit durch isolierten Sockel (750 V) und hochwertige Materialien
Direktanschluss an REC BMS möglich, kein zusätzliches Zubehör notwendig
Effizientes Batteriemanagement durch präzise Strommessung
Durch die kontinuierliche Messung des Stroms über den Shunt kann das BMS:
Den Lade- und Entladezustand (SoC) präzise verfolgen
Die verbleibende Batteriekapazität berechnen
Frühzeitig auf Überlastungen oder Fehlströme reagieren
Die Lebensdauer und Effizienz der Batterie deutlich steigern
💡 Tipp zur Auslegung: Für einen langlebigen Betrieb sollte der Shunt dauerhaft mit maximal 2/3 seiner Nennstromstärke betrieben werden. Kurzzeitige Überlastungen sind problemlos möglich.
Lieferumfang
1x Präzisions-Shunt 300 A / 50 mV
1x fertig konfektioniertes Anschlusskabel mit Stecker für REC BMSTechnische Details:Strom max.:300 AAusgangsspannung:50 mVShunt Typ:+/- 0,25 %Minimale Temperatur:-40 °CMaximale Temeratur:60 °C
