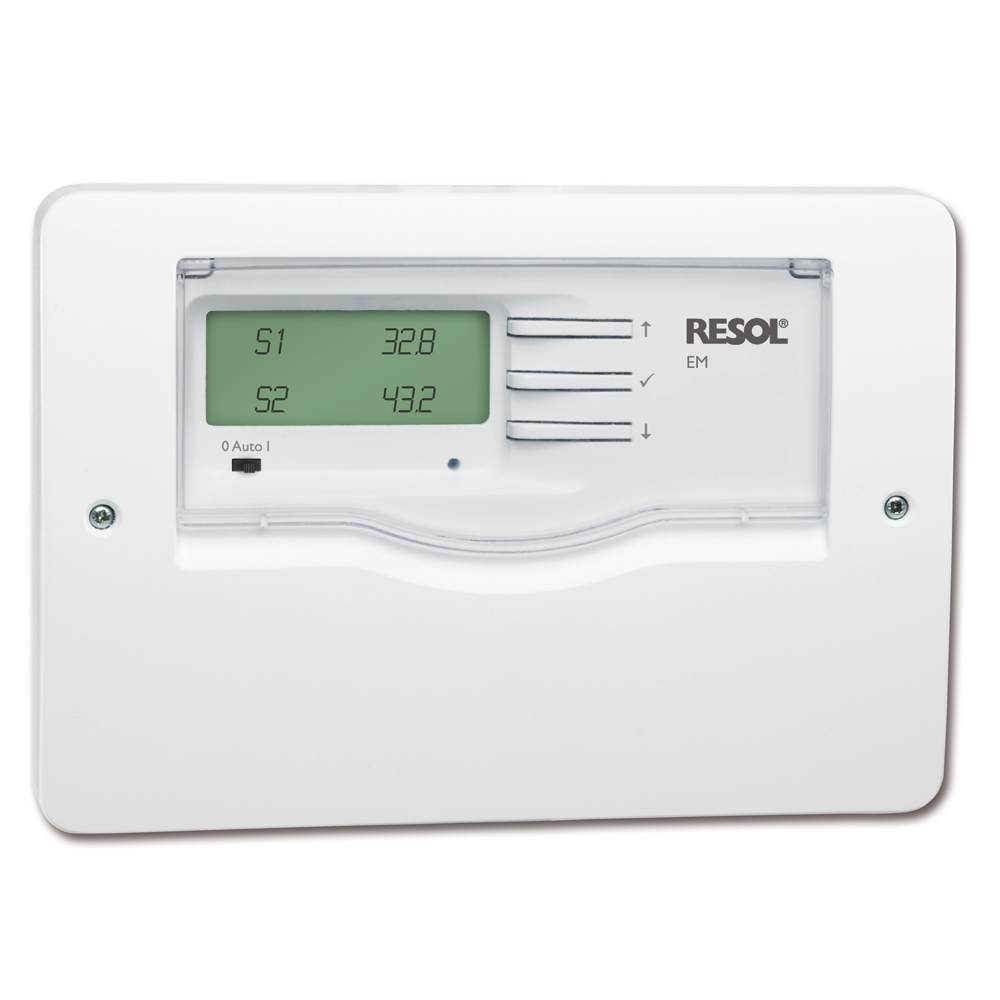

RESOL Erweiterungsmodul EMDas RESOL Erweiterungsmodul EM erweitert kompatible Regler um zusätzliche Relaisausgänge und Sensoreingänge und ermöglicht so eine flexible Anpassung der Heiz- und Regelungstechnik. Es kann an die Regler DeltaSol® MX, DeltaSol® MX Plus, DeltaSol® BX Plus, DeltaSol® SLT (ab Version 2), DeltaTherm® HC, DeltaTherm® HC MAX und DeltaTherm® PV MAX angeschlossen werden.Das Modul bietet 5 zusätzliche Relaisausgänge und 6 zusätzliche Sensoreingänge und ist für alle Wahlfunktionen der oben genannten Regler nutzbar. Zudem kann es zur Steuerung eines eigenen Heizkreises verwendet werden. Durch die Kombination von bis zu 5 Erweiterungsmodulen mit einem DeltaSol® MX-Regler lassen sich bis zu 7 Heizkreise mit individuellen Raumthermostaten realisieren.Funktionen und MerkmaleErweiterung von Regelgeräten um 5 Relaisausgänge und 6 SensoreingängeKompatibilität mit DeltaSol® MX, MX Plus, BX Plus, SLT (ab Version 2), DeltaTherm® HC, HC MAX, PV MAXEinsatz für Wahlfunktionen der angeschlossenen ReglerLC-Display mit 7-Segment-Anzeige zur einfachen ÜberwachungMinimaler Installationsaufwand, Steuerung und Konfiguration über den ReglerSchiebeschalter für Funktionskontrolle (0 – Auto – I)Technische DatenEingänge: 6 Sensoreingänge für Pt1000, Pt500 oder KTYAusgänge: 4 Halbleiterrelais, 1 potenzialfreies RelaisSchaltleistung:Halbleiterrelais: 1 (1) A, 240 V~Potenzialfreies Relais: 4 (1) A, 24 V⎓ / 240 V~Gesamtschaltleistung: 4 A, 240 V~Versorgung: 100 – 240 V~ (50 – 60 Hz)Leistungsaufnahme (Standby): 0,53 WWirkungsweise: Typ 1.B.C.YBemessungsstoßspannung: 2,5 kVDatenschnittstelle: VBus®Anzeige/Display: LC-Display mit 7-Segment-AnzeigeBedienung: 3 Tasten, 1 SchiebeschalterMontage: WandmontageSchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 … 40 °CRelative Luftfeuchtigkeit: 10 – 90 %Verschmutzungsgrad: 2Maximale Höhenlage: 2000 m NNSicherung: T4AGehäusematerial: Kunststoff (PC-ABS und PMMA)Abmessungen: 144 × 208 × 43 mmDas RESOL Erweiterungsmodul EM bietet eine einfache und effiziente Möglichkeit, bestehende Regelsysteme zu erweitern und zusätzliche Heizkreise zu steuern. Dank der intuitiven Bedienung und der flexiblen Anschlussmöglichkeiten ist es eine ideale Lösung für komplexe Heizsysteme.
