Umwälzpumpen sind Kreiselpumpen, die die Solarflüssigkeit durch den geschlossenen Solarkreislauf fördern.
Vorteile:
- Höhere Fördermengen als herkömmliche Heizungsumwälzpumpen
- Geringerer Stromverbrauch
- Hitzeresistenter als herkömmliche Heizungsumwälzpumpe
- Bei Defekten muss nicht der gesamte Solarkreislauf entleert werden
Resol Pumpensignalwandler PSW Basic
Resol Pumpensignalwandler PSW Basic Der Pumpensignalwandler PSW Basic erlaubt den Anschluss drehzahlgeregelter Hocheffizienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechenden Ausgang. Er dient dazu, bei einem Pumpenwechsel ohne Regleraustausch die drehzahlgeregelte Ansteuerung der Pumpe zu gewährleisten. Der PSW Basic ist klein, leicht zu montieren und einfach anzuschließen. Er deckt einen Großteil der gängigsten Signalkombinationen ab – aus dem Eingangssignal eines drehzahlregelungsfähigen Halbleiterrelais macht er wahlweise ein PWM- oder 0-10-V-Signal, auf Wunsch auch invertiert. Eine solide, spritzwassergeschützte Ausführung. Die einfache, kostengünstige Lösung! Technische Daten Eingänge: Pulspakete, Phasenanschnitt, Phasenabschnitt Ausgänge: PWM / 0-10 V Versorgung: 220 ... 240 V~ (50 ... 60 Hz) Anschlussart: Y Leistungsaufnahme: max. 1,5 VA Wirkungsweise: 1.Y Bemessungsstoßspannung: 2,5kV Funktionen: Signalwandler, Umwandlung eines drehzahlgeregelten 230-V-Ausgangssignals in ein PWM- oder 0-10-V-Signal Gehäuse: Kunststoff Montage: Wandmontage Schutzart: IP65 / DIN EN 60529 Schutzklasse: II Umgebungstemperatur: 0 ... 50 °C Verschmutzungsgrad: 2 Maße: 80 x 80 x 53 mm
Hydra Hocheffizienzpumpe GPS II - PWM2 Solarpumpe Umwälzpumpe
Hydra Hocheffizienzpumpe GPS II - PWM2 Solarpumpe UmwälzpumpeMaximale Effizienz und Zuverlässigkeit für Ihre Solarthermie-Anlage!Die Hydra GPS II ist eine elektronische, energieeffiziente Umwälzpumpe mit hohem Wirkungsgrad, speziell konzipiert für Solarheizungs-Anwendungen. Die Pumpe wird über ein externes PWM-Signal gesteuert (stufenlose Drehzahlregelung) und garantiert so eine maximale Energieausbeute.Die Hydra GPS-Pumpe erfüllt die Anforderungen der Europäischen Kommission Nr. 622/2012 für energieeffiziente Pumpen und erreicht einen Wirkungsgrad von EEI ≤0,21.Hauptvorteile auf einen BlickHöchste Energieeffizienz: EEI ≤0,21 dank Permanentmagnet-MotorLeiser Betrieb: Niedriger Geräuschpegel für angenehme NutzungFlexible Steuerung: Feste Drehzahl oder stufenlose Regelung via externem PWM-SignalZuverlässig und langlebig: Entwickelt für anspruchsvolle Umgebungen und wechselnde FörderströmeEinfache Installation: Klar strukturierte Anschlüsse für unkomplizierten EinbauGepumpte FlüssigkeitHeizwasser, reine Flüssigkeit, frei von Feststoffen und Mineralölen, ungiftig und chemisch neutralGlykollösung mit einer Konzentration ≤50%Technische DatenEigenschaftWertStromversorgung220–240 V, 50/60 HzMax. Eingangsleistung65 WFlüssigkeitstemperatur2°C – 110°CUmgebungstemperatur0°C – +40°CLagertemperatur35°C – 80°CSchutzartIP44Max. Druck10 barMax. Förderhöhe8 mMax. Volumenstrom1,9 m³/h bei 5 m H₂OAnschlüsse1"Anschluss-Abstand130 mmIsolationsklasseFGewicht1,4 kgHinweis: Die Pumpe darf nur mit einem externen PWM-Signal gesteuert werden. Ein Anschluss an 230V PWM-Leitungen ist nicht zulässig und führt zum Verlust der Garantie.Qualität, auf die Sie sich verlassen können:Jede Pumpe wird vor der Auslieferung geprüft, um eine einwandfreie Funktion zu gewährleisten. Minimaler Wasserrückstand im Gerät ist ein Zeichen der gründlichen Qualitätskontrolle.
Resol Pumpensignalwandler PSW Premium
Resol Pumpensignalwandler PSW Premium Der Pumpensignalwandler PSW Premium erlaubt den Anschluss drehzahlgeregelter Hocheffizienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechenden Ausgang. Er dient dazu, bei einem Pumpenwechsel ohne Regleraustausch die drehzahlgeregelte Ansteuerung der Pumpe zu gewährleisten. Der PSW Premium gleicht im Funktionsumfang dem PSW Basic, ist aber zusätzlich mit einem Relaisausgang für die Spannungsversorgung der Pumpe ausgestattet. Darüber hinaus verfügt er über eine Nachlauffunktion, um die Schalthäufigkeit der Hocheffizienzpumpe zu reduzieren. Vorteile des Resol Pumpensignalwandler PSW Premium Für Solar- und Heizungspumpen Ausgangssignal PWM oder 0-10 V Invertierung des Ausgangssignals möglich Spannungsversorgung der Pumpe integriert Nachlaufzeit Anzeige Pumpenstatus Technische Daten Eingänge: Pulspakete, Phasenanschnitt, Phasenabschnitt Ausgänge: 1 Halbleiterrelais, 1 PWM, 1 0-10 V Versorgung: 220 … 240 V~ (50 Hz) Anschlussart: Y Leistungsaufnahme: max. 1,7 VA Wirkungsweise: 1.Y Bemessungsstoßspannung: 2,5 kV Funktionen: Signalwandler, Umwandlung eines drehzahlgeregelten 230-V-Ausgangssignals in ein PWM- oder 0-10-V-Signal Gehäuse: Kunststoff Montage: Wandmontage Schutzart: IP 20 / DIN EN 60529 Schutzklasse: II Umgebungstemperatur: 0 … 40 °C Verschmutzungsgrad: 2 Maße: Ø 130 mm

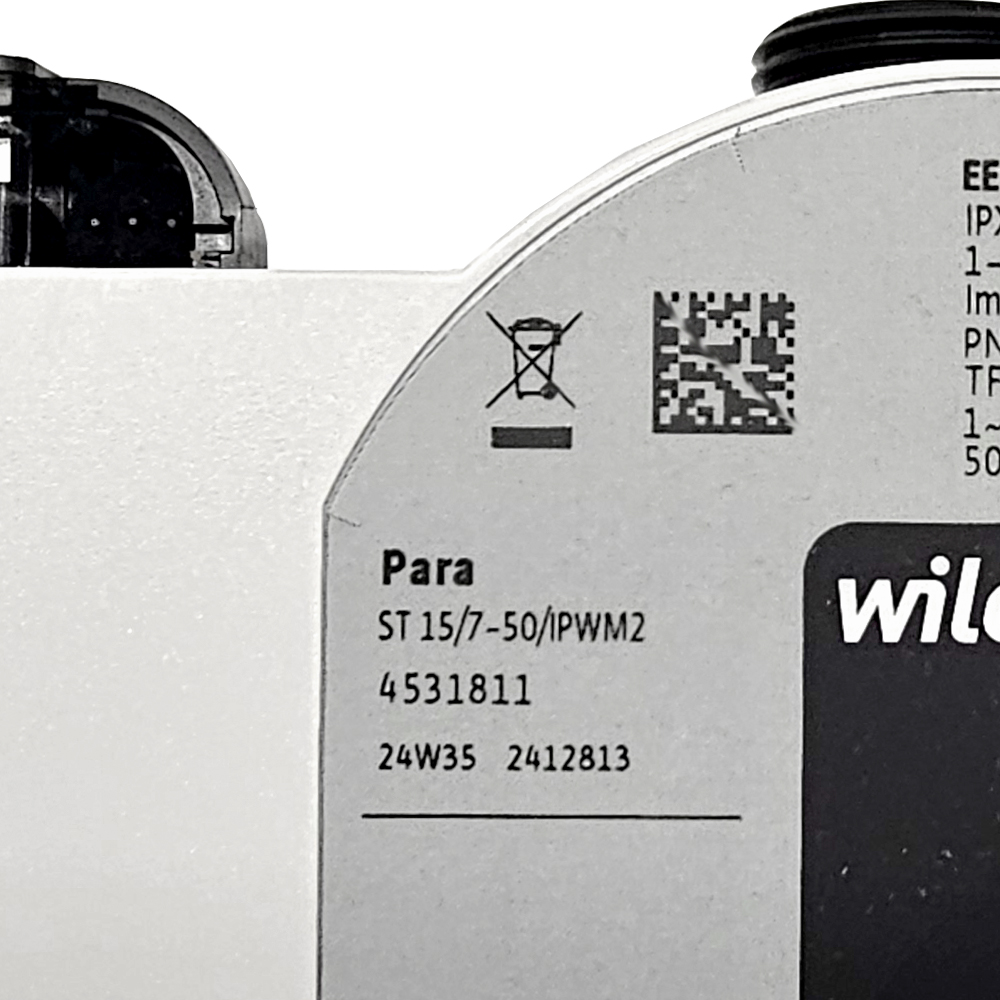

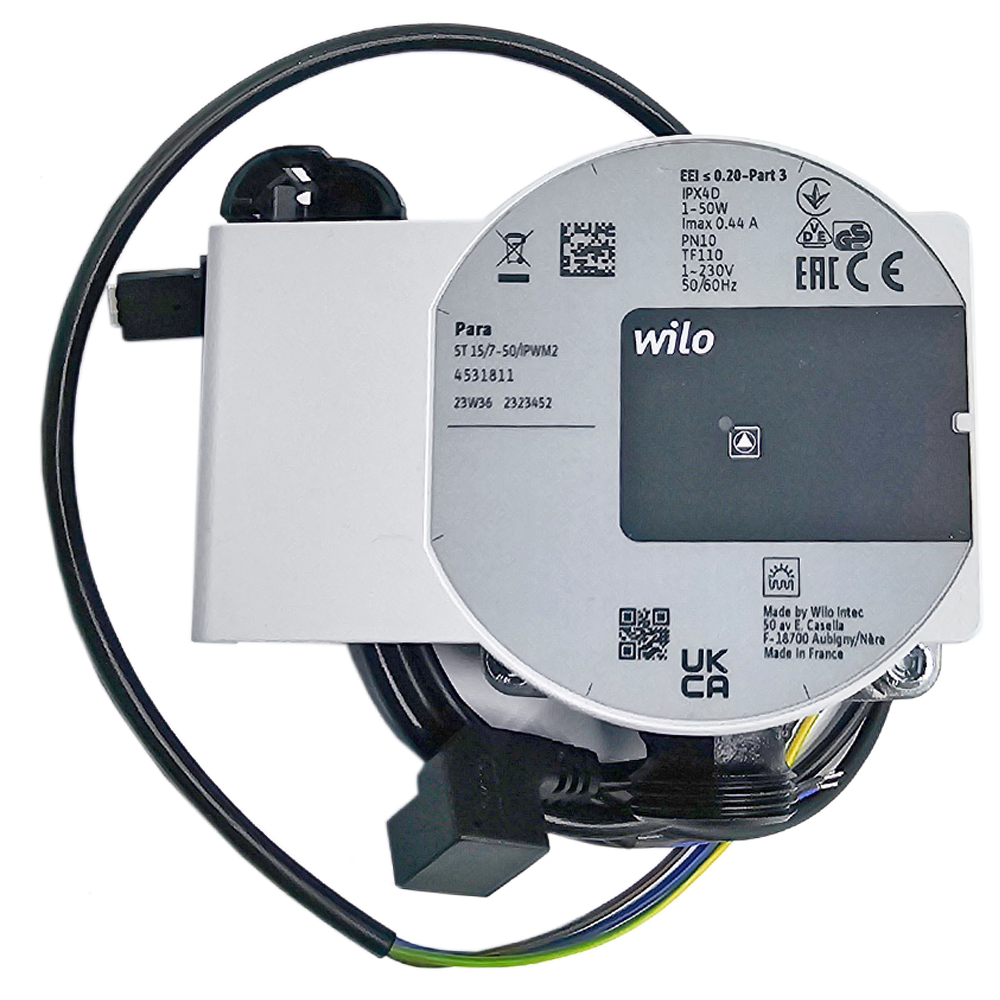

WILO Hocheffizienzpumpe Yonos Para ST15/7 IPWM2 Solarpumpe Umwälzpumpe
WILO Hocheffizienzpumpe Yonos Para ST15/7 IPWM2 Maximale Effizienz und Zuverlässigkeit für Ihre thermische Solaranlage!Die WILO Yonos Para ST15/7 IPWM2 ist die perfekte Lösung für energieeffiziente und umweltfreundliche Heiz- und Solarsysteme. Mit modernster Technologie und einer intelligenten PWM-Steuerung sorgt diese Pumpe für optimale Leistung bei minimalem Energieverbrauch – ideal für Systeme mit variierenden FörderströmenHauptvorteile auf einen Blick:Höchste Energieeffizienz: Dank Energieklasse A und modernem EC-Motor sparen Sie Betriebskosten und reduzieren den CO₂-Ausstoß.Präzise PWM-Steuerung: Perfekt abgestimmt auf Solarregler mit PWM-Signal für eine exakte Regelung.Vielfältige Einsatzmöglichkeiten: Geeignet für Heizungswasser (nach VDI 2035) und Wasser-/Glykolgemische (Mischverhältnis bis 1:1).Robust und langlebig: Entwickelt für anspruchsvolle Umgebungen und wechselnde Förderströme – zuverlässig auch unter extremen Bedingungen.Einfacher Anschluss: Klar strukturierte Verkabelung und intuitive Installation.Anschlussdetails – Einfach und sicher:1. 230V VersorgungskabelBraunes Kabel: Anschluss an L (Phase).Blaues Kabel: Anschluss an N (Neutralleiter).Gelb-grünes Kabel: Anschluss an PE (Schutzleiter).2. PWM-SignalkabelBraunes Kabel: Anschluss an + (positives PWM-Signal).Blaues Kabel: Anschluss an - (negatives PWM-Signal).Schwarzes Kabel: Rückmeldesignal (optional, je nach Steuerung).Hinweis:Für Regler ohne PWM-Signal wird ein Signalwandler benötigt.Wichtig: Das PWM-Kabel darf niemals an eine 230V-Spannung angeschlossen werden – dies führt zur Zerstörung der Pumpe und ist nicht von der Garantie abgedeckt.Qualität, auf die Sie sich verlassen könnenAlle Pumpen werden vor der Auslieferung einer umfassenden Wasserprüfung unterzogen, um eine einwandfreie Funktion zu gewährleisten. Dabei können minimale Wasserrückstände im Gerät verbleiben – ein Beweis für die gründliche Qualitätskontrolle.Schauen Sie sich unsere ausführliche YouTube-Anleitung zum Testen der Funktionsfähigkeit der Pumpe an. Einfach, sicher und Schritt für Schritt erklärt. Technische Daten: HerstellerWiloPumpenPARA ST 15/7-50/IPWM2Baulänge130mmBautiefe124mmAnschluss1" AGUmgebungstemperaturmax. +40°CMax. Förderhöhe8,40mMax. Volumenstrom4,0 m³/hLeistung (Elektro)1,8 bis 50WDruckklassePN10SchutzartIPX4DMotorschutzintegriertPumpenwelleEdelstahl
