WILO Solarpumpe Umwälzpumpe YONOS PARA ST15/7 PWM2 - 130mm 1" Hocheffizienzpumpe

139,00 €*

Inhalt: 1 Stück

Sofort versandfertig, Lieferzeit ca. 1-5 Werktage**
Aktueller Lagerbestand: 1 Stück - größere Mengen mit Lieferzeit bestellbar

Lagerbestand: 2

Produktnummer: 718003005

EAN: 4262435951197

Hersteller-Nr.: 718003005

Produktinformationen "WILO Solarpumpe Umwälzpumpe YONOS PARA ST15/7 PWM2 - 130mm 1" Hocheffizienzpumpe"

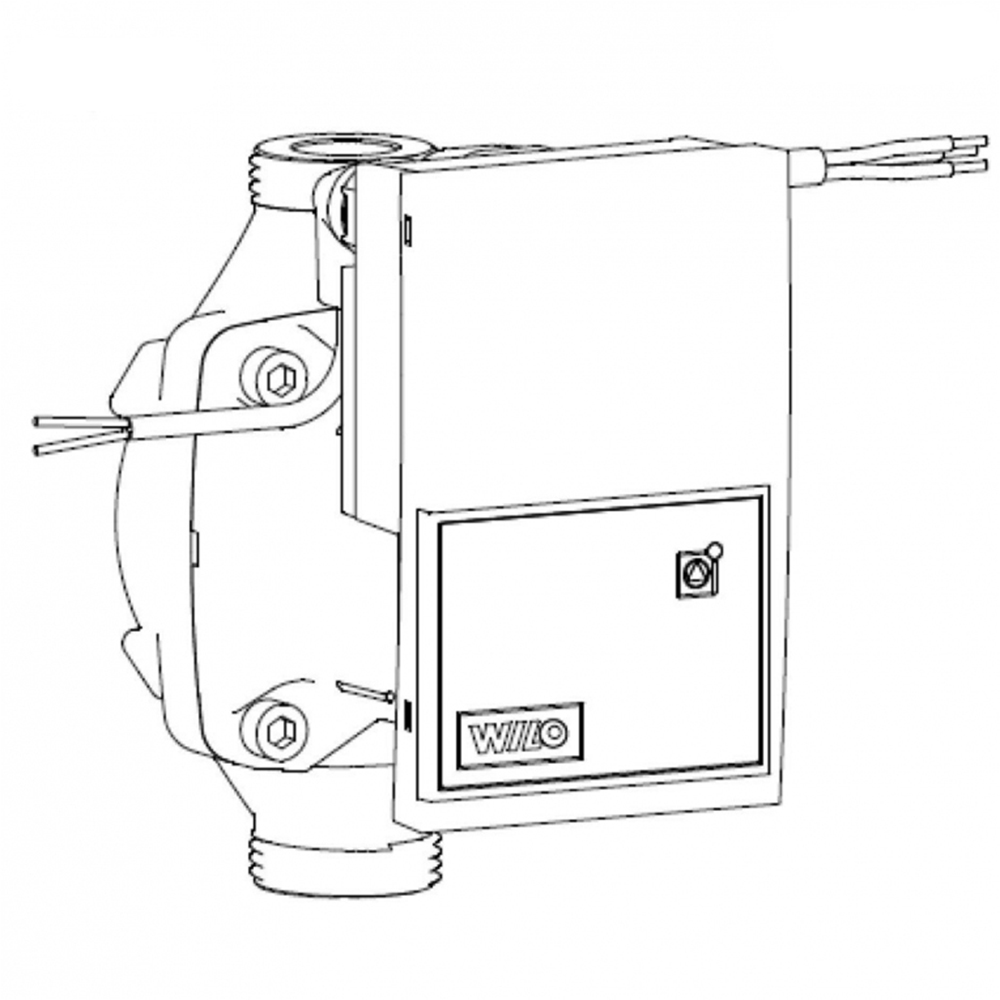

WILO Solarpumpe Umwälzpumpe YONOS PARA ST15/7 PWM2 - 130mm 1" Hocheffizienzpumpe

Wilo Yonos Para ST15/7 PWM2 Hocheffizienzpumpe Energieeffizienzklasse A. Die Pumpe ist nur über Reglung mit PWM-Signal einsetzbar!

Bei alten Reglern, die eine Standardpumpe über Phasenanschnitt oder getaktete Spannung steuern, wird ein Signalwandler benötigt (z.B. Resol PSW Basic). Die Umwälzpumpen der Baureihe Wilo-Yonos PARA ST sind für thermische Solaranlagen und ähnliche Systeme mit ständig wechselnden Förderströmen konzipiert. Zugelassene Fördermedien sind Heizungswasser nach VDI 2035, Wasser-/Glykolgemische mit Mischungsverhältnis 1:1. Bei Beimischungen von Glykol sind die Förderdaten der Pumpe entsprechend der höheren Viskosität, abhängig vom prozentualen Mischungsverhältnis zu korrigieren.

Technische Daten

Schutzart: IP X4D
Volumenstrom max.: 3,3m3/h
zulässige Temperatur:
Umgebung 52 °C = TF 0 bis 110 °C
von 57 °C = 0 bis 95 °C
von 60 °C = 0 bis 90 °C
von 67 °C = 0 bis 70 °C
Förderhöhe: 7,2 m
Fördermedien: Heizungswasser (gemäß VDI 2035), Wasser-Glykol-Gemische
Isolationsklasse: F
Betriebsdruck: PN10

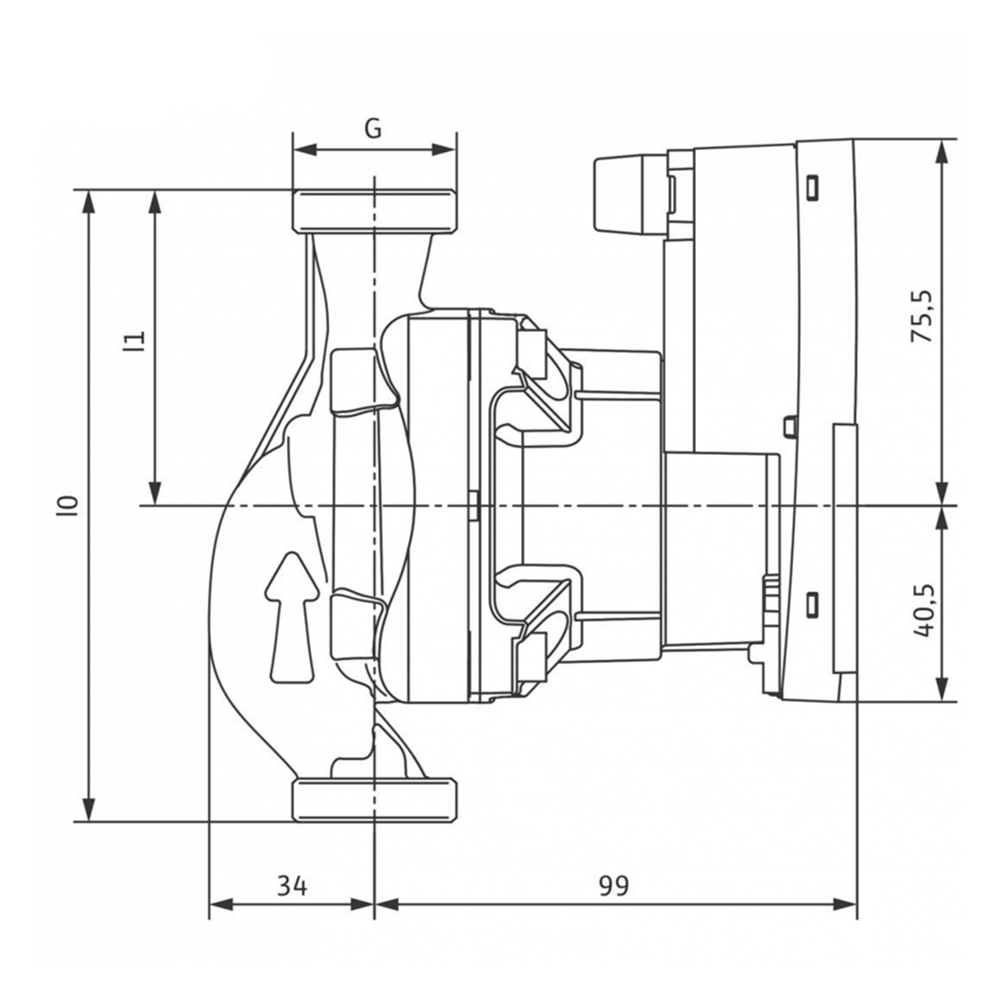

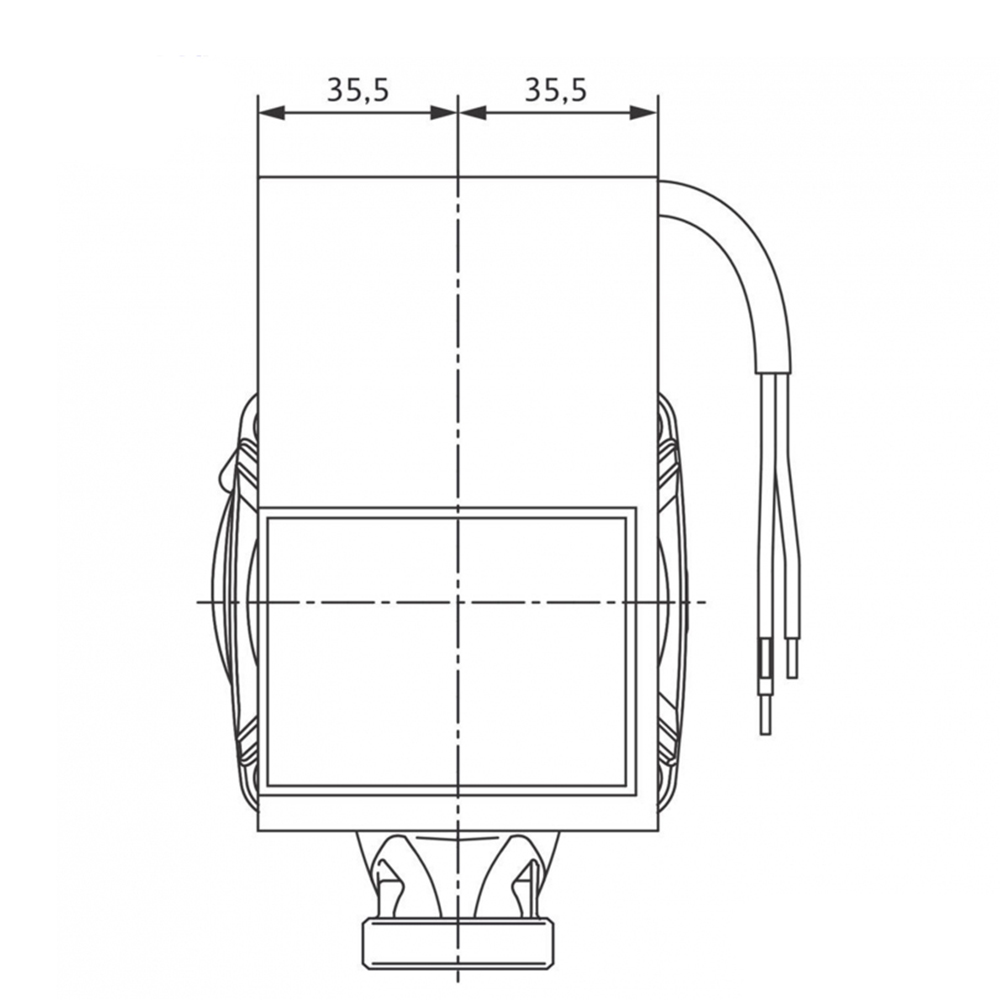

Baulänge: 130 mm
Anschluss: 1“
Netzanschluss: 1-230 V +10% / -15%, 50-60 Hz (gem. IEC 60038)
Elektromagnetische Verträglichkeit: EN 61800-3
Störaussendung: EN 61000-6-3 / EN 61000-6-4
Störfestigkeit: EN 61000-6-1 / EN 61000-6-2
Schutzart: IP X4D

Zusätzliche Dichtungen bitte in der Größe 1 1/4" (DN32) auswählen.

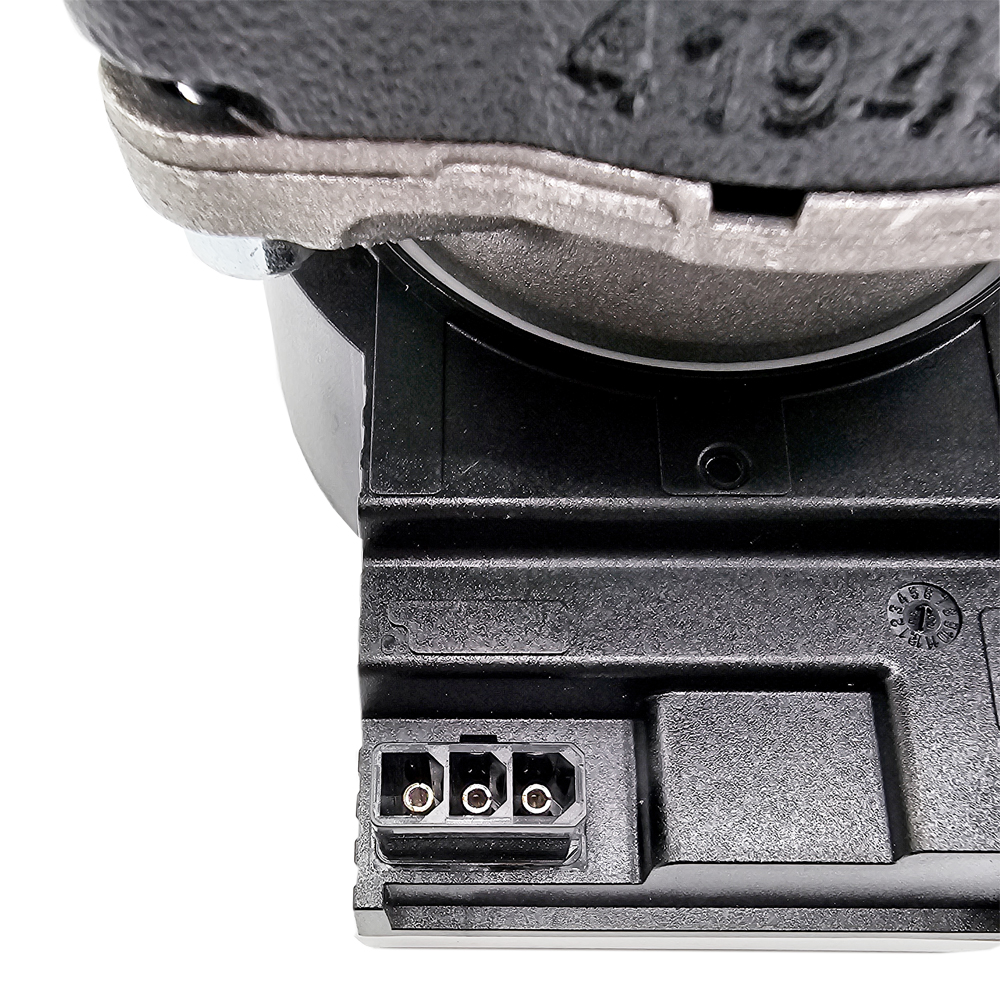

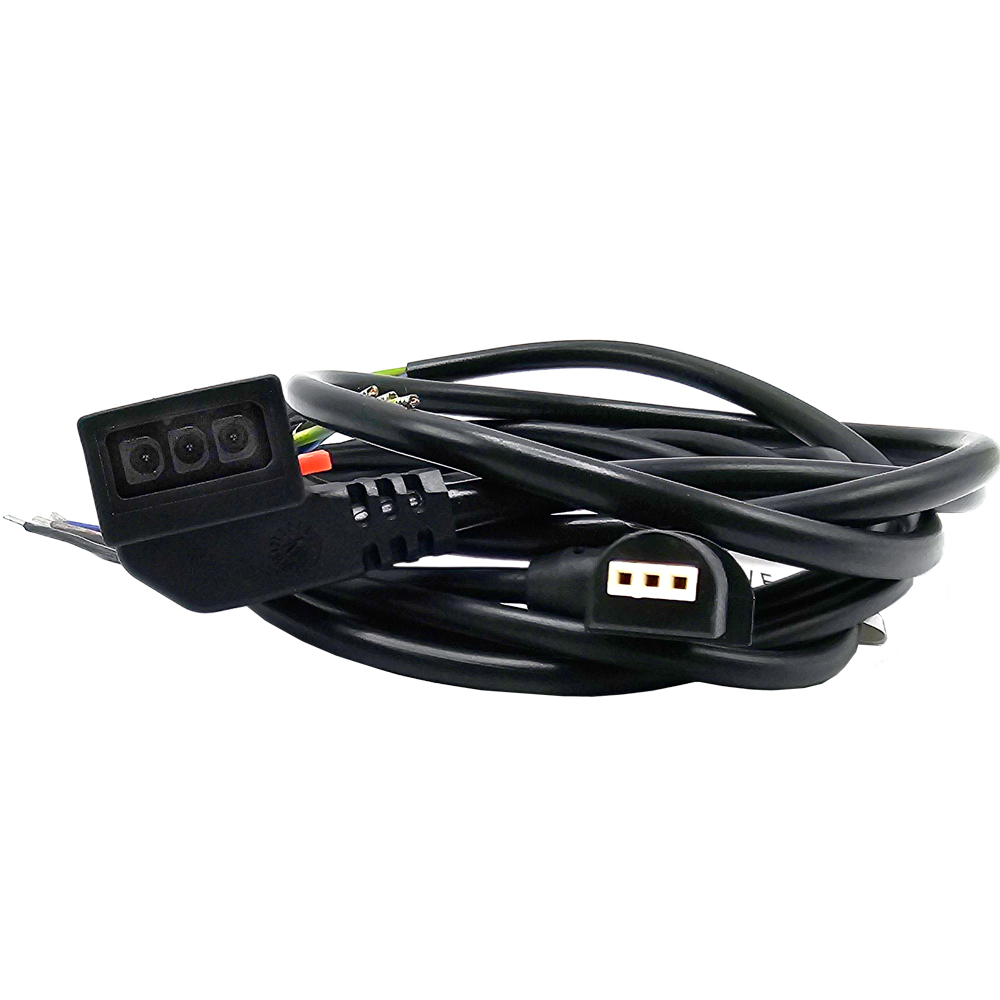

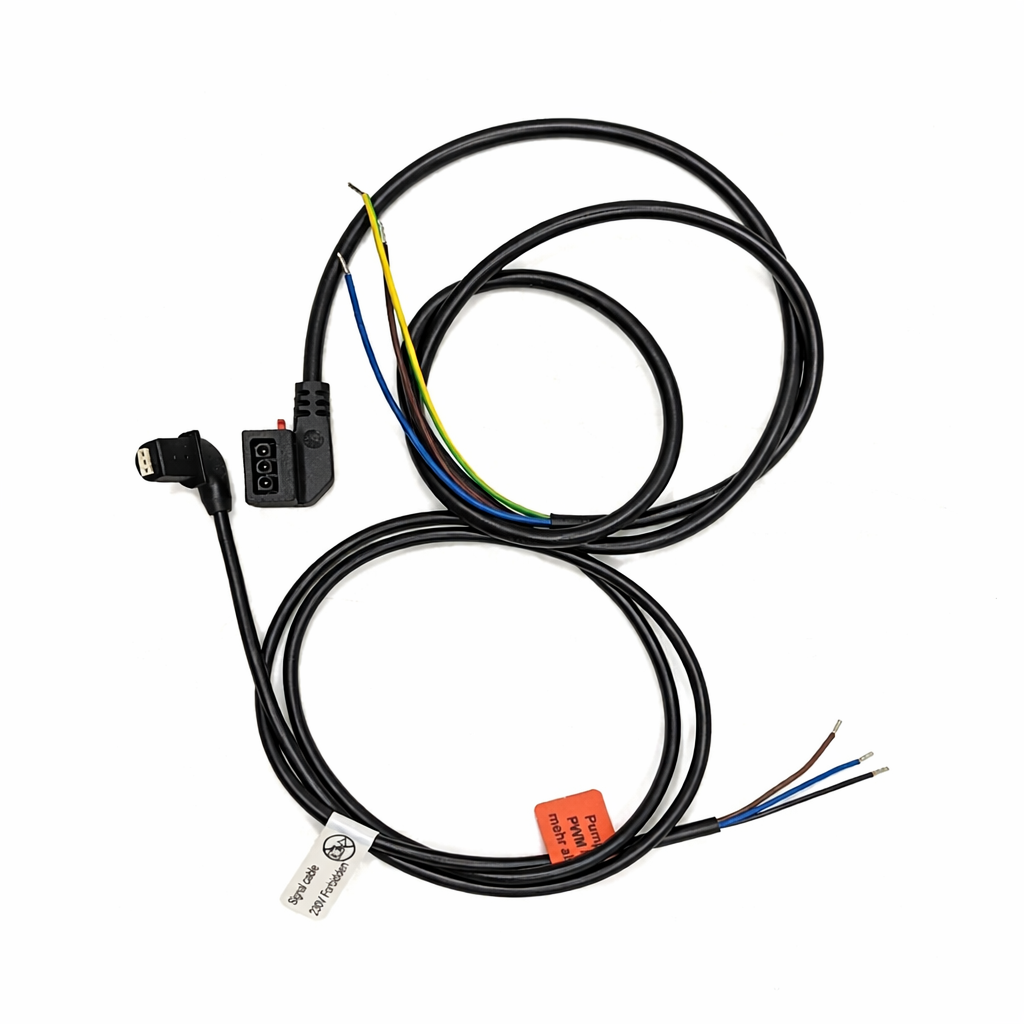

Elektrische Verbindung:
Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):
- Braunes Kabel --> L (Phase)
- Blaues Kabel --> N (Null-Leiter)
- Gelb-Grünes Kabel --> PE (Erde)

Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen:
- Braunes Kabel --> +
- Blaues Kabel --> -
- Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt)

TIPP:
Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler (PSW) verwenden.

ACHTUNG:

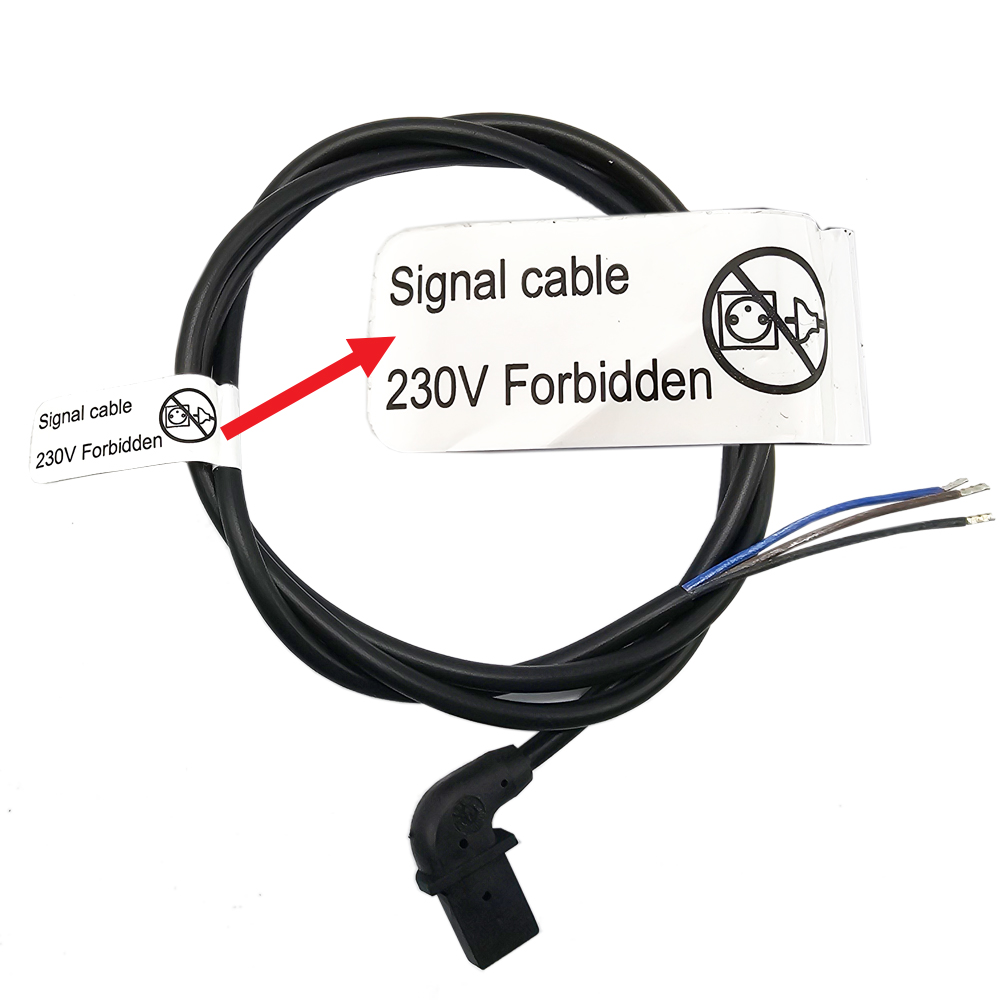

Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!
