PT1000 Kabel-Temperaturfühler bis 105 °C - 1,5 m bis 20,0 m Länge
Der ideale Temperaturfühler für die universelle und kostengünstige Temperaturerfassung bis 105 °C. Ein Kabel-Temperaturfühler (KBTF) dient zur Messung der Temperatur in gasförmigen Medien oder in Verbindung mit einer Tauchhülse auch zur Messung in flüssigen Medien.
Anwendungsgebiete:
- Messung an Heizungen, Heizungsregelung- Klima- und Lüftungsanlagen- Ideal für Solaranlagen- Pufferfühler, Speicherfühler, Tauchfühler oder Vorlauffühler
Technische Daten:
Sensor: Wärmequellensensor PT1000 Klasse B nach DIN EN 60751Temperaturbereich Leitung: bis 105 °C Temperaturbereich Sensor: bis 105 °C Leitung: PVC-Leitung - Länge wählbarSchutzhülse: Edelstahl Ø 6 mmMade in Germany
PT1000 Kabel-Temperaturfühler bis 200 °C - 2,0 m bis 20 m Länge
Der ideale Temperaturfühler für die universelle und kostengünstige Temperaturerfassung bis 200 °C.Ein Kabel-Temperaturfühler (KBTF) dient zur Messung der Temperatur in gasförmigen Medien oder in Verbindung mit einer Tauchhülse auch zur Messung in flüssigen Medien.
Anwendungsgebiete:
- Messung an Heizungen, Heizungsregelung- Klima- und Lüftungsanlagen- Ideal für Solaranlagen- Pufferfühler, Speicherfühler, Tauchfühler oder Vorlauffühler
Technische Daten:
Sensor: Wärmequellensensor PT1000 Klasse B nach DIN EN 60751Temperaturbereich Leitung: bis 110 °C Temperaturbereich Sensor: bis 200 °C Leitung: Silikon-Leitung - Länge nach AuswahlSchutzhülse: Edelstahl Ø 6 mmMade in Germany
Resol Kommunikationsmodul KM2
Das Kommunikationsmodul KM2 ist die ideale Schnittstelle zwischen einem Solar- oder Heizungsregler und dem Internet. Durch die einfache und sichere Verbindung zum Internetportal VBus.net* können Anlagendaten visualisiert und beispielsweise Reporte zum Anlagenstatus per E-Mail zur Verfügung gestellt werden. Mit dem RESOL Parametisierungstool RPT ist die Parametisierung des Reglers über das Internet möglich.
Vorteile
- Einfacher und sicherer Zugriff auf die Anlagendaten über VBus.net*- Verwendung der VBus Touch HC App von Resol (Achtung: nicht VBus Touch für Solar)- Komfortable Anlagenparametisierung mit dem RESOL Parametisierungstool RPT möglich- Software-Updates- Preiswerte Lösung für den Fernzugriff auf den Regler- Für alle RESOL-Regler mit VBus- Einfache Installation in nur drei Schritten
Technische Daten
Versorgung: Eingangsspannung Steckernetzteil: 100 …240 V (50 …60 Hz)
Nennstrom: 146 mA
Eingangsspannung Kommunikationsmodul: 12 V DC +- 5 %
Leistungsaufnahme: < 1,75 W
Datenschnittstellen: RESOL VBus zum Anschluss an RESOL-Regler, 10/100 Base TX Ethernet, Auto MDIX, WLAN 2.4 - 2.4835 GHz
Gehäuse: Kunststoff
Montage: Wandmontage (optional)
Anzeige/Display: Betriebskontroll-LED
Schutzart: IP 20 / EN 60529
Schutzklasse: III
Umgebungstemperatur: 0....40 °C
Maße: 95 x 70 x 25 mm
Inhalt: Resol Kommunikationsmodul KM2, Service CD, Netzwerkleitung, Steckernetzteil
Achtung: Bei Installation der Software und Registrierung über VBus.net mit diesem Gerät erlischt die Widerrufsfrist!*Bei VBus.net dreht sich alles um die Daten Ihres Resol-Reglers. Es erwarten Sie Live-Daten Ihres Systems, personalisierte Filtereinstellungen und vieles mehr. VBus.net steht in 2 Versionen zur Verfügung: Basic (kostenlos) und PRO (39,00€/Jahr) - weitere Informationen im Datenblatt.
Einschraub-Tauchhülse 1/2" Messing vernickelt - 15 cm
Das Tauchrohr ist passend für Kabelfühler und Tauchfühler zum Einbau in Pufferspeicher, Solarspeicher, Warmwasserspeicher etc.Das Material Ist speziell für aggressive Medien geeignet.
Passende Temperaturfühler finden Sie in unserem Shop unter Fühler & Sensoren.
Technische Daten
Länge: 15 cm (ab Unterkante Sechskant)Außendurchmesser: 8 mmInnendurchmesser: 6,5 mmGewinde: 1/2 Zoll (DIN 10226-1)Prüfdruck: 16 barNenndruck: 10 barMax. Temperatur: 180°CMaterial: Messing, Oberfläche vernickeltNippel: SW22 mit seitlicher Kreutzschlitzschraube V2A M4x10mmAlle Teile hartverlötetMade in Germany
Einschraub-Tauchhülse 1/2" Messing vernickelt - 10 cm
Das Tauchrohr ist passend für Kabelfühler und Tauchfühler zum Einbau in Pufferspeicher, Solarspeicher, Warmwasserspeicher etc.Das Material Ist speziell für aggressive Medien geeignet.
Passende Temperaturfühler finden Sie in unserem Shop unter Fühler & Sensoren.
Technische Daten
Länge: 10 cm (ab Unterkante Sechskant)Außendurchmesser: 8 mmInnendurchmesser: 6,5 mmGewinde: 1/2 Zoll (DIN 10226-1)Prüfdruck: 16 barNenndruck: 10 barMax. Temperatur: 180°CMaterial: Messing, Oberfläche vernickeltNippel: SW22 mit seitlicher Kreutzschlitzschraube V2A M4x10mmAlle Teile hartverlötetMade in Germany
Resol Datalogger DL2
Mit diesem Zusatzmodul lassen sich größere Datenmengen (z. B. Mess- und Bilanzwerte der Solaranlage) über längere Zeiträume aufzeichnen. Der Resol Datalogger DL2 kann über sein integriertes Web-Interface mit einem Standard-Internet-Browser konfiguriert und ausgelesen werden. Zur Übertragung der aufgezeichneten Daten aus dem internen Speicher des Resol Datalogger DL2 auf einen PC kann auch eine SD-Karte benutzt werden. Der Resol Datalogger DL2 ist für alle Solarregler mit RESOL VBus® geeignet. Er kann direkt an einen PC oder einen Router zur Fernabfrage angeschlossen werden und erlaubt damit ein komfortables Anlagenmonitoring zur Ertragskontrolle oder zur erweiterten Diagnose von Fehlersituationen.
Vorteile des Resol Datalogger DL2
- Visualisierung der Anlagenzustände- Ertragskontrolle- Erleichterte Störungsdiagnose- Einfache Konfiguration über integriertes Web-Interface für Standard Internet Browser- Exportfunktion für weitere Datenverarbeitung in Tabellenkalkulationsprogrammen- Direktanschluss für PC oder Router zur Fernabfrage
Technische Daten des Resol Datalogger DL2
Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP20 / DIN 40050
Umgebungstemperatur: 0...40 °C
Abmessungen: Durchmesser 130mm, Tiefe 45mm
Einbau: Wandmontage
Anzeige: Balken LED zur Kontrolle der Speicherkapazität sowie 1 Leucht-Drucktaste zur Darstellung des SD-Kartenstatus
Versorgung: Eingangsspannung Stecknetzteil: 100...240 V
Nennstrom: 350 mA
Eingangsspannung Datalogger: 5 V DC +/- 5%
Schnittstelle: VBus zum Anschluss an Resol Solarregler, LAN
Speicher: 30 Monate für ein System mit einem DeltaSol M, einem HKM und einem WMZ-Modul, 60 Monate für ein System mit einem DeltaSol M und einem HKM, 120 Monate für ein System mit einem DeltaSol M
Der Datalogger DL2 ist mit allen Geräten kompatibel, welche VBus unterstützen. Der Fernzugriff funktioniert hier jedoch nur in Verbindung von Resol Geräten.
Achtung: Bei Installation der Software und Registrierung über VBus.net mit diesem Gerät erlischt die Widerrufsfrist!*Bei VBus.net dreht sich alles um die Daten Ihres Resol-Reglers. Es erwarten Sie Live-Daten Ihres Systems, personalisierte Filtereinstellungen und vieles mehr. VBus.net steht in 2 Versionen zur Verfügung: Basic (kostenlos) und PRO (39,00€/Jahr) - weitere Informationen im Datenblatt.
Feststoffkesselregler Resol DeltaTherm FK (ohne Fühler)
Der Biomasseregler DeltaTherm FK wurde speziell für Anlagen mit Festbrennstoffkesseln, wassergeführten Kaminöfen oder Pelletheizungen entwickelt. Durch die integrierten PWM-Ausgänge kann er zwei Hocheffizienzpumpen drehzahlgeregelt ansteuern.
Mit leicht konfigurierbaren Wahlfunktionen ermöglicht die vielseitige Software z. B. die Ansteuerung eines elektronischen Mischers für die Rücklaufbeimischung, eine thermostatische Nach Heizung, eine Zieltemperaturregelung und vieles mehr.
Vorteile
• 2 Relaisausgänge, 4 Eingänge für Temperatursensoren • 2 PWM Ausgänge für den Drehzahlgeregelter Ansteuerung von Hocheffizienzpumpen • Ansteuerung eines elektronischen Mischers für die Rücklaufbeimischung • Heizungsunterstützung • Wärmeaustauschfunktion • thermostatische Nach Heizung
Funktionen
• 8 vorprogrammierte Grundsysteme • Mischerregelung auf Zieltemperatur: • Brauchwassererwärmung: • Feststoffkessel: • Rücklaufanhebung: • Rücklaufbeimischung: • Thermostatische Nach Heizung: • Kesselschutz: • Wärmeaustausch: • Mischer: • Minima- und Maximaltemperaturbegrenzung • Drehzahlregelung • Heizkreisunterstützung • PWM Pumpenansteuerung • Betriebsstundenzähler
Technische Daten
Eingänge:
4 Temperatursensoren Pt1000
Ausgänge:
2 Halbleiterrelais, 2 PWM-Ausgänge
Schaltleistung:
1 (1) A 240 V~ (Halbleiterrelais)
Gesamtschaltleistung:
2 A 240 V~
Versorgung:
100 ... 240 V~ (50 ... 60 Hz)
Anschlussart:
Y
Leistungsaufnahme:
< 1 W (Standby)
Wirkungsweise:
Typ 1. Y
Bemessungsstoßspannung:
2,5 kV
Datenschnittstellen:
RESOL VBus®
VBus®-Stromausgabe:
35 mA
Gehäuse:
Kunststoff, PC-ABS und PMMA
Montage:
Wandmontage, Schalttafel-Einbau möglich
Anzeige/Display:
Vollgrafik-Display
Bedienung:
3 Drucktasten in Gehäusefront
Schutzart:
IP 20 / DIN EN 60529
Schutzklasse:
I
Umgebungstemperatur:
0 ... 40 °C
Verschmutzungsgrad:
2
Maße:
172 x 110 x 46 mm
Resol Überspannungsschutz SP10
Überspannungsschutz im formschönen Gehäuse für die Montage im Außenbereich. Wir empfehlen diesen Überspannungsschutz grundsätzlich in Verbindung mit Kollektorsensoren zu montieren, um z. B. durch ortsnahe Gewitterentladungen induzierte Spannungen aufzufangen.
Technische Daten des Übersannungsschutzes
Material: Gehäuseunterteil Karilen, Gehäuseoberteil LuranSchutzart: IP 65Abmessung: 111x68x40mmUmgebungstemperatur: -25 bis +70°C
Feststoffkesselregler Resol DeltaTherm FK (inkl. 3 x PT1000 Fühler - 1 x FKP6 - 2 x FRP6)
Der Biomasseregler DeltaTherm FK wurde speziell für Anlagen mit Festbrennstoffkesseln, wassergeführten Kaminöfen oder Pelletheizungen entwickelt. Durch die integrierten PWM-Ausgänge kann er zwei Hocheffizienzpumpen drehzahlgeregelt ansteuern.
Mit leicht konfigurierbaren Wahlfunktionen ermöglicht die vielseitige Software z. B. die Ansteuerung eines elektronischen Mischers für die Rücklaufbeimischung, eine thermostatische Nach Heizung, eine Zieltemperaturregelung und vieles mehr.
Vorteile
• 2 Relaisausgänge, 4 Eingänge für Temperatursensoren • 2 PWM Ausgänge für den drehzahlgeregelter Ansteuerung von Hocheffizienzpumpen • Ansteuerung eines elektronischen Mischers für die Rücklaufbeimischung • Heizungsunterstützung • Wärmeaustauschfunktion • thermostatische Nach Heizung
Funktionen
• 8 vorprogrammierte Grundsysteme • Mischerregelung auf Zieltemperatur • Brauchwassererwärmung • Feststoffkessel • Rücklaufanhebung • Rücklaufbeimischung • Thermostatische Nachheizung • Kesselschutz • Wärmeaustausch • Mischer • Minima- und Maximaltemperaturbegrenzung • Drehzahlregelung • Heizkreisunterstützung • PWM Pumpenansteuerung • Betriebsstundenzähler
Technische Daten
Eingänge:
4 Temperatursensoren Pt1000
Ausgänge:
2 Halbleiterrelais, 2 PWM-Ausgänge
Schaltleistung:
1 (1) A 240 V~ (Halbleiterrelais)
Gesamtschaltleistung:
2 A 240 V~
Versorgung:
100 ... 240 V~ (50 ... 60 Hz)
Anschlussart:
Y
Leistungsaufnahme:
< 1 W (Standby)
Wirkungsweise:
Typ 1.Y
Bemessungsstoßspannung:
2,5 kV
Datenschnittstellen:
RESOL VBus®
VBus®-Stromausgabe:
35 mA
Gehäuse:
Kunststoff, PC-ABS und PMMA
Montage:
Wandmontage, Schalttafel-Einbau möglich
Anzeige/Display:
Vollgrafik-Display
Bedienung:
3 Drucktasten in Gehäusefront
Schutzart:
IP 20 / DIN EN 60529
Schutzklasse:
I
Umgebungstemperatur:
0 ... 40 °C
Verschmutzungsgrad:
2
Maße:
172 x 110 x 46 mm
Resol EM Erweiterungsmodul
Das Resol EM Erweiterungsmodul bietet 5 zusätzliche Relaisausgänge und 6 zusätzliche Sensoreneingänge für die Solarsteuerungen MX oder BX plus. Bis zu 5 Resol Erweiterungsmodule können über den VBus an die Solarsteuerung MX oder BX plus angeschlossen werden. An den Erweiterungsmodulen selbst müssen nur wenige Einstellungen vorgenommen werden, sie werden einfach mit dem Resol Solarregler verbunden und einer Unteradresse zugewiesen. Die Ein- und Ausgänge angemeldeter Module stehen dann allen Wahlfunktionen des Reglers zur Verfügung. Jedes Resol EM Erweiterungsmodul kann einen eigenen Heizkreis steuern.
Vorteile des Resol EM Erweiterungsmodul:
- Erweiterung der Solarsteuerung um 6 Sensoreingänge und 5 Relaisausgänge- LC-Display mit 7-Segment-Anzeigen- Funktionskontrolle- Schiebeschalter 0 Auto 1- Resol VBus Datenschnittstelle- Energiesparendes Schaltnetzteil
Technische Daten des Resol EM Erweiterungsmodul:
Geeignet für: Resol Solarsteuerung MX und BX plusGehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 / EN 60529Schutzklasse: IIAbmessungen: 144x208x43 mmEinbau: WandmontageUmgebungstemperatur: 0 …40 °CAnzeige: LC-Display, 7-Segment-Anzeige, Betriebskontrolllampe, HintergrundbeleuchtungBedienung: über 3 Drucktasten in Gehäusefront und ein SchiebeschalterEingänge: für 6 PT 1000, PT 500 oder KTYAusgänge: 4 Halbleiterrelais, 1 potenzialfreies RelaisVersorgung: 100 ... 240 V, 50- 60 HzStandby-Leistungsaufnahme: <0,7 WGesamtschaltleistung: R1 …4: 1 (1) A (100 ... 240)V - Halbleiterrelais, R5: 4 (1) A (100 ... 240) V - Potenzialfreies RelaisBus: Resol VBus

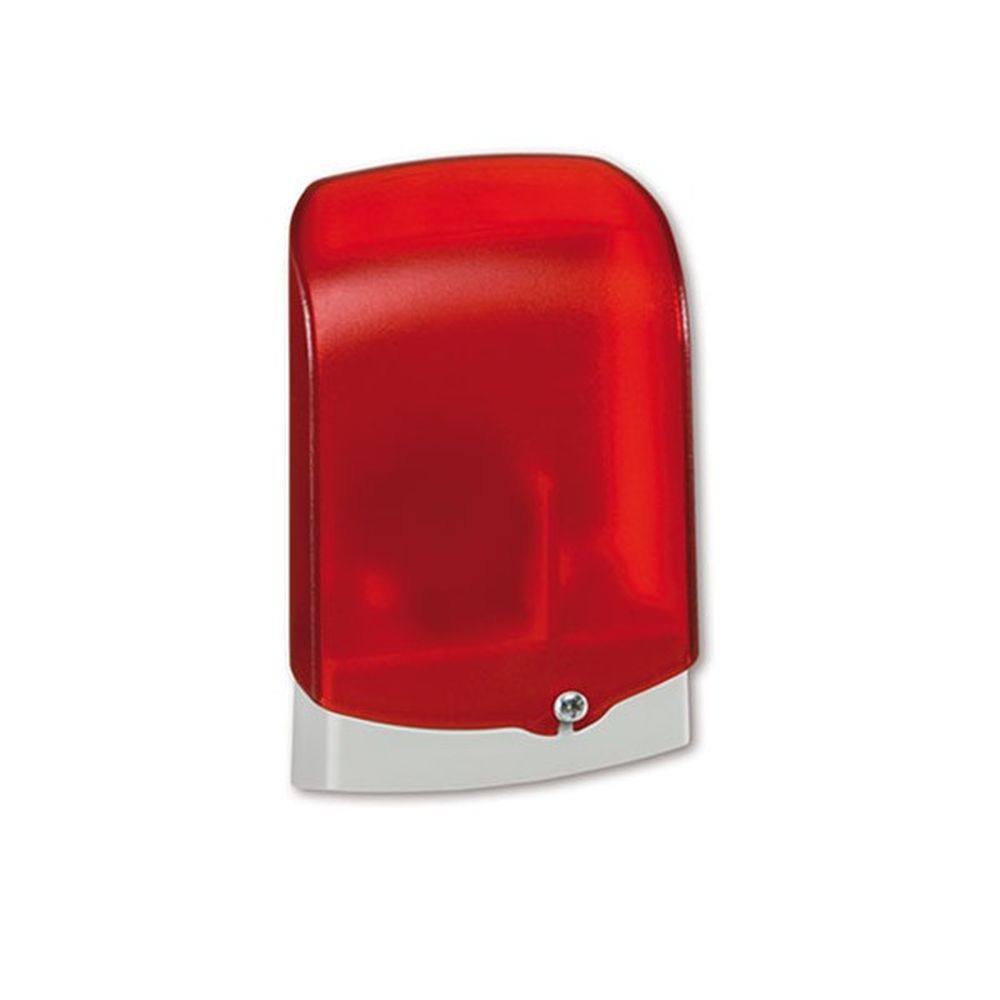

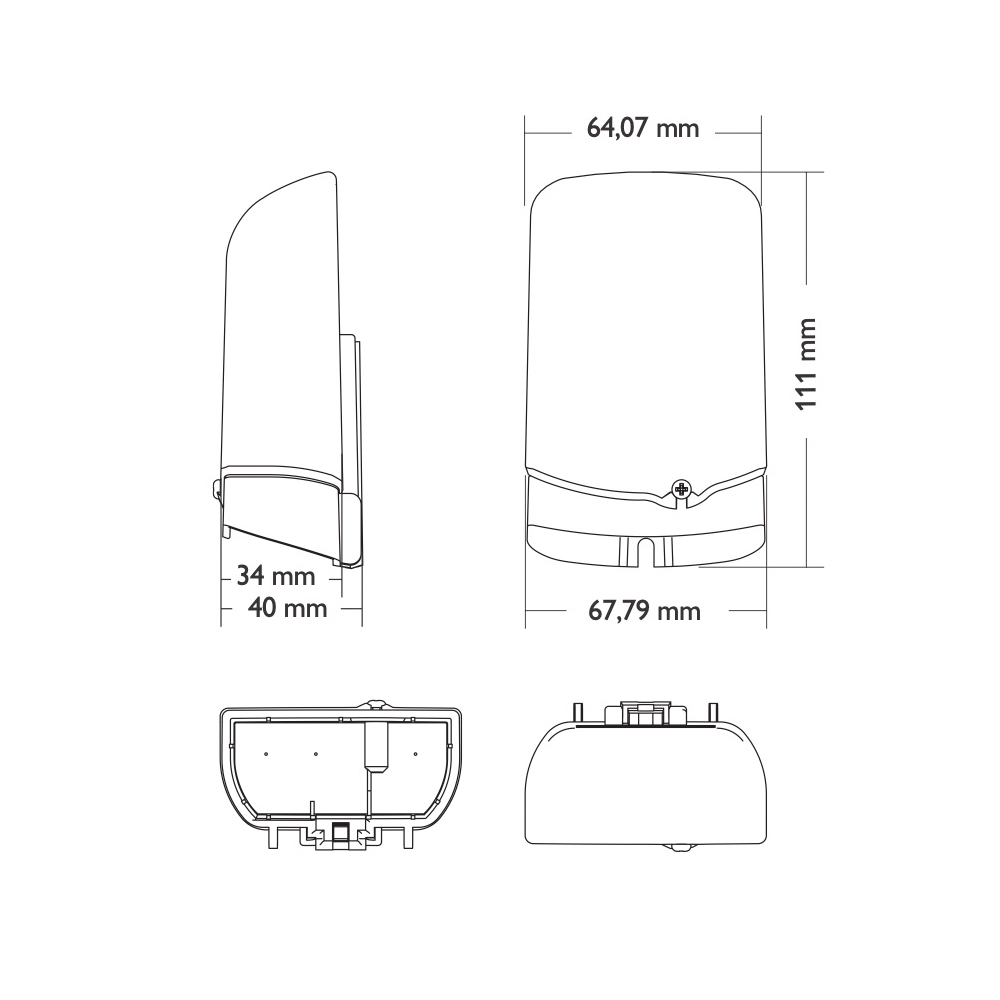

Resol Außentemperatursensor FAP13
Der Resol Außentemperatursensor FAP13 dient der Erfassung der Außentemperatur mit einem Platin-Messelement. Den äußeren Witterungseinflüssen entsprechend, wird der Resol Außentemperatursensor FAP13 in spritzwassergeschützten und formschönen Gehäuse für die Außenmontage ausgeführt. Die Kabeleinführung für die Sensorleitung in der Unterseite ermöglichen eine unkomplizierte Installation.
Technische Daten des Resol Außentemperatursensor FAP13
Gehäuse (Unterteil): Karilen E42D-H201Gehäuse (Oberteil): Luran S757RAbmessungen: 111x68x40 mmSensor: PT 1000

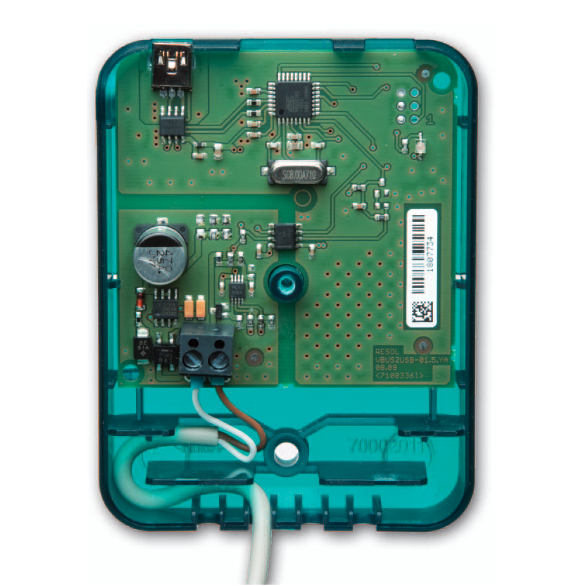

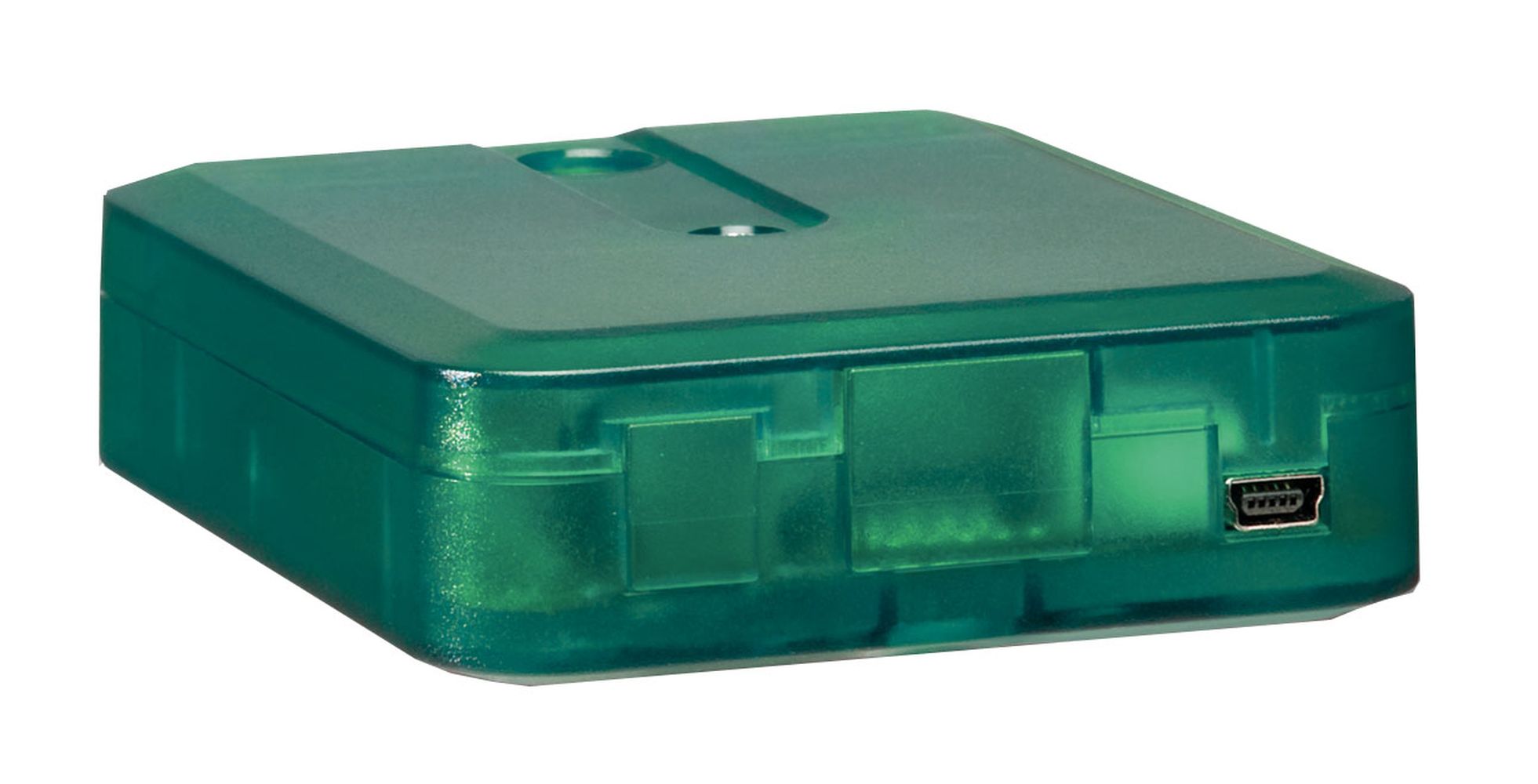

Resol Schnittstellenadapter VBus / USB
Der Resol VBus ist ein Zweidraht-Bus, über den Resol Regelgeräte und Zusatzmodule Daten miteinander austauschen können. Diese Daten können rein informativ sein oder zu Steuerungszwecken verwendet werden. Darüber hinaus ist es möglich, VBus Zubehör mit elektrischer Energie zu versorgen, sofern ihre Stromaufnahme gering genug ist (z. B. Datenfernanzeigen); dadurch entfällt eine gesonderte Energieversorgung dieser Geräte.Die Resol Geräte der neueren Generation besitzen Anschlussmöglichkeiten für den VBus. Die Verbindungen untereinander werden dabei einfach mit jeweils zwei verdrillten Adern (z. B. Klingeldraht) hergestellt.Der neue VBus / USB Adapter bildet die Schnittstelle zwischen Regler und PC. Ausgestattet mit einem Standard-Mini-USB-Port ermöglicht er die schnelle Übertragung, Darstellung und Archivierung von Anlagendaten sowie die Parametrisierung des Reglers über den VBus mithilfe der Resol Servicecenter Software. Eine Vollversion der speziellen Software Resol Servicecenter ist im Lieferumfang enthalten.
Vorteile
- USB 2.0 kompatibel- Mit Mini USB-B-Buchse- Fernparametrisierung des Reglers über VBus (siehe unten)- RSC-Software-Vollversion auf CD-ROM inklusive
Technische Daten
Gehäuse: KunststoffSchutzart: IP20 / DIN EN 60529Abmessungen: 95x70x25mmSchnittstellen: VBus zur Verbindung mit dem Regler, Mini USB-BVersorgung: über Resol VBus
Fernparametrisierung folgender Regler
In Verbindung mit dem Parametrisierungstool RPT von Resol können aktuell die folgenden Resol Regler parametrisiert werden:• DeltaSol BS/2 V2• DeltaSol BS/4 V2• DeltaSol BS Plus V2• DeltaSol BX• DeltaSol MX (1.09)
Das Parametrisierungstool wird von Resol zum Download angeboten.
Resol Solarzelle CS10
Die Resol Solarzelle CS10 dient der Erfassung der momentanen Solareinstrahlungsintensität auf Ihre Solarthermieanlage. Der Kurzschlussstrom steigt mit zunehmender Strahlungsintensität. Das Verhältnis zwischen Kurzschlussstrom und Strahlungsintensität ist proportional. Der Sensor kann je nach Solarregler als zusätzliche Kontrolle oder mit direktem Regeleinfluss verwendet werden. Die Anschlussleitung kann bis auf 100 Meter verlängert werden.
Technische Daten der Resol Solarzelle CS10
Gehäuse: KunststoffSensor: Solarzelle
Resol Pumpensignalwandler PSW Basic
Der Pumpensignalwandler PSW Basic erlaubt den Anschluss drehzahlgeregelter Hocheffizienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechenden Ausgang. Er dient dazu, bei einem Pumpenwechsel ohne Regleraustausch die drehzahlgeregelte Ansteuerung der Pumpe zu gewährleisten. Der PSW Basic ist klein, leicht zu montieren und einfach anzuschließen. Er deckt einen Großteil der gängigsten Signalkombinationen ab – aus dem Eingangssignal eines drehzahlregelungsfähigen Halbleiterrelais macht er wahlweise ein PWM- oder 0-10-V-Signal, auf Wunsch auch invertiert.
Eine solide, spritzwassergeschützte Ausführung.
Die einfache, kostengünstige Lösung!
Technische Daten
Eingänge: Pulspakete, Phasenanschnitt, Phasenabschnitt Ausgänge: PWM / 0-10 V Versorgung: 220 ... 240 V~ (50 ... 60 Hz) Anschlussart: Y Leistungsaufnahme: max. 1,5 VA Wirkungsweise: 1.Y Bemessungsstoßspannung: 2,5kV Funktionen: Signalwandler, Umwandlung eines drehzahlgeregelten 230-V-Ausgangssignals in ein PWM- oder 0-10-V-Signal Gehäuse: Kunststoff Montage: Wandmontage Schutzart: IP65 / DIN EN 60529 Schutzklasse: II Umgebungstemperatur: 0 ... 50 °C Verschmutzungsgrad: 2 Maße: 80 x 80 x 53 mm
Resol Pumpensignalwandler PSW Premium
Der Pumpensignalwandler PSW Premium erlaubt den Anschluss drehzahlgeregelter Hocheffizienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechenden Ausgang. Er dient dazu, bei einem Pumpenwechsel ohne Regleraustausch die drehzahlgeregelte Ansteuerung der Pumpe zu gewährleisten. Der PSW Premium gleicht im Funktionsumfang dem PSW Basic, ist aber zusätzlich mit einem Relaisausgang für die Spannungsversorgung der Pumpe ausgestattet. Darüber hinaus verfügt er über eine Nachlauffunktion, um die Schalthäufigkeit der Hocheffizienzpumpe zu reduzieren.
Vorteile des Resol Pumpensignalwandler PSW Premium
Für Solar- und Heizungspumpen
Ausgangssignal PWM oder 0-10 V
Invertierung des Ausgangssignals möglich
Spannungsversorgung der Pumpe integriert
Nachlaufzeit
Anzeige Pumpenstatus
Technische Daten
Eingänge: Pulspakete, Phasenanschnitt, Phasenabschnitt Ausgänge: 1 Halbleiterrelais, 1 PWM, 1 0-10 V Versorgung: 220 … 240 V~ (50 Hz) Anschlussart: Y Leistungsaufnahme: max. 1,7 VA Wirkungsweise: 1.Y Bemessungsstoßspannung: 2,5 kV Funktionen: Signalwandler, Umwandlung eines drehzahlgeregelten 230-V-Ausgangssignals in ein PWM- oder 0-10-V-Signal Gehäuse: Kunststoff Montage: Wandmontage Schutzart: IP 20 / DIN EN 60529 Schutzklasse: II Umgebungstemperatur: 0 … 40 °C Verschmutzungsgrad: 2 Maße: Ø 130 mm

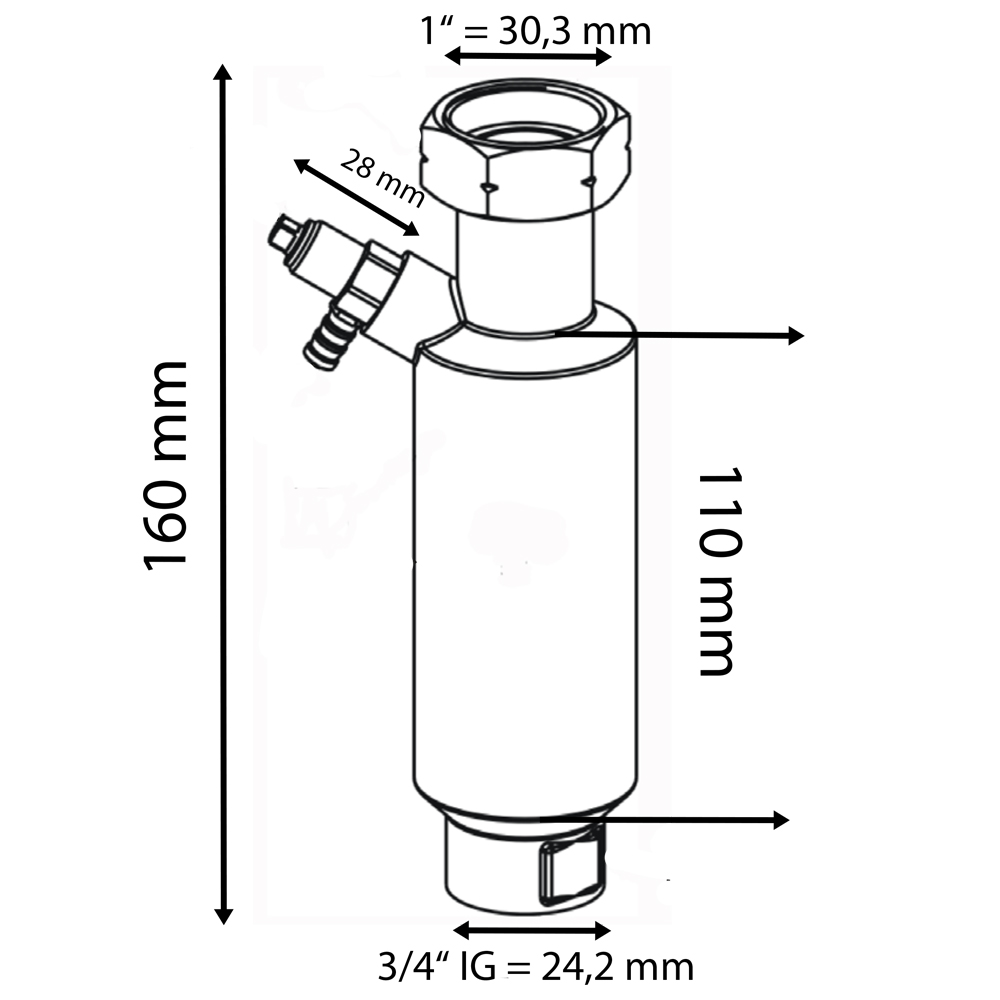

Grundfos Direct Sensor VFS 2-40 L
VFS Grundfos Direct Sensors messen Temperatur und Volumenstrom mit nur einem Messelement. Basierend auf dem Prinzip der Wirbeldurchflussmessung misst der Sensor den Volumenstrom anhand der am Verwirbelungskörper entstehenden Fluidbewegungen, bzw. den daraus resultierenden Druckunterschieden. Grundfos Direct Sensors™ sind für den Einsatz sowohl in aggressiven Medien als auch in Trinkwasser geeignet und somit ideal für die Volumenstromerfassung und Wärmemengenzählung in Solarthermie- und Heizungsanlagen.
Vorteile:
- Ein Sensor, zwei Messgrößen- Hohe Reaktionsgeschwindigkeit und Aktualisierungsrate- Inkl. Armatur, Insert und Anschlussleitung- Schnelle, präzise Messung durch direkten Fluidkontakt- Keine beweglichen Teile - kein mechanischer Verschleiß- Anschlussleitung (3 Meter) mit JST-Stecker ist im Lieferumfang enthalten
Technische Daten
Länge: 110mmGewinde: 3/4" AGMaximale Betriebstemperatur: Dauerhaft 110 °C Kurzzeitig 120 °CMaterial: Edelstahl

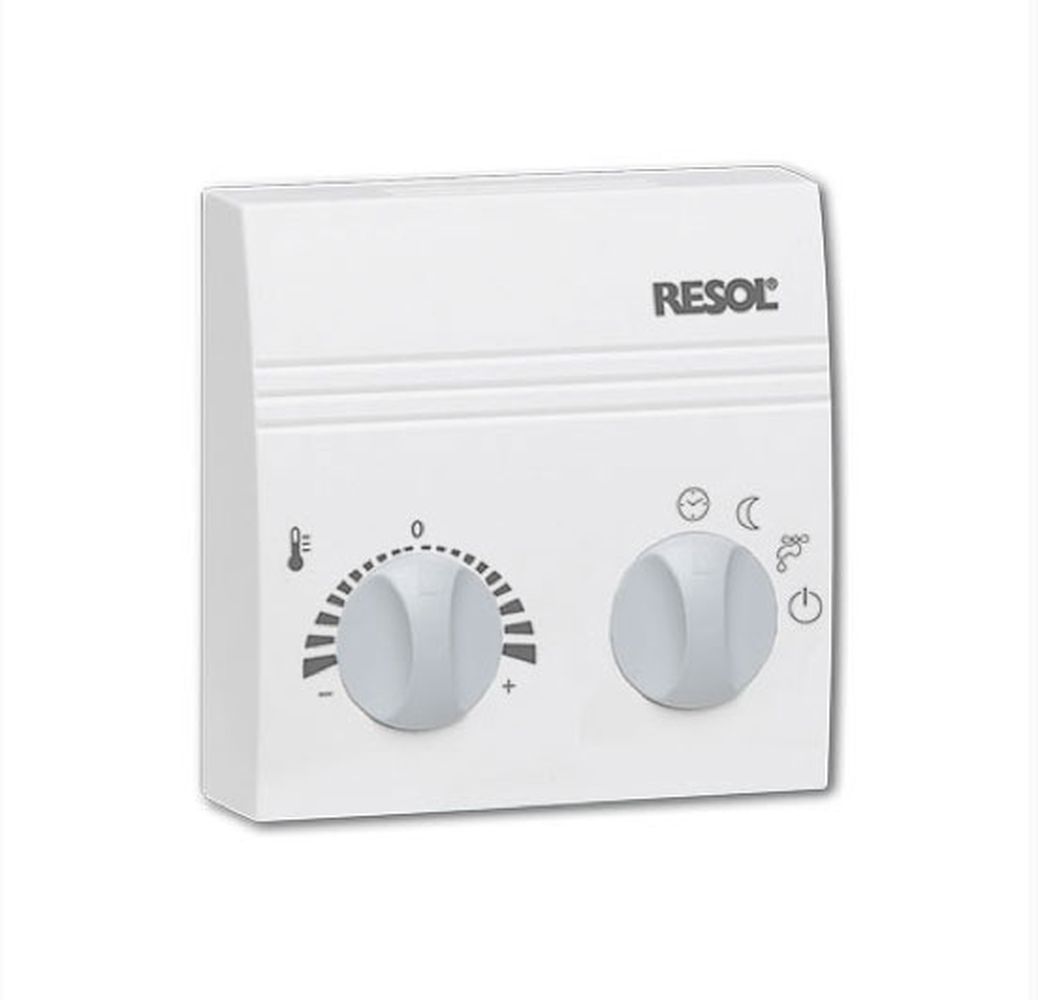

Resol Raumbediengerät RCP12
Das Resol Raumbediengerät RCP12 dient der komfortablen Einstellung der Heizkreislinie des Reglers vom Wohnraum aus. Der integrierte Sensor erfasst die Raumtemperatur. Der zusätzliche Betriebsartenschalter ermöglicht eine schnelle Umschaltung vom Automatikbetrieb, z.B. in den Nachtbetrieb. Raumbediengerät zum Anschluss an DeltaSol MX und Heizungsregler DeltaTherm HC (ab Version 2.0).
Technische Daten des Resol Fernversteller RCP12
Geeignet für: DeltaTherm HC und DeltaSol MXGehäuse: ASAMontage: AufputzmontageSchutzart: IP 30 gemäß EN 60529Umgebungstemperatur: -35 ... +70°CMaße: 84,5 x 84,5 x 25 mm

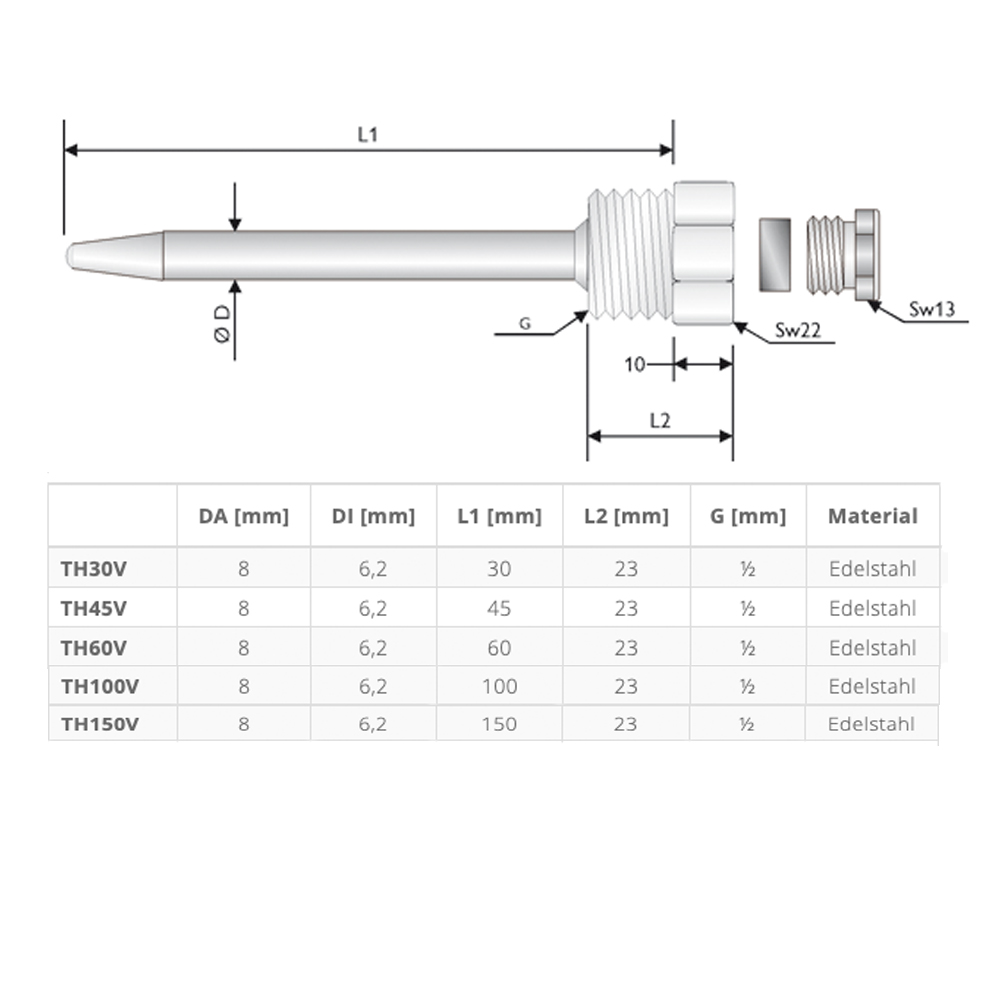

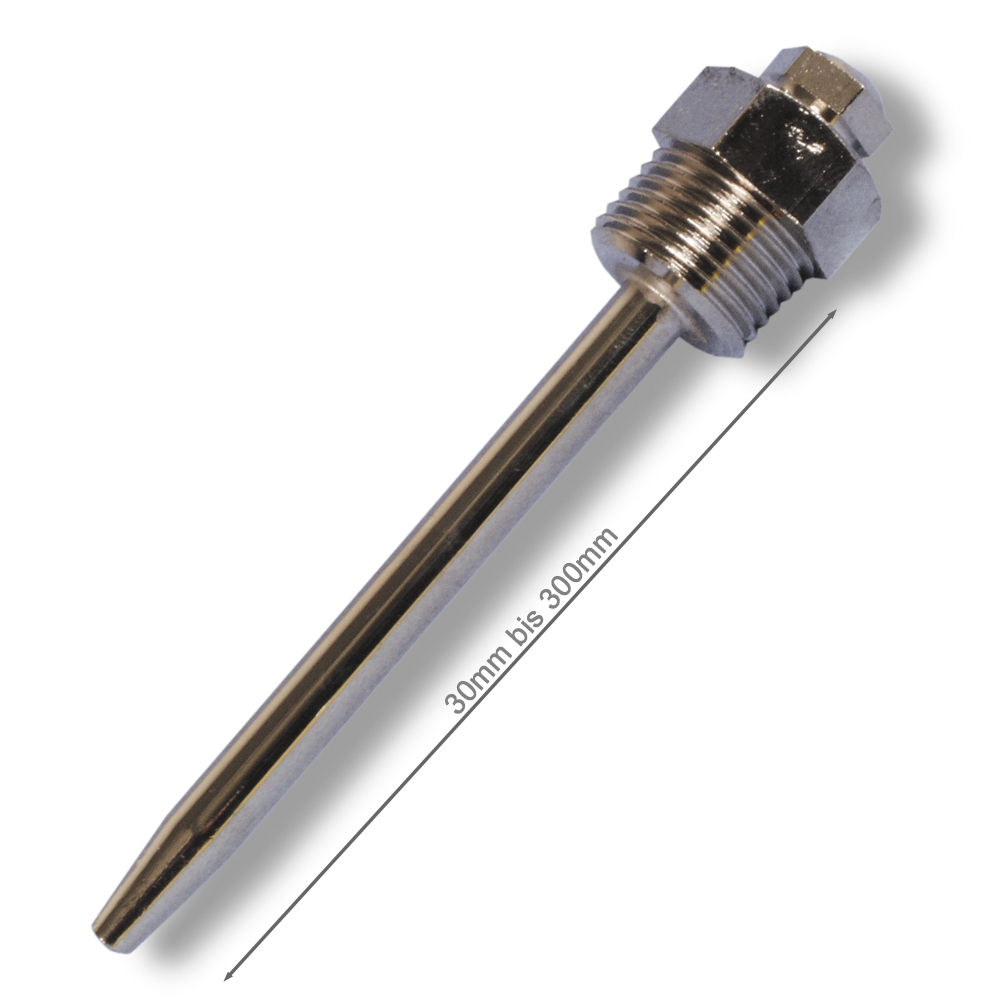

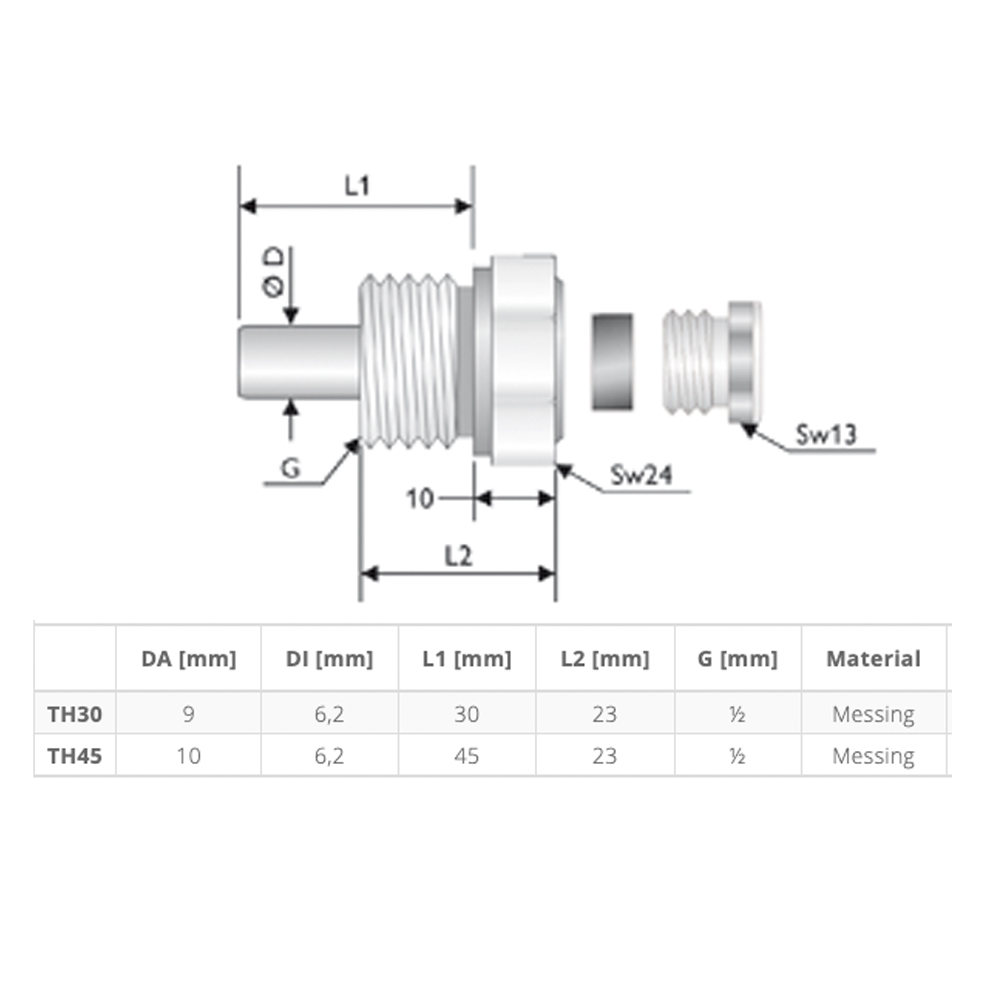

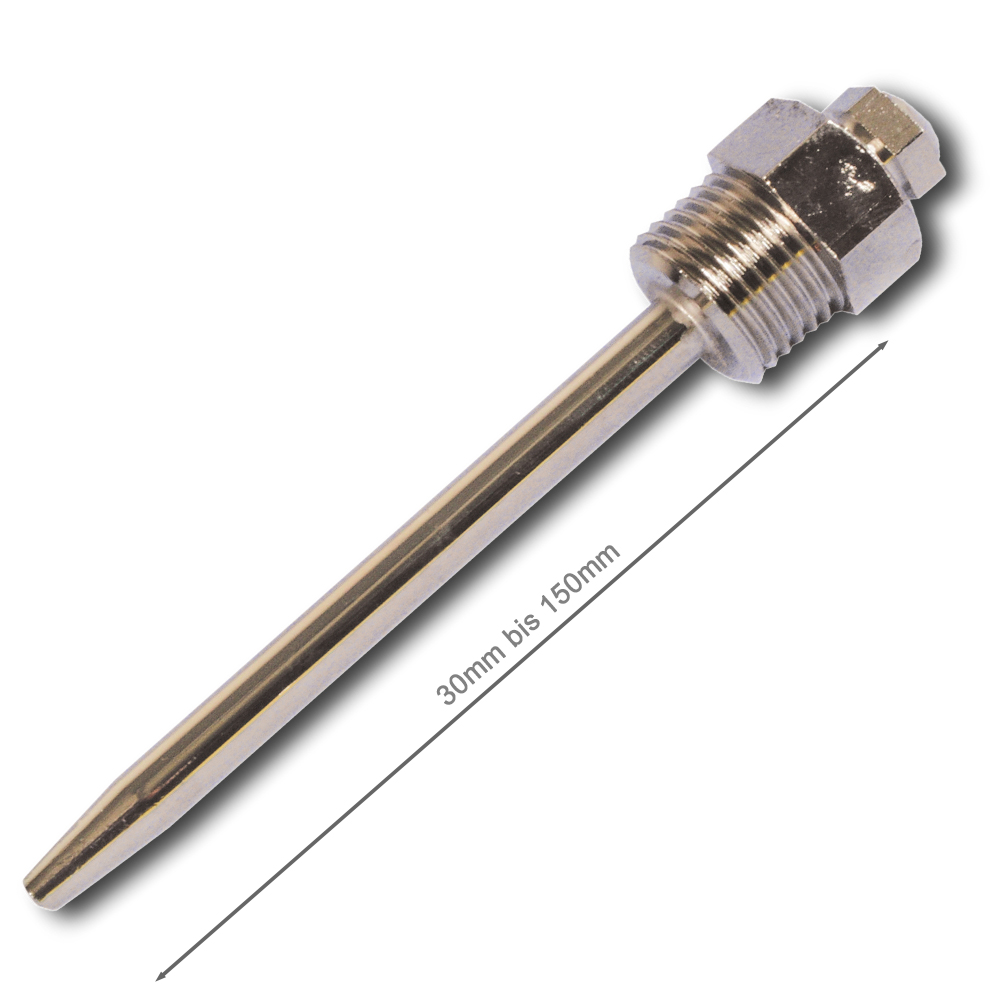

Tauchhülse 30mm bis 300mm
Unsere Resol Tauchhülsen TH sind passend für Kabelfühler und Tauchfühler. Das Material Ist speziell für aggressive Medien geeignet. Passende Temperaturfühler finden Sie in unserem Shop unter Fühler & Sensoren.
Technische Daten
Länge: 30mm bis 300mmAußendurchmesser: TH30 --> 9mm / TH45 --> 10mm / TH60 bis TH300 --> 8mmInnendurchmesser: 6,2mmGewinde: 1/2 ZollMaterial: TH30 + TH45 --> Messing / TH60 bis TH300 --> Kupfer

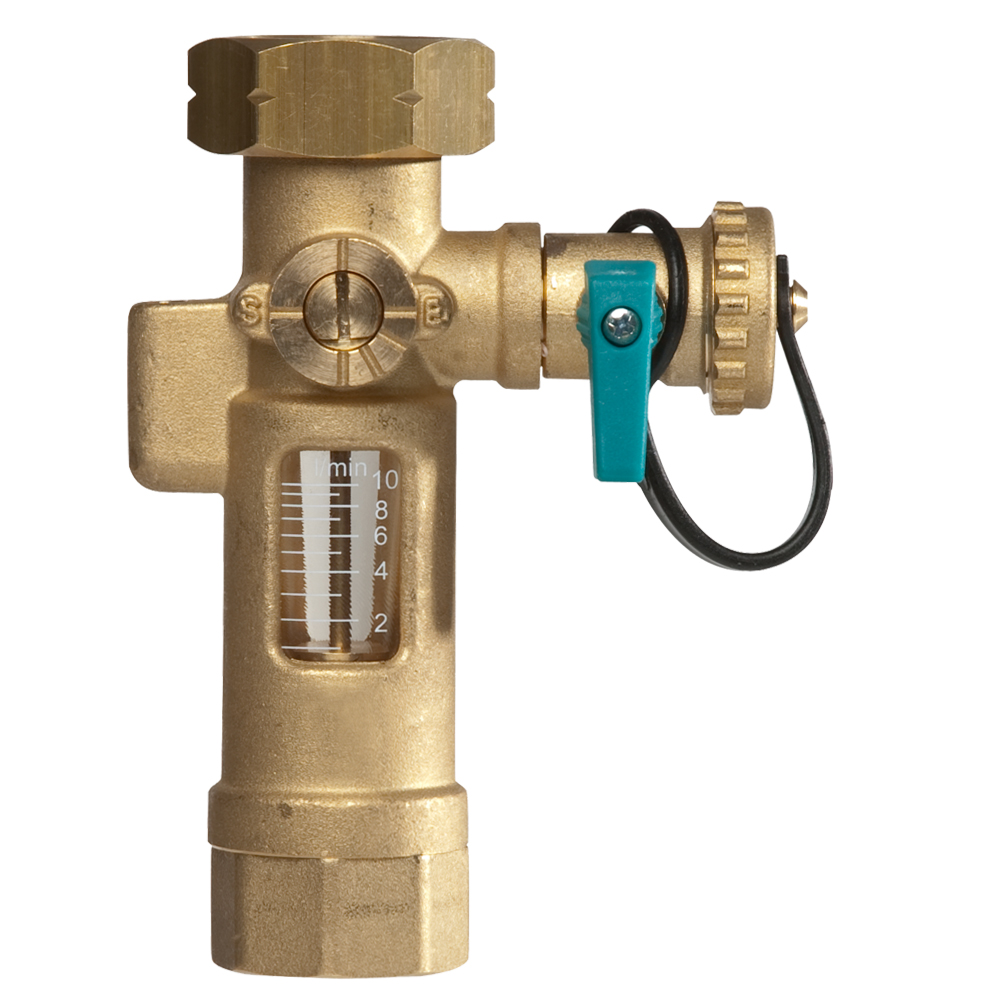

Resol Volumenstromanzeige VM1020
Für die korrekte Funktion einer Solaranlage ist es wichtig, dass der Volumenstrom stimmt. Die RESOL Volumenstromanzeige VM1020 zeigt zuverlässig Volumenströme zwischen 1 und 13 Litern pro Minute an, mit dem integrierten Durchflussmengenbegrenzer kann der Wert gedrosselt werden. Über den ebenfalls integrierten KFE-Hahn können Spül- und Entleervorgänge vorgenommen werden, für die Rücklauftemperaturmessung gibt es eine Aufnahme für einen Tauchsensor.
Technische Daten
Zulässiger Maximaldruck:
6 bar
Medium:
Wasser mit max. 50 % Glykol
Nennweite:
DN 15
Material:
Dichtungen: PTFE, AFM, VITONGehäuse: GK-Cu Zn 37 Pb (2.0340.02)Anschlussteile: CW614N (2.0401)
Max. Betriebstemperatur:
120 °C
Verschraubungen:
Flachdichtend metallisch dichtend, O-Ring Abdichtung
Anzeigebereich:
1 ... 13 l/min
Resol Zirkulationspumpensteuerung EC1
Die Aufgabe des Resol Zirkulationssystems besteht darin, dem Verbraucher bei Zapfung möglichst schnell warmes Wasser zur Verfügung zu stellen. Das Leitungssystem für die Brauchwasserversorgung wird gleichzeitig als Zirkulationssystem verwendet, so dass durch die Zirkulationspumpe die Wasserleitung auch ohne Zapfung durchströmt werden. Über einen Strömungsschlater in der Kaltwasserleitung überwacht die Steuereinheit die Wasserentnahme. Nach kurzem Öffnen einer Zapfstelle wird die Zirkulationspumpe ein-, nach einstellbarer Zeit wieder ausgeschaltet. Unnötige Laufzeiten und somit Energieverbräuche werden damit verhindert.
Vorteile der Resol Zirkulationspumpensteuerung EC1
- Energieeinsparung durch bedarfsgerechte Pumpensteuerung- Zapfstelle als Fernbedienung- Warmwasser ohne Verzögerung- Leichte Integration in bestehende Anlagen- Inkl. Resol Strömungsschalter FS08 - Gleichstrom
Technische Daten der Resol Zirkulationspumpensteuerung EC1
Gehäuse: Kunststoff, PC-ABS und PMMAAbmessungen: 172x110x46mmSchutzart: IP 20 / DIN EN 60529Display: LCD, multifunktionales KombidisplayReglereinstellung: menügeführtEingang: 1 Sensoreingang für StrömungsschalterAusgang: 1 elektromechanisches RelaisLeistungsaufnahme: ca. 2VAVersorgung: 220 ... 240 V

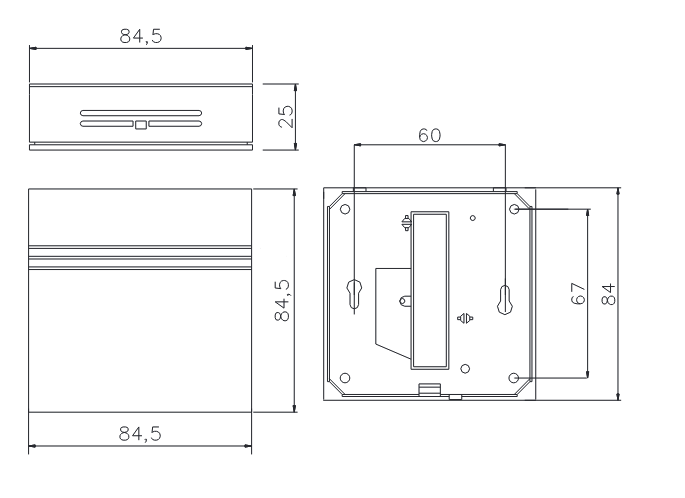

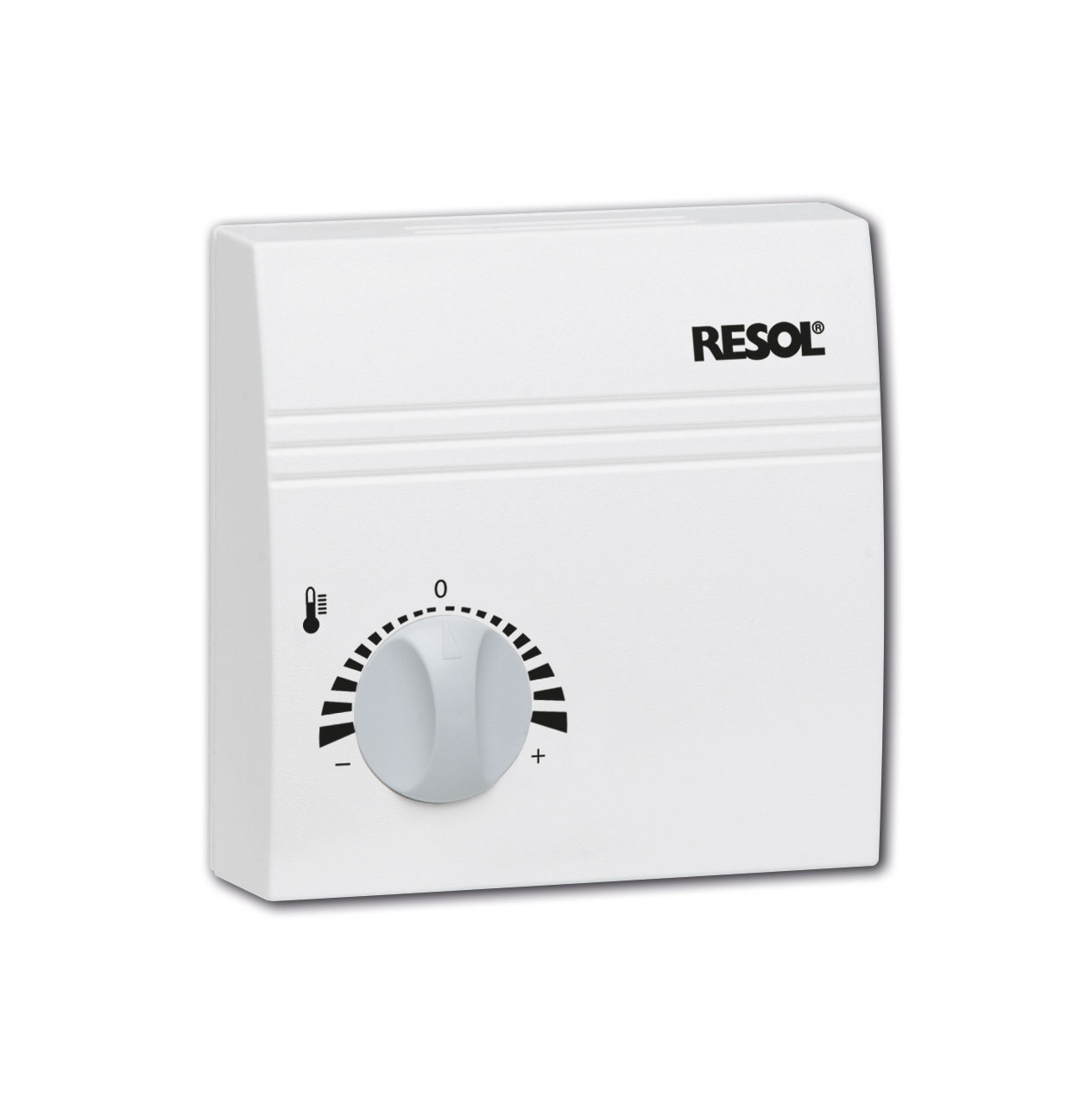

Resol Fernversteller RTA12
Der Resol Fernversteller RTA 12 dient der komfortablen Einstellung der Heizkreislinie des Reglers vom Wohnraum aus. Eine Anhebung der Heizkennlinie bewirkt eine Erhöhung, eine Absenkung bewirkt eine Verringerung der Vorlauftemperatur. Der integrierte Sensor erfasst die Raumtemperatur. Fernversteller zum Anschluss an das HKM3 und DeltaSol E, MX, BX Plus, Heizungsregler HC/HC mini oder dem Resol EM Erweiterungsmodul.
Technische Daten des Resol Fernversteller RTA12
Geeignet für: HKM3 und DeltaSol E, MX, BX Plus, Heizungsregler HC/HC mini oder dem Resol EM ErweiterungsmodulGehäuse: ASAMontage: AufputzmontageSchutzart: IP 30 gemäß EN 60529Umgebungstemperatur: -35 ... +70 °CMaße: 84,5 x 84,5 x 25 mm
Grundfos Direct Sensor VFD 1-12 L
Die digitalen VFD Grundfos Direct Sensors messen Temperatur und Volumenstrom mit nur einem Messelement und übertragen die Messwerte direkt über das RESOL-VBus-Protokoll. Grundfos Direct Sensors sind für den Einsatz sowohl in aggressiven Medien als auch in Trinkwasser geeignet und somit ideal für die Volumenstromerfassung und Wärmemengenzählung in Solarthermie- und Heizungsanlagen. VFD 1 - 12 l sind für den Einsatz in Anlagen mit geringen Durchflüssen konzipiert.
Vorteile:
- Ein Sensor, zwei Messgrößen- Hohe Reaktionsgeschwindigkeit und Aktualisierungsrate- Inkl. Armatur, Insert und Anschlussleitung- Schnelle, präzise Messung durch direkten Fluidkontakt- Keine beweglichen Teile - kein mechanischer Verschleiß- Anschlussleitung (3 Meter) mit JST-Stecker ist im Lieferumfang enthalten
Technische Daten
Länge: 110mmGewinde: 3/4" AGMaximale Betriebstemperatur: Dauerhaft 110 °C Kurzzeitig 120 °CMaterial: Edelstahl

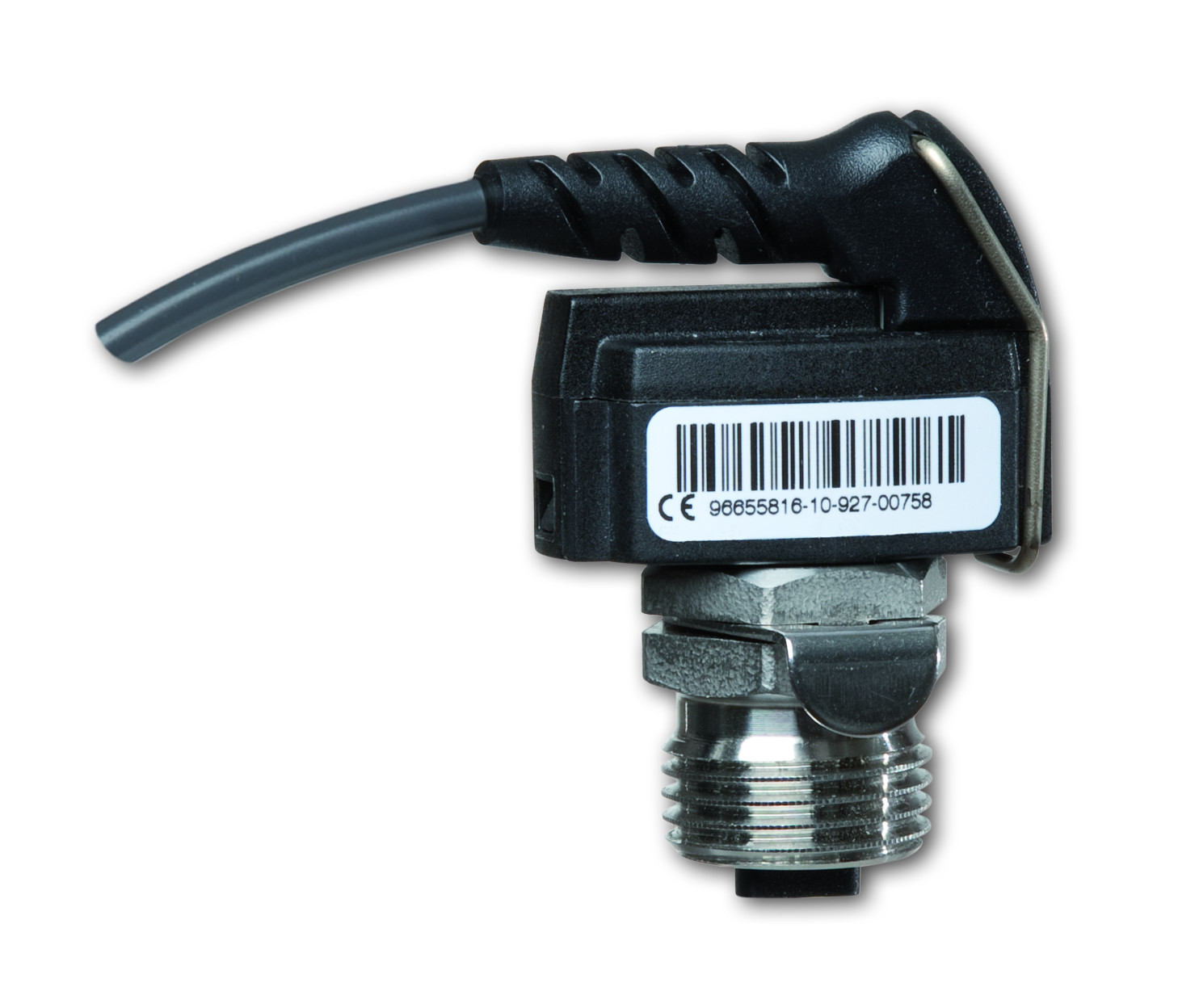

Grundfos Direct Sensor RPD 0-10 bar
Die digitalen RPD Grundfos Direct Sensors messen Temperatur und relativen Druck mit nur einem Messelement und übertragen die Messwerte direkt über das RESOL-VBus-Protokoll. Sie können so bestens für Leckage- und Überdruck-Monitoring verwendet werden. Grundfos Direct Sensors sind für den Einsatz sowohl in aggressiven Medien als auch in Trinkwasser geeignet und somit ideal für den Einsatz in Solarthermie- und Heizungsanlagen.
Vorteile:
- Ein Sensor, zwei Messgrößen- Hohe Reaktionsgeschwindigkeit und Aktualisierungsrate- Inkl. Armatur, Insert und Anschlussleitung- Schnelle, präzise Messung durch direkten Fluidkontakt- Keine beweglichen Teile - kein mechanischer Verschleiß- Anschlussleitung (3 Meter) mit JST-Stecker ist im Lieferumfang enthalten
Technische Daten
Einschraubtiefe: 12mmGewinde: 1/2" AGMaximale Betriebstemperatur: Dauerhaft 110 °C Kurzzeitig 120 °CMaterial: Edelstahl
Grundfos Direct Sensor VFS 1-12 L
VFS Grundfos Direct Sensors messen Temperatur und Volumenstrom mit nur einem Messelement. Basierend auf dem Prinzip der Wirbeldurchflussmessung misst der Sensor den Volumenstrom anhand der am Verwirbelungskörper entstehenden Fluidbewegungen, bzw. den daraus resultierenden Druckunterschieden. Grundfos Direct Sensors™ sind für den Einsatz sowohl in aggressiven Medien als auch in Trinkwasser geeignet und somit ideal für die Volumenstromerfassung und Wärmemengenzählung in Solarthermie- und Heizungsanlagen.
Vorteile:
- Ein Sensor, zwei Messgrößen- Hohe Reaktionsgeschwindigkeit und Aktualisierungsrate- Inkl. Armatur, Insert und Anschlussleitung- Schnelle, präzise Messung durch direkten Fluidkontakt- Keine beweglichen Teile - kein mechanischer Verschleiß- Anschlussleitung (3 Meter) mit JST-Stecker ist im Lieferumfang enthalten
Technische Daten
Länge: 110mmGewinde: 3/4" AGMaximale Betriebstemperatur: Dauerhaft 110 °C Kurzzeitig 120 °CMaterial: Edelstahl
