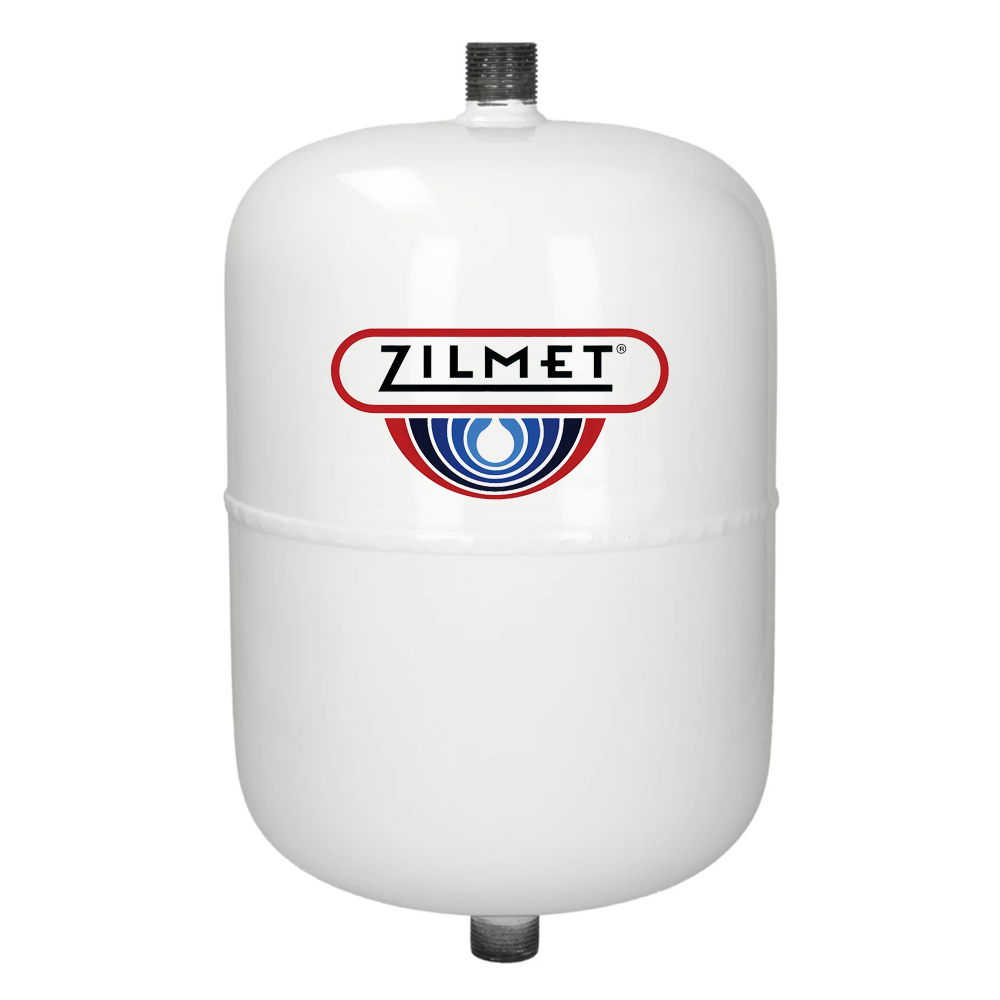

5 Liter bis 18 Liter Zilflex VSG Solar VorschaltgefäßEffektiver Schutz für Membran-Ausdehnungsgefäße in Solaranlagen Nach der VDI Richtlinie 6002 ist der Einsatz von Vorschaltgefäßen erforderlich, "... wenn der Inhalt der Rohrleitungen zwischen Kollektorfeld und Membranausdehnungsgefäß (MAG) weniger als 50 % der Flüssigkeitsaufnahmefähigkeit des korrekt dimensionierten MAG beträgt". Besonders bei Dachheizzentralen mit kurzen Rohrwegen wird diese Anforderung oft nicht erfüllt.Das ZILMET VSG bietet zuverlässigen Schutz für die Membran des Ausdehnungsgefäßes, indem es Übertemperaturen, die die Membran beschädigen könnten, effektiv absenkt. Durch eine ausreichende Dimensionierung wird die Temperatur der Solarflüssigkeit in der Ausdehnungsleitung deutlich reduziert. Funktionsweise: Im ZILMET Solar-Vorschaltgefäß stagniert die Solarflüssigkeit. Bei auftretender Übertemperatur - im Extremfall Dampf - vermischt sich diese mit der kühlen Solarflüssigkeit im Vorschaltgefäß. Das ungedämmte Gefäß sorgt für eine effektive Abkühlung der Solarflüssigkeit, wodurch die Membran im MAG vor Übertemperaturen geschützt bleibt. Eigenschaften und Vorteile:Temperaturschutz: Senkt die Temperatur der Solarflüssigkeit vor dem Membran-Ausdehnungsgefäß.Zertifiziert: Entspricht der ENV 12977-1 für Solaranlagen sowie der DIN EN 12828 für Heizungsanlagen.Robuste Konstruktion: Druckbehälter gemäß Druckgeräterichtlinie 97/23/EG und DIN EN 13831.Hohe Belastbarkeit: Maximaler Betriebsdruck von 10 bar.Temperaturbeständigkeit: Geeignet für Anlagentemperaturen bis +120 °C.Technische Hinweise*:Einbauempfehlung:Installieren Sie das Vorschaltgefäß immer senkrecht.Das Vorschaltgefäß immer über dem Ausdehnungsgefäß anbringen.Idealerweise das VSG zusätzlich mit einer Wandhalterung sichern.Einsatzbereich:Das Gefäß ist ausschließlich für den Innenbereich geeignet. Technische Daten:Temperaturbereich:   Bis 120 °CFarbe:WeißMaximaler Druck:10 barAnschluss:2 x 3/4" AGMembran:KeineVordruck:-Füße:NeinDurchmesser:   Höhe:    Geeignet für MAG Größe:5 Liter:160 mm270 mmmax. 18 Liter8 Liter:200 mm275 mmmax. 25 Liter12 Liter:270 mm270 mmmax. 35 Liter18 Liter:    270 mm350 mmmax. 50 LiterTipp - Installation mit Kappenventil:Ein Kappenventil ist gegen unbeabsichtigtes Schließen gesichert. Das Kappenventil sollte beim Einsatz eines Solar-Vorschaltgefäßes zwischen dem Ausdehnungsgefäß und dem Solar-Vorschaltgefäß installiert sein. Durch die Entleerungsmöglichkeit am Kappenventil kann das Ausdehnungsgefäß im Wartungsfall nach Schließen des Kappenventils entleert werden.*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.

5 Liter bis 18 Liter Zilflex VSG Solar VorschaltgefäßEffektiver Schutz für Membran-Ausdehnungsgefäße in Solaranlagen Nach der VDI Richtlinie 6002 ist der Einsatz von Vorschaltgefäßen erforderlich, "... wenn der Inhalt der Rohrleitungen zwischen Kollektorfeld und Membranausdehnungsgefäß (MAG) weniger als 50 % der Flüssigkeitsaufnahmefähigkeit des korrekt dimensionierten MAG beträgt". Besonders bei Dachheizzentralen mit kurzen Rohrwegen wird diese Anforderung oft nicht erfüllt.Das ZILMET VSG bietet zuverlässigen Schutz für die Membran des Ausdehnungsgefäßes, indem es Übertemperaturen, die die Membran beschädigen könnten, effektiv absenkt. Durch eine ausreichende Dimensionierung wird die Temperatur der Solarflüssigkeit in der Ausdehnungsleitung deutlich reduziert. Funktionsweise des Vorschaltgefäßes: Im ZILMET Solar-Vorschaltgefäß stagniert die Solarflüssigkeit. Bei auftretender Übertemperatur - im Extremfall Dampf - vermischt sich diese mit der kühlen Solarflüssigkeit im Vorschaltgefäß. Das ungedämmte Gefäß sorgt für eine effektive Abkühlung der Solarflüssigkeit, wodurch die Membran im MAG vor Übertemperaturen geschützt bleibt. Eigenschaften und Vorteile des Vorschaltgefäßes:Temperaturschutz: Senkt die Temperatur der Solarflüssigkeit vor dem Membran-Ausdehnungsgefäß.Zertifiziert: Entspricht der ENV 12977-1 für Solaranlagen sowie der DIN EN 12828 für Heizungsanlagen.Robuste Konstruktion: Druckbehälter gemäß Druckgeräterichtlinie 97/23/EG und DIN EN 13831.Hohe Belastbarkeit: Maximaler Betriebsdruck von 10 bar.Temperaturbeständigkeit: Geeignet für Anlagentemperaturen bis +120 °C.Technische Hinweise*:Einbauempfehlung:Installieren Sie das Vorschaltgefäß immer senkrecht.Das Vorschaltgefäß immer über dem Ausdehnungsgefäß anbringen.Idealerweise das VSG zusätzlich mit einer Wandhalterung sichern.Einsatzbereich:Das Gefäß ist ausschließlich für den Innenbereich geeignet.Einbauanleitung Kappenventil:Den Anschlussstutzen auf das Ausdehnungsgefäß aufschrauben.Den Auslaufstutzen des Entleerungsventils nach unten ausrichten.Kappe im geöffneten Zustand des Kugelhahns verplomben.Die Anlage füllen und entlüften. Technische Daten:Temperaturbereich:   Bis 120 °CFarbe:WeißMaximaler Druck:10 barAnschluss:2 x 3/4" AGMembran:KeineVordruck:-Füße:NeinDurchmesser:   Höhe:    Geeignet für MAG Größe:5 Liter:160 mm270 mmmax. 18 Liter8 Liter:200 mm275 mmmax. 25 Liter12 Liter:270 mm270 mmmax. 35 Liter18 Liter:    270 mm350 mmmax. 50 LiterTechnische Daten Kappenventil:Material:MessingInnengewinde anlagenseitig:3/4 ZollInnengewinde gefäßseitig:3/4 ZollÜberwurfmutter:O-Ring-dichtendBetriebsdruck:Max. 10 barNenndruck:PN 10Betriebstemperatur:Max. 120 °CEntleerungsleistung bei 1,5 bar Anlagendruck:   1,33 m3/hInnendurchmesser:Ø 20 mm (bis 350 kW)Maße:Siehe Abbildung oder Datenblatt*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.
