114,90 €*
Sofort versandfertig, Lieferzeit ca. 1-5 Werktage**
Aktueller Lagerbestand: 53 Stück - größere Mengen mit Lieferzeit bestellbar

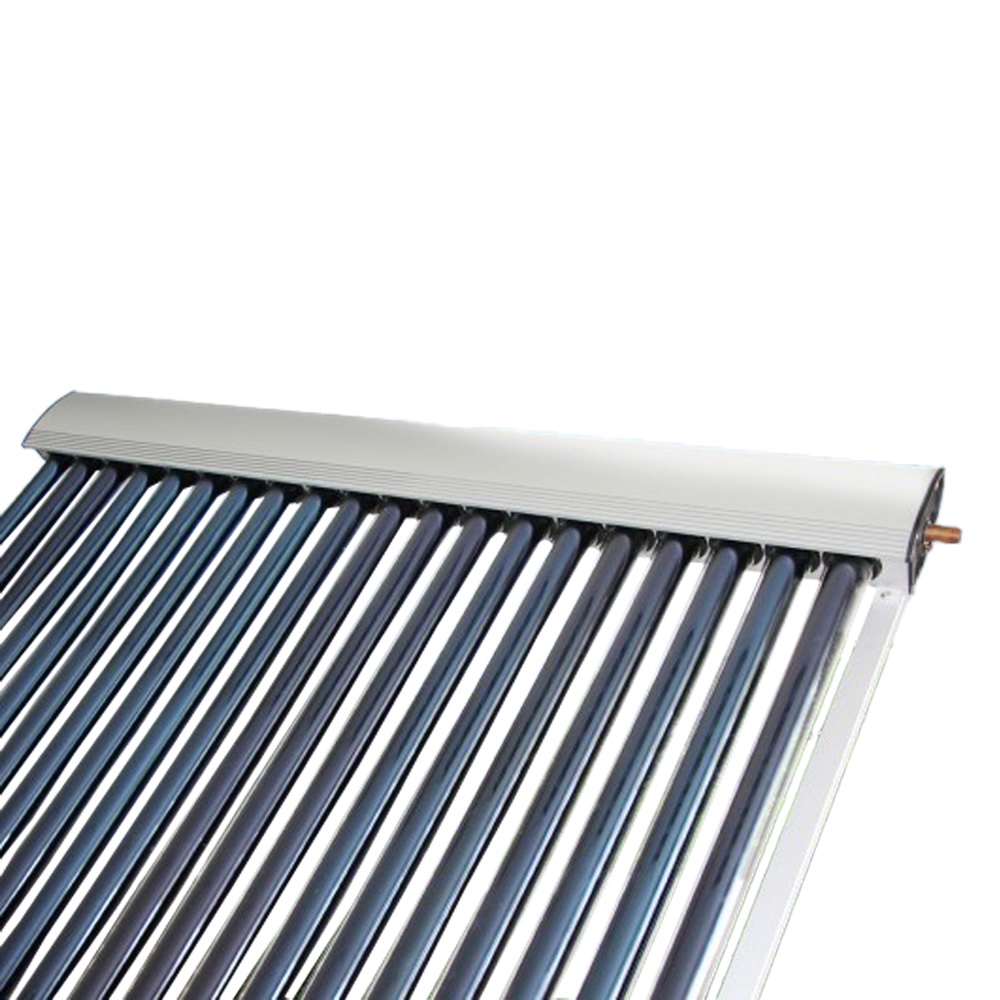

Aufdach Montagesystem für Eurotherm-Solar PRO 25R Vakuumröhrenkollektor - Biberschwanz DD
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen.
Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
- Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
- Installation auf jede Stegbreite möglich.
- System ist schnell und einfach zu installieren.
- Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
- Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
- Sicherer und dauerhafter Halt der Kollektoren
- Robust und korrosionsbeständig
- Statisch berechnete Konstruktion
- Made in Germany
Lieferumfang
Profil | 10R | 15R | 20R | 25R | 30R |
Profilschienen | 2 x | ||||
Länge in cm (2x) | 85 | 125 | 164 | 203 | 237 |
M8 Nutenstein | 4 x | 6 x | |||
M8x40 Zylinderschraube | 4 x | 6 x | |||
M10x25 Schraube | 4 x | 6 x | |||
M10 Unterlegscheibe | 4 x | 6 x | |||
M10 Flanschmutter | 4 x | 6 x | |||
Dachhaken | 4 x | 6 x | |||
8x80mm Tellerkopfschrauben | 8 x | 12 x | |||
Endkappe | 4 x |
Technische Daten
Aluprofil | |||||
Ausführung | Ultralight | ||||
Materialart | Aluminium | ||||
Maße | 40 x 40 mm | ||||
Regelspannweite | 1,6 m | ||||
Gewicht | 779 g/m | ||||
Schnellast | sk = 1,21 kn / m2 | ||||
Modullast | 0,22 kn / m2 | ||||
Windlast | WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2 | ||||
Montagekanal | 1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben | ||||
Nutenstein | |||||
Materialart | Aluminium | ||||
Durchmesser | 8 mm | ||||
Gesamtlänge | 22 mm | ||||
Höhe | 10 mm | ||||
Breite | 13 mm | ||||
Gewicht per 100 St. | 0,39 kg | ||||
Sonstiges | mit Führungssteg und Federkugel | ||||
Zylinderschraube | |||||
Materialart | A2 | ||||
Durchmesser | 8 mm | ||||
Gesamtlänge | 40 mm | ||||
Gewindeart | metrisch | ||||
Antrieb | SW6 | ||||
Antriebsform | Innensechskant | ||||
Mindest-Festigkeitsklasse | 700 N/mm2 | ||||
Kopfform | Zylinderkopf | ||||
Sechskantschraube | |||||
Materialart | A2 | ||||
Durchmesser | 10 mm | ||||
Gesamtlänge | 25 mm | ||||
Kopfhöhe | 6,4 mm | ||||
Eckmaß | 18,9 mm | ||||
Antrieb | Sechskantkopf | ||||
Antriebsform | SW17 | ||||
Mindest-Festigkeitsklasse | 700 N/mm2 | ||||
Unterlegscheibe | |||||
Materialart | A2 | ||||
Materialstärke | 2,5 mm | ||||
Innendurchmesser | 10,5 mm | ||||
Außendurchmesser | 30 mm | ||||
Härte | 140 HV | ||||
Gewicht per 100 St. | 1,13 kg | ||||
Flanschmutter | |||||
Materialart | A2 | ||||
Durchmesser | 10 mm | ||||
Gewindeart | metrisch | ||||
Antrieb | SW15 | ||||
Antriebsform | Außensechskant | ||||
Mindest-Festigkeitsklasse | 700 N/mm2 | ||||
Höhe | 10 mm | ||||
Sonstiges | mit Sperrverzahnung | ||||

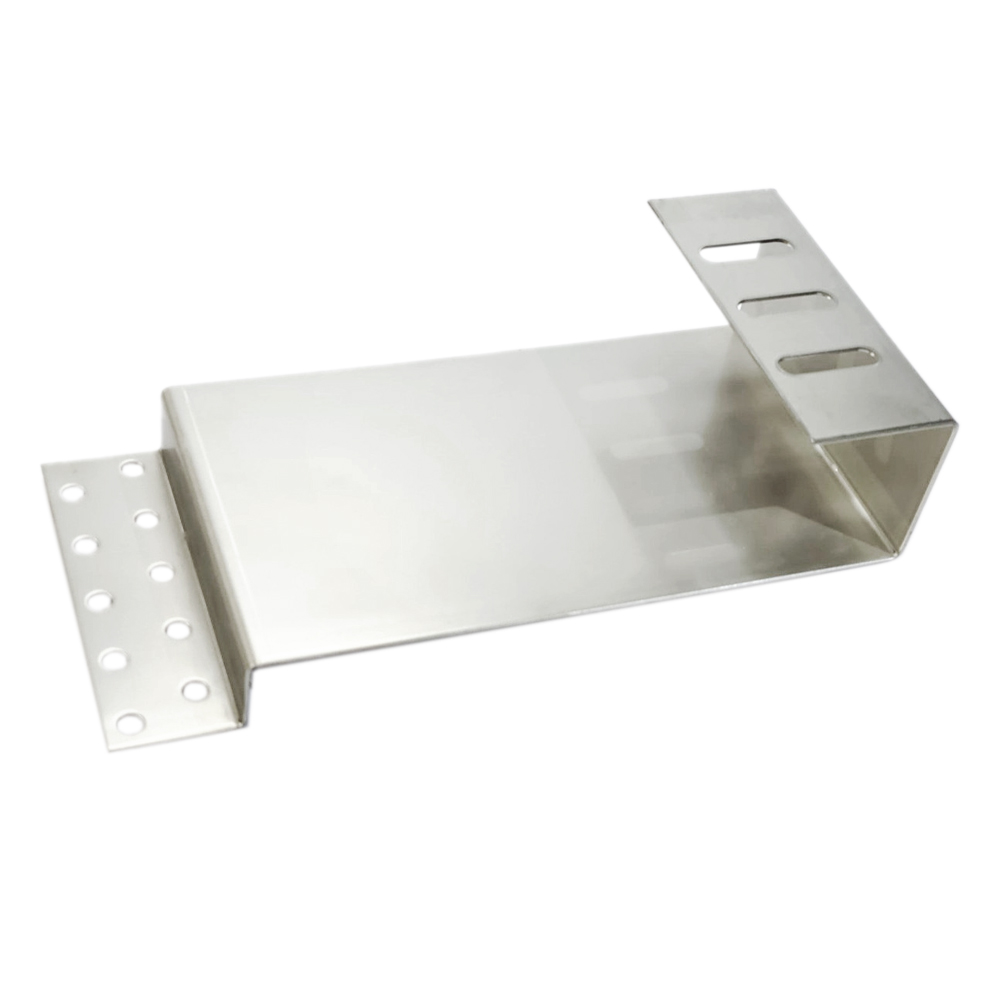

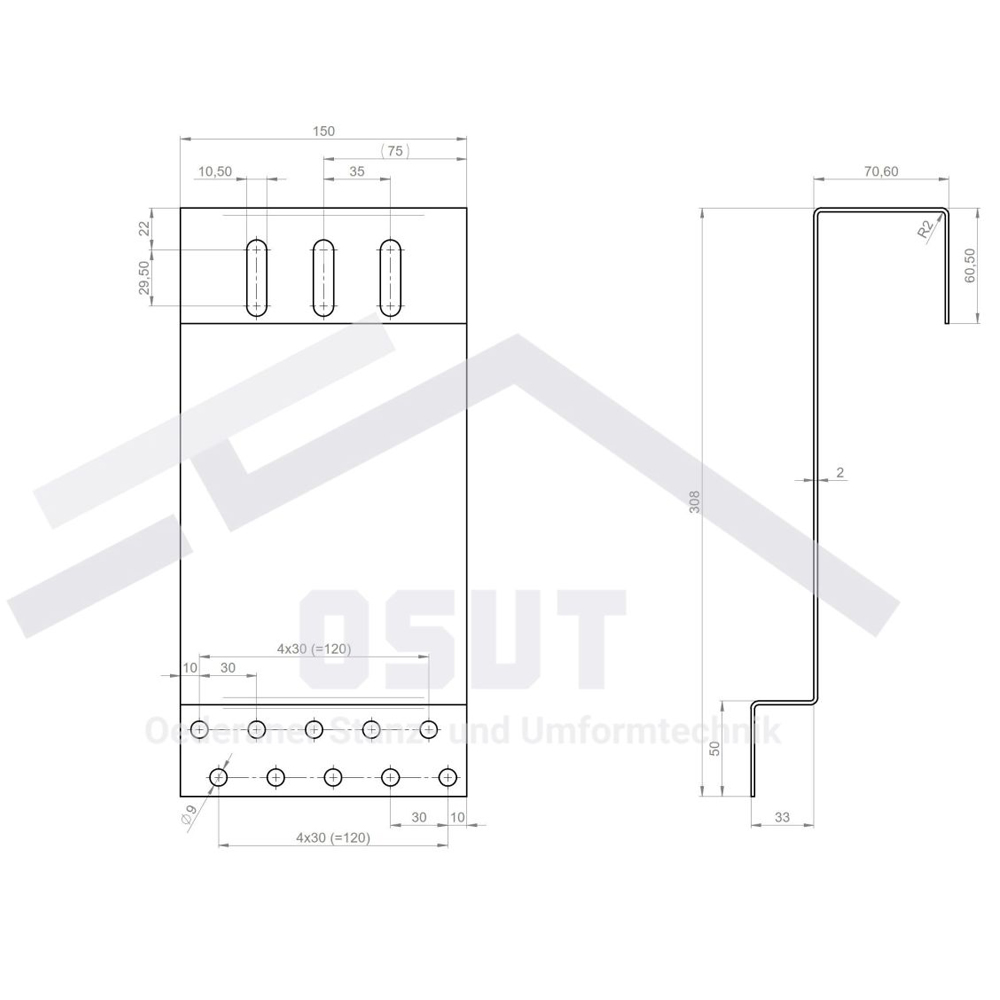

Dachhaken | |||||
Materialart | 1.4301 Edelstahl | ||||
Ziegeltyp | Biberschwanz Doppeldeckung | ||||
Materialstärke | 2 mm | ||||
Breite | 150 mm | ||||
Haken | H 70,6 x 150 mm | ||||
Langlochmessung | 10,5 x 29,5 mm | ||||
Höhe unter Ausleger | 33 mm | ||||
Gesamthöhe | 103,6 mm | ||||
Gesamtlänge | 308 mm | ||||
Gewicht / Stück | 1,05 kg | ||||
Eigenschaften | witterungsbeständig, rostfrei, salzwasserbeständig | ||||
Tellerkopfschrauben | |||||
Materialart | A2 | ||||
Gewindedurchmesser | 8,0 mm | ||||
Kopfdurchmesser | 20,0 mm | ||||
Gesamtlänge | 80 mm | ||||
Gewindelänge | 70 mm | ||||
Endkappe | |||||
Maße | 40x40mm | ||||
Farbe | schwarz | ||||
Material | PVC | ||||
Sonstiges | zum Überstecken | ||||
UV beständig |
