Trägerprofilset für Eurotherm-Solar PRO Vakuumröhrenkollektor
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten (außer Dachhaken) wie Profile, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Trägerprofilsets
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Endkappe
4 x

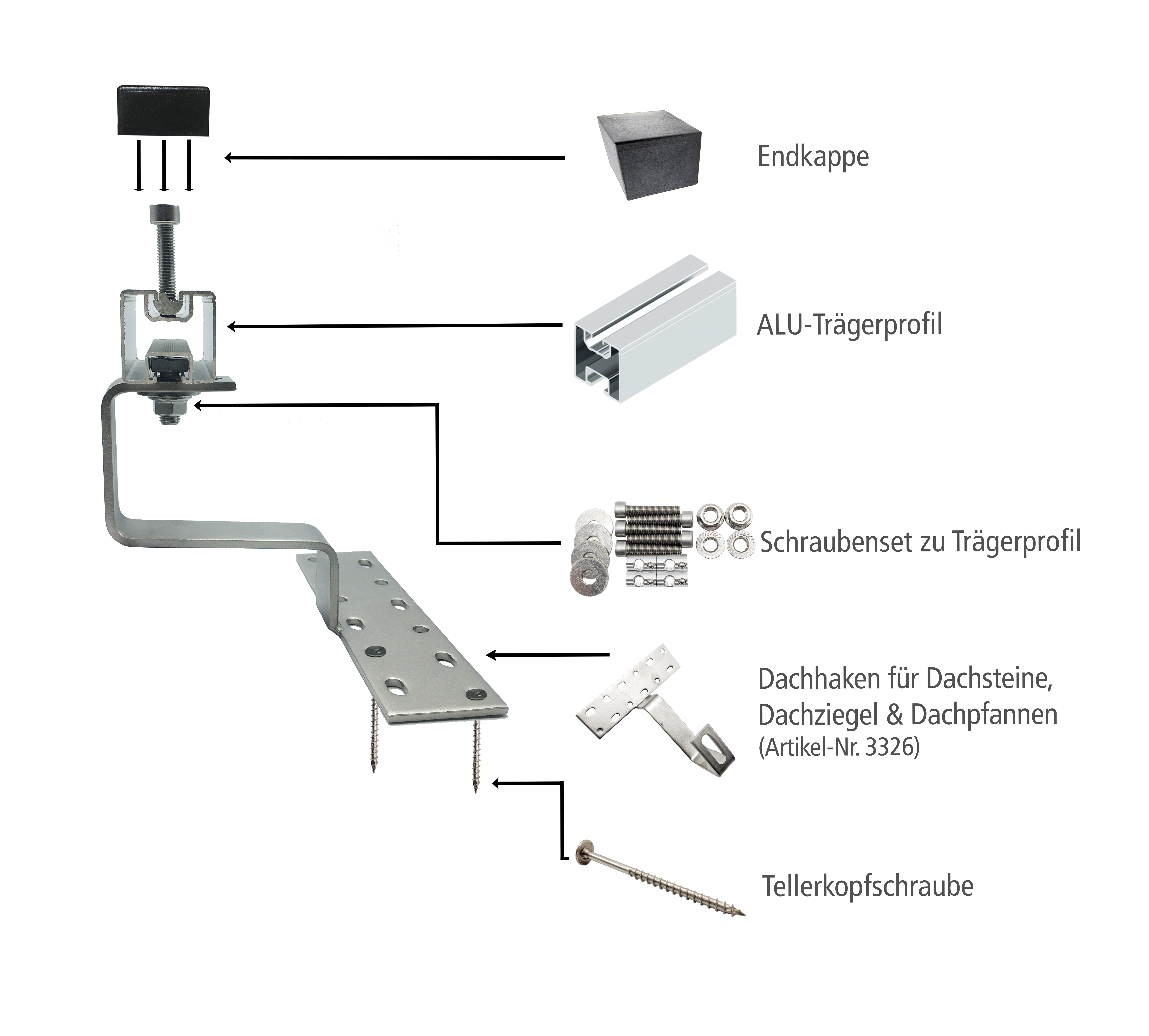

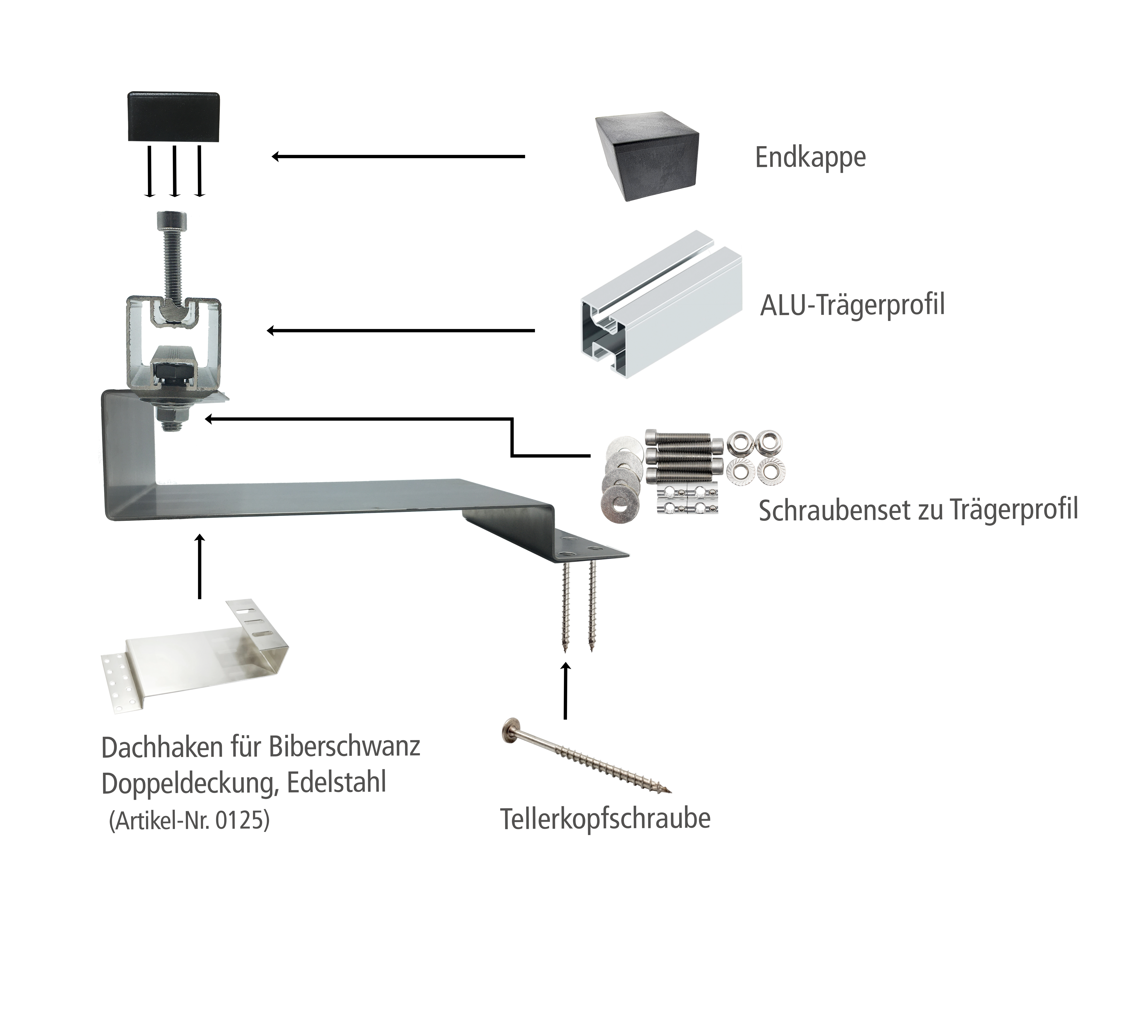

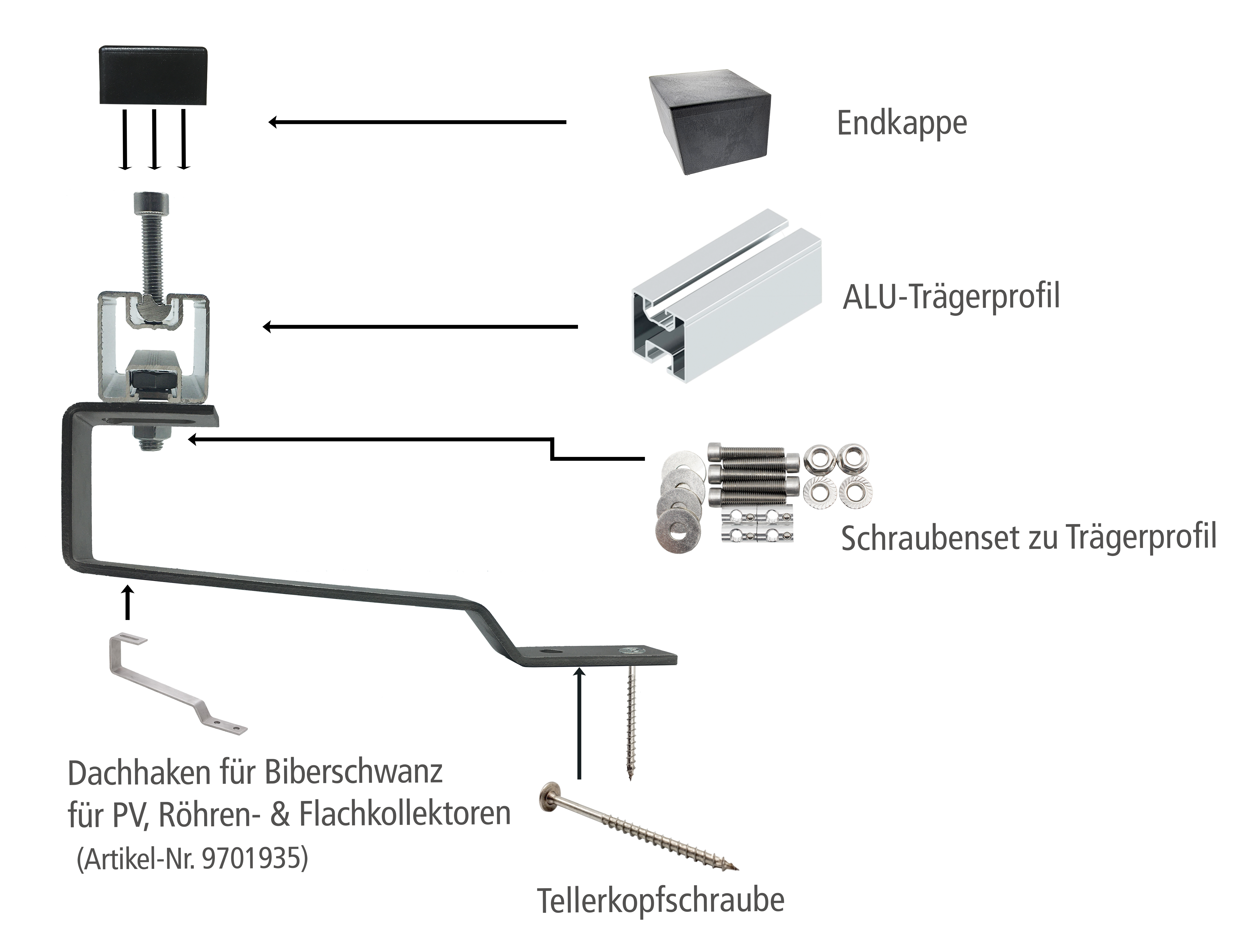

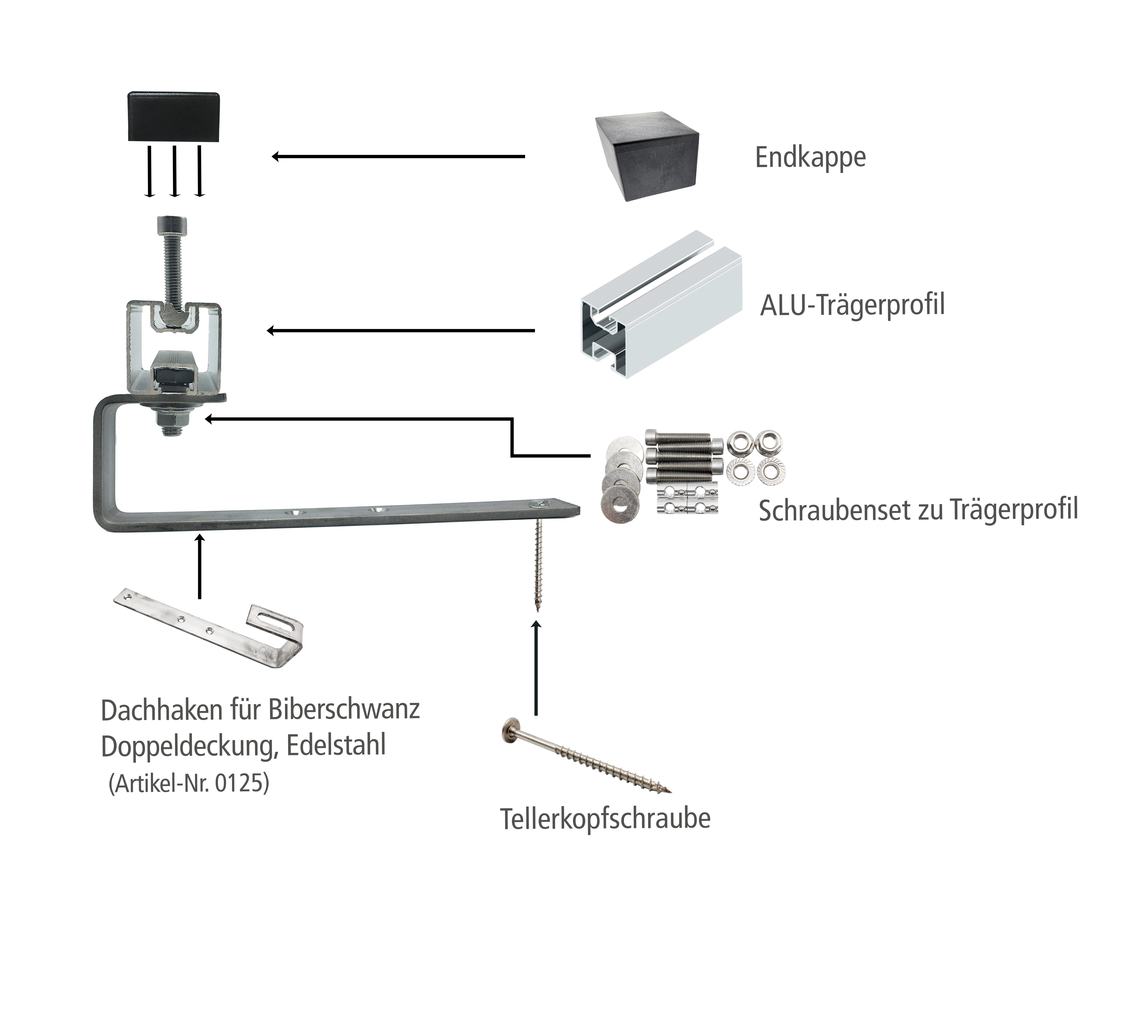

Empfehlung Dachhaken, Stockschrauben & Tellerkopfschrauben
Dachhaken, Stockschrauben und Tellerkopfschrauben sind nicht im Lieferumfang enthalten und müssen separat erworben werden. Sie dienen dazu, die Trägerprofile am Dach zu befestigen Beim Kauf von Dachhaken und Stockschrauben ist es wichtig, die richtige Größe und Anzahl für das jeweilige Dach und die geplante Installation zu berücksichtigen. Dachhaken, Stockschrauben und Tellerkopfschrauben finden Sie in den unterschiedlichsten Ausführungen ins unserem Shop.
Wir empfehlen:
Profil
10R
15R
20R
25R
30R
Dachhaken
4 x
6 x
Stockschrauben + Verstellplatten
4 x
6 x
Tellerkopfschrauben
8 x
12 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Trägerprofilset für Eurotherm-Solar CPC Vakuumröhrenkollektor
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten (außer Dachhaken) wie Profile, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Trägerprofilsets
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Endkappe
4 x
Empfehlung Dachhaken, Stockschrauben & Tellerkopfschrauben
Dachhaken, Stockschrauben und Tellerkopfschrauben sind nicht im Lieferumfang enthalten und müssen separat erworben werden. Sie dienen dazu, die Trägerprofile am Dach zu befestigen Beim Kauf von Dachhaken und Stockschrauben ist es wichtig, die richtige Größe und Anzahl für das jeweilige Dach und die geplante Installation zu berücksichtigen. Dachhaken, Stockschrauben und Tellerkopfschrauben finden Sie in den unterschiedlichsten Ausführungen ins unserem Shop.
Wir empfehlen:
Profil
16R
20R
24R
Dachhaken
6 x
8 x
Stockschrauben + Verstellplatten
6 x
8 x
Tellerkopfschrauben
12 x
16 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar CPC 24R Vakuumröhrenkollektor - Ziegel - verstellbar
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Dachhaken ist 3-fach verstellbar für eine flexible Verwendung
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x

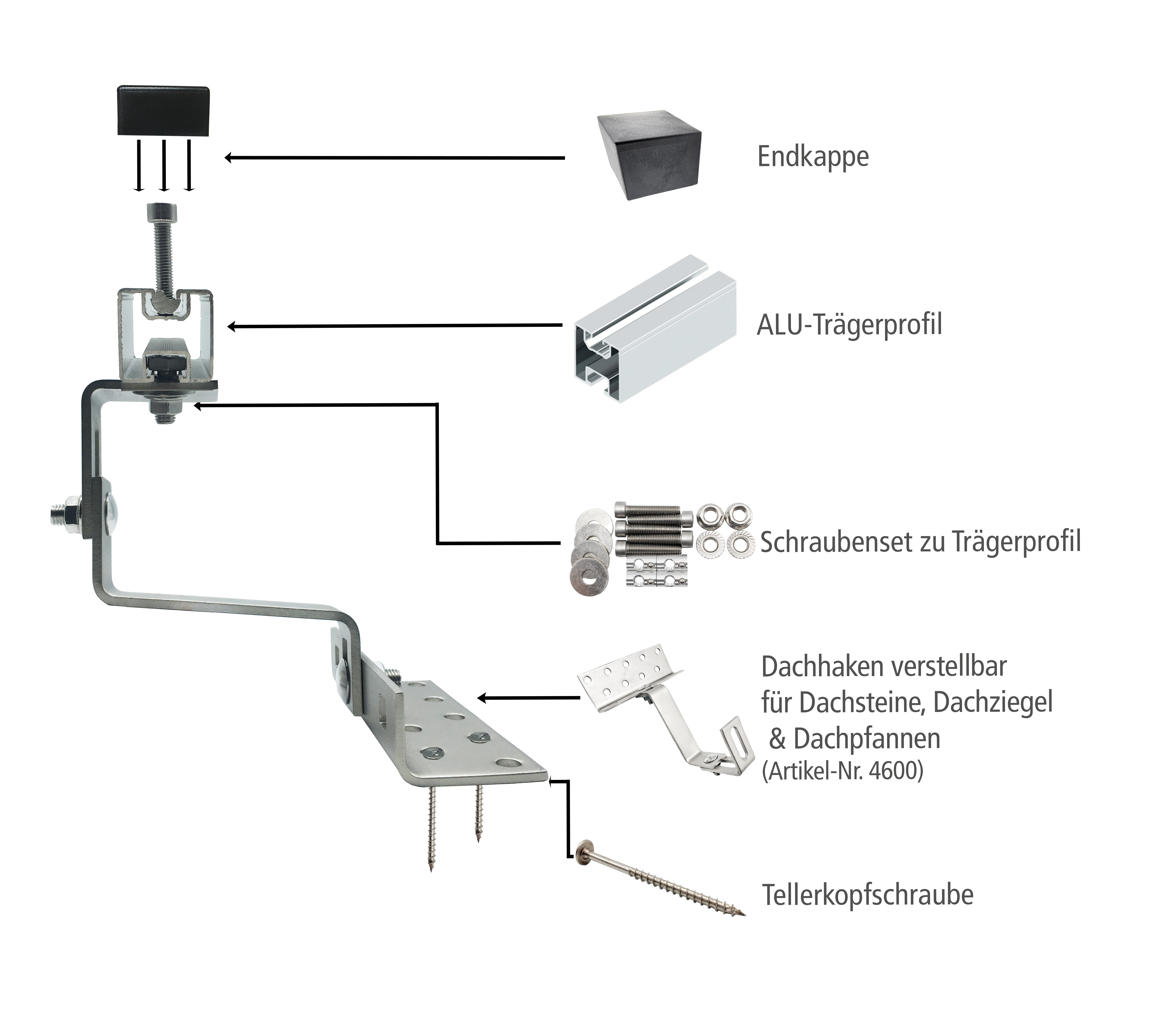

Dachhaken (verstellbar)
6 x
8 x
8x80mm Tellerkopfschrauben
12 x
16 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 30R Vakuumröhrenkollektor - Ziegel - verstellbar
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, verstellbare Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Dachhaken ist 3-fach verstellbar für eine flexible Verwendung
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken (verstellbar)
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
174 mm
Maße Grundplatte
139 x 54 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
9 x 9 mm versetzt
Langlochmessung
40 x 11 mm
Höhenverstellbar Gesamt
124 - 148 mm
Gesamtmaße
174 x 139 x 124-148 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar CPC 20R Vakuumröhrenkollektor - Ziegel
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Dachhaken
6 x
8 x
8x80mm Tellerkopfschrauben
12 x
16 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar CPC 24R Vakuumröhrenkollektor - Ziegel
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Dachhaken
6 x
8 x
8x80mm Tellerkopfschrauben
12 x
16 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar CPC 16R Vakuumröhrenkollektor - Ziegel
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Dachhaken
6 x
8 x
8x80mm Tellerkopfschrauben
12 x
16 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 10R Vakuumröhrenkollektor - Biberschwanz
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Höhe
120 mm
Abmessungen
30 x 280 mm
Ziegeltyp
Biberschwanz
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 15R Vakuumröhrenkollektor - Ziegel - verstellbar
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, verstellbare Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Dachhaken ist 3-fach verstellbar für eine flexible Verwendung
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken (verstellbar)
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
174 mm
Maße Grundplatte
139 x 54 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
9 x 9 mm versetzt
Langlochmessung
40 x 11 mm
Höhenverstellbar Gesamt
124 - 148 mm
Gesamtmaße
174 x 139 x 124-148 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 15R Vakuumröhrenkollektor - Ziegel
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 20R Vakuumröhrenkollektor - Ziegel
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 25R Vakuumröhrenkollektor - Ziegel
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 30R Vakuumröhrenkollektor - Ziegel
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 10R Vakuumröhrenkollektor - Ziegel
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 10R Vakuumröhrenkollektor - Ziegel - verstellbar
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, verstellbare Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Dachhaken ist 3-fach verstellbar für eine flexible Verwendung
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken (verstellbar)
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
174 mm
Maße Grundplatte
139 x 54 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
9 x 9 mm versetzt
Langlochmessung
40 x 11 mm
Höhenverstellbar Gesamt
124 - 148 mm
Gesamtmaße
174 x 139 x 124-148 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 20R Vakuumröhrenkollektor - Ziegel - verstellbar
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, verstellbare Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Dachhaken ist 3-fach verstellbar für eine flexible Verwendung
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken (verstellbar)
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
174 mm
Maße Grundplatte
139 x 54 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
9 x 9 mm versetzt
Langlochmessung
40 x 11 mm
Höhenverstellbar Gesamt
124 - 148 mm
Gesamtmaße
174 x 139 x 124-148 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 25R Vakuumröhrenkollektor - Ziegel - verstellbar
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, verstellbare Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Dachhaken ist 3-fach verstellbar für eine flexible Verwendung
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken (verstellbar)
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
174 mm
Maße Grundplatte
139 x 54 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
9 x 9 mm versetzt
Langlochmessung
40 x 11 mm
Höhenverstellbar Gesamt
124 - 148 mm
Gesamtmaße
174 x 139 x 124-148 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar CPC 16R Vakuumröhrenkollektor - Ziegel - verstellbar
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Dachhaken ist 3-fach verstellbar für eine flexible Verwendung
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Dachhaken (verstellbar)
6 x
8 x
8x80mm Tellerkopfschrauben
12 x
16 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar CPC 20R Vakuumröhrenkollektor - Ziegel - verstellbar
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Dachhaken ist 3-fach verstellbar für eine flexible Verwendung
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Dachhaken (verstellbar)
6 x
8 x
8x80mm Tellerkopfschrauben
12 x
16 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 10R Vakuumröhrenkollektor - Schiefer
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Höhe
55 mm
Abmessungen Platte
30 x 250 mm
Befestigungsbohrungen
2 x 11 mm versetzt
Ziegeltyp
Bitumen, Schiefer
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 15R Vakuumröhrenkollektor - Schiefer
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Höhe
55 mm
Abmessungen Platte
30 x 250 mm
Befestigungsbohrungen
2 x 11 mm versetzt
Ziegeltyp
Bitumen, Schiefer
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 20R Vakuumröhrenkollektor - Schiefer
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Höhe
55 mm
Abmessungen Platte
30 x 250 mm
Befestigungsbohrungen
2 x 11 mm versetzt
Ziegeltyp
Bitumen, Schiefer
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 25R Vakuumröhrenkollektor - Schiefer
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Höhe
55 mm
Abmessungen Platte
30 x 250 mm
Befestigungsbohrungen
2 x 11 mm versetzt
Ziegeltyp
Bitumen, Schiefer
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar PRO 30R Vakuumröhrenkollektor - Schiefer
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Höhe
55 mm
Abmessungen Platte
30 x 250 mm
Befestigungsbohrungen
2 x 11 mm versetzt
Ziegeltyp
Bitumen, Schiefer
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
118,90 €*
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
