PV Modul Optimierer MC4 Leistungsoptimierer für Solarmodule Tigo TS4-A-O - 0% MwSt.

Beschreibung

Produktinformationen "PV Modul Optimierer MC4 Leistungsoptimierer für Solarmodule Tigo TS4-A-O - 0% MwSt."

PV Modul Optimierer MC4 Leistungsoptimierer für Solarmodule Tigo TS4-A-O

Die Modultechnik TIGO TS4-A-O sorgt trotz Teilverschattung auf dem Modul oder unterschiedlicher Modulausrichtung für maximale Energieerträge. Mit der TS4-A Plattform lässt sich erstmalig jedes einzelne Solarmodul flexibel mit einer Zusatzfunktion ausstatten. Nur die von Leistungseinbußen betroffenen Module werden mit TS4-A ausgestattet. So lassen sich Energieerträge gezielt steigern und Systemkosten reduzieren.

Enthaltene Funktionen

- Optimierung
Optimierung auf Modulebene für mehr Energieertrag und größere Designflexibilität

- Sicherheit
Erhöhte Sicherheit für die Einhaltung des NEC 2014 & 2017 & 2020 690.12-Standards für Rapid Shutdown

- Überwachung
Monitoring auf Modulebene zur Überwachung der Energieerzeugung und zum Anlagenmanagement

- Achtung
Tigo TS4 wurde mit Tausenden verschiedener Wechselrichtermodule von mehr als 50 Wechselrichtermarken installiert.
Holen Sie sich branchenführende Optimierungs-, Überwachungs- und Schnellabschaltlösungen mit dem Wechselrichter Ihrer Wahl, überall auf der Welt.
Alle kompatibilitätsgeprüften Wechselrichter finden Sie hier
Alle UL PVRSS-zertifizierten Wechselrichter für die Einhaltung der NEC-Schnellabschaltung finden Sie hier

Vorteile Leistungsoptimierer

  • Nur betroffene Module müssen mit einem Optimierer ausgestattet werden (je Modul 1 Stück)
  • Ertragssteigerung bei Teilbeschattung und unterschiedlicher Modulausrichtung
  • Geringe Investitionskosten
  • Niedriger Installationsaufwand
  • Kompatibel für bis zu 700 Watt Modulleistung / 90 V
  • Wechselrichter unabhängige Einbindung
  • MC4 kompatible Stecker

Technische Daten

Umgebung

Betriebstemperaturbereich
-40 °C bis +85 °C
Schutzart
 IP68, NEMA 3R
Mechanisch

Abmessungen
 138,4 x 139,7 x 22,9 mm
Gewicht
 490 g
Elektrisch

Spannungsbereich
 16 - 90V
Max. Eingangsstrom (IMAX)
 12 A
Max. Eingangsleistung
 700 W
Ausgangskabellänge
 1 m
Steckverbinder
 MC4-kompatibel
Kommunikationsart
 Funkverbindung
Sicherheitsabschaltung nach UL
(NEC 2014 & 2017 & 2020 690.12)
Ja
Empfohlene Sicherungsleistung
 15 A

Für die Sicherheitsabschaltung mit TS4-A-O werden TAP (Gateway) und Cloud Connect Advanced (CCA) benötigt.

*0% Mehrwertsteuer für Photovoltaikprodukte

Gem. § 12 Abs. 3 Nr. 1 UStG kann bestimmte Ware mit einem Umsatzsteuersatz von 0 % verkauft werden, sofern die rechtlichen Voraussetzungen dieser Norm erfüllt sind. Sollten Sie einen Kaufvertrag über eine solche Ware mit einem ausgewiesenen Umsatzsteuersatz von 0% abschließen, bestätigen Sie durch den Vertragsschluss ausdrücklich, dass die rechtlichen Voraussetzungen gem. § 12 Abs. 3 Nr. 1 UStG erfüllt sind: a. Sie sind Betreiber der Photovoltaik-Anlage und b. Die Photovoltaikanlage wird auf oder in der Nähe von Privatwohnungen, Wohnungen oder öffentlichen oder anderen Gebäuden, die für dem Gemeinwohl dienenden Tätigkeiten genutzt werden, installiert. c. Sie bestätigen mit Vertragsschluss, dass entweder die installierte Bruttoleistung der Photovoltaikanlage laut Marktstammdatenregister nicht mehr als 30 Kilowatt (peak) beträgt bzw. betragen wird oder bei höherer Bruttoleistung der Photovoltaikanlage die unter Ziffer a. und b. genannten Voraussetzungen trotzdem erfüllt sind. Da zu der neuen Gesetzeslage zu § 12 Abs. 3 Nr. 1 UStG noch keine gefestigte Verwaltungspraxis der Finanzbehörden entwickelt wurde, erklären Sie mit Vertragsschluss rein vorsorglich, uns bei Bedarf etwaig noch benötigte Nachweise für das Vorliegen der Voraussetzungen nach § 12 Abs. 3 Nr. 1 UStG zur Verfügung zu stellen.

Datenblätter
3
Hersteller

IBC Solar

Seit der Gründung hat sich IBC SOLAR zum führenden Systemhaus für PV- und Energielösungen entwickelt – mit über 4,7 Gigawatt installierter Leistung, internationalen Niederlassungen und Projekten auf der ganzen Welt. Das Spektrum der Projekte reicht von Solarparks, die Strom ins Netz einspeisen, über Eigenverbrauchsanlagen für Gewerbetreibende und Privathaushalte bis hin zu netzunabhängigen Photovoltaiksystemen und Quartierspeichern.
IBC Solar gehört zu den Pionieren der Branche und hat einen großen Teil dazu beigetragen, dass sich die Solarenergie zu einer echten Alternative zu den konventionellen Energien entwickelt hat.

Herstellerangaben:

IBC SOLAR AG
Am Hochgericht 10
96231 Bad Staffelstein

Telefon: +49 9573 9224 - 0
Fax: +49 9573 9224 - 111
Webseite: http://www.ibc-solar.com
E-Mail: info@ibc-solar.de


Hersteller Webseite
Angaben zum Hersteller (Informationspflichten zur GPSR Produktsicherheitsverordnung)
IBC SOLAR AG
Am Hochgericht 10
96231 Bad Staffelstein
info@ibc-solar.de / http://www.ibc-solar.com

Installations- & Warnhinweise

Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!

Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!

Produktgalerie überspringen

Zubehör

Stäubli Montageschlüsselset aus Metall für MC4 und MC4 EVO2 Solar Stecker (Multi-Contact) - 0% MwSt
Stäubli Montageschlüsselset aus Metall für MC4 und MC4 EVO2 – Robustes Werkzeug für professionelle Installationen Das Stäubli Montageschlüsselset ist ein hochwertiges Werkzeugset, speziell entwickelt für die sichere und präzise Montage von MC4- und MC4-EVO2-Steckverbindern. Es besteht aus zwei langlebigen Montageschlüsseln aus Metall sowie einer praktischen Gürteltasche zur einfachen Aufbewahrung und Mitnahme. Mit diesem Set lassen sich Kabelverschraubungen mühelos festziehen und lösen, während die Verriegelungen der Steckverbinder problemlos geöffnet werden können. Es ist ein unverzichtbares Werkzeug für Installateure, die eine schnelle, effiziente und sichere Montage von Solaranlagen gewährleisten möchten. Eigenschaften und Vorteile Hochwertiges Metall für maximale Stabilität und Langlebigkeit. Ermöglicht das Anziehen und Kontern von MC4- und MC4-EVO2-Steckverbindungen. Einfache Entriegelung der Steckverbinder ohne Beschädigung. Ergonomisches Design für eine komfortable und sichere Handhabung. Inklusive robuster Gürteltasche für einen schnellen Zugriff auf die Werkzeuge. Anleitung zur Entriegelung von Steckverbindungen MC4-Steckverbinder Stecken Sie die Entriegelungsstifte des PLS/1 auf die Einrastlaschen der Buchse. Ziehen Sie die Buchse aus dem Steckergehäuse. MC4-Steckverbinder mit Sicherungshülse Führen Sie die Entriegelungsstifte des PLS/1 in die dafür vorgesehene Öffnung ein. Drücken Sie die Einrastlaschen der Buchse herunter. Ziehen Sie die Buchse aus dem Steckergehäuse. MC4-EVO-Steckverbinder Stecken Sie die Entriegelungsstifte des PLS/2 in die dafür vorgesehene Öffnung des Steckers. Drücken Sie die Einrastlaschen der Buchse herunter. Trennen Sie die Steckverbindung vorsichtig voneinander. Diese Methode gewährleistet eine sichere und beschädigungsfreie Trennung der Steckverbindungen.Technische Details Material: Metall Kompatibilität: MC4- und MC4-EVO2-Steckverbinder Funktionen: Anziehen, Kontern, Lösen der Verriegelungen Das Stäubli Montageschlüsselset ist die perfekte Wahl für Photovoltaik-Installateure und Techniker, die eine professionelle, schnelle und sichere Montage von Solarsteckverbindern durchführen möchten.

22,80 €*
Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.
Wallbox Wetterschutz Übderdachung Schutzdach Regenschutz e-Auto Ladestation
Wallbox Wetterschutz – Zuverlässiger Schutz für Ihre LadestationElektroauto-Ladestationen sind im Außenbereich ständig wechselnden Witterungsbedingungen ausgesetzt. Regen, Schnee, UV-Strahlung und Staub können die Funktion und Lebensdauer Ihrer Wallbox beeinträchtigen. Unsere speziell entwickelte Wetterschutzabdeckung bietet die ideale Lösung, um Ihre Ladestation dauerhaft zu schützen und ihren einwandfreien Betrieb sicherzustellen.Unsere Wallbox-Wetterschutz-Abdeckung ist speziell dafür entwickelt, Ihre Elektroauto-Ladestation und Kabel vor Witterungseinflüssen und mechanischen Schäden zu bewahren. Hergestellt aus hochwertigem, legiertem Stahl, bietet sie maximale Stabilität und eine lange Lebensdauer – egal, ob bei hohen Temperaturen, Frost oder starkem Regen.Hauptmerkmale:✅ Perfekter Schutz – Hält Regen, Schnee, UV-Strahlen und Schmutz von Ihrer Wallbox fern.✅ Hochwertige Materialien – Witterungsbeständiger, rostfreier legierter Stahl für maximale Haltbarkeit.✅ Einfache Installation – Mitgeliefertes Befestigungsmaterial (Schrauben & Dübel) ermöglicht eine schnelle Montage.✅ Ästhetisches Design – In Schwarz erhältlich, passt sich jeder Umgebung perfekt an.✅ Praktische Größe – Optimale Abmessungen (43,5 cm x 27,5 cm x 27,5 cm) für universelle Kompatibilität.✅ Langlebig & pflegeleicht – Die Oberfläche lässt sich einfach reinigen und sorgt für ein zeitloses Erscheinungsbild.Die Installation ist unkompliziert und schnell durchführbar. Eine durchdachte Öffnung ermöglicht jederzeit einen einfachen Zugang zur Ladestation, sodass das An- und Abkoppeln des Fahrzeugs problemlos erfolgen kann. Zudem ist die Abdeckung leicht und lässt sich bei Bedarf einfach transportieren.Technische Details:✔ Material: Pulverbeschichteter, witterungsbeständiger Stahl✔ Farbe: Schwarz✔ Maße: 43,5 cm x 27,5 cm x 27,5 cm✔ Anwendungsbereiche: Wallbox, e-Auto Ladestation, Türklingel, Briefkasten, SteckdoseMit dieser langlebigen Schutzabdeckung bleibt Ihre Ladestation jederzeit betriebsbereit – unabhängig von den Wetterbedingungen. Schützen Sie Ihre Investition und sorgen Sie für einen sicheren und störungsfreien Ladevorgang.

59,90 €*
Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.
1 Paar Weidmüller Photovoltaik-Steckverbinder MC4 PV-STICK werkzeuglose Steckverbinder - 0% MwSt
Weidmüller PV Stick Set – MC4-kompatible Steckverbinder ohne Crimpen Das Weidmüller PV Stick Set ermöglicht eine schnelle, sichere und werkzeuglose Verkabelung von Solaranlagen. Durch die innovative Snap-IN-Technologie lassen sich die Steckverbinder ohne Crimpzange montieren, wodurch Installationszeit und Aufwand erheblich reduziert werden. Dank der griffigen Bauweise ist eine einfache und fehlerfreie Installation gewährleistet. Die wetterfesten und MC4-kompatiblen Steckverbinder sorgen für eine zuverlässige elektrische Verbindung, die höchsten Qualitäts- und Sicherheitsstandards entspricht. Technische Daten Snap-IN-Technologie für schnelle und einfache Montage. Kein Crimpwerkzeug erforderlich – fehlerfreie Installation. Leiterquerschnitt: 4 bis 6 mm². Zugelassen bis: 1500V DC (DE) / 1500V DC (EN). Normkonforme Qualität nach TÜV IEC 62852. Maximaler Bemessungsstrom: 30A. Temperaturbereich: -40 °C bis 85 °C. Derzeit schnellster PV-Steckverbinder auf dem Markt. Effiziente Installation ohne Crimpwerkzeuge Durch die PUSH-IN-Technologie entfallen aufwendige Crimpkontakte und Spezialwerkzeuge. Dies verhindert Konfektionsfehler und spart wertvolle Zeit bei der Montage – ohne Kompromisse bei der Qualität. Zuverlässige Sicherheit und normkonforme Qualität Die Photovoltaik-Steckverbinder von Weidmüller sind TÜV-zertifiziert und erfüllen die IEC 62852-Norm. Dadurch bieten sie höchste Sicherheitsstandards und eine langlebige, stabile Verbindung. Einfaches Handling – Stecken, Drehen, Strom fließt Mit nur wenigen Handgriffen lassen sich die Steckverbinder sicher und dauerhaft montieren. Die intuitive Handhabung macht das Weidmüller PV Stick Set zur idealen Lösung für eine effiziente und benutzerfreundliche Verkabelung in Photovoltaikanlagen.

5,99 €*
Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.

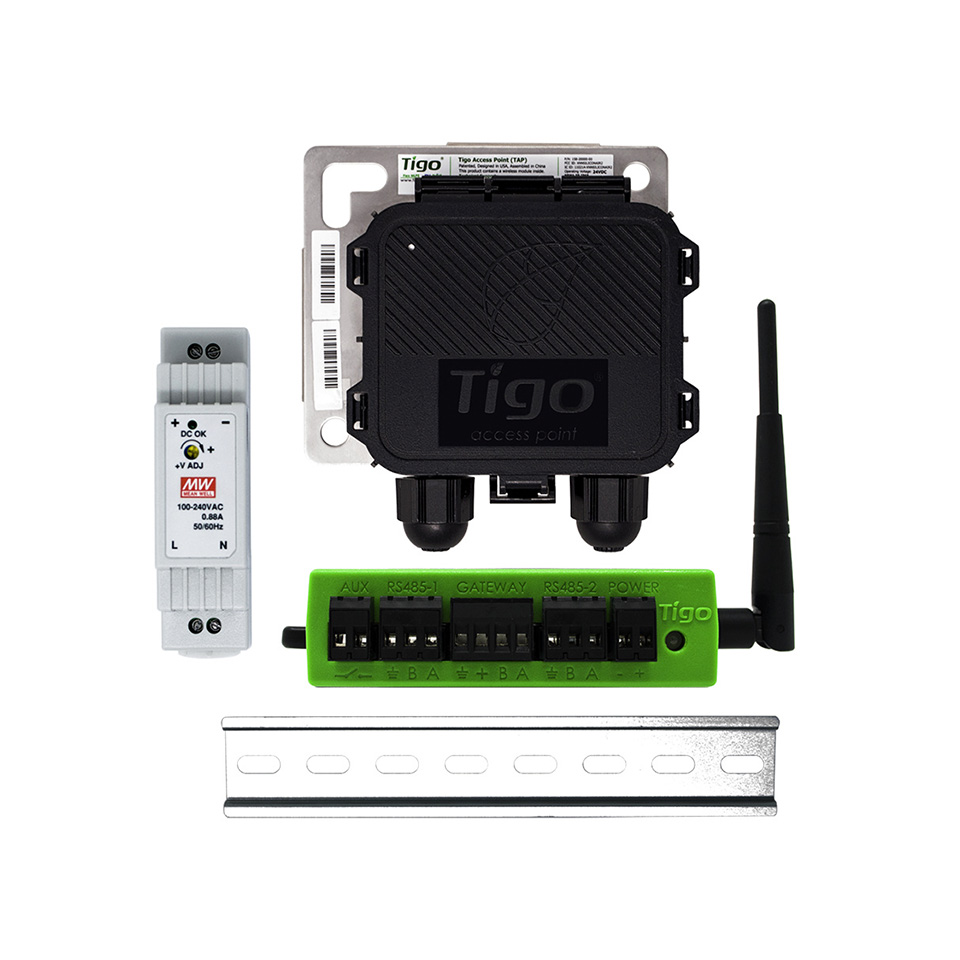

Tigo CCA Kit Netzteil CCA + TAP + Hutschienen Netzteil Indoor - 0%MwSt
