Druckflaschen Adapter mit Manometer 0-10 bar für Ausdehnungsgefäße

Adapter mit Manometer 0 - 10 bar

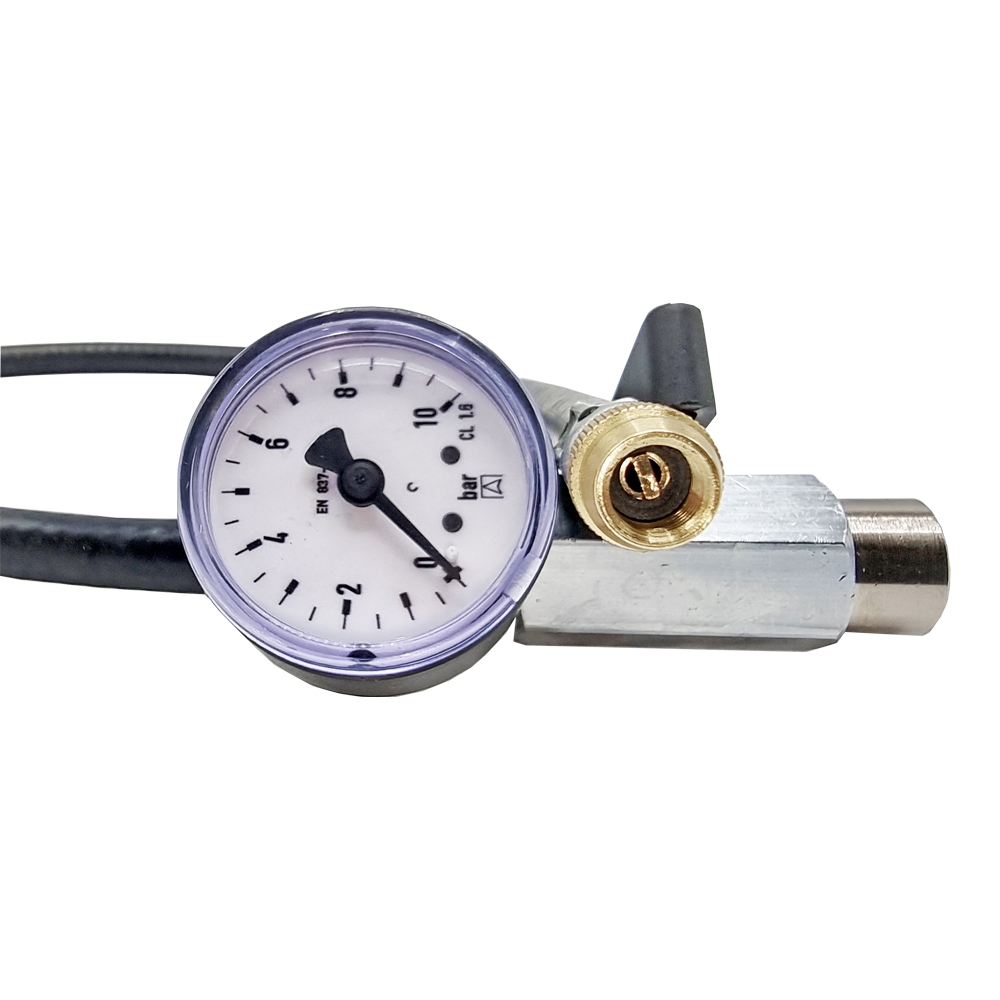

Diese Prüf- und Nachfüllgarnitur dient zur Überprüfung und Befüllung von Membran-Ausdehnungsgefäßen in Heizungs-, Druckwasser- und Ölversorgungsanlagen. Sie besteht aus einem flexiblen 60 cm, langen PVC-Schlauch mit passenden Anschlüssen für das Prüfventil des Ausdehnungsgefäßes und die Gefäß-Füller-Dose.

Technische Daten:

• Schlauchlänge: ca. 60 cm (flexibel)
• Manometer: 0 – 10 bar (Ø 40 mm)
• Anschlüsse:
  • Überwurfmutter VG8 für das Prüfventil des Ausdehnungsgefäßes
  • Kugelhahn (7/16-28 UNEF-Gewinde) für die Gefäß-Füller-Dose
• Absperreinrichtung: Ermöglicht eine präzise Druckregulierung
• Hinweis: Gefäß-Füller-Dose nicht im Lieferumfang enthalten

Anwendungsanleitung:

1. Adapter vorbereiten:
   • Den Adapter auf das Ventil der Gefäß-Füller-Dose (nicht im Lieferumfang) aufschrauben.
   • Das Einfüllventil am Ausdehnungsgefäß anklemmen.
2. Druckprüfung:
   • Am Manometer des Adapters den aktuellen Druck des Ausdehnungsgefäßes ablesen.
3. Druckzufuhr:
   • Um Druck hinzuzufügen, das Ventil am Adapter langsam öffnen.
   • Bei größeren Mengen den Füllvorgang zwischendurch unterbrechen und den aktuellen Druck kontrollieren.
4. Füllvorgang abschließen:
   • Nach Erreichen des Solldrucks das Ventil am Adapter schließen.
   • Das Einfüllventil vom Membran-Ausdehnungsgefäß abklemmen.
   • Den Adapter von der Füller-Dose abschrauben.

Diese Garnitur bietet eine einfache und sichere Möglichkeit, den Druck in Ausdehnungsgefäßen präzise zu überprüfen und bei Bedarf nachzufüllen.
