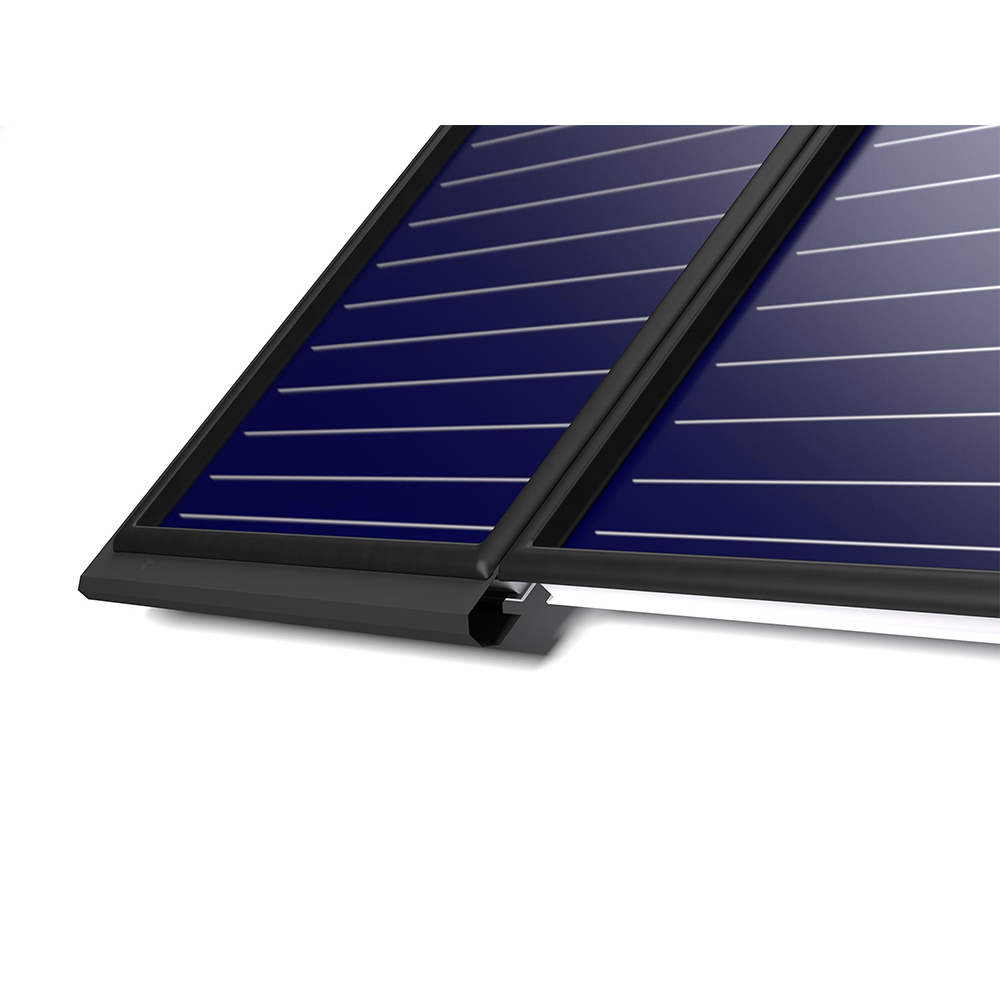

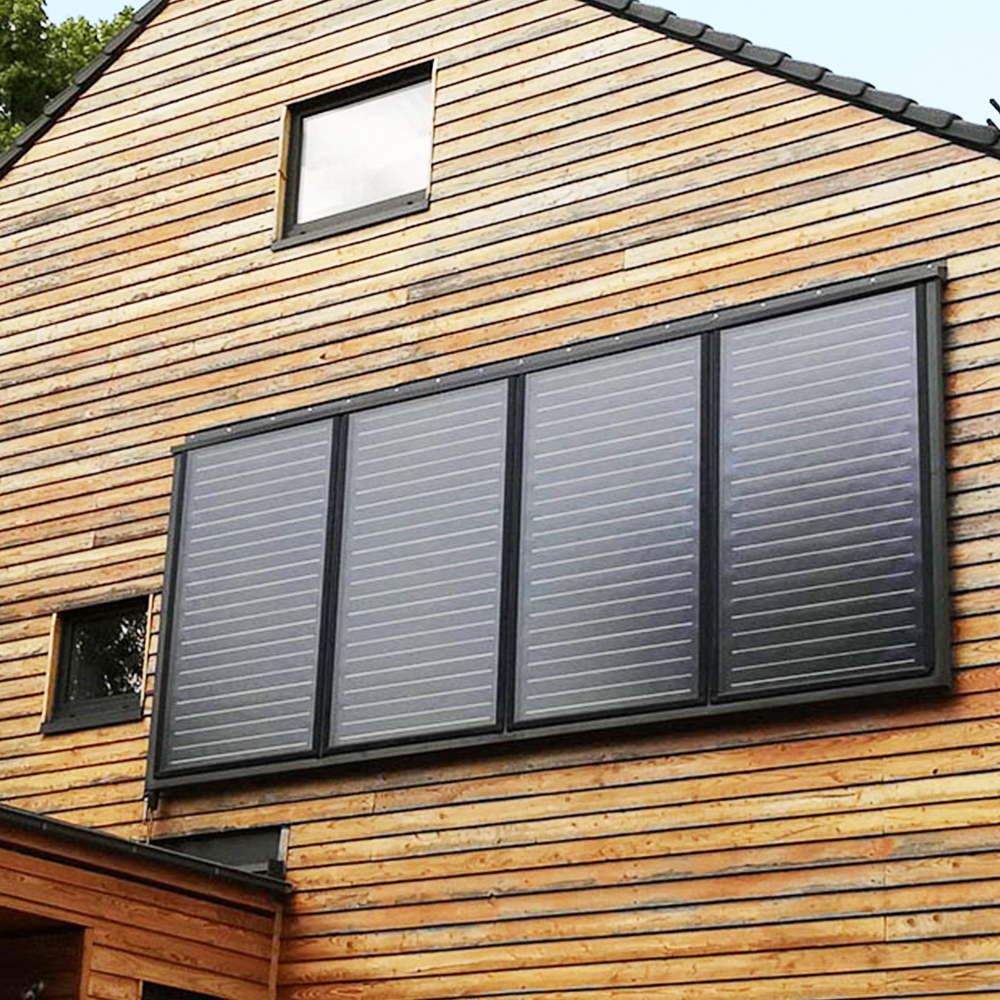

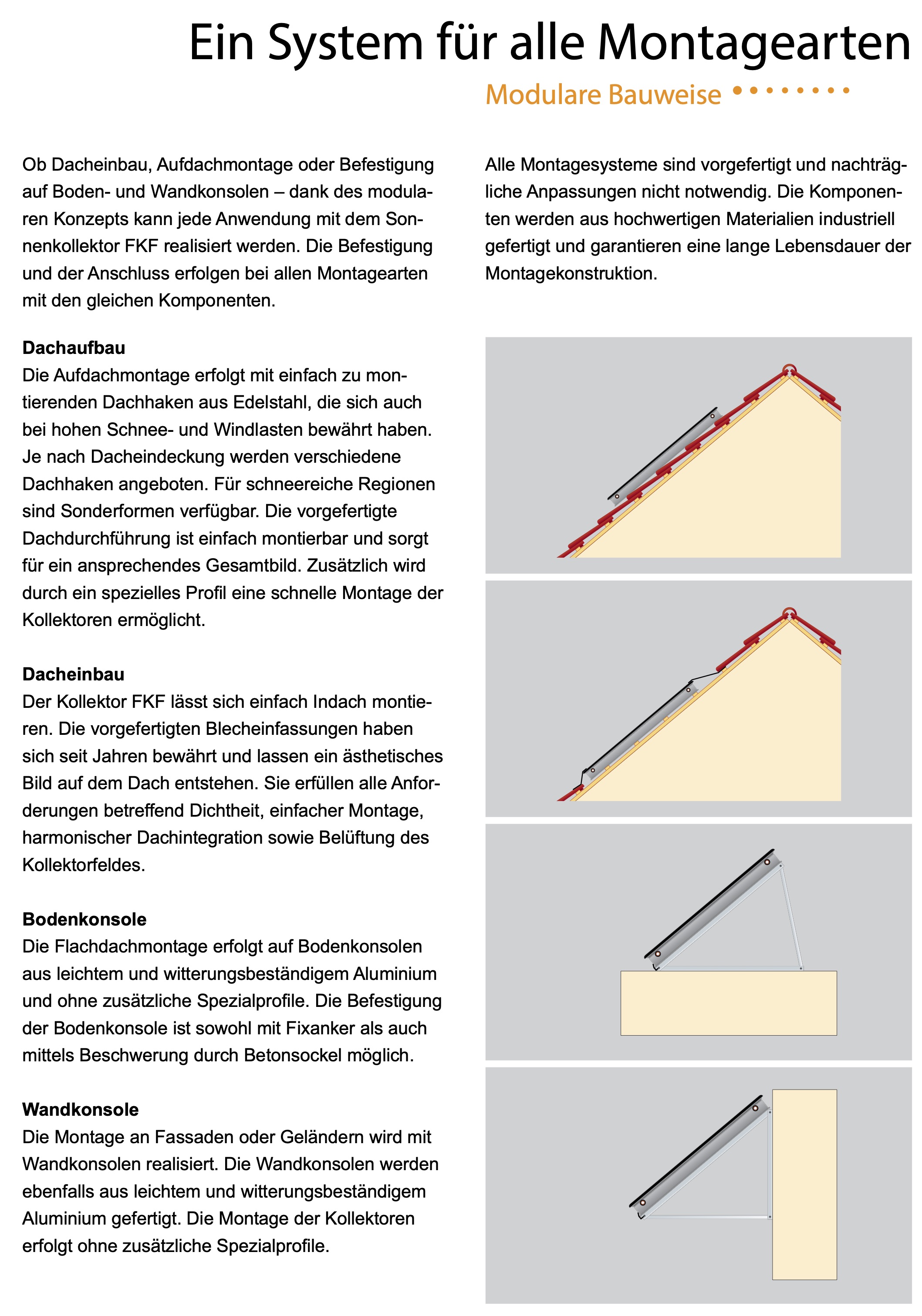

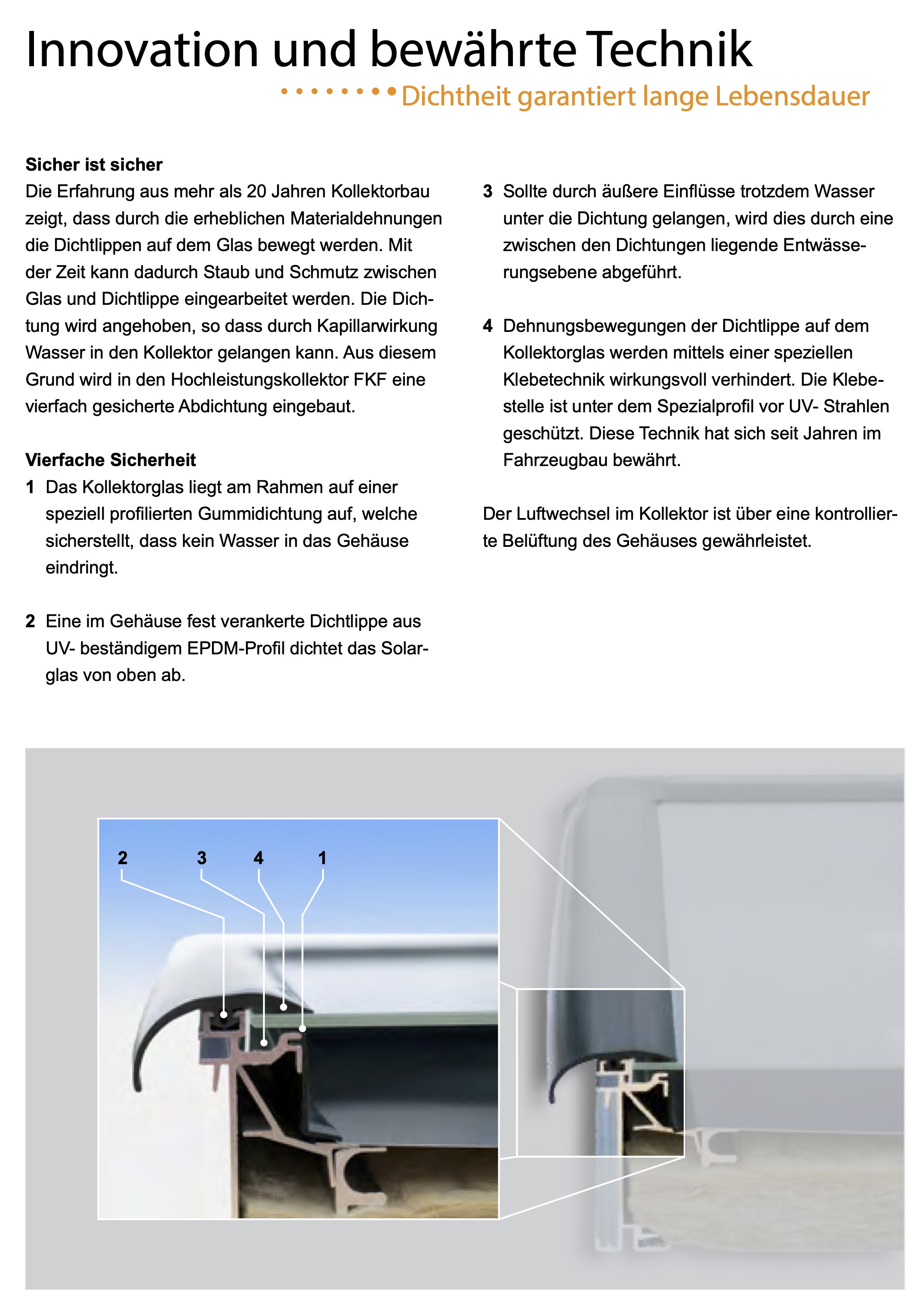

Aufdach Montageset für STI FKF 200 Vertikal-Flachkollektoren - einreihig mit Snap Cover

DN20 Solarleitung Doppelwellrohr Edelstahlwellrohr 14mm IsolierungEffiziente und langlebige Verbindungslösung für Solarthermie-AnlagenDie Solarleitung ist ein entscheidendes Element Ihrer Solaranlage und fungiert als Bindeglied zwischen den Solarkollektoren auf dem Dach und dem Wärmespeicher. Diese flexible Lösung vereinfacht die Installation erheblich und gewährleistet gleichzeitig maximale Effizienz sowie eine besonders lange Lebensdauer.Durch die innovative Kombination aus hochwertigem Edelstahlwellrohr und einer 14mm dicken, temperaturbeständigen Isolierung wird die Solarleitung zu einem unverzichtbaren Bestandteil moderner Solarthermie-Systeme. Die komplett geschlossene Isolierung sorgt dafür, dass keine unerwünschte Feuchtigkeit eindringt, was einen effizienten Wärmetransport garantiert.Wesentliche Vorteile des Systems:Reduzierte Installationszeit und -kosten: Das flexible Duo-Twin Wellrohrsystem ermöglicht eine schnelle und einfache Verlegung, selbst in engen Räumen oder bei komplexen Installationsanforderungen. Das Rohr lässt sich ohne Spezialwerkzeuge leicht verarbeiten, was die Montagezeit deutlich verkürzt.Minimaler Wärmeverlust: Dank der 14 mm dicken Isolierung aus Hochtemperatur-Elastomer wird die Wärmeenergie nahezu verlustfrei vom Solarkollektor zur Speicheranlage transportiert. So maximieren Sie die Effizienz Ihrer Solarthermieanlage und senken gleichzeitig die Betriebskosten.Widerstandsfähig gegen Umwelteinflüsse: Die Ummantelung aus UV-beständiger PE-Folie schützt das Rohr vor Sonneneinstrahlung, mechanischen Beschädigungen und Witterungseinflüssen. Dadurch eignet sich die Solarleitung sowohl für den Innen- als auch den Außenbereich.Hohe Temperaturbeständigkeit: Die Solarleitung ist für den Einsatz bei extremen Temperaturen ausgelegt und hält Temperaturen von bis zu +150 °C dauerhaft stand. Kurzfristig sind sogar bis zu +175 °C möglich, was eine sichere Anwendung auch bei hohen Vorlauftemperaturen gewährleistet.Flexibles und robustes Design: Das Edelstahlwellrohr ermöglicht kleinste Biegeradien ohne Abknicken, wodurch es sich auch in verwinkelten Installationsbereichen problemlos verlegen lässt. Dies macht es ideal für den Einsatz in beengten oder schwer zugänglichen Räumen..Integriertes Sensorkabel: Das bereits vorverlegte Sensorkabel (SiZ 2x0,5 mm²) spart Zeit und Aufwand bei der Installation und erleichtert die Integration von Temperatursensoren in das Solarthermie-System.Einfacher Wechsel auf andere Rohrsysteme: Der Wechsel auf andere Rohrsysteme ist ohne Spezialwerkzeug möglich, was die Flexibilität bei der Installation erhöht.Einfaches Trennen und Zusammenfügen der Leitungen: Vorisolierte Leitungen können ohne zusätzliches Werkzeug getrennt und wieder zusammengefügt werden. Dabei bleibt die Folienummantelung unbeschädigt, was den Schutz und die Isolierung dauerhaft gewährleistet.Anwendungsbereiche:Edelstahlwellrohre zeichnen sich durch ihre hohe Widerstandsfähigkeit und Flexibilität aus, wodurch sie in vielen Anwendungen eine hervorragende Alternative zu festen Rohrleitungen bieten. Sie können nahezu überall dort eingesetzt werden, wo starre Rohre umständlich zugeschnitten und verlegt werden müssten. In puncto Temperaturbeständigkeit sind Edelstahlwellrohre konventionellen Rohrleitungen sogar deutlich überlegen.So ermitteln Sie die passende RohrgrößeDie Wahl der richtigen Größe (Nennweite/DN) des Edelstahlwellrohrs ist entscheidend für die Effizienz Ihrer Solaranlage. Um die passende Dimension zu finden, beachten Sie folgende Punkte:Kollektorfläche: Bestimmen Sie zunächst die Fläche Ihrer Kollektoren.Gesamtlänge des Wellrohrs: Diese ergibt sich aus der Summe der Vorlauf- und Rücklauflängen. Beispiel: Bei einer Vorlauflänge von 10 m und einer Rücklauflänge von 10 m beträgt die Gesamtlänge 20 Meter.Dimensionstabelle: Nutzen Sie die Dimensionstabelle, um die richtige Nennweite (DN) für Ihre spezifische Installation auszuwählen. Diese Tabelle dient zur Orientierung und ersetzt keine Fachplanung.Kollektorfläche10 Meter20 Meter30 Meter40 Meter50 Meter4m²DN12DN12DN16DN16DN166m²DN12DN16DN16DN16DN168m²DN16DN16DN16DN20DN2010m²DN16DN16DN20DN20DN2012m²DN16DN20DN20DN20DN2014m²DN20DN20DN20DN20DN2516m²DN20DN20DN20DN25DN2518m²DN20DN20DN25DN25DN2520m²DN20DN25DN25DN25DN25Technische Daten der SolarleitungMaterial EdelstahlwellrohrAISI316L (1.44.04)Material IsolierungEPDM (Ethylen-Propylen-Dien-Kautschuk) mit Folienummantelung (UV-beständig)Innendurchmesser Edelstahlwellrohr20,2mmAußendurchmesser Edelstahlwellrohr26,5mmToleranz0,30mmRohrwanddicke0,18mmDicke EPDM Isolierung13mmDicke UV Mantel1mmDurchmesser Leitung mit Isolierung (ein Strang)54,50mmMax. Betriebsdruck bei 200°C10 barTemperatureinsatzbereich (°C)-40 bis +150Kurzfristige max. Temperatur (°C)+175Lambdawert bei 0°C (W/(m+k))0,036Rohrvolumen Einzelrohr (l/m)0,42Wasserdampfdiffusionswiderstandszahl≥ 4000 (DIN EN 13469)BrandverhaltenEuroklasse E (DIN 4102)praktisches BrandverhaltenSelbstverlöschend, leitet kein Feuer, nichttropfendAußenmantelReißfest mit hoher UV StabilitätSensorleitungSiHF 2 x 0,75FarbeSchwarzZubehör und Werkzeug für Ihre SolaranlageUm den Aufbau Ihrer Solaranlage zu erleichtern, bieten wir Ihnen eine Auswahl an hochwertigen Schnellverschraubungen an. Diese Komponenten sind speziell auf unsere Solarleitungen abgestimmt und ermöglichen einen schnellen und unkomplizierten Aufbau Ihrer Anlage.Für eine fachgerechte Montage stellen wir Ihnen auch hochwertige Werkzeuge zur Verfügung. Dazu gehören Rohrabschneider für präzise Schnitte sowie Schlagwerkzeuge, mit denen Sie einen funktionalen Dichtungssitz erstellen können. So sind Sie bestens ausgestattet, um Ihre Solaranlage effizient und professionell zu installieren.

DN20 Wellrohr-Verschraubung Schnellverschraubung SolarleitungDie DN20 Wellrohr-Verschraubung ist eine hochentwickelte Schnellkupplung für Solarleitungen, die speziell für den Einsatz in Solaranlagen konzipiert wurde. Sie ermöglicht eine unkomplizierte Installation und Wartung von Solarleitungen, ohne dass spezielle Werkzeuge oder Fachkenntnisse erforderlich sind.Mit ihrer robusten, langlebigen und korrosionsbeständigen Bauweise ist diese Verschraubung ideal für die anspruchsvollen Bedingungen in Solaranlagen geeignet. Die Verwendung von Schnellkupplungen verkürzt die Installationszeit, reduziert den Wartungsaufwand und erhöht die Flexibilität bei der Planung Ihrer Solaranlage.Vorteile unserer Wellrohr-Verschraubungen:Made in Germany: Höchste Qualitätsstandards.Intelligente Rohrführung: Gewährleistet einen optimalen Dichtsitz.Geprüft und zertifiziert: Anerkennung durch das SPF - Institut für Solartechnik, Schweiz.Komplett vormontiert: Lieferung als ein Teil, kein Zusammenbau vor Ort erforderlich.Ständige Dichtigkeit: Garantiert störungsfreie Installation selbst unter schwierigen Bedingungen.Wartungsfrei und ausfallsicher: Keine Dichtungen, die porös oder beschädigt werden können.Poka Yoke Design: Vermeidung unbeabsichtigter Montagefehler durch intelligente Konstruktion.Technischer AufbauDer Verbinder besteht aus nur drei Komponenten, was eine schnelle und einfache Montage ermöglicht. Der Klemmring sitzt fest in der Druckmutter, wodurch der Verlust von Einzelteilen ausgeschlossen ist. Diese baustellengerechte Lieferung als ein Teil sorgt für eine unkomplizierte Installation vor Ort.Material und AbdichtungHergestellt aus hochwertigem Messingmaterial, erfüllt der Verbinder alle gesetzlichen Vorgaben und bietet besondere Langlebigkeit. Die metallische Abdichtung garantiert ein ausfallsicheres, wartungsfreies System, da keine Dichtungen vorhanden sind, die die Funktion beeinträchtigen könnten.Montageanleitung der Wellrohr-VerschraubungVerschraubung nicht auseinandernehmen: Lassen Sie den Ring (Seite des Wellrohres) unverändert.Wellrohr schneiden: Am besten mit einem Rohrschneider.Entgraten: Stellen Sie sicher, dass das Wellrohr entgratet ist.Verschraubung anbringen: Schieben Sie die Verschraubung über einen Hügel des Wellrohres – ein Klick signalisiert die richtige Position.Überprüfen: Wackeln Sie kurz, um sicherzustellen, dass die Verschraubung im nächsten Wellental sitzt.Handfest zudrehen: Nur handfest anziehen.Nachziehen: Ziehen Sie anschließend 1/2 Umdrehung nach.[Hier geht's zum Montagevideo]Anwendungsbereiche der Wellrohr-Verschraubung:SolarkollektorenSolarstationenPumpenWarmwasserspeicherAusdehnungsgefäßeHeizungFernwärmeSetzen Sie auf Effizienz und Qualität mit der DN20 Wellrohr-Verschraubung – die optimale Lösung für Ihre Solaranlage!Technische DatenDimensionDN20AusführungGrößeInnengewinde3/4", 1"Außengewinde3/4", 1"Klemmring18mm, 22mmStutzen22mmKupplungDN20MaterialMessing (CW617N)Temperaturbeständig bis min. 220°CArbeitsdruck10 bar

DN16 Solarleitung Doppelwellrohr Edelstahlwellrohr 14mm IsolierungEffiziente und langlebige Verbindungslösung für Solarthermie-AnlagenDie Solarleitung ist ein entscheidendes Element Ihrer Solaranlage und fungiert als Bindeglied zwischen den Solarkollektoren auf dem Dach und dem Wärmespeicher. Diese flexible Lösung vereinfacht die Installation erheblich und gewährleistet gleichzeitig maximale Effizienz sowie eine besonders lange Lebensdauer.Durch die innovative Kombination aus hochwertigem Edelstahlwellrohr und einer 14mm dicken, temperaturbeständigen Isolierung wird die Solarleitung zu einem unverzichtbaren Bestandteil moderner Solarthermie-Systeme. Die komplett geschlossene Isolierung sorgt dafür, dass keine unerwünschte Feuchtigkeit eindringt, was einen effizienten Wärmetransport garantiert.Wesentliche Vorteile des Systems:Reduzierte Installationszeit und -kosten: Das flexible Duo-Twin Wellrohrsystem ermöglicht eine schnelle und einfache Verlegung, selbst in engen Räumen oder bei komplexen Installationsanforderungen. Das Rohr lässt sich ohne Spezialwerkzeuge leicht verarbeiten, was die Montagezeit deutlich verkürzt.Minimaler Wärmeverlust: Dank der 14 mm dicken Isolierung aus Hochtemperatur-Elastomer wird die Wärmeenergie nahezu verlustfrei vom Solarkollektor zur Speicheranlage transportiert. So maximieren Sie die Effizienz Ihrer Solarthermieanlage und senken gleichzeitig die Betriebskosten.Widerstandsfähig gegen Umwelteinflüsse: Die Ummantelung aus UV-beständiger PE-Folie schützt das Rohr vor Sonneneinstrahlung, mechanischen Beschädigungen und Witterungseinflüssen. Dadurch eignet sich die Solarleitung sowohl für den Innen- als auch den Außenbereich.Hohe Temperaturbeständigkeit: Die Solarleitung ist für den Einsatz bei extremen Temperaturen ausgelegt und hält Temperaturen von bis zu +150 °C dauerhaft stand. Kurzfristig sind sogar bis zu +175 °C möglich, was eine sichere Anwendung auch bei hohen Vorlauftemperaturen gewährleistet.Flexibles und robustes Design: Das Edelstahlwellrohr ermöglicht kleinste Biegeradien ohne Abknicken, wodurch es sich auch in verwinkelten Installationsbereichen problemlos verlegen lässt. Dies macht es ideal für den Einsatz in beengten oder schwer zugänglichen Räumen..Integriertes Sensorkabel: Das bereits vorverlegte Sensorkabel (SiZ 2x0,5 mm²) spart Zeit und Aufwand bei der Installation und erleichtert die Integration von Temperatursensoren in das Solarthermie-System.Einfacher Wechsel auf andere Rohrsysteme: Der Wechsel auf andere Rohrsysteme ist ohne Spezialwerkzeug möglich, was die Flexibilität bei der Installation erhöht.Einfaches Trennen und Zusammenfügen der Leitungen: Vorisolierte Leitungen können ohne zusätzliches Werkzeug getrennt und wieder zusammengefügt werden. Dabei bleibt die Folienummantelung unbeschädigt, was den Schutz und die Isolierung dauerhaft gewährleistet.Anwendungsbereiche:Edelstahlwellrohre zeichnen sich durch ihre hohe Widerstandsfähigkeit und Flexibilität aus, wodurch sie in vielen Anwendungen eine hervorragende Alternative zu festen Rohrleitungen bieten. Sie können nahezu überall dort eingesetzt werden, wo starre Rohre umständlich zugeschnitten und verlegt werden müssten. In puncto Temperaturbeständigkeit sind Edelstahlwellrohre konventionellen Rohrleitungen sogar deutlich überlegen.So ermitteln Sie die passende RohrgrößeDie Wahl der richtigen Größe (Nennweite/DN) des Edelstahlwellrohrs ist entscheidend für die Effizienz Ihrer Solaranlage. Um die passende Dimension zu finden, beachten Sie folgende Punkte:Kollektorfläche: Bestimmen Sie zunächst die Fläche Ihrer Kollektoren.Gesamtlänge des Wellrohrs: Diese ergibt sich aus der Summe der Vorlauf- und Rücklauflängen. Beispiel: Bei einer Vorlauflänge von 10 m und einer Rücklauflänge von 10 m beträgt die Gesamtlänge 20 Meter.Dimensionstabelle: Nutzen Sie die Dimensionstabelle, um die richtige Nennweite (DN) für Ihre spezifische Installation auszuwählen. Diese Tabelle dient zur Orientierung und ersetzt keine Fachplanung.Kollektorfläche10 Meter20 Meter30 Meter40 Meter50 Meter4m²DN12DN12DN16DN16DN166m²DN12DN16DN16DN16DN168m²DN16DN16DN16DN20DN2010m²DN16DN16DN20DN20DN2012m²DN16DN20DN20DN20DN2014m²DN20DN20DN20DN20DN2516m²DN20DN20DN20DN25DN2518m²DN20DN20DN25DN25DN2520m²DN20DN25DN25DN25DN25Technische Daten der SolarleitungMaterial EdelstahlwellrohrAISI316L (1.44.04)Material IsolierungEPDM (Ethylen-Propylen-Dien-Kautschuk) mit Folienummantelung (UV-beständig)Innendurchmesser Edelstahlwellrohr16,2mmAußendurchmesser Edelstahlwellrohr21,3mmToleranz0,20mmRohrwanddicke0,18mmDicke EPDM Isolierung13mmDicke UV Mantel1mmDurchmesser Leitung mit Isolierung (ein Strang)49,30mmMax. Betriebsdruck bei 200°C10 barTemperatureinsatzbereich (°C)-40 bis +150Kurzfristige max. Temperatur (°C)+175Lambdawert bei 0°C (W/(m+k))0,036Rohrvolumen Einzelrohr (l/m)0,27Wasserdampfdiffusionswiderstandszahl≥ 4000 (DIN EN 13469)BrandverhaltenEuroklasse E (DIN 4102)praktisches BrandverhaltenSelbstverlöschend, leitet kein Feuer, nichttropfendAußenmantelReißfest mit hoher UV StabilitätSensorleitungSiHF 2 x 0,75FarbeSchwarzZubehör und Werkzeug für Ihre SolaranlageUm den Aufbau Ihrer Solaranlage zu erleichtern, bieten wir Ihnen eine Auswahl an hochwertigen Schnellverschraubungen an. Diese Komponenten sind speziell auf unsere Solarleitungen abgestimmt und ermöglichen einen schnellen und unkomplizierten Aufbau Ihrer Anlage.Für eine fachgerechte Montage stellen wir Ihnen auch hochwertige Werkzeuge zur Verfügung. Dazu gehören Rohrabschneider für präzise Schnitte sowie Schlagwerkzeuge, mit denen Sie einen funktionalen Dichtungssitz erstellen können. So sind Sie bestens ausgestattet, um Ihre Solaranlage effizient und professionell zu installieren.

DN16 Wellrohr-Verschraubung Schnellverschraubung SolarleitungDie DN16 Wellrohr-Verschraubung ist eine hochentwickelte Schnellkupplung für Solarleitungen, die speziell für den Einsatz in Solaranlagen konzipiert wurde. Sie ermöglicht eine unkomplizierte Installation und Wartung von Solarleitungen, ohne dass spezielle Werkzeuge oder Fachkenntnisse erforderlich sind.Mit ihrer robusten, langlebigen und korrosionsbeständigen Bauweise ist diese Verschraubung ideal für die anspruchsvollen Bedingungen in Solaranlagen geeignet. Die Verwendung von Schnellkupplungen verkürzt die Installationszeit, reduziert den Wartungsaufwand und erhöht die Flexibilität bei der Planung Ihrer Solaranlage.Vorteile unserer Wellrohr-Verschraubungen:Made in Germany: Höchste Qualitätsstandards.Intelligente Rohrführung: Gewährleistet einen optimalen Dichtsitz.Geprüft und zertifiziert: Anerkennung durch das SPF - Institut für Solartechnik, Schweiz.Komplett vormontiert: Lieferung als ein Teil, kein Zusammenbau vor Ort erforderlich.Ständige Dichtigkeit: Garantiert störungsfreie Installation selbst unter schwierigen Bedingungen.Wartungsfrei und ausfallsicher: Keine Dichtungen, die porös oder beschädigt werden können.Poka Yoke Design: Vermeidung unbeabsichtigter Montagefehler durch intelligente Konstruktion.Technischer AufbauDer Verbinder besteht aus nur drei Komponenten, was eine schnelle und einfache Montage ermöglicht. Der Klemmring sitzt fest in der Druckmutter, wodurch der Verlust von Einzelteilen ausgeschlossen ist. Diese baustellengerechte Lieferung als ein Teil sorgt für eine unkomplizierte Installation vor Ort.Material und AbdichtungHergestellt aus hochwertigem Messingmaterial, erfüllt der Verbinder alle gesetzlichen Vorgaben und bietet besondere Langlebigkeit. Die metallische Abdichtung garantiert ein ausfallsicheres, wartungsfreies System, da keine Dichtungen vorhanden sind, die die Funktion beeinträchtigen könnten.Montageanleitung der Wellrohr-VerschraubungVerschraubung nicht auseinandernehmen: Lassen Sie den Ring (Seite des Wellrohres) unverändert.Wellrohr schneiden: Am besten mit einem Rohrschneider.Entgraten: Stellen Sie sicher, dass das Wellrohr entgratet ist.Verschraubung anbringen: Schieben Sie die Verschraubung über einen Hügel des Wellrohres – ein Klick signalisiert die richtige Position.Überprüfen: Wackeln Sie kurz, um sicherzustellen, dass die Verschraubung im nächsten Wellental sitzt.Handfest zudrehen: Nur handfest anziehen.Nachziehen: Ziehen Sie anschließend 1/2 Umdrehung nach.[Hier geht's zum Montagevideo]Anwendungsbereiche der Wellrohr-Verschraubung:SolarkollektorenSolarstationenPumpenWarmwasserspeicherAusdehnungsgefäßeHeizungFernwärmeSetzen Sie auf Effizienz und Qualität mit der DN16 Wellrohr-Verschraubung – die optimale Lösung für Ihre Solaranlage!Technische DatenDimensionDN16AusführungGrößeInnengewinde1/2", 3/4", 1"Außengewinde1/2", 3/4", 1"Klemmring15mm, 18mm, 22mmStutzen22mmKupplungDN16MaterialMessing (CW617N)Temperaturbeständig bis min. 220°CArbeitsdruck10 bar
