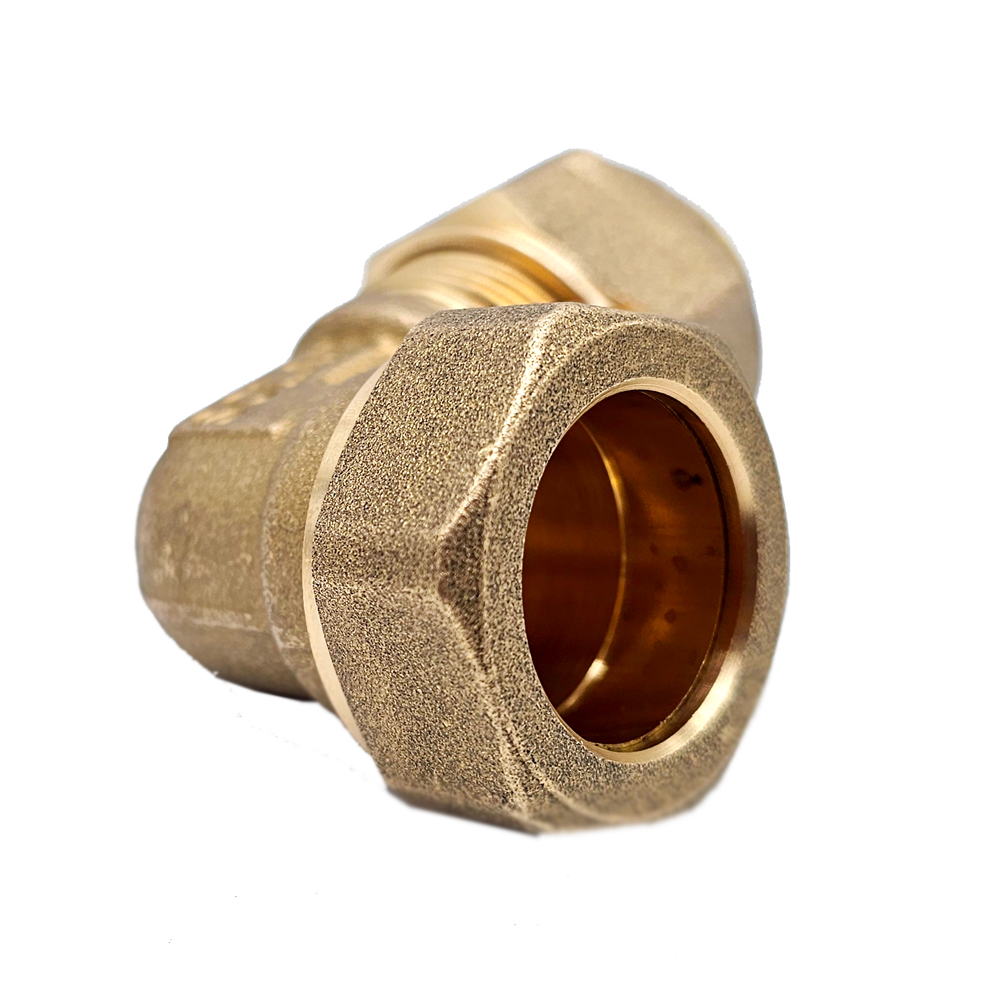

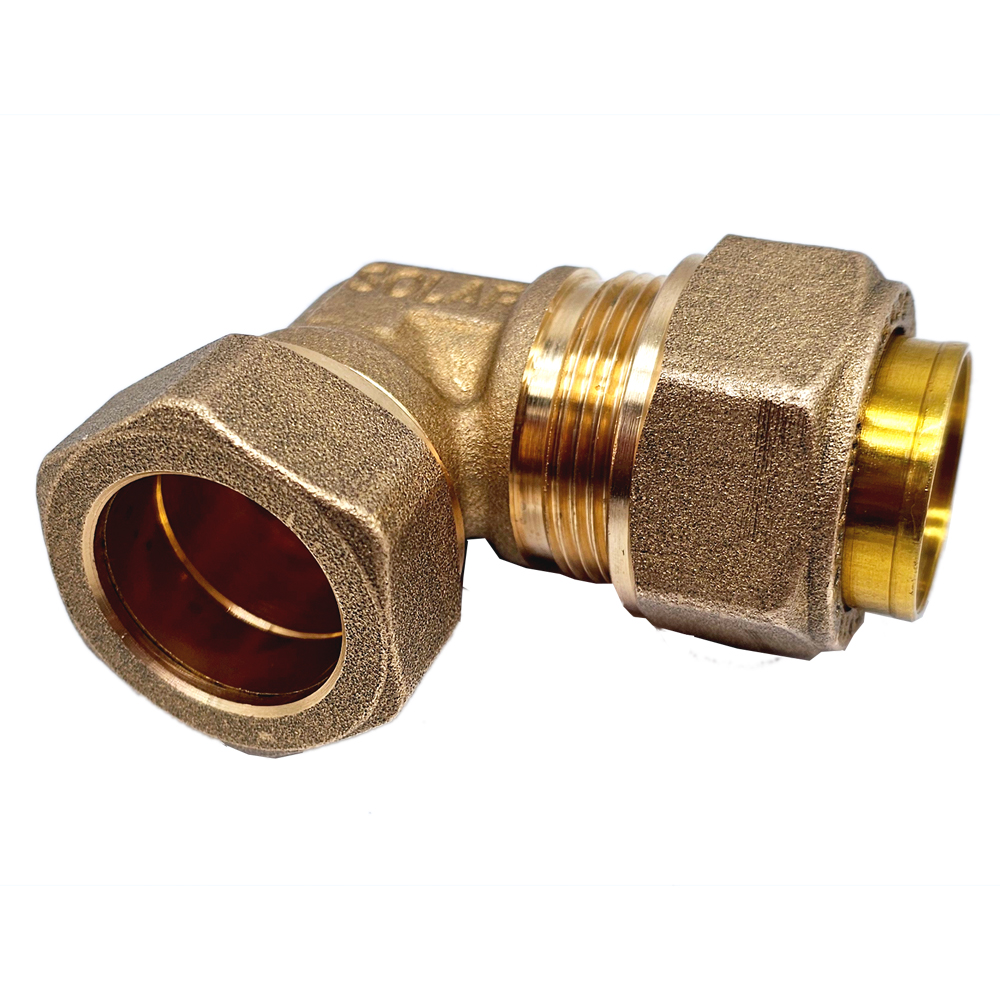

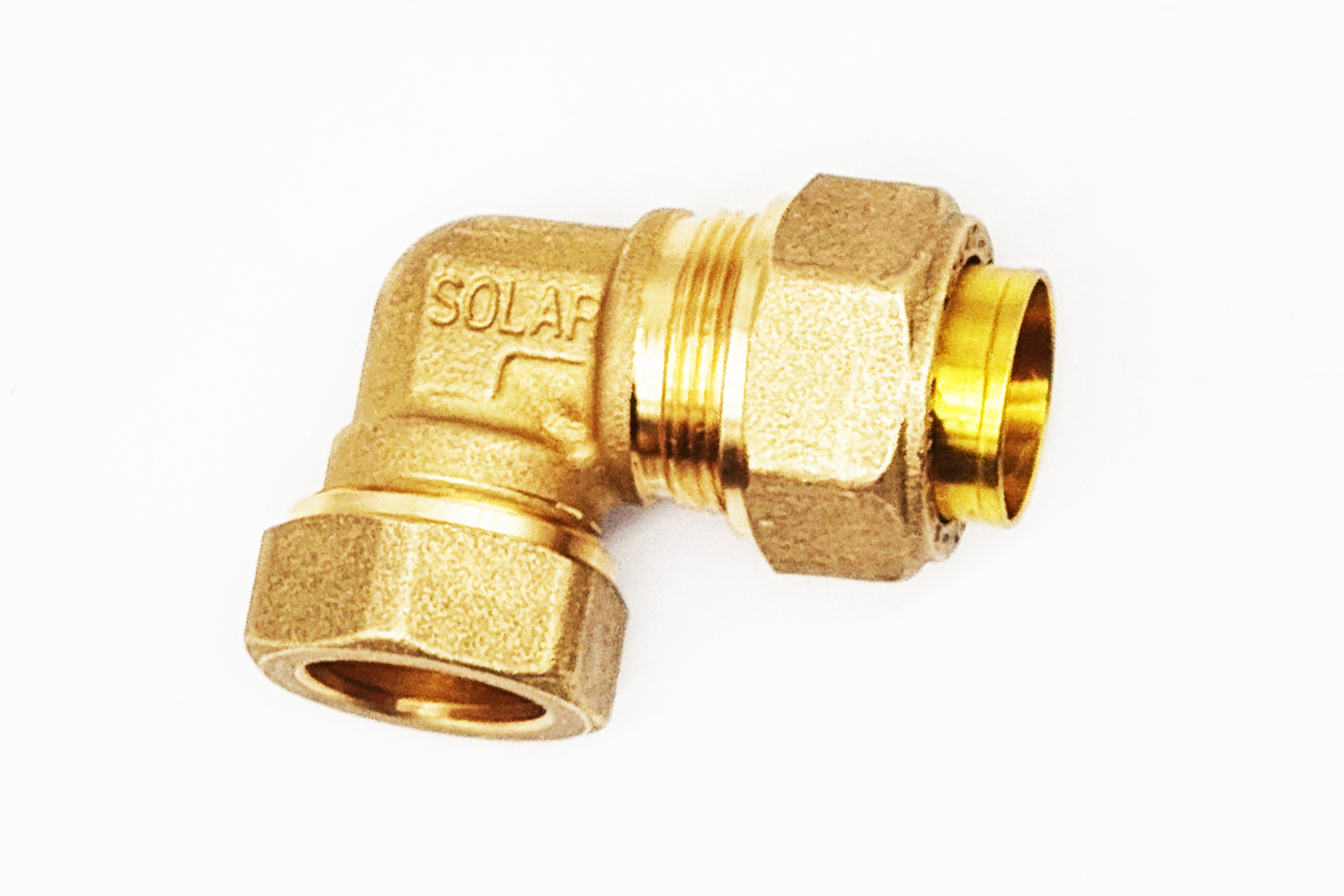

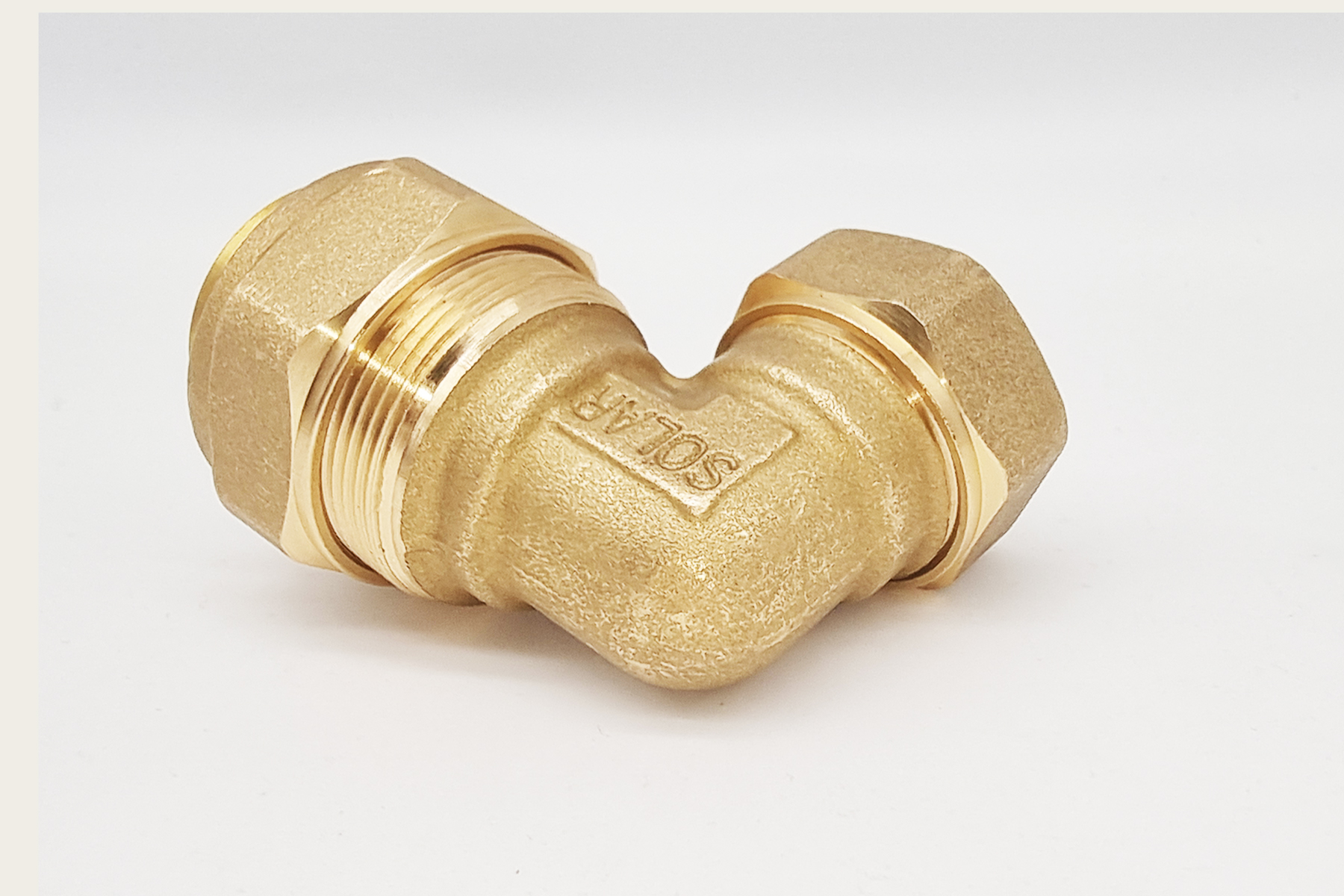

Winkel-Schnellverschraubung 90° DN16 auf 22mm Kupfer – Solarwellrohr Fitting
10,90 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Lagernd: 26 Stück
Weitere Mengen bereits bestellt.
Beschreibung
Produktinformationen "Winkel-Schnellverschraubung 90° DN16 auf 22mm Kupfer – Solarwellrohr Fitting"
DN16 Wellrohr-Verschraubung 90° auf 22mm Kupfer – Schnellkupplung für Solar
Die DN16 Schnellverschraubung wurde speziell für Edelstahlwellrohre und Kupferleitungen entwickelt – ideal für Solarthermie- oder Heizungsanlagen. Dank vormontierter Technik ist sie sofort einsatzbereit – ohne separates Zusammenbauen.
Vorteile auf einen Blick
Komplett vormontiert – kein Zusammenbau nötig
Wartungsfrei & ausfallsicher – Metall-Metall-Dichtung
Einfache & sichere Montage ohne Spezialwerkzeug
100 % dicht – selbst bei schwierigen Bedingungen
Poka Yoke Design – schützt vor Montagefehlern
Technische Daten
Rohrseite: Edelstahlwellrohr DN16
Kupferseite: 22 mm
Material: Messing CW614N
Dichtung: Metallisch, wartungsfrei
Temperaturbeständigkeit: bis 220 °C
Arbeitsdruck: max. 10 bar

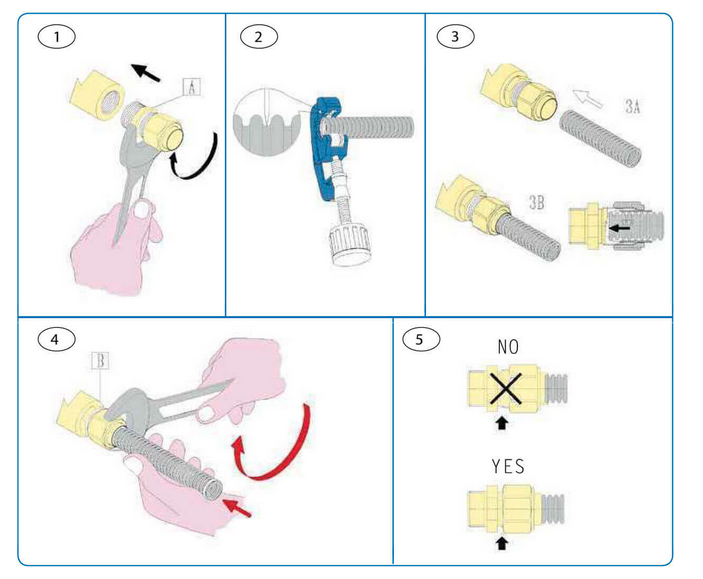

Montageanleitung der Wellrohr-Verschraubung
Befestigen Sie die zusammengebaute Kupplung am vorgesehenen Bestimmungsort mithilfe eines geeigneten Werkzeugs am Sechskant A.
Schneiden Sie das Wellrohr mit einem Rohrschneider kegelförmig ab. Keine Hacksäge verwenden!
Überprüfen Sie die Grate und schieben Sie dann das Rohrende in die Kupplung. Stellen Sie sicher, dass es die Unterseite der Kupplung erreicht.
Ziehen Sie die Mutter B mindestens eine Umdrehung an, während Sie das Rohr an der Unterseite der Kupplung festhalten, um es zu sichern. Anschließend ziehen Sie die Mutter B mit einem Schraubenschlüssel so weit wie möglich fest.
Nach korrekter Befestigung ist das Gewinde nicht mehr sichtbar.
Anwendungsbereiche
Solarleitungen & Solarkollektoren
Solarstationen & Pumpengruppen
Warmwasserspeicher & Ausdehnungsgefäße
Heizung, Nah-/Fernwärme
Eigenschaften
| DN - Größe: | DN16 |
|---|---|
| Zollgröße.: | 22 mm Klemmring |
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
Zubehör
DN16 Solarleitung Edelstahlwellrohr 14mm Isolierung Made in Germany
Inhalt: 10 m (14,30 € / 1 m)

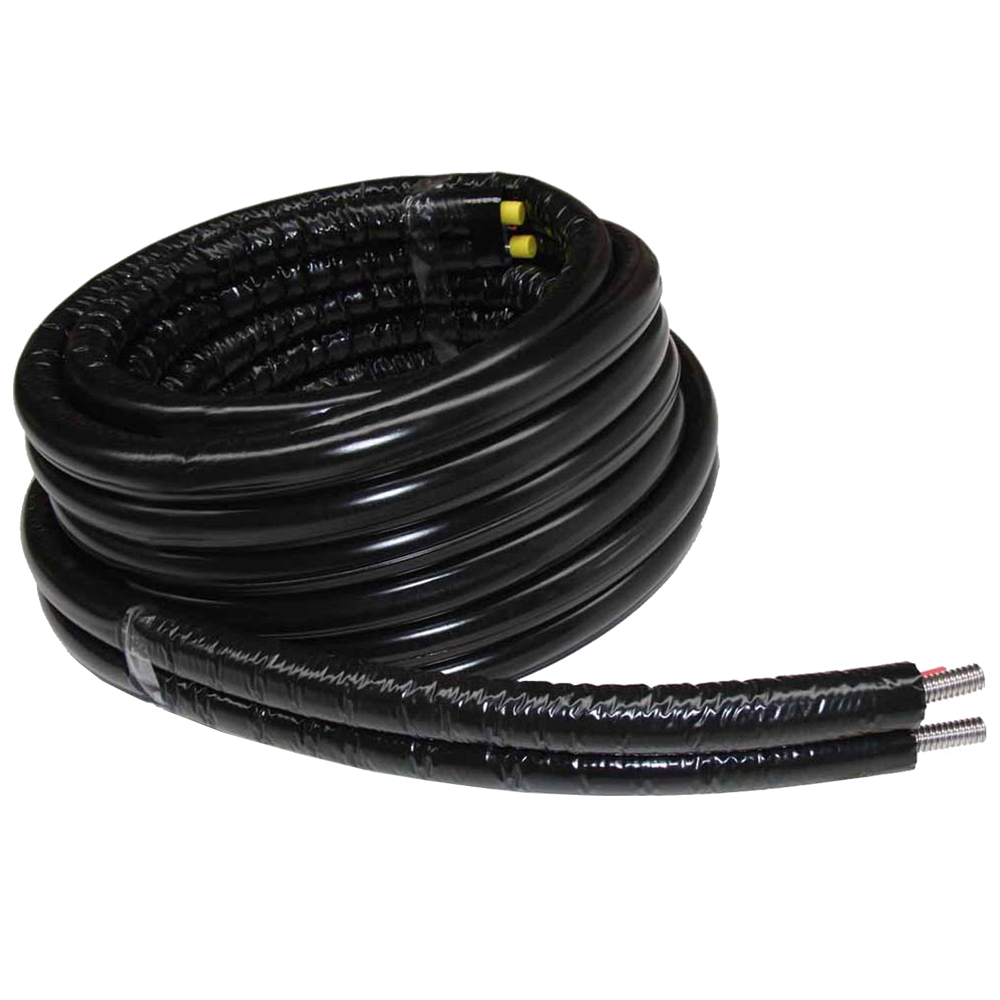

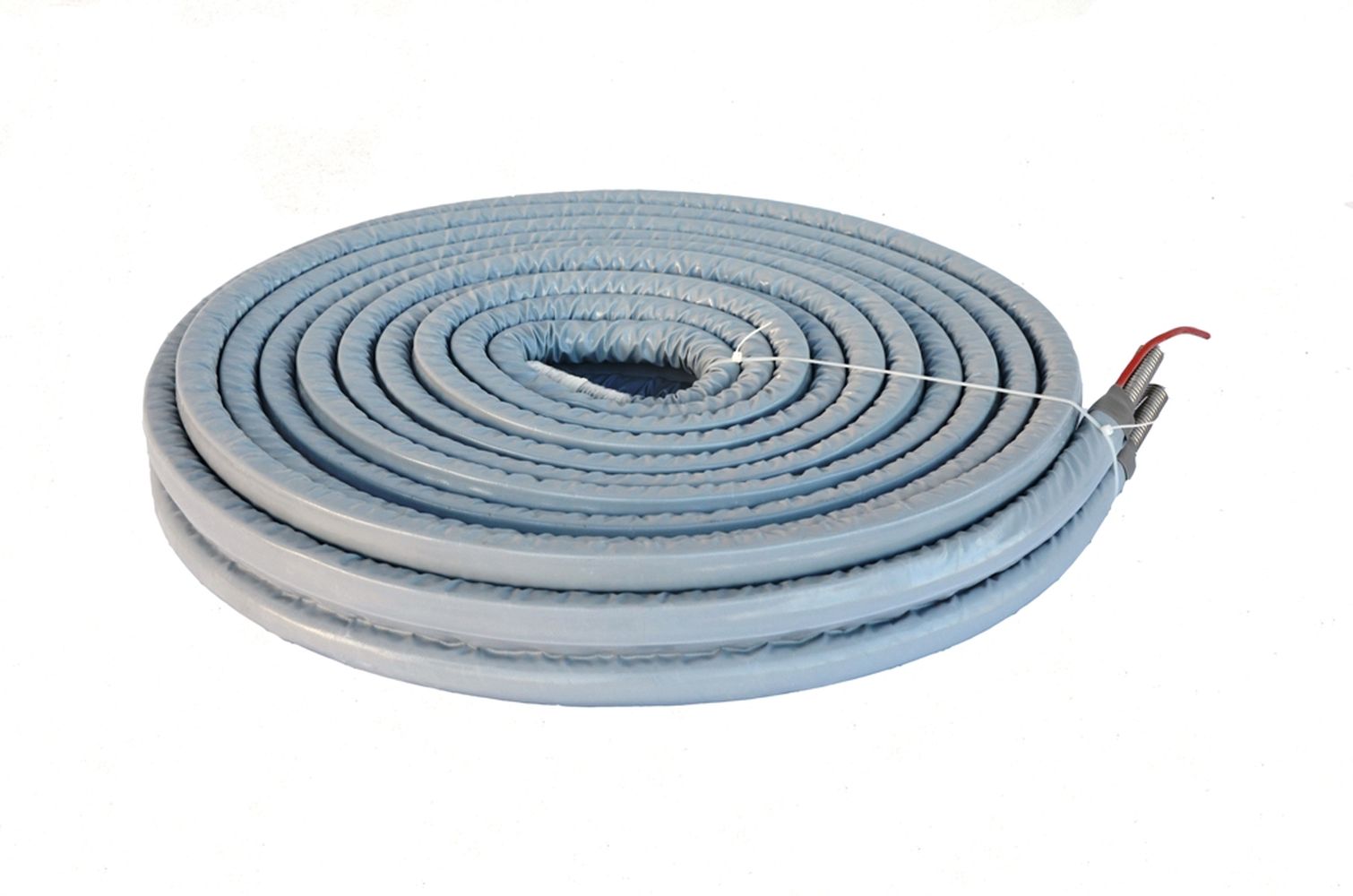

DN16 Nanosun 13mm Isolierung Solarleitung Edelstahlwellrohr - Made in Europe -
Inhalt: 10 m (32,99 € / 1 m)

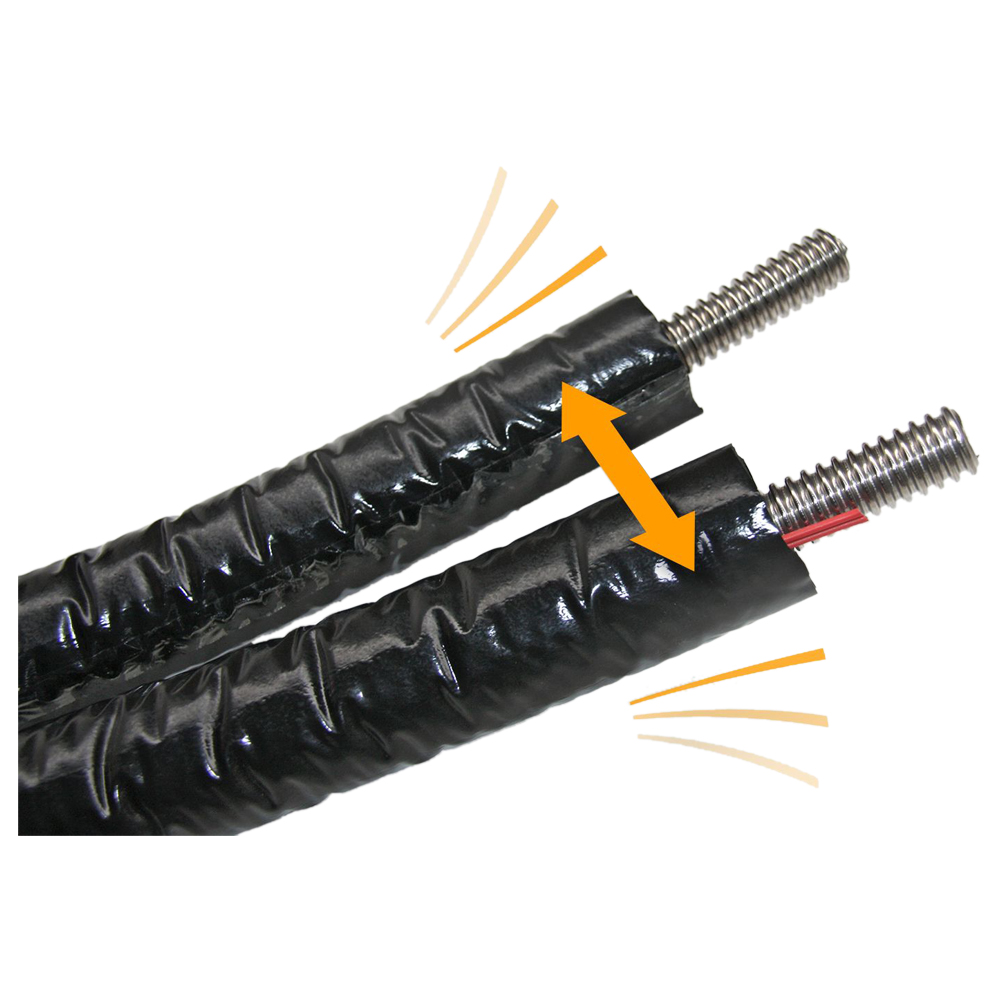

Die DN16 Nanosun Duo Meterware 13mm Isolierung - Twin Solarleitungen setzen neue Maßstäbe in der effizienten Übertragung von Solarenergie auf Wärmespeicher.

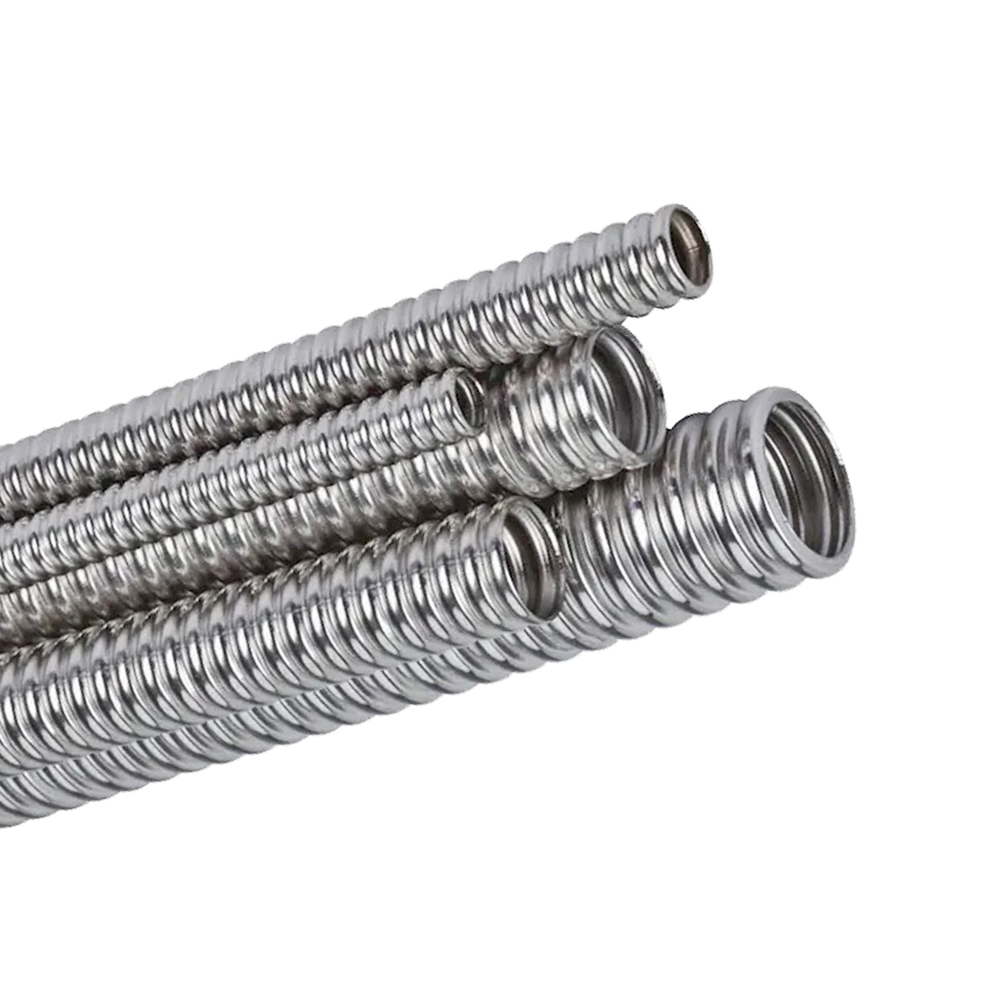

Unser DN12 - DN32 Edelstahlwellrohr aus hochwertigem Edelstahl 1.4404 (V4A) ist die ideale Lösung für anspruchsvolle Anwendungen in der Solar- und Heizungsinstallation.
DN16 Wellrohr Verschraubung des Markenherstellers Beulco

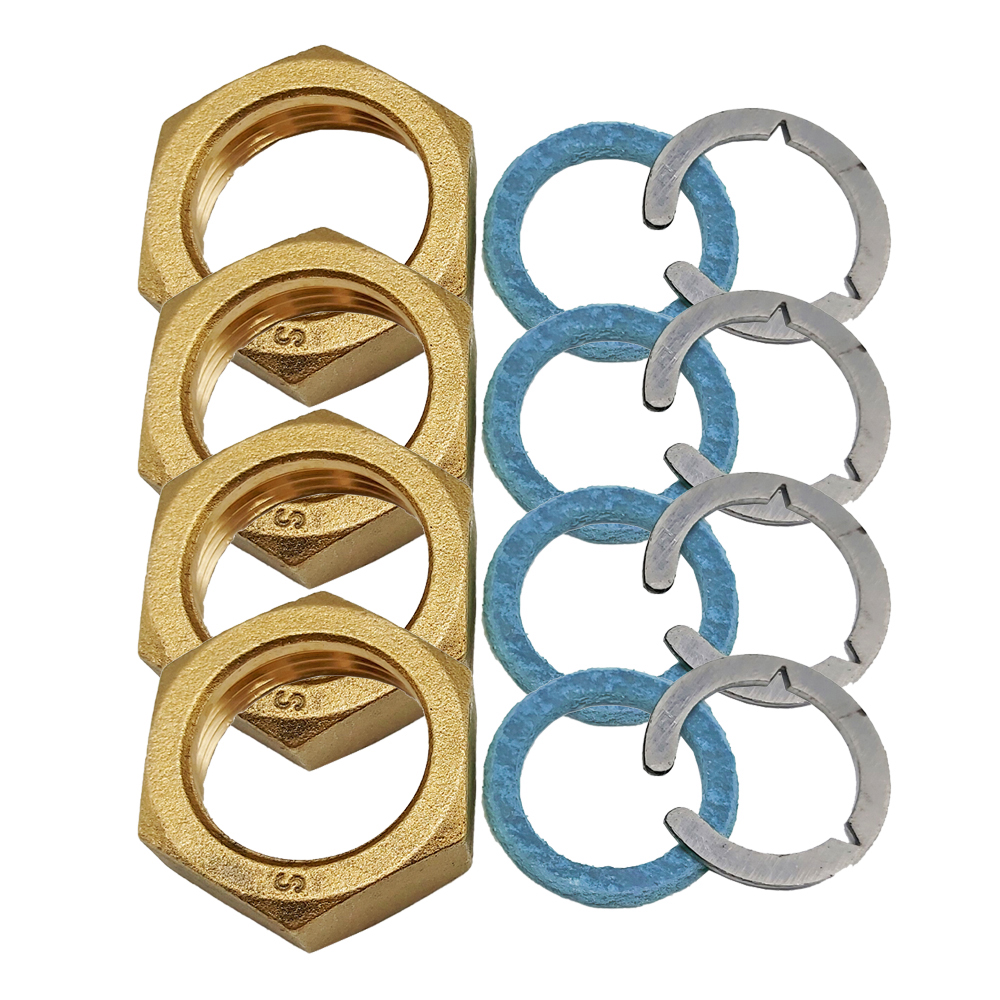

Unser 4er-Set Überwurfmuttern für Edelstahlwellrohre mit dem Maß DN16 bietet Ihnen eine perfekte Lösung für die Weiterverwendung Ihrer Rohre
Inhalt: 4 Stück (1,48 € / 1 Stück)

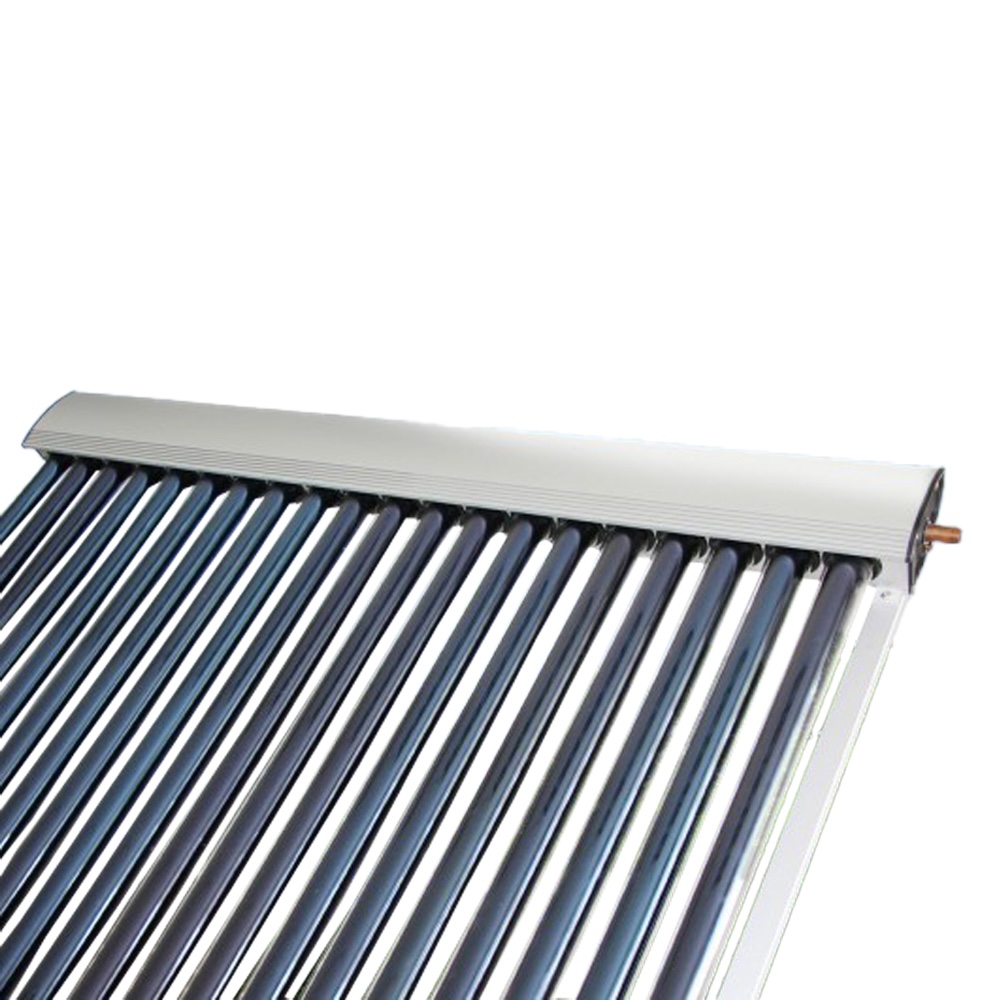

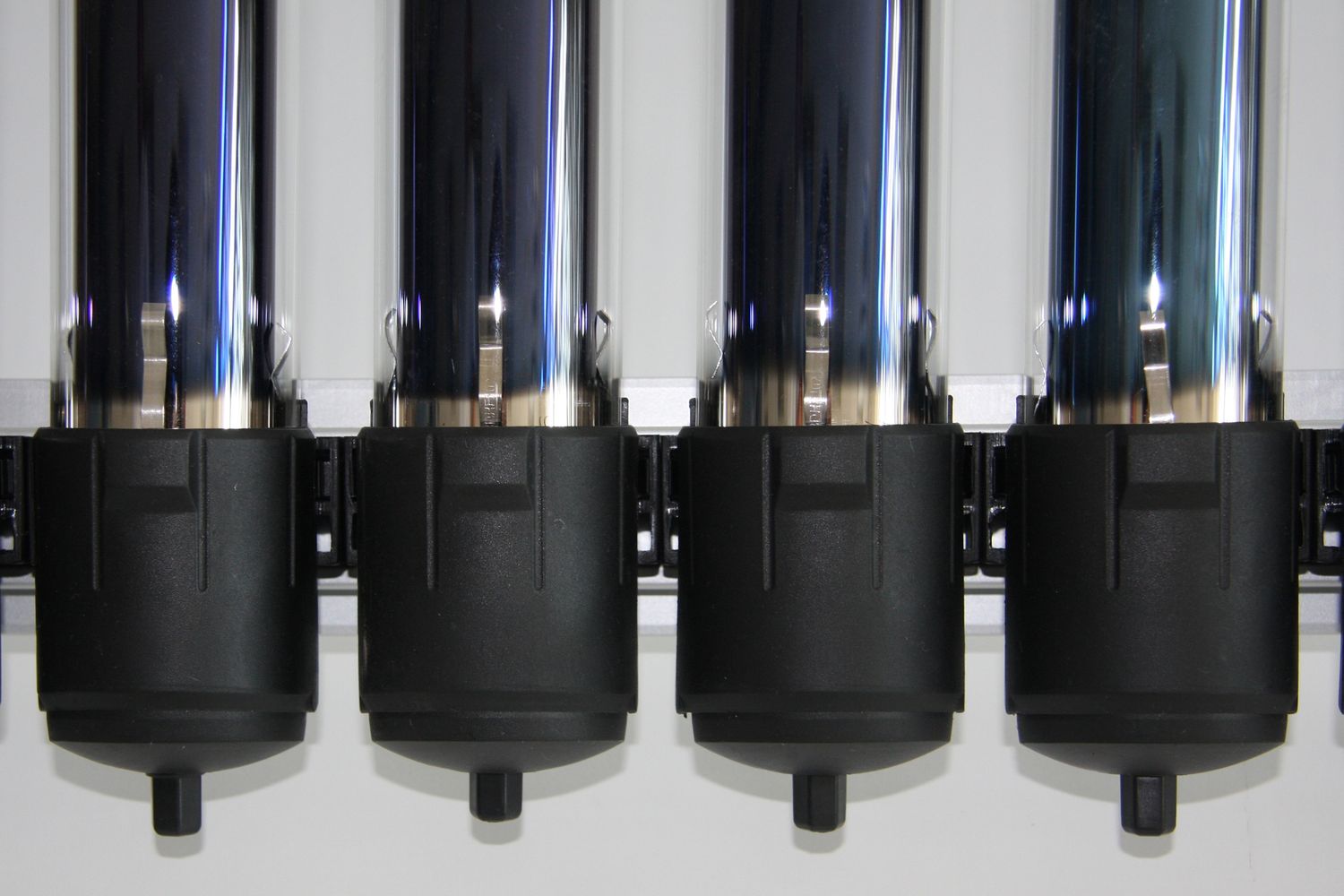

Eurotherm-Solar PRO 30R Vakuumröhrenkollektor mit 4,44 m² für effiziente Solarthermie. Leistungsstarker Sonnenkollektor für Warmwasser und Heizung.
