SOREL Solarsteuerung Solarregler Temperaturdifferenzsteuerung MTDC V5 (ohne Fühler)

196,90 €*

Inhalt: 1 Stück

Sofort versandfertig, Lieferzeit ca. 1-5 Werktage**
Aktueller Lagerbestand: 7 Stück - größere Mengen mit Lieferzeit bestellbar

Lagerbestand: 7

Produktnummer: 16005n

EAN: 4260704188886

Hersteller-Nr.: 16005n

Gewicht/Volumengewicht: 1 kg

Produktinformationen "SOREL Solarsteuerung Solarregler Temperaturdifferenzsteuerung MTDC V5 (ohne Fühler)"

SOREL Solarsteuerung Solarregler Temperaturdifferenzsteuerung MTDC V5 (ohne Fühler)

Der Temperatur Differenz Controller MTDC ermöglicht Ihnen eine effiziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage. Die Solarsteuerung überzeugt vor allem durch Ihre Funktionalität und einfache, selbsterklärende Bedienerführung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeordnet und erklärt. Im Reglermenü stehen Ihnen neben Schlagwörtern bei den Messwerten und Einstellungen auch Hilfetexte oder übersichtliche Grafiken zur Verfügung. Der MTDC V5 ist als Temperatur- Differenzregler für verschiedene Anlagevarianten einsetzbar.

Vorteile:

Darstellung von Grafiken und Texten in beleuchteten (energiesparenden) LED Display (128x64 dots)
Einfache Abfrage der aktuellen Messwerte
Auswertung und Überwachung der Anlage u.a. über Grafikstatistik
Umfangreiche Einstellmenüs mit Erklärungen
Menüsperre gegen unbeabsichtiges Verstekken aktivierbar
Rücksetzen auf zuvor gewählte Werte oder Werkseinstellungen
Für Standard- und hocheffiziente Umwälzpumpen mit PWM Signal
4 Sensoreingänge für PT1000 Temperaturfühler
Menü in 18 Sprachen (DE, EN, FR, ES, IT, PT, PL, CZ, DK, GR, HR, HU, NL, RU SE, FI, TR, BG)

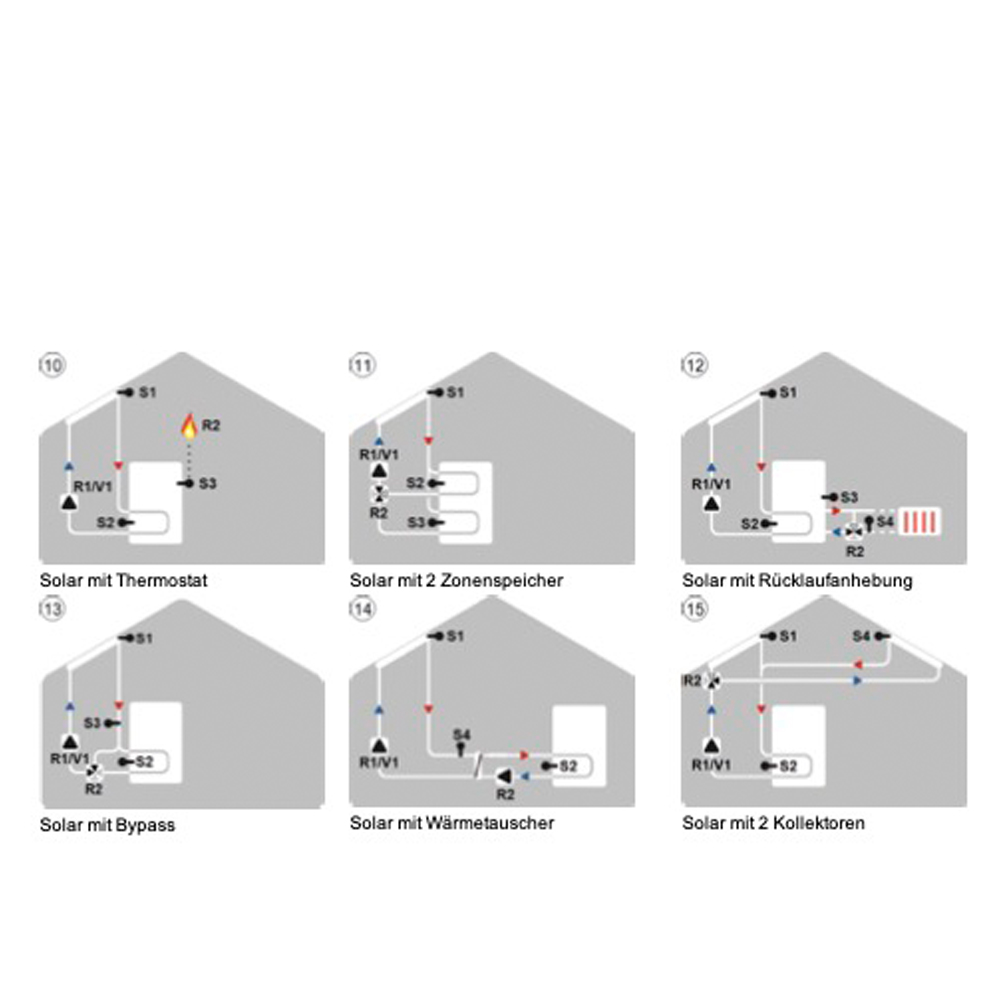

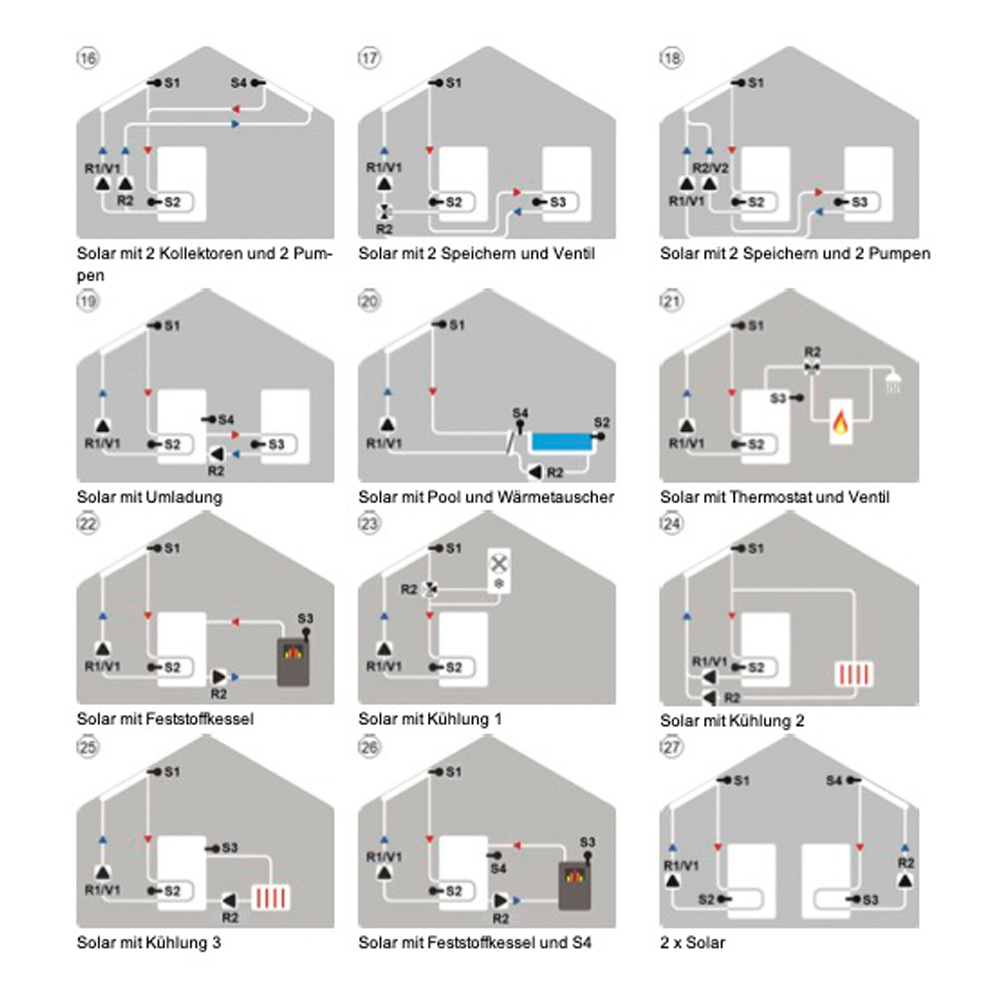

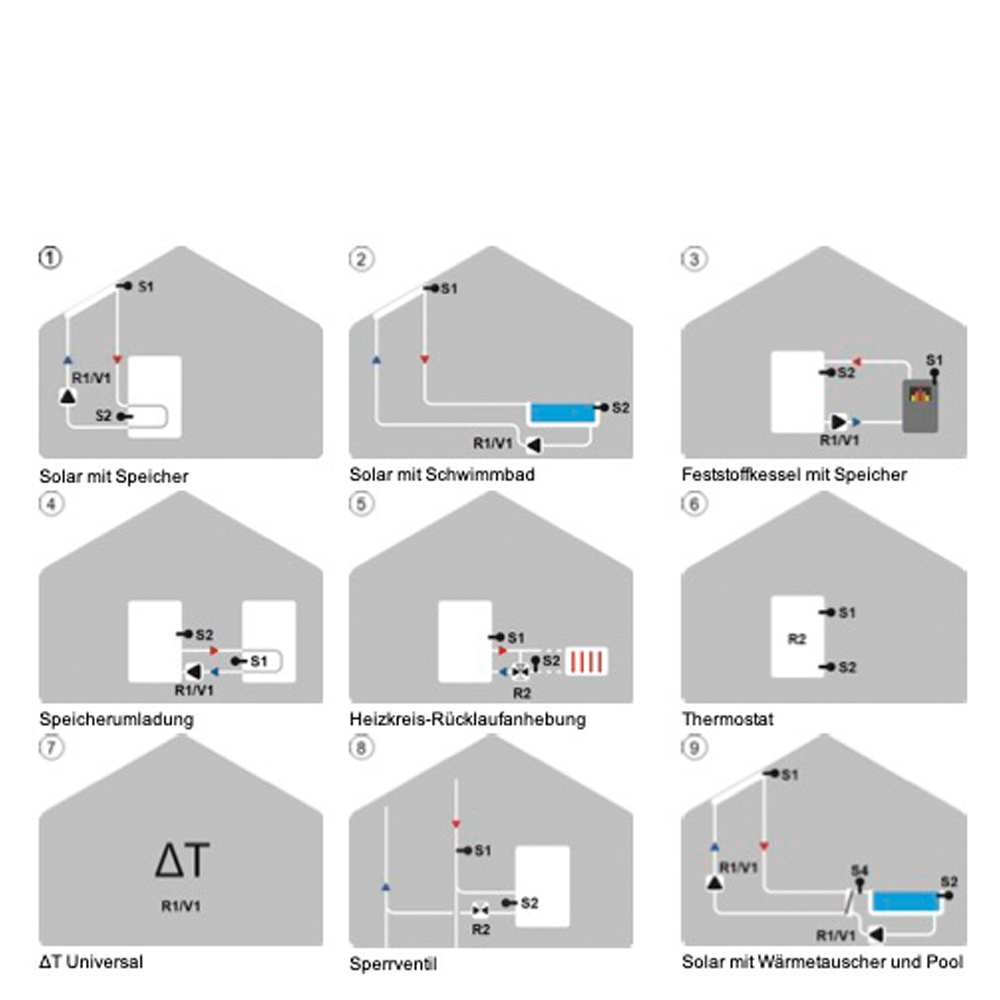

25 vordefinierte Anwendungen

Lieferumfang:

Solarsteuerung
Befestigungsmaterial
Ersatzsicherung
Montage- und Bedienungsanleitung

Technische Daten:

	MTDC

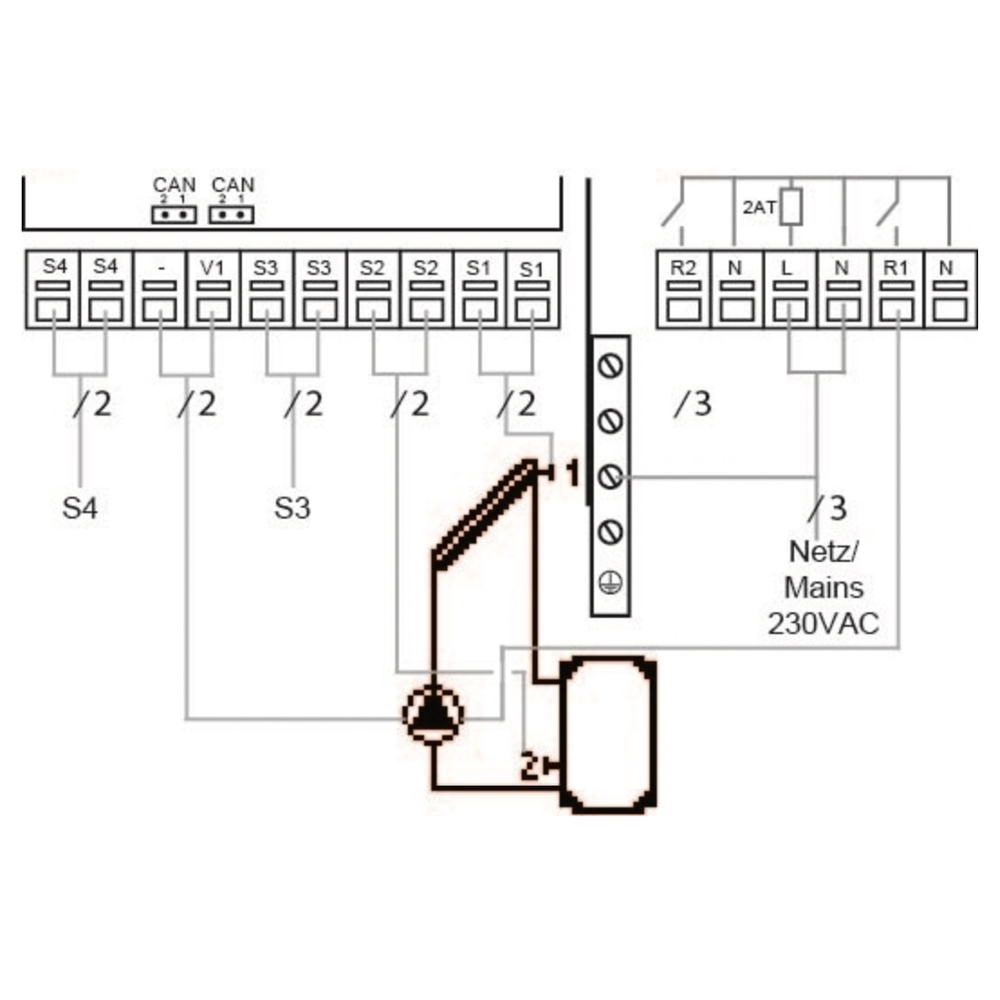

Fühlereingänge Pt1000	4
Relaisausgänge 230VAC	2
Relaisausgang potentialfrei	✕
Ausgänge 0..10V oder PWM-Signal zur Drehzahlregelung von Hocheffizienzpumpen	1
Anzahl der vordefinierten Anwendungen	25+
Erweiterung der vordefinierten Anwendungen durch frei wählbare Zusatzfunktionen	✓
LEDs Rot/Grün zur Anzeige des Status	✓
Statistiken und Grafikauswertungen aus Datenspeicher	✓
Wärmezählung über Direktsensor (VFS bzw. VVX)	✕
Druckmessung über Grundfos Direktsensor (RPS)	✕
Batteriegepufferte Echtzeituhr RTC	✓
Uhrzeit- und temperaturgesteuerte Thermostatfunktion	✓
Antilegionellenfunktion über Solar	✓
Antilegionellenfunktion durch Zusatzheizung	✓
Kühlfunktion	✓
Inbetriebnahmeassistent	✓
Anlagenschutz	✓
Kollektorschutz	✓
Speicherschutz (KS-Tmax)	✓
Frostschutz	✓
Rückkühlung	✓
Startlogik für Vakuumröhrenkollektoren	✓
Steuerprogramm für selbstentleerende Systeme (Drain-Back)	✓
Funktionskontrolle und Fehlerspeicher mit Datum und Uhrzeit	✓
Menüblocker	✓
Netzteil für universellen Spannungsbereich (100 … 240VAC) und reduzierten Standby-Verbrauch	✓
CAN Bus Anschluss für SOREL Connect	✓
Data-Logging auf microSD Karte	via Datalogger
Ethernetanschluss	via Datalogger

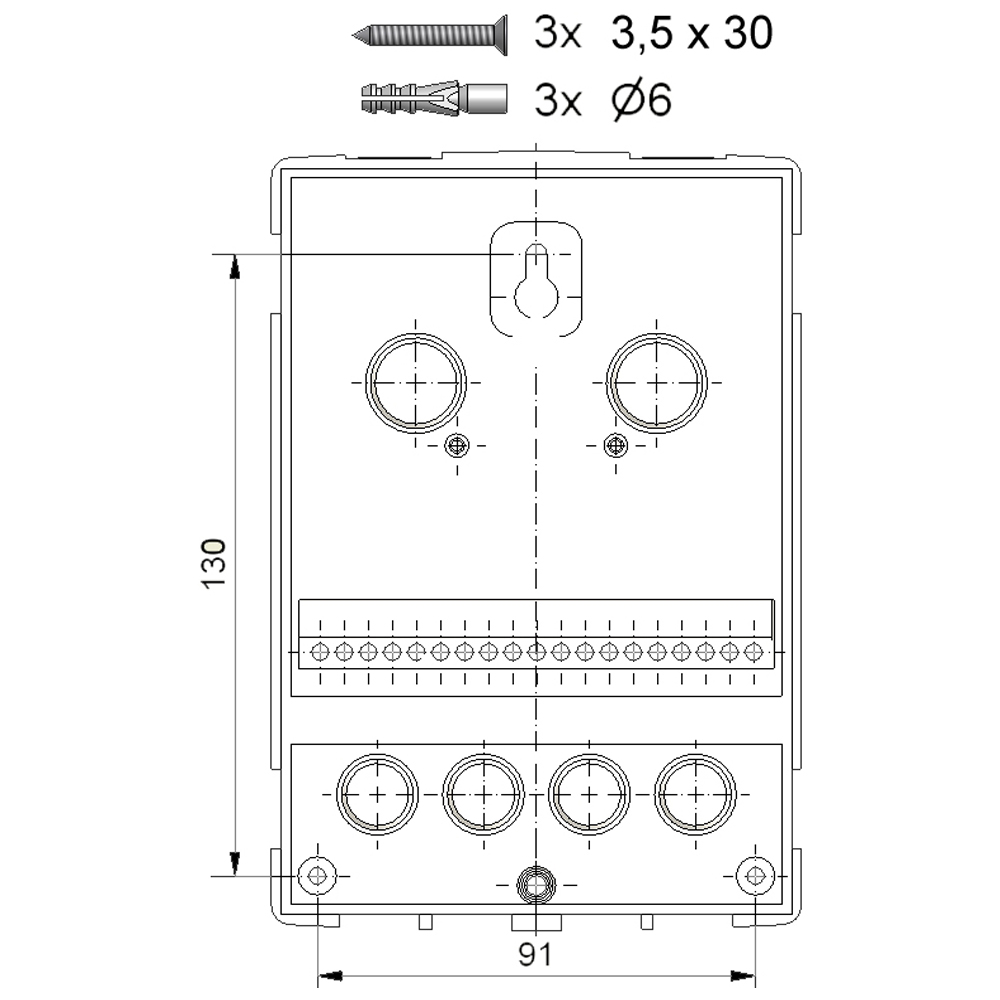

Abmessungen Höhe x Breite x Tiefe in mm	163 x 110 x 51
Gehäusefarbe	RAL 9003
Schutzart	IP40
Befestigungsmaterial, Ersatzsicherung und Anleitung	✓
