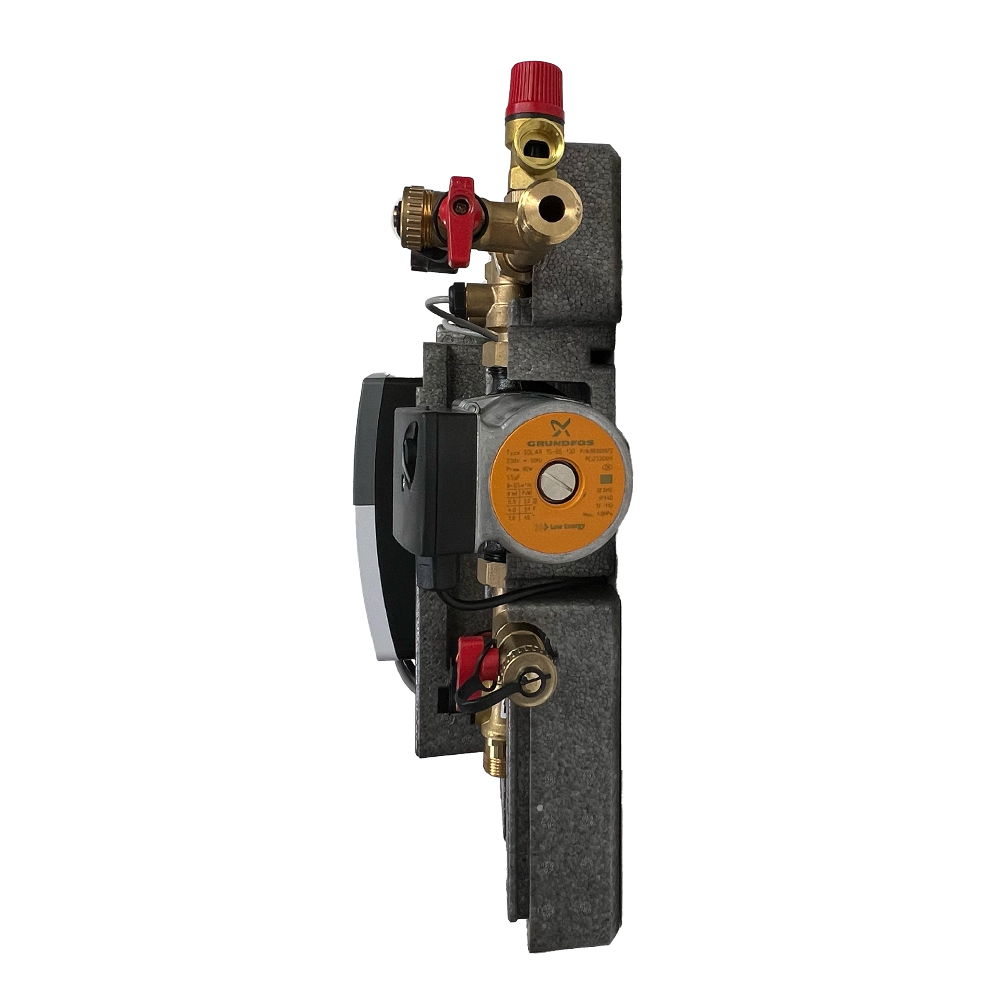

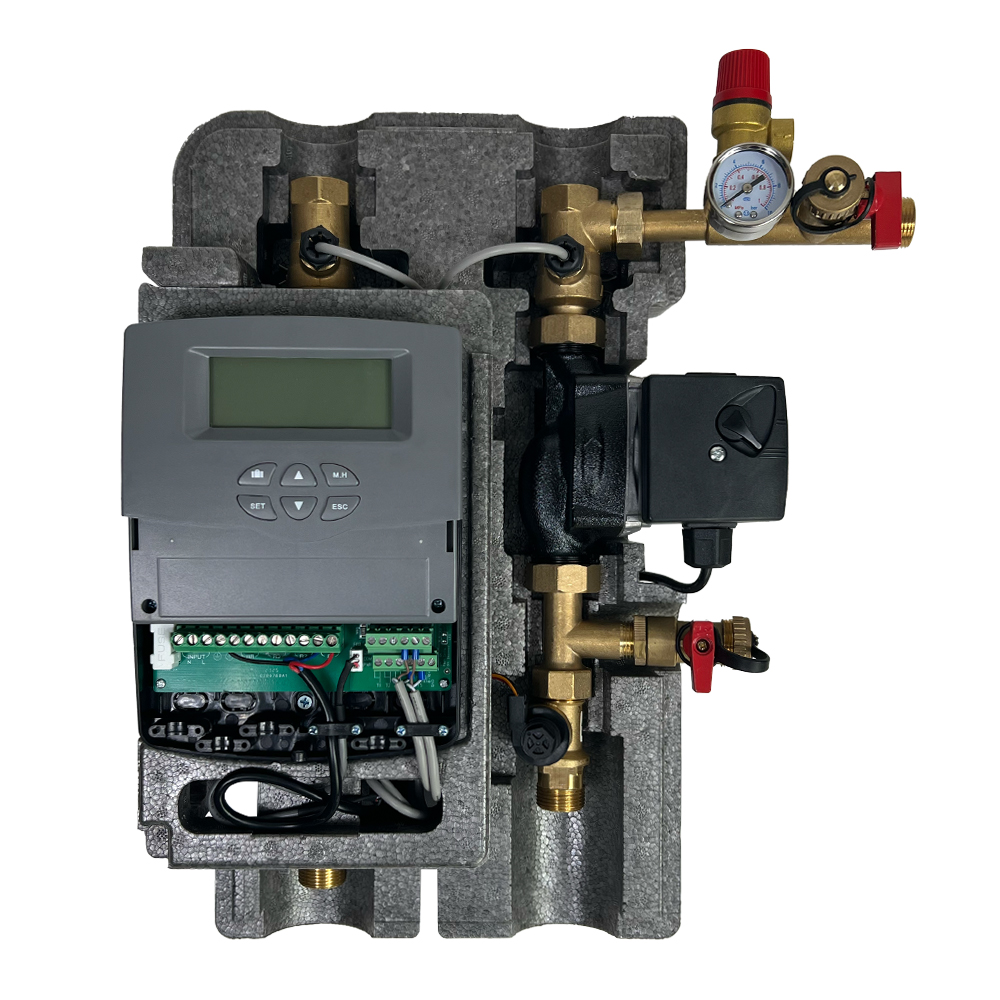

Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe

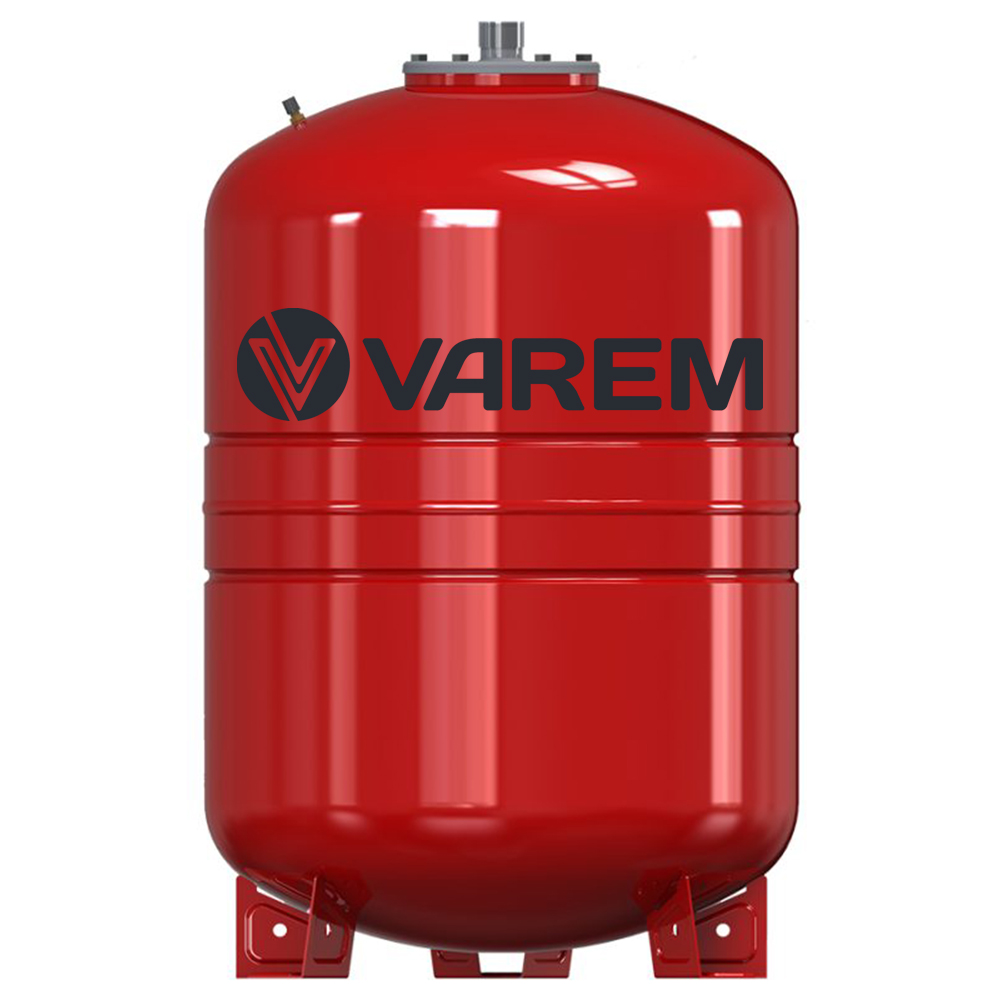

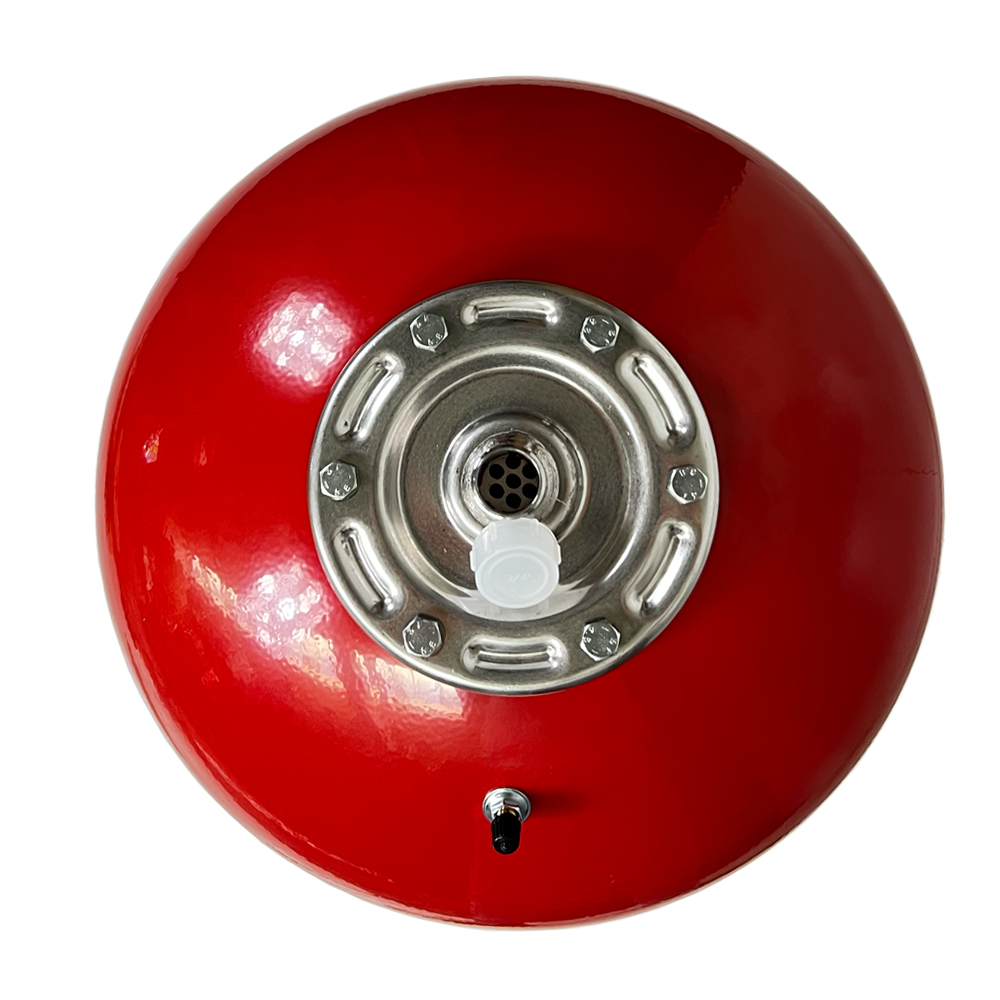

VAREM CE 60 L - 200 L Membran-Ausdehnungsgefäß für Solaranlagen Solar Das Membran-Druckausdehnungsgefäß für Ihre professionelle Solarthermie-, Heizungs- oder Kühlanlage. Druckausdehnungsgefäße zählen zur Sicherheitseinrichtung und sind somit zwingend erforderlich. Varem Solar Ausdehnungsgefäße wurden für den Druckausgleich in Ihrer Solarthermieanlage entwickelt. Die Membran des Ausdehnungsgefäßes wurde speziell für Solaranlagen optimiert und kann Temperaturen bis zu 130 °C widerstehen. Eigenschaften: • Anwendung: Solaranlagen• Einfache Montage ohne Spezialwerkzeug• Standgefäß• Vordruck eingestellt• Hochwertige Glykolbeständige EPDM Membran Technische Daten: Material: Edelstahl-Flansch Membran: austauschbarTemperaturbereich: -10 bis +130 °C Außenmantel: lackiert, Farbe rotSonstiges: Bitte unbedingt ca alle 4-6 Monate den Luftdruck prüfen und Luft nachfüllen. Bei zu geringem Luftdruck kann die Membran platzen = kein GarantiefallBeim Solarvarem 200 Liter - befindet sich der Flansch unten     Druck max. Anschluss Membran Maße in mm Vordruck Füße         D x H     SOLARVAREM CE 60 l 10 bar 3/4" AG  austauschbar 380 x 670 2,5 bar Ja SOLARVAREM CE 80 l 10 bar 3/4" AG  austauschbar 450 x 650 2,5 bar Ja SOLARVAREM CE 100 l 10 bar 1" AG  austauschbar 450 x 730 2,5 bar Ja SOLARVAREM CE 150 l 10 bar 1 1/2" AG  austauschbar 554 x 810 2,5 bar Ja SOLARVAREM CE 200 l 8 bar 1 1/2" AG  austauschbar 554 x 988 2,5 bar Ja Hier finden Sie eine Anleitung, wie man eine Membran austauscht: https://www.youtube.com/watch?v=58XAmQgE8tE

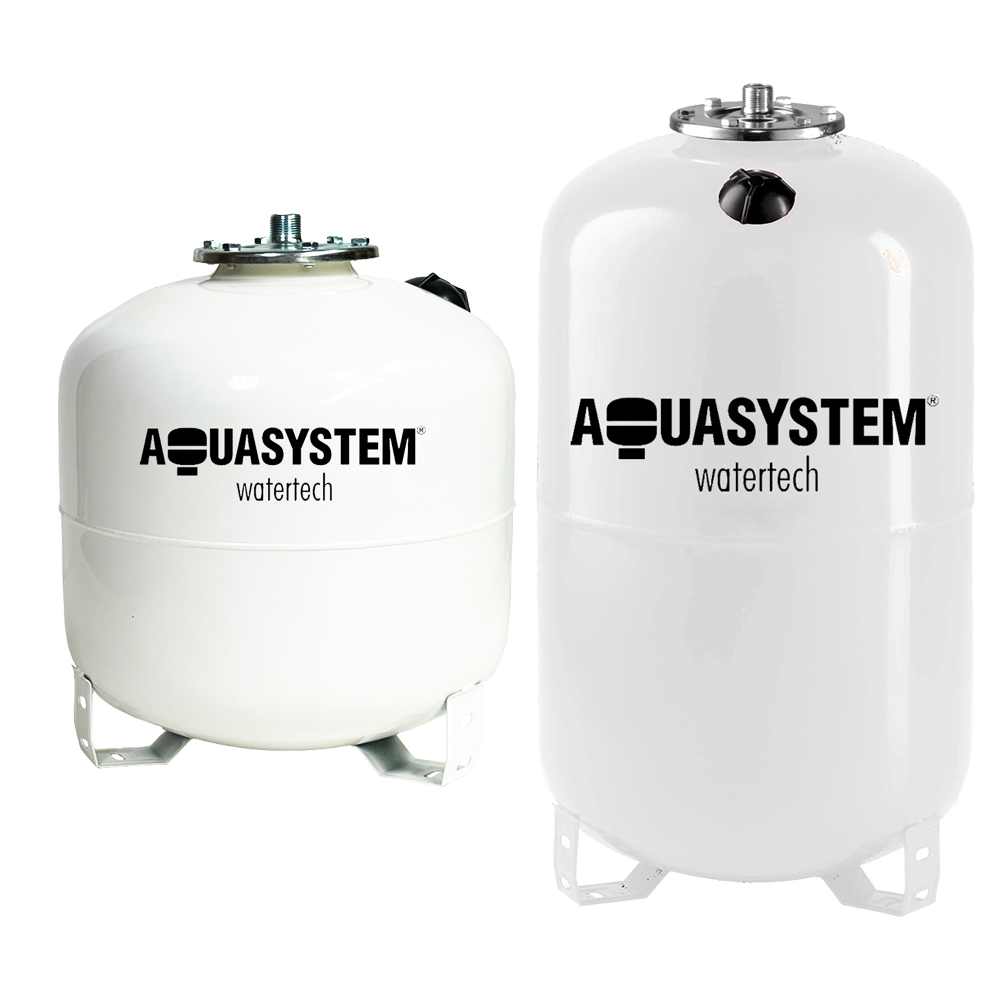

SD24 Solar Ausdehnungsgefäß 35 L - 150 L für Solaranlagen Das Membran-Druckausdehnungsgefäß für Ihre professionelle Solaranlage. Druckausdehnungsgefäße zählen zur Sicherheitseinrichtung und sind somit zwingend erforderlich. Das Solardirekt24 Solar Ausdehnungsgefäße wurden für den Druckausgleich in Ihrer Solaranlage entwickelt. Die Membran des Ausdehnungsgefäßes wurde speziell für Solaranlagen optimiert und kann Temperaturen bis zu 140 °C widerstehen. Vorteile • Für Solaranlagen geeignet• Austauschbare EPDM Membran• Einfache Montage ohne Spezialwerkzeug• Standgefäß• Vordruck 2,5 bar eingestellt• Temperaturbeständigkeit bis +140°C (dauerhaft)• Made in Italy• Der Hersteller blickt auf 40 Jahre Erfahrung im Bereich der hydraulischen Anlagen, Druckbehälter und Ausehnungsgefäße zurück• Gebaut nach UNI EN 9001, DIN-Norm 4807 Teil 1-2-3, • Zulassung gemäß EG-Baumusterprüfung nach 97/23/EG für Druckgeräte• Spezieller Flansch (kein Kontakt zwischen Wasser und Stahl) Technische Daten Material Ausdehnungsgefäß: Epoxidbeschichteter Stahl Material Flansch: Eisen verzinktMembran: Austauschbare EPDM Membran (hochtemperaturbeständig)Temperaturbereich: -10 bis 140 °C Farbe: Weiß (RAL 9010)Sonstiges: Bitte unbedingt ca alle 4-6 Monate den Luftdruck prüfen und Luft nachfüllen. Bei zu geringem Luftdruck kann die Membran platzen = kein Garantiefall   Druck max. Anschluss Membran Maße in mm Vordruck Füße         D x H     SD24 Ausdehnungsgefäß 35 l 10 bar 3/4" AG  austauschbar 365 x 450 2,5 bar Ja SD24 Ausdehnungsgefäß 50 l 10 bar 3/4" AG  austauschbar 365 x 582 2,5 bar Ja SD24 Ausdehnungsgefäß 80 l 10 bar 1" AG  austauschbar 415 x 717 2,5 bar Ja SD24 Ausdehnungsgefäß 100 l 10 bar 1" AG  austauschbar 495 x 675 2,5 bar Ja SD24 Ausdehnungsgefäß 150 l 10 bar 1" AG  austauschbar 550 x 790 2,5 bar Ja Hier finden Sie eine Anleitung, wie man eine Membran austauscht: https://www.youtube.com/watch?v=58XAmQgE8tE

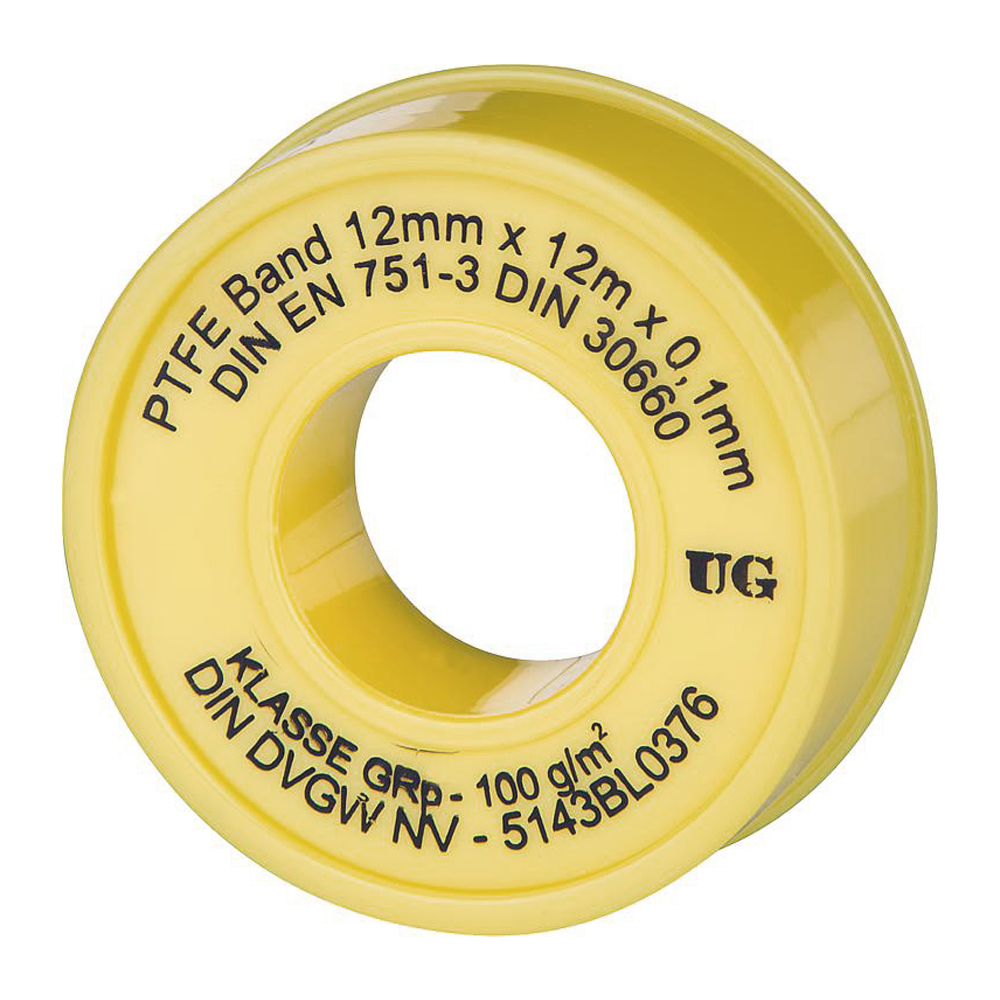

Hochtemperaturbeständiges Solar PTFE-Gewindedichtband - 12 Meter (Grobgewinde) Das PTFE-Gewindeband wird bei Rechtsgewinden rechts und bei Linksgewinden linksherum vom Gewindeauslauf in Richtung Rohrende stramm und mit 50% Überlappung auf das Gewinde gewickelt. Am Gewindeende wird das Band einfach abgerissen und angedrückt. Beim anschließenden Schraubvorgang legt sich das Gewindeband stramm in die einzelnen Gewindegänge. Das Band ist nur für den einmaligen Gebrauch bestimmt. Überstände oder Enden des Bandes dürfen nicht in die Leitung ragen. Vorteile DVGW zugelassen (FRP + GRP) Chemische Beständigkeit gegen aggressivste Medien Kein Verspröden, Aufquellen oder Verkleben Einsatzbereich von -240°C bis +260°C Bei sicherer Abdichtung niedriger Reibungskoeffizient Enthält kein Öl und Fett Verhindert Festrosten und Fressen Schnelle uns saubere Verarbeitung Brennt nicht Technische Daten zum Solar - Gewindedichtband (Grobgewinde) Nach DIN EN 751-3 Für Grobgewinde Farbe gelb Dicke x Länge: 0,1 mm x 12m Breite: 12mm Temperaturbeständigkeit: 260°C

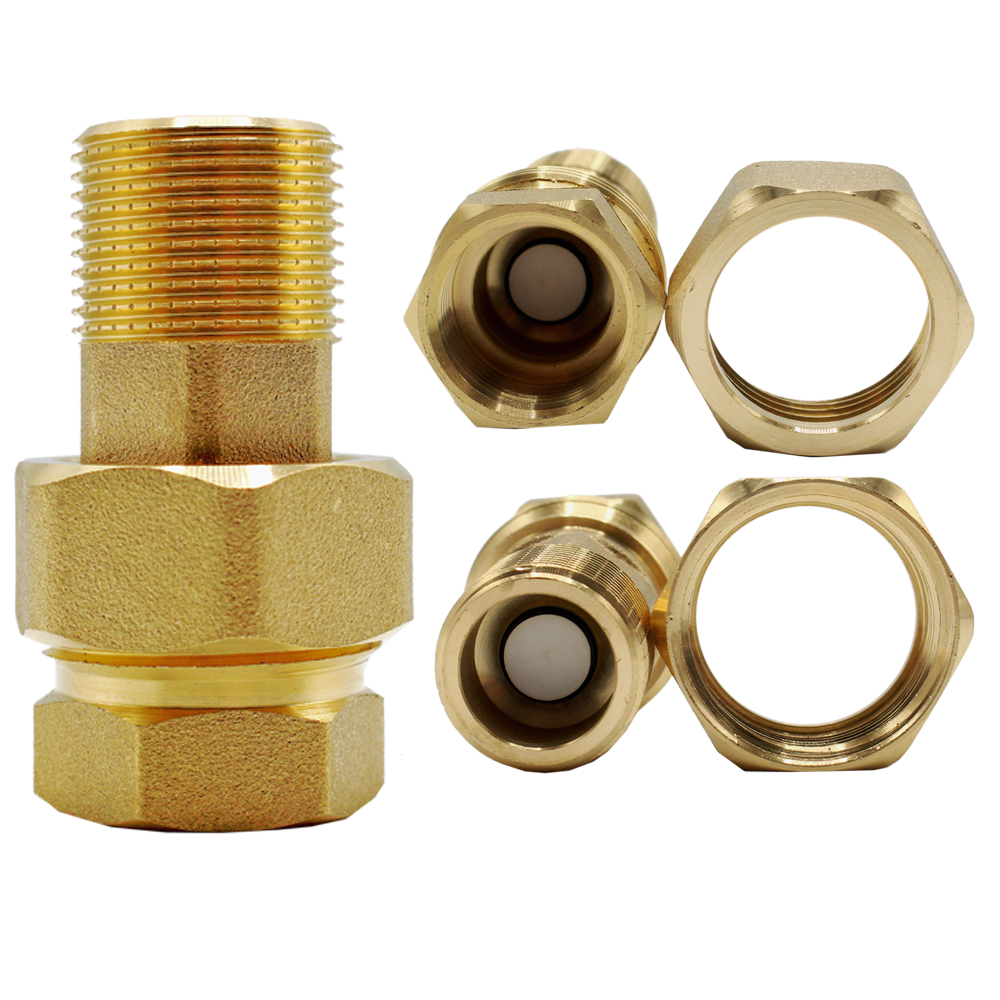

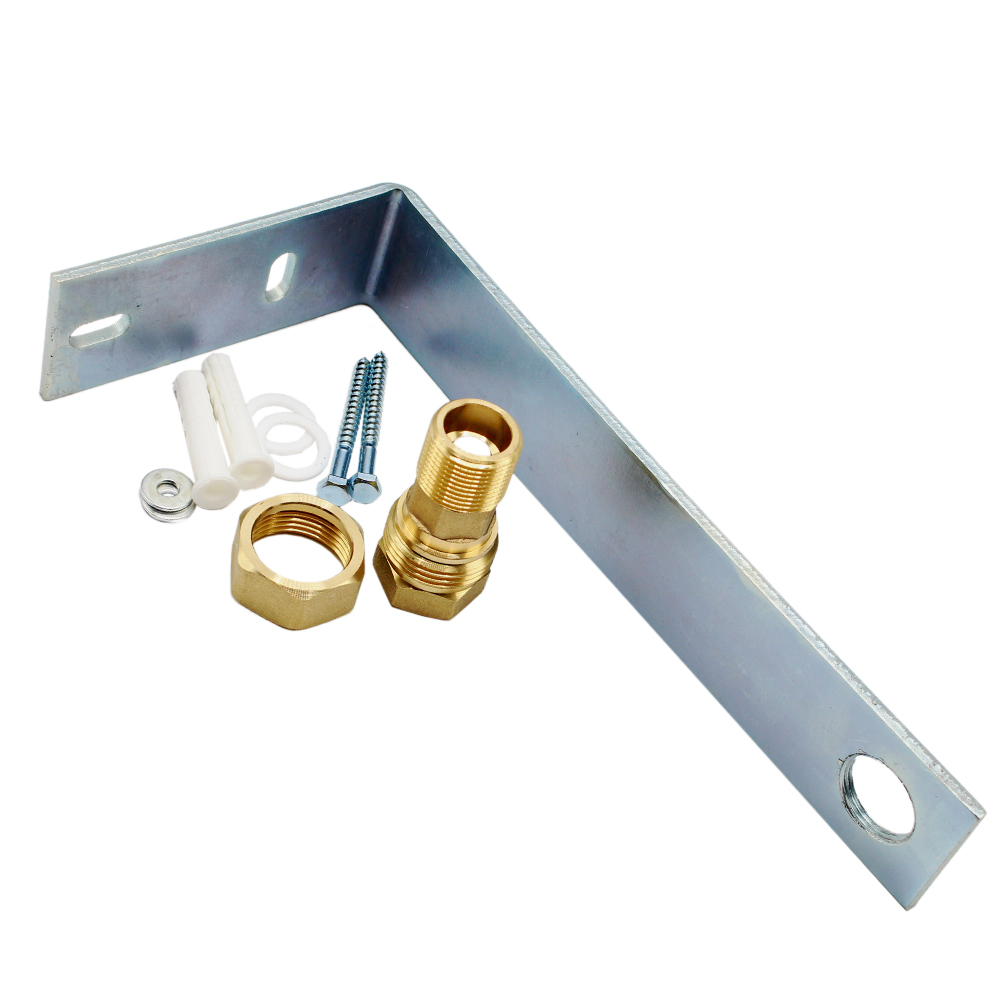

Stabile Wandhalterung zur sicheren Montage von Ausdehnungsgefäßen bis 40 Liter Diese Wandhalterung für Ausdehnungsgefäße ermöglicht eine sichere Montage Ihres Ausdehnungsgefäßes an der Wand sowie eine Demontage des Ausdehungsgefäß ohne Flüssigkeitsverlust, sowohl im Hydrauliksystem als auch beim Ausdehnungsgefäß selbst.  Technische Daten: Passend für Ausdehnungsgefäße 18 bis 40 Liter Anschlusskupplung 3/4 Zoll (DN20)  Ausladung 240 mm Inklusive Doppelrückflußverhinderer für eine schnelle und sichere Trennung Den Haltebügel mit den Dübeln und Schrauben an der Wand befestigen (Achsabstand 55 mm). Das Ausdehnungsgefäß an die Anschlusskupplung schrauben, in den Haltebügel einsetzen und dabei die Führungsnut nutzen. Anschließend mit der Nutmutter blockieren, die Dichtung in die Überwurfmutter einführen und das Edelstahlwellrohr der Sicherheitsgruppe an die Anschlusskupplung anschrauben.(Edelstahlwellrohr und Sicherheitsgruppe nicht im Lieferumfang.) Vor der Installation vergewissern Sie sich, ob die Wand das Gefäß tragen kann!

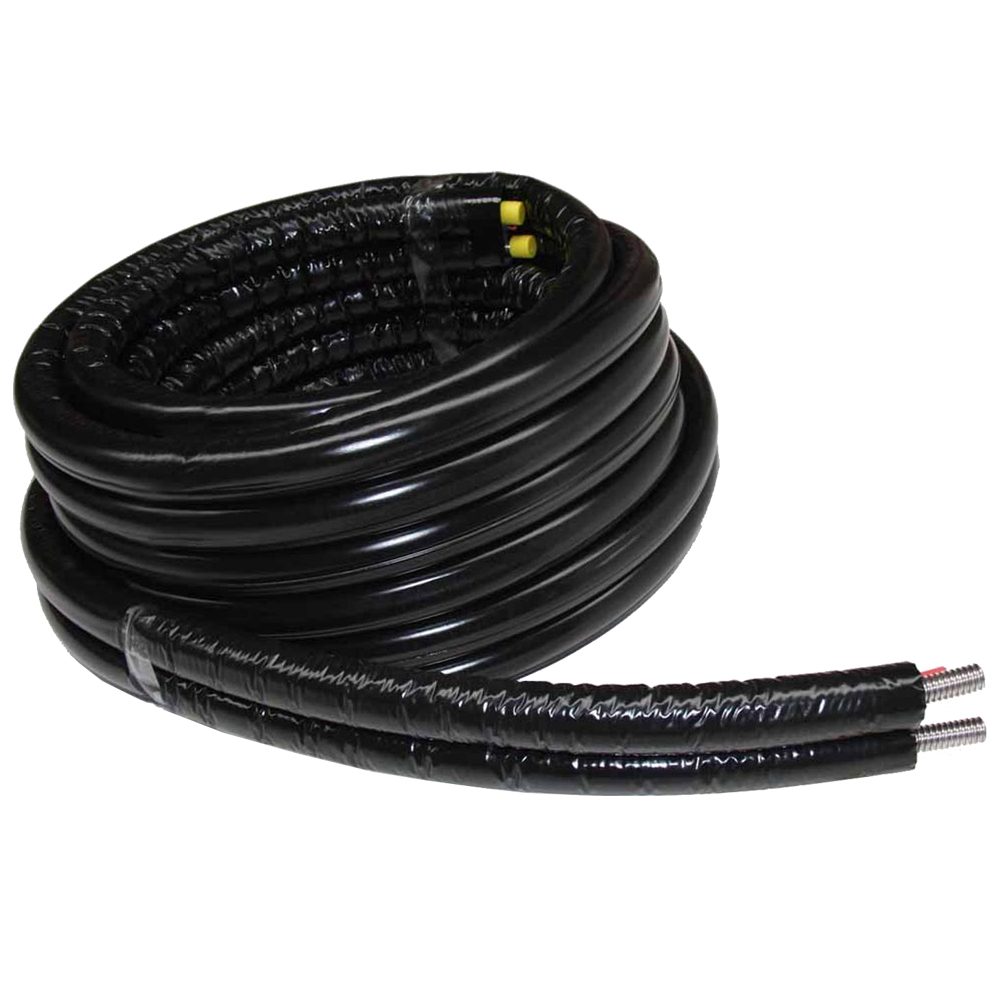

DN25 Solarleitung Doppelwellrohr Edelstahlwellrohr 14mm IsolierungEffiziente und langlebige Verbindungslösung für Solarthermie-AnlagenDie Solarleitung ist ein entscheidendes Element Ihrer Solaranlage und fungiert als Bindeglied zwischen den Solarkollektoren auf dem Dach und dem Wärmespeicher. Diese flexible Lösung vereinfacht die Installation erheblich und gewährleistet gleichzeitig maximale Effizienz sowie eine besonders lange Lebensdauer.Durch die innovative Kombination aus hochwertigem Edelstahlwellrohr und einer 14mm dicken, temperaturbeständigen Isolierung wird die Solarleitung zu einem unverzichtbaren Bestandteil moderner Solarthermie-Systeme. Die komplett geschlossene Isolierung sorgt dafür, dass keine unerwünschte Feuchtigkeit eindringt, was einen effizienten Wärmetransport garantiert.Wesentliche Vorteile des Systems:Reduzierte Installationszeit und -kosten: Das flexible Duo-Twin Wellrohrsystem ermöglicht eine schnelle und einfache Verlegung, selbst in engen Räumen oder bei komplexen Installationsanforderungen. Das Rohr lässt sich ohne Spezialwerkzeuge leicht verarbeiten, was die Montagezeit deutlich verkürzt.Minimaler Wärmeverlust: Dank der 14 mm dicken Isolierung aus Hochtemperatur-Elastomer wird die Wärmeenergie nahezu verlustfrei vom Solarkollektor zur Speicheranlage transportiert. So maximieren Sie die Effizienz Ihrer Solarthermieanlage und senken gleichzeitig die Betriebskosten.Widerstandsfähig gegen Umwelteinflüsse: Die Ummantelung aus UV-beständiger PE-Folie schützt das Rohr vor Sonneneinstrahlung, mechanischen Beschädigungen und Witterungseinflüssen. Dadurch eignet sich die Solarleitung sowohl für den Innen- als auch den Außenbereich.Hohe Temperaturbeständigkeit: Die Solarleitung ist für den Einsatz bei extremen Temperaturen ausgelegt und hält Temperaturen von bis zu +150 °C dauerhaft stand. Kurzfristig sind sogar bis zu +175 °C möglich, was eine sichere Anwendung auch bei hohen Vorlauftemperaturen gewährleistet.Flexibles und robustes Design: Das Edelstahlwellrohr ermöglicht kleinste Biegeradien ohne Abknicken, wodurch es sich auch in verwinkelten Installationsbereichen problemlos verlegen lässt. Dies macht es ideal für den Einsatz in beengten oder schwer zugänglichen Räumen..Integriertes Sensorkabel: Das bereits vorverlegte Sensorkabel (SiZ 2x0,5 mm²) spart Zeit und Aufwand bei der Installation und erleichtert die Integration von Temperatursensoren in das Solarthermie-System.Einfacher Wechsel auf andere Rohrsysteme: Der Wechsel auf andere Rohrsysteme ist ohne Spezialwerkzeug möglich, was die Flexibilität bei der Installation erhöht.Einfaches Trennen und Zusammenfügen der Leitungen: Vorisolierte Leitungen können ohne zusätzliches Werkzeug getrennt und wieder zusammengefügt werden. Dabei bleibt die Folienummantelung unbeschädigt, was den Schutz und die Isolierung dauerhaft gewährleistet.Anwendungsbereiche:Edelstahlwellrohre zeichnen sich durch ihre hohe Widerstandsfähigkeit und Flexibilität aus, wodurch sie in vielen Anwendungen eine hervorragende Alternative zu festen Rohrleitungen bieten. Sie können nahezu überall dort eingesetzt werden, wo starre Rohre umständlich zugeschnitten und verlegt werden müssten. In puncto Temperaturbeständigkeit sind Edelstahlwellrohre konventionellen Rohrleitungen sogar deutlich überlegen.So ermitteln Sie die passende RohrgrößeDie Wahl der richtigen Größe (Nennweite/DN) des Edelstahlwellrohrs ist entscheidend für die Effizienz Ihrer Solaranlage. Um die passende Dimension zu finden, beachten Sie folgende Punkte:Kollektorfläche: Bestimmen Sie zunächst die Fläche Ihrer Kollektoren.Gesamtlänge des Wellrohrs: Diese ergibt sich aus der Summe der Vorlauf- und Rücklauflängen. Beispiel: Bei einer Vorlauflänge von 10 m und einer Rücklauflänge von 10 m beträgt die Gesamtlänge 20 Meter.Dimensionstabelle: Nutzen Sie die Dimensionstabelle, um die richtige Nennweite (DN) für Ihre spezifische Installation auszuwählen. Diese Tabelle dient zur Orientierung und ersetzt keine Fachplanung.Kollektorfläche10 Meter20 Meter30 Meter40 Meter50 Meter4m²DN12DN12DN16DN16DN166m²DN12DN16DN16DN16DN168m²DN16DN16DN16DN20DN2010m²DN16DN16DN20DN20DN2012m²DN16DN20DN20DN20DN2014m²DN20DN20DN20DN20DN2516m²DN20DN20DN20DN25DN2518m²DN20DN20DN25DN25DN2520m²DN20DN25DN25DN25DN25Technische Daten der SolarleitungMaterial EdelstahlwellrohrAISI316L (1.44.04)Material IsolierungEPDM (Ethylen-Propylen-Dien-Kautschuk) mit Folienummantelung (UV-beständig)Innendurchmesser Edelstahlwellrohr25,4mmAußendurchmesser Edelstahlwellrohr31,2mmToleranz0,30mmRohrwanddicke0,20mmDicke EPDM Isolierung13mmDicke UV Mantel1mmDurchmesser Leitung mit Isolierung (ein Strang)71,20mmMax. Betriebsdruck bei 200°C10 barTemperatureinsatzbereich (°C)-40 bis +150Kurzfristige max. Temperatur (°C)+175Lambdawert bei 0°C (W/(m+k))0,036Rohrvolumen Einzelrohr (l/m)0,63Wasserdampfdiffusionswiderstandszahl≥ 4000 (DIN EN 13469)BrandverhaltenEuroklasse E (DIN 4102)praktisches BrandverhaltenSelbstverlöschend, leitet kein Feuer, nichttropfendAußenmantelReißfest mit hoher UV StabilitätSensorleitungSiHF 2 x 0,75FarbeSchwarzZubehör und Werkzeug für Ihre SolaranlageUm den Aufbau Ihrer Solaranlage zu erleichtern, bieten wir Ihnen eine Auswahl an hochwertigen Schnellverschraubungen an. Diese Komponenten sind speziell auf unsere Solarleitungen abgestimmt und ermöglichen einen schnellen und unkomplizierten Aufbau Ihrer Anlage.Für eine fachgerechte Montage stellen wir Ihnen auch hochwertige Werkzeuge zur Verfügung. Dazu gehören Rohrabschneider für präzise Schnitte sowie Schlagwerkzeuge, mit denen Sie einen funktionalen Dichtungssitz erstellen können. So sind Sie bestens ausgestattet, um Ihre Solaranlage effizient und professionell zu installieren.

VAREM CE 5 L - 40 L Membran-Ausdehnungsgefäß für Solaranlagen Solar Das Membran-Druckausdehnungsgefäß für Ihre professionelle Solarthermie-, Heizungs- oder Kühlanlage. Druckausdehnungsgefäße zählen zur Sicherheitseinrichtung und sind somit zwingend erforderlich. Varem Solar Ausdehnungsgefäße wurden für den Druckausgleich in Ihrer Solarthermieanlage entwickelt. Die Membran des Ausdehnungsgefäßes wurde speziell für Solaranlagen optimiert und kann Temperaturen bis zu 130 °C widerstehen. Einbauempfehlung: - Das Gefäß sollte mit dem Flansch nach oben oder unten installiert werden- Der Vordruck muss dem Anlagendruck angepasst werden Eigenschaften: • Anwendung: Solaranlagen• Einfache Montage ohne Spezialwerkzeug• Es wird eine separate Wandhalterung benötigt• Vordruck eingestellt• Hochwertige Glykolbeständige EPDM Membran Technische Daten: Material: Edelstahl-Flansch Membran: nicht austauschbarTemperaturbereich: -10 bis +130 °C Außenmantel: lackiert, Farbe rotSonstiges: Bitte unbedingt ca alle 4-6 Monate den Luftdruck prüfen und Luft nachfüllen. Bei zu geringem Luftdruck kann die Membran platzen = kein Garantiefall   Druck max. Anschluss Membran Maße in mm Vordruck Füße         D x H     SOLARVAREM CE 5 l 8 bar 3/4" AG nicht austauschbar 160 x 325 2,5 bar Nein SOLARVAREM CE 18 l 8 bar 3/4" AG nicht austauschbar 270 x 415 2,5 bar Nein SOLARVAREM CE 25 l 8 bar 3/4" AG nicht austauschbar 290 x 460 2,5 bar Nein SOLARVAREM CE 40 l 8 bar 3/4" AG nicht austauschbar 320 x 580 2,5 bar Nein

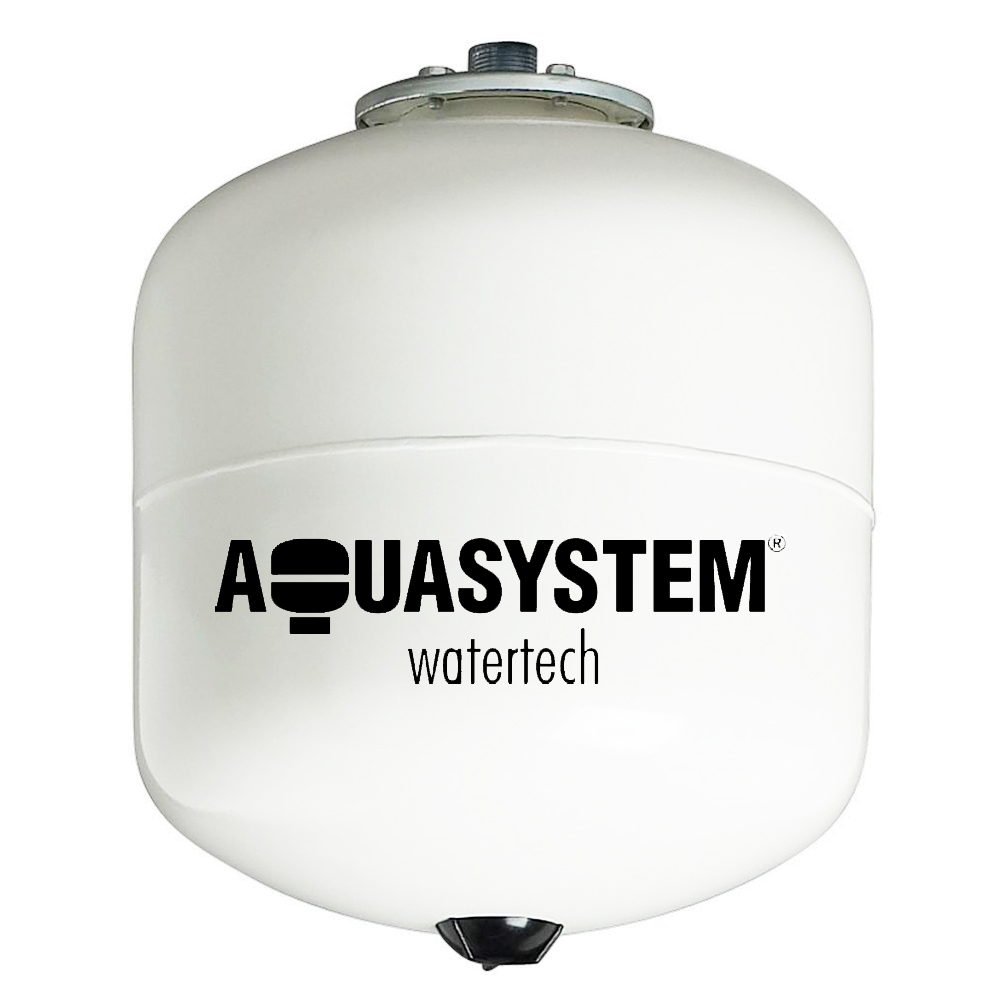

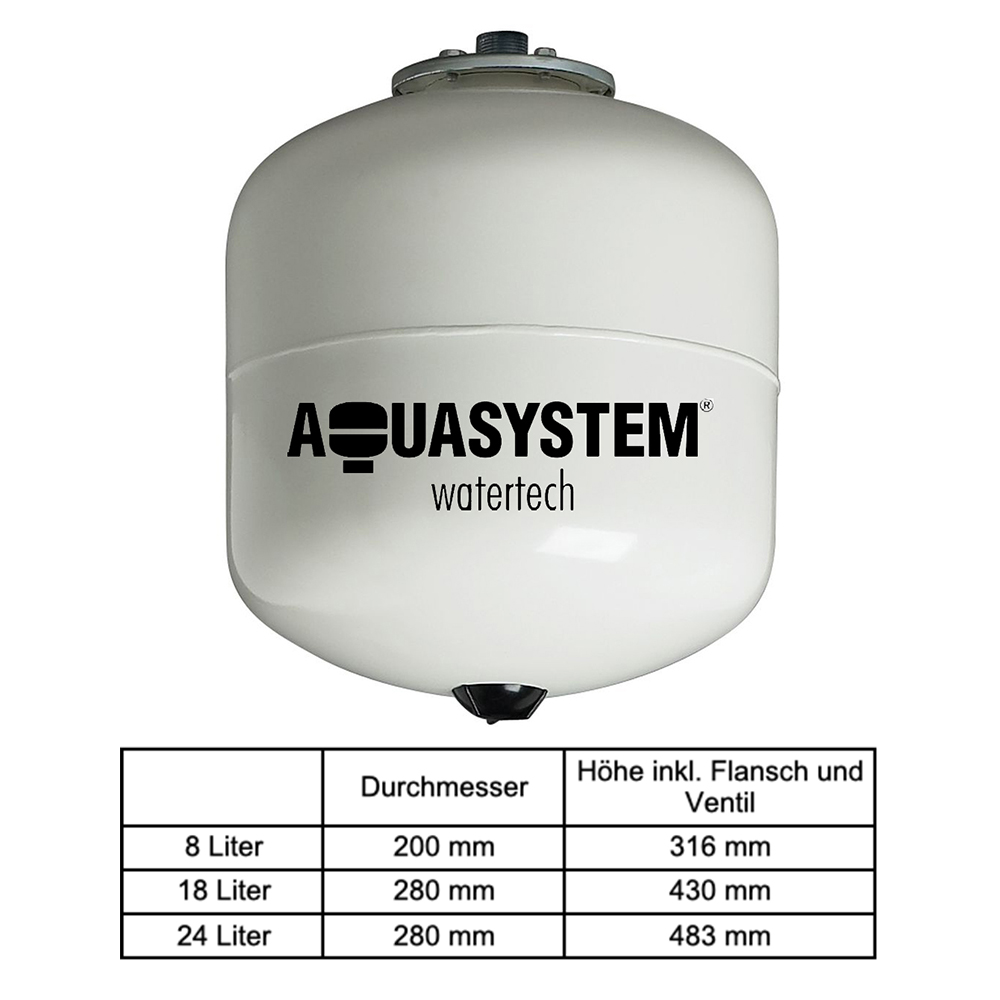

SD24 Solar Ausdehnungsgefäß 8 L - 24 L für Solaranlagen Das Membran-Druckausdehnungsgefäß für Ihre professionelle Solaranlage. Druckausdehnungsgefäße zählen zur Sicherheitseinrichtung und sind somit zwingend erforderlich. Das Solardirekt24 Solar Ausdehnungsgefäße wurden für den Druckausgleich in Ihrer Solaranlage entwickelt. Die Membran des Ausdehnungsgefäßes wurde speziell für Solaranlagen optimiert und kann Temperaturen bis zu 140 °C widerstehen. Einbauempfehlung: - Das Gefäß sollte mit dem Flansch nach oben installiert werden- Der Vordruck muss dem Anlagendruck angepasst werden Vorteile • Für Solaranlagen geeignet• Austauschbare EPDM Membran• Einfache Montage ohne Spezialwerkzeug• Wandmontage (ohne Wandhalterung*)• Vordruck 2,5 bar eingestellt• Temperaturbeständigkeit bis +140°C (dauerhaft)• Made in Italy• Der Hersteller blickt auf 40 Jahre Erfahrung im Bereich der hydraulischen Anlagen, Druckbehälter und Ausehnungsgefäße zurück• Gebaut nach UNI EN 9001, DIN-Norm 4807 Teil 1-2-3, • Zulassung gemäß EG-Baumusterprüfung nach 97/23/EG für Druckgeräte• Spezieller Flansch (kein Kontakt zwischen Wasser und Stahl)* Wandhalterung für Ausdehnungsgefäße bei Bedarf gleich mitbestellen Technische Daten Material Ausdehnungsgefäß: Epoxidbeschichteter Stahl Material Flansch: Eisen verzinktMembran: Austauschbare EPDM Membran (hochtemperaturbeständig)Temperaturbereich: -10 bis 140 °C Farbe: Weiß (RAL 9010)Sonstiges: Bitte unbedingt ca alle 4-6 Monate den Luftdruck prüfen und Luft nachfüllen. Bei zu geringem Luftdruck kann die Membran platzen = kein Garantiefall   Druck max. Anschluss Membran Maße in mm Vordruck Füße         D x H     SD24 Ausdehnungsgefäß 8 l 10 bar 3/4" AG  austauschbar 200 x 316 2,5 bar Nein SD24 Ausdehnungsgefäß 18 l 10 bar 3/4" AG  austauschbar 280 x 430 2,5 bar Nein SD24 Ausdehnungsgefäß 24 l 10 bar 3/4" AG  austauschbar 280 x 483 2,5 bar Nein Hier finden Sie eine Anleitung, wie man eine Membran austauscht: https://www.youtube.com/watch?v=58XAmQgE8tE

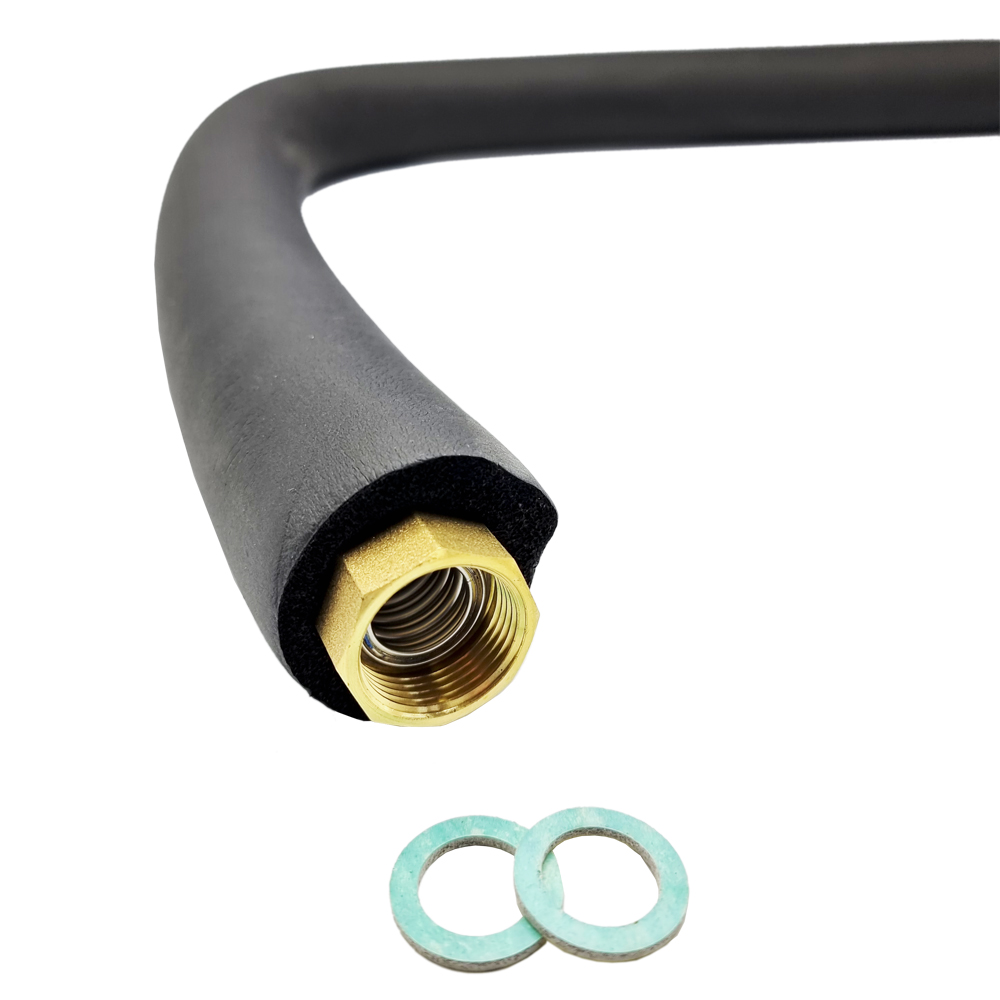

Anschlussrohr für Ausdehnungsgefäße DN16 Anschlussrohr für unsere Varem Ausdehnungsgefäße. Das Anschlussrohr besteht aus einem DN16 Edelstahlwellrohr inklusive Isolierung und 2 Anschlussverschraubungen.Das Anschlussrohr für Ausdehnungsgefäße DN16 empfehlen wir z.B. für unsere Varem Ausdehnungsgefäße. Technische Daten: DN16 Edelstahlwellrohr inkl. Isolierung 2 Anschlussverschraubungen 2 Dichtungen Länge 80 cm --> 3/4" (DN20) Innengewinde --> Für ADG 18 - 40 Liter Länge 120 cm --> 3/4" (DN20) Innengewinde --> Für ADG 150 Liter Länge 180 cm --> 3/4" (DN20) Innengewinde --> Für ADG 60 - 100 Liter

DN16 Solarleitung Doppelwellrohr Edelstahlwellrohr 14mm IsolierungEffiziente und langlebige Verbindungslösung für Solarthermie-AnlagenDie Solarleitung ist ein entscheidendes Element Ihrer Solaranlage und fungiert als Bindeglied zwischen den Solarkollektoren auf dem Dach und dem Wärmespeicher. Diese flexible Lösung vereinfacht die Installation erheblich und gewährleistet gleichzeitig maximale Effizienz sowie eine besonders lange Lebensdauer.Durch die innovative Kombination aus hochwertigem Edelstahlwellrohr und einer 14mm dicken, temperaturbeständigen Isolierung wird die Solarleitung zu einem unverzichtbaren Bestandteil moderner Solarthermie-Systeme. Die komplett geschlossene Isolierung sorgt dafür, dass keine unerwünschte Feuchtigkeit eindringt, was einen effizienten Wärmetransport garantiert.Wesentliche Vorteile des Systems:Reduzierte Installationszeit und -kosten: Das flexible Duo-Twin Wellrohrsystem ermöglicht eine schnelle und einfache Verlegung, selbst in engen Räumen oder bei komplexen Installationsanforderungen. Das Rohr lässt sich ohne Spezialwerkzeuge leicht verarbeiten, was die Montagezeit deutlich verkürzt.Minimaler Wärmeverlust: Dank der 14 mm dicken Isolierung aus Hochtemperatur-Elastomer wird die Wärmeenergie nahezu verlustfrei vom Solarkollektor zur Speicheranlage transportiert. So maximieren Sie die Effizienz Ihrer Solarthermieanlage und senken gleichzeitig die Betriebskosten.Widerstandsfähig gegen Umwelteinflüsse: Die Ummantelung aus UV-beständiger PE-Folie schützt das Rohr vor Sonneneinstrahlung, mechanischen Beschädigungen und Witterungseinflüssen. Dadurch eignet sich die Solarleitung sowohl für den Innen- als auch den Außenbereich.Hohe Temperaturbeständigkeit: Die Solarleitung ist für den Einsatz bei extremen Temperaturen ausgelegt und hält Temperaturen von bis zu +150 °C dauerhaft stand. Kurzfristig sind sogar bis zu +175 °C möglich, was eine sichere Anwendung auch bei hohen Vorlauftemperaturen gewährleistet.Flexibles und robustes Design: Das Edelstahlwellrohr ermöglicht kleinste Biegeradien ohne Abknicken, wodurch es sich auch in verwinkelten Installationsbereichen problemlos verlegen lässt. Dies macht es ideal für den Einsatz in beengten oder schwer zugänglichen Räumen..Integriertes Sensorkabel: Das bereits vorverlegte Sensorkabel (SiZ 2x0,5 mm²) spart Zeit und Aufwand bei der Installation und erleichtert die Integration von Temperatursensoren in das Solarthermie-System.Einfacher Wechsel auf andere Rohrsysteme: Der Wechsel auf andere Rohrsysteme ist ohne Spezialwerkzeug möglich, was die Flexibilität bei der Installation erhöht.Einfaches Trennen und Zusammenfügen der Leitungen: Vorisolierte Leitungen können ohne zusätzliches Werkzeug getrennt und wieder zusammengefügt werden. Dabei bleibt die Folienummantelung unbeschädigt, was den Schutz und die Isolierung dauerhaft gewährleistet.Anwendungsbereiche:Edelstahlwellrohre zeichnen sich durch ihre hohe Widerstandsfähigkeit und Flexibilität aus, wodurch sie in vielen Anwendungen eine hervorragende Alternative zu festen Rohrleitungen bieten. Sie können nahezu überall dort eingesetzt werden, wo starre Rohre umständlich zugeschnitten und verlegt werden müssten. In puncto Temperaturbeständigkeit sind Edelstahlwellrohre konventionellen Rohrleitungen sogar deutlich überlegen.So ermitteln Sie die passende RohrgrößeDie Wahl der richtigen Größe (Nennweite/DN) des Edelstahlwellrohrs ist entscheidend für die Effizienz Ihrer Solaranlage. Um die passende Dimension zu finden, beachten Sie folgende Punkte:Kollektorfläche: Bestimmen Sie zunächst die Fläche Ihrer Kollektoren.Gesamtlänge des Wellrohrs: Diese ergibt sich aus der Summe der Vorlauf- und Rücklauflängen. Beispiel: Bei einer Vorlauflänge von 10 m und einer Rücklauflänge von 10 m beträgt die Gesamtlänge 20 Meter.Dimensionstabelle: Nutzen Sie die Dimensionstabelle, um die richtige Nennweite (DN) für Ihre spezifische Installation auszuwählen. Diese Tabelle dient zur Orientierung und ersetzt keine Fachplanung.Kollektorfläche10 Meter20 Meter30 Meter40 Meter50 Meter4m²DN12DN12DN16DN16DN166m²DN12DN16DN16DN16DN168m²DN16DN16DN16DN20DN2010m²DN16DN16DN20DN20DN2012m²DN16DN20DN20DN20DN2014m²DN20DN20DN20DN20DN2516m²DN20DN20DN20DN25DN2518m²DN20DN20DN25DN25DN2520m²DN20DN25DN25DN25DN25Technische Daten der SolarleitungMaterial EdelstahlwellrohrAISI316L (1.44.04)Material IsolierungEPDM (Ethylen-Propylen-Dien-Kautschuk) mit Folienummantelung (UV-beständig)Innendurchmesser Edelstahlwellrohr16,2mmAußendurchmesser Edelstahlwellrohr21,3mmToleranz0,20mmRohrwanddicke0,18mmDicke EPDM Isolierung13mmDicke UV Mantel1mmDurchmesser Leitung mit Isolierung (ein Strang)49,30mmMax. Betriebsdruck bei 200°C10 barTemperatureinsatzbereich (°C)-40 bis +150Kurzfristige max. Temperatur (°C)+175Lambdawert bei 0°C (W/(m+k))0,036Rohrvolumen Einzelrohr (l/m)0,27Wasserdampfdiffusionswiderstandszahl≥ 4000 (DIN EN 13469)BrandverhaltenEuroklasse E (DIN 4102)praktisches BrandverhaltenSelbstverlöschend, leitet kein Feuer, nichttropfendAußenmantelReißfest mit hoher UV StabilitätSensorleitungSiHF 2 x 0,75FarbeSchwarzZubehör und Werkzeug für Ihre SolaranlageUm den Aufbau Ihrer Solaranlage zu erleichtern, bieten wir Ihnen eine Auswahl an hochwertigen Schnellverschraubungen an. Diese Komponenten sind speziell auf unsere Solarleitungen abgestimmt und ermöglichen einen schnellen und unkomplizierten Aufbau Ihrer Anlage.Für eine fachgerechte Montage stellen wir Ihnen auch hochwertige Werkzeuge zur Verfügung. Dazu gehören Rohrabschneider für präzise Schnitte sowie Schlagwerkzeuge, mit denen Sie einen funktionalen Dichtungssitz erstellen können. So sind Sie bestens ausgestattet, um Ihre Solaranlage effizient und professionell zu installieren.

DN20 Solarleitung Doppelwellrohr Edelstahlwellrohr 14mm IsolierungEffiziente und langlebige Verbindungslösung für Solarthermie-AnlagenDie Solarleitung ist ein entscheidendes Element Ihrer Solaranlage und fungiert als Bindeglied zwischen den Solarkollektoren auf dem Dach und dem Wärmespeicher. Diese flexible Lösung vereinfacht die Installation erheblich und gewährleistet gleichzeitig maximale Effizienz sowie eine besonders lange Lebensdauer.Durch die innovative Kombination aus hochwertigem Edelstahlwellrohr und einer 14mm dicken, temperaturbeständigen Isolierung wird die Solarleitung zu einem unverzichtbaren Bestandteil moderner Solarthermie-Systeme. Die komplett geschlossene Isolierung sorgt dafür, dass keine unerwünschte Feuchtigkeit eindringt, was einen effizienten Wärmetransport garantiert.Wesentliche Vorteile des Systems:Reduzierte Installationszeit und -kosten: Das flexible Duo-Twin Wellrohrsystem ermöglicht eine schnelle und einfache Verlegung, selbst in engen Räumen oder bei komplexen Installationsanforderungen. Das Rohr lässt sich ohne Spezialwerkzeuge leicht verarbeiten, was die Montagezeit deutlich verkürzt.Minimaler Wärmeverlust: Dank der 14 mm dicken Isolierung aus Hochtemperatur-Elastomer wird die Wärmeenergie nahezu verlustfrei vom Solarkollektor zur Speicheranlage transportiert. So maximieren Sie die Effizienz Ihrer Solarthermieanlage und senken gleichzeitig die Betriebskosten.Widerstandsfähig gegen Umwelteinflüsse: Die Ummantelung aus UV-beständiger PE-Folie schützt das Rohr vor Sonneneinstrahlung, mechanischen Beschädigungen und Witterungseinflüssen. Dadurch eignet sich die Solarleitung sowohl für den Innen- als auch den Außenbereich.Hohe Temperaturbeständigkeit: Die Solarleitung ist für den Einsatz bei extremen Temperaturen ausgelegt und hält Temperaturen von bis zu +150 °C dauerhaft stand. Kurzfristig sind sogar bis zu +175 °C möglich, was eine sichere Anwendung auch bei hohen Vorlauftemperaturen gewährleistet.Flexibles und robustes Design: Das Edelstahlwellrohr ermöglicht kleinste Biegeradien ohne Abknicken, wodurch es sich auch in verwinkelten Installationsbereichen problemlos verlegen lässt. Dies macht es ideal für den Einsatz in beengten oder schwer zugänglichen Räumen..Integriertes Sensorkabel: Das bereits vorverlegte Sensorkabel (SiZ 2x0,5 mm²) spart Zeit und Aufwand bei der Installation und erleichtert die Integration von Temperatursensoren in das Solarthermie-System.Einfacher Wechsel auf andere Rohrsysteme: Der Wechsel auf andere Rohrsysteme ist ohne Spezialwerkzeug möglich, was die Flexibilität bei der Installation erhöht.Einfaches Trennen und Zusammenfügen der Leitungen: Vorisolierte Leitungen können ohne zusätzliches Werkzeug getrennt und wieder zusammengefügt werden. Dabei bleibt die Folienummantelung unbeschädigt, was den Schutz und die Isolierung dauerhaft gewährleistet.Anwendungsbereiche:Edelstahlwellrohre zeichnen sich durch ihre hohe Widerstandsfähigkeit und Flexibilität aus, wodurch sie in vielen Anwendungen eine hervorragende Alternative zu festen Rohrleitungen bieten. Sie können nahezu überall dort eingesetzt werden, wo starre Rohre umständlich zugeschnitten und verlegt werden müssten. In puncto Temperaturbeständigkeit sind Edelstahlwellrohre konventionellen Rohrleitungen sogar deutlich überlegen.So ermitteln Sie die passende RohrgrößeDie Wahl der richtigen Größe (Nennweite/DN) des Edelstahlwellrohrs ist entscheidend für die Effizienz Ihrer Solaranlage. Um die passende Dimension zu finden, beachten Sie folgende Punkte:Kollektorfläche: Bestimmen Sie zunächst die Fläche Ihrer Kollektoren.Gesamtlänge des Wellrohrs: Diese ergibt sich aus der Summe der Vorlauf- und Rücklauflängen. Beispiel: Bei einer Vorlauflänge von 10 m und einer Rücklauflänge von 10 m beträgt die Gesamtlänge 20 Meter.Dimensionstabelle: Nutzen Sie die Dimensionstabelle, um die richtige Nennweite (DN) für Ihre spezifische Installation auszuwählen. Diese Tabelle dient zur Orientierung und ersetzt keine Fachplanung.Kollektorfläche10 Meter20 Meter30 Meter40 Meter50 Meter4m²DN12DN12DN16DN16DN166m²DN12DN16DN16DN16DN168m²DN16DN16DN16DN20DN2010m²DN16DN16DN20DN20DN2012m²DN16DN20DN20DN20DN2014m²DN20DN20DN20DN20DN2516m²DN20DN20DN20DN25DN2518m²DN20DN20DN25DN25DN2520m²DN20DN25DN25DN25DN25Technische Daten der SolarleitungMaterial EdelstahlwellrohrAISI316L (1.44.04)Material IsolierungEPDM (Ethylen-Propylen-Dien-Kautschuk) mit Folienummantelung (UV-beständig)Innendurchmesser Edelstahlwellrohr20,2mmAußendurchmesser Edelstahlwellrohr26,5mmToleranz0,30mmRohrwanddicke0,18mmDicke EPDM Isolierung13mmDicke UV Mantel1mmDurchmesser Leitung mit Isolierung (ein Strang)54,50mmMax. Betriebsdruck bei 200°C10 barTemperatureinsatzbereich (°C)-40 bis +150Kurzfristige max. Temperatur (°C)+175Lambdawert bei 0°C (W/(m+k))0,036Rohrvolumen Einzelrohr (l/m)0,42Wasserdampfdiffusionswiderstandszahl≥ 4000 (DIN EN 13469)BrandverhaltenEuroklasse E (DIN 4102)praktisches BrandverhaltenSelbstverlöschend, leitet kein Feuer, nichttropfendAußenmantelReißfest mit hoher UV StabilitätSensorleitungSiHF 2 x 0,75FarbeSchwarzZubehör und Werkzeug für Ihre SolaranlageUm den Aufbau Ihrer Solaranlage zu erleichtern, bieten wir Ihnen eine Auswahl an hochwertigen Schnellverschraubungen an. Diese Komponenten sind speziell auf unsere Solarleitungen abgestimmt und ermöglichen einen schnellen und unkomplizierten Aufbau Ihrer Anlage.Für eine fachgerechte Montage stellen wir Ihnen auch hochwertige Werkzeuge zur Verfügung. Dazu gehören Rohrabschneider für präzise Schnitte sowie Schlagwerkzeuge, mit denen Sie einen funktionalen Dichtungssitz erstellen können. So sind Sie bestens ausgestattet, um Ihre Solaranlage effizient und professionell zu installieren.
