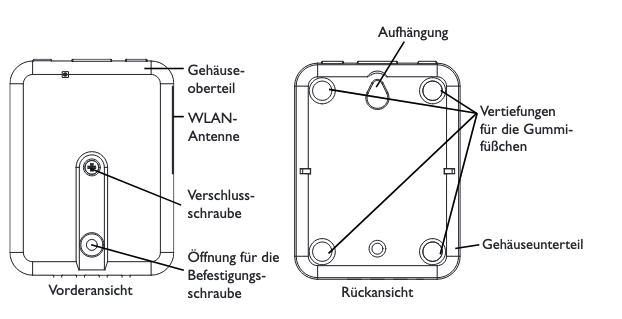

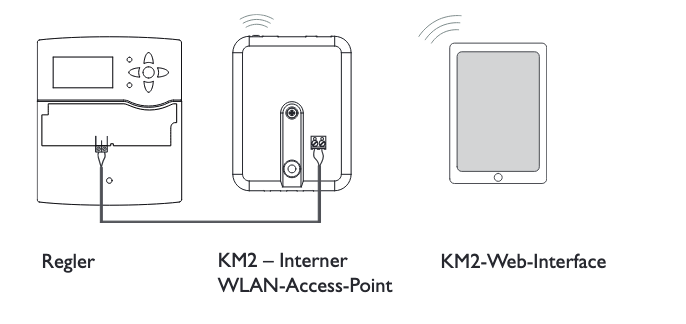

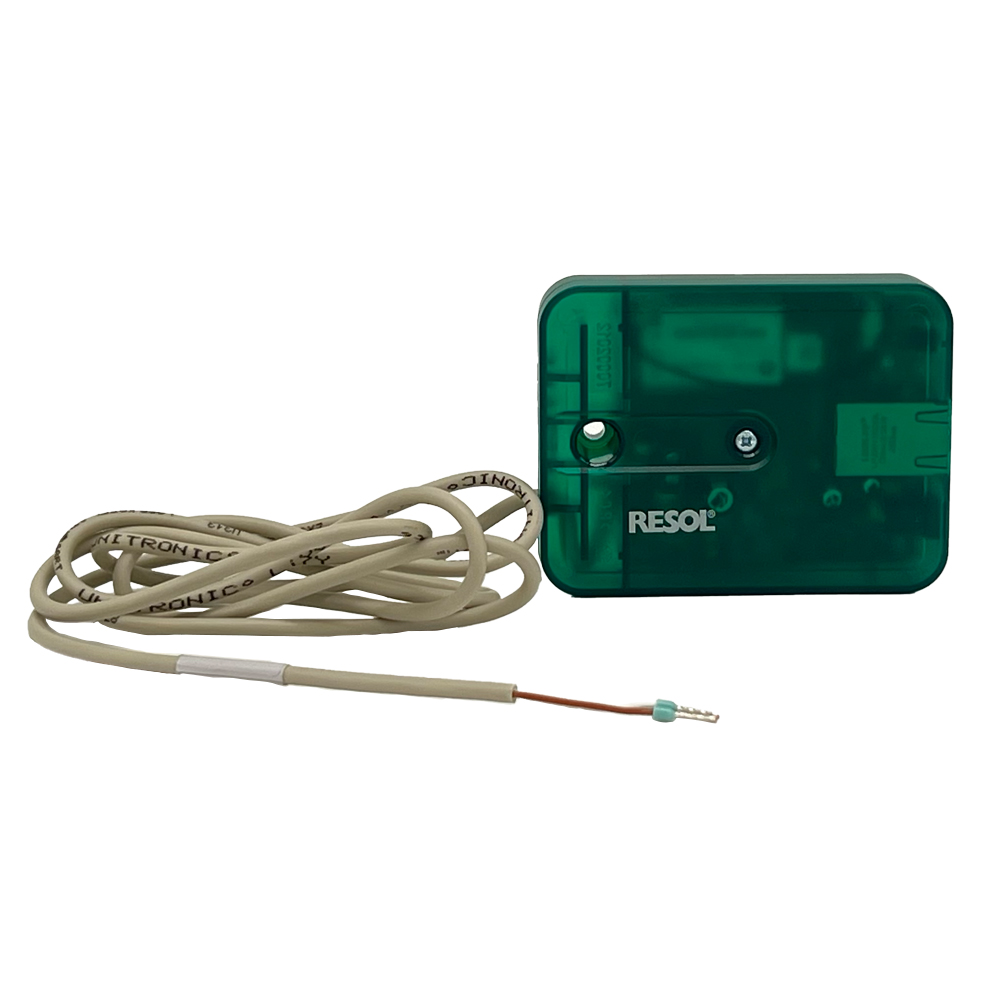

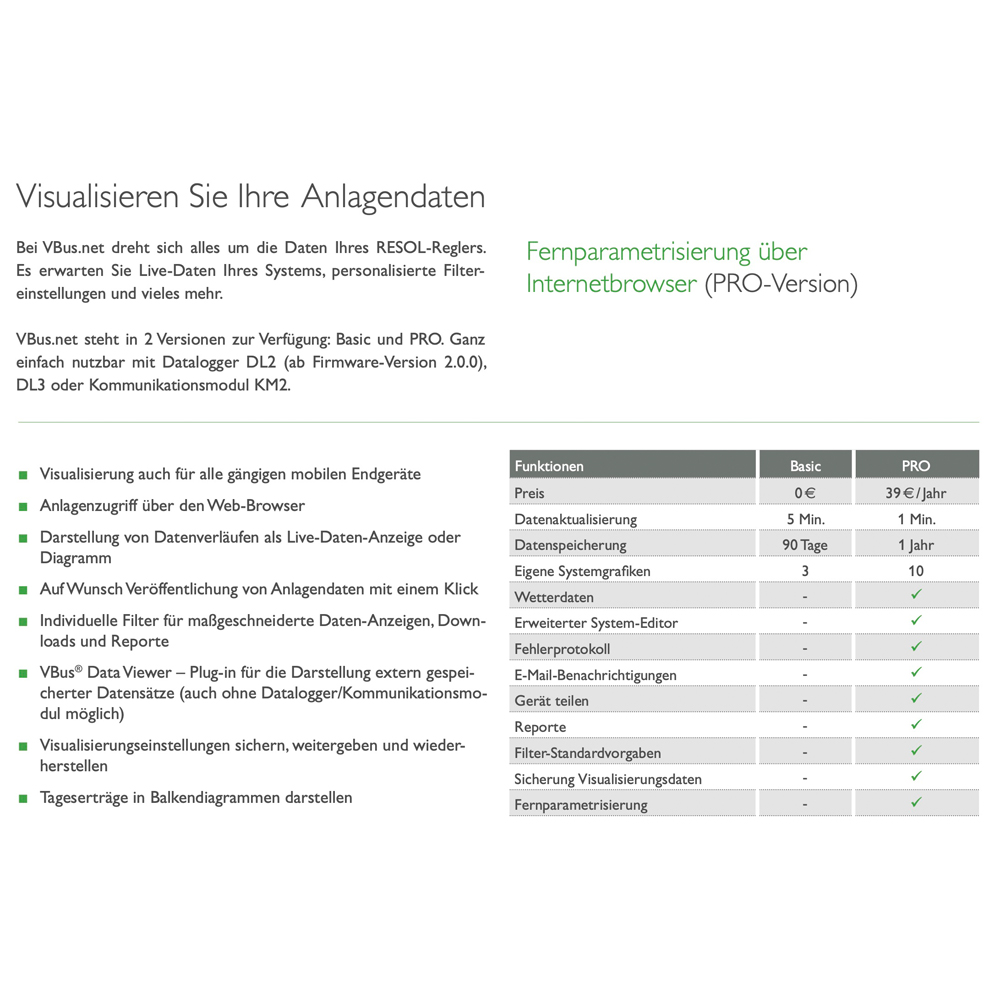

Resol Kommunikationsmodul KM2

Solarsteuerung RESOL DeltaSol BX - Komplettpaket Die Solarsteuerung DeltaSol BX verfügt über 4 Relaisausgänge sowie 2 PWM-Ausgänge für die Drehzahlregelung energiesparender Hocheffizienzpumpen. Zusätzlich ist der Regler mit 5 Pt 1000 Sensoreingängen, 2 analogen Grundfos Sensoreingängen, einem Impulseingang und einem zusätzlichen L`Ausgang für Stellglieder ausgestattet.Der integrierte SD-Kateneinschub ermöglicht eine einfache Datenaufzeichnung mittels SD-Karte und eine problemlose Übertragung der geloggten Anlagedaten auf einen PC. Das extragroße Display sorgt für eine verständliche Visualisierung der Anlagenzustände.Vordefinierte Funktionen vereinfachen die Anlagenparametrisierung, funktionale Ergänzungen wie z.B. die Drainback-Option erweitern die Anwendungsmöglichkeiten. Im Komplettpaket enthalten sind zusätzlich 4 Pt 1000 Temperatursensoren. Vorteile der Solarsteuerung RESOL DeltaSol BX - Komplettpaket • Extragroßes Display• 4 Relaisausgänge und 5 Eingänge für Pt 1000 Temperatursensoren• Auch für Grundfos Direct Sensors geeignet• 26 Grundsysteme zur Auswahl• Drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung auf SD-Karte• Drainback-Option• Resol VBus• Energieeffizientes Schaltnetzteil• Inkl. 5 PT 1000 Temperatursensoren Funktionen der Solarsteuerung RESOL DeltaSol BX - Komplettpaket Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 2Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IIUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: System-Monitor zur Anlagenvisualisierung, 16-Segment-Anzeige, 7 Segment-Anzeige, 8 Symbole für Systemstatus und Betriebskontroll-LEDBedienung: 7 Drucktasten in GehäusefrontFunktionen: Temperaturdifferenzregler mit optional zuschaltbaren Anlagenfunktionen. Funktionskontrolle gemäß BAFA-Richtlinie, Betriebsstundenzähler, Röhrenkollektorfunktion, Thermostatfunktion, Wärmemengenbilanzierung, DrehzahlregelungEingänge: 5 Temperatursensoren Pt1000, SD-Karteneinschub, 2 Grundfos Direct Sensors, 1 Impulseingang V40Ausgänge: 3 Halbleiterrelais, 1 elektromechanisches Relais und 2 PWM AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1 (1) A 100-240 V (Halbleiterrelais)

Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler) Der neue Zuwachs unserer DeltaSol®-Familie heißt BX Plus. Der Systemregler ist mit fünf Relaisausgängen und bis zu neun Sensoreingängen ausgestattet, verfügt über Anschlüsse für digitale Grundfos Direct Sensors™ sowie PWM-Ausgänge zur Drehzahlregelung energiesparender Hocheffizienzpumpen. Mit dem integrierten SD-Karteneinschub können Anlagendaten aufgezeichnet und Firmware-Updates aufgespielt werden. An den RESOL VBus® des BX Plus können neben zahlreichen Zubehörgeräten auch bis zu zwei EM Erweiterungsmodule angeschlossen werden, die den Regler um je sechs Sensoreingänge und fünf Relaisausgänge erweitern. Vorteile der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler) • extragroßes Display• 5 Relaisausgänge und 8 Eingänge für Pt 1000 Temperatursensoren• 2 Eingänge für digitale Grundfos Direct Sensors• 2 PWM-Ausgänge für drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung auf SD-Karte• Drainback-Option• Resol VBus• thermische Desinfektion• zeitgesteuerte Thermostatfunktion Funktionen der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler) Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 4Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler): Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Solarsteuerung RESOL DeltaSol CS Plus (inkl. 4 x PT1000 Fühler - 2 x FKP6 - 2 x FRP6) - Komplettpaket Der DeltaSol® CS Plus wurde speziell für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen in Standard-Solar- und Heizungsanlagen entwickelt. Er besitzt zwei PWM-Ausgänge und zusätzlich einen Eingang für einen Grundfos Direct Sensor™ VFD, mit dem eine präzise Wärmemengenzählung möglich ist. Das Insbertiebnahmemenü führt in nur acht Schritten durch dei wichtigsten Einstellungen für die Erstkonfiguration. Vorteile • Speziell für die Ansteuerung von Hocheffizienzpumpen• Eingang für einen Grundfos Direct Sensor™ VFD• Wärmemengenzählung• Inbetriebnahmemenü• 10 Grundsysteme wählbar• Funktionskontrollebr />• Optionale thermische Desinfektionsfunktion• Drainback-Option• Umschaltung zwischen °C und °F Funktionen Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 2Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaiausgänge gesamt: 2 (davon 2 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 172 x 110 x 46 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung,Wärmem engenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik, Drainback-Option, Boosterfunktion, Überwärmeabfuhr, Thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 2 Halbleiterrelais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Solarsteuerung RESOL DeltaSol MX - Komplettpaket Die Solarsteuerung DeltaSol MX verfügt über 14 Relaisausgänge und vier PWM Ausgänge für die Drehzahlregelung energiesparender Hocheffizienzpumpen, die wahlweise auf die Ausgabe eines 0-10 V-Signals ungeschaltet werden können.Darüber hinaus ist der Regler mit einem Frequenzeingang, drei Impulseingängen sowie einer Reihe verschiedener Sensoreingänge ausgestattet. Über den Resol VBus können bis zu fünf Erweiterungsmodule mit je sechs Sensoreingängen und fünf Relaisausgängen angeschlossen werden. Das große Vollgrafik-Display erlaubt die direkte Anzeige von Bilanz- und Verlaufsdiagrammen.Vordefinierte Funktionen vereinfachen die Anlangenparametrisierung, funktionale Ergänzung wie z.B, die Drainback-Option erweitern die Anwendungsmöglichkeiten. Im Komplettpaket enthalten sind zusätzlich 6 Pt 1000 Temperatursensoren. Vorteile der Solarsteuerung RESOL DeltaSol MX - Komplettpaket • Vollgrafik Display• 14 Relaisausgänge• 12 Eingänge für Temperatursensoren Pt 1000, Pt 500 oder KTY• Eingänge für Grundfos Direct Sensors• Drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung, Sicherung und Firmware-Updates mit SD Karte• Drainback Option• Resol VBus• Energieeffizientes Schaltnetzteil• Inkl. 6 PT 1000 Temperatursensoren Funktionen der Solarsteuerung RESOL DeltaSol MX - Komplettpaket Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 5Display: Vollgrafik (beleuchtet)Sensoreingänge (Temperatur): 12Relaiausgänge gesamt: 14 (davon 13 drehzahlgeregelte Halbleiterrelais)Eingang CS10 (Einstrahlung): jaImpulseingang (V40): 3 WMZ: 7 (davon 3 V 40) Witterungsgeführte Heizkreise: 2T Regelung: jaThermostatfunktion: jaBypass Solarkreis: jaExterner Wärmetauscher: jaDrehzahlregelung: jaThermische Desinfektion: jaFrostschutzfunktion: jaHeizkreisunterstützung: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaKühlfunktion: jaMischregelung Heizkreis: jaRöhrenkollektorfunktion: jaKühl- und Bereitschaftsfunktion: jaSchaltuhr / Uhrzeit: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol MX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Umgebungstemperatur: 0 - 40° CAbmessung: 253 x 200 x 47mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafik DisplayBedienung: 7 Drucktasten in GehäusefrontFunktionen: Solar- Systemregler für den Einsatz in Solar- und Heizsystemen. 7 integrierte Wärmemengenzähler; Steuerung witterungsgeführter Heizkreise. Einstellbare Anlagenparameter und zuschaltbare Optionen (menügeführt), Bilanz und Diagnosefunktionen, Funktionskontrolle gemäß BAFA-RichtlinienEingänge: 12 Sensoreingänge für Pt1000, Pt500 oder KYT Temperatursensoren (davon 7 für RTA11-M Fernversteller nutzbar), 3 Impulseingänge V40, 1 Eingang für einen CS10 Einstrahlungssensor, 4 Grundfos Direct Sensors (2 x analog, 2 x digital)Ausgänge: 14 Relaisausgänge, davon 13 Halbleiterrelais zur Drehzahlregelung, 1 potenzail freies Relais und 4 PWM - Ausgänge (auf 0-10 Volt umschaltbar)Bus: Resol VBusVersorgung: 100 - 240 VLeistungsaufnahme: < 1,0 W (Standby)

Solarstation Resol FlowSol B HE - DeltaSol BX Plus Die FlowSol® B ist eine vorkonfektionierte Zweistrang-Solarstation und enthält vormontiert die wichtigsten Hydraulikkomponenten zum Betrieb einer Solaranlage.Wie alle RESOL-Solarstationen ist sie besonders leicht zu installieren. Vorteile • Hocheffizienzpumpe integriert• Befüll- und Entleeranschlüsse• Sicherheitsgruppe mit Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer• Wandhalter mit Befestigungsmaterial Technische Daten Umwälzpumpe: Wilo Yonos PARA ST 15/7.0-PWM2 Sicherheitsventil: 6 bar Manometer: 0 ... 10 bar Volumenstromanzeige: 1 ... 13 l/min Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar Anschluss für Membran-Ausdehnungsgefäß: 3/4" AG, flachdichtend Abgang Sicherheitsventil: 3/4" IG Anschlüsse Solarleitungen: 3/4" IG Zulässige Maximaltemperatur VL/RL: 120 °C/95 °C Zulässiger Maximaldruck: 6 bar Medium: Wasser mit max. 50 % Glykol Maße: ca. 481 x 320 x 190 mm (mit Isolierung) Achsabstand: 100 mm Abstand Achse – Wand: 67 mm Material: Armaturen: Messing Dichtungen: AFM 34 Isolierung: EPP-Schaum Funktionen der Solarsteuerung RESOL DeltaSol BX Plus Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 4Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Resol Schnittstellenadapter VBus® / USBDer VBus®/USB-Adapter ist die Schnittstelle zur Verbindung eines Reglers mit einem PC. Mit einem Standard-Mini-USB-Port ausgestattet, ermöglicht er eine schnelle und unkomplizierte Übertragung, Darstellung und Archivierung von Anlagendaten sowie die Fernparametrisierung des Reglers über den VBus®.Eine Vollversion der RESOL ServiceCenter-Software ist im Lieferumfang enthalten, wodurch eine umfassende Analyse und Konfiguration der Anlage möglich ist. Dank der mitgelieferten Kabel ist der Adapter sofort einsatzbereit.HauptmerkmaleEinfache PC-Anbindung zur Verbindung eines Reglers mit einem PC über USBDatenlogging und Analyse mit der RESOL ServiceCenter-SoftwareFernparametrisierung zur Anpassung der Reglereinstellungen direkt vom PC ausPlug & Play ohne externe StromversorgungKompatibel mit USB 1.0 und 2.0LieferumfangVBus®/USB-Adapter, Verbindungskabel und eine Vollversion der RESOL ServiceCenter-Software auf CD-ROM.Der VBus®/USB-Adapter ermöglicht eine effiziente Datenübertragung, präzise Anlagenauswertung und die bequeme Fernparametrisierung des Reglers. Ideal für eine optimierte Systemüberwachung.Technische DatenVersorgung: Über RESOL VBus®Datenschnittstellen: VBus®-Anschluss für den Regler, Mini-USB-B für den PCGehäuse: Robuster KunststoffSchutzart: IP 20 (gemäß EN 60529)Abmessungen: 95 x 70 x 25 mm

Solarsteuerung Resol DeltaSol SLL (inkl. 1 x FKP6, 2 x FRP6) Der DeltaSol SLL ist der kleinste Regler der SL-Serie. Seine Ausstattung ist für kleine und mittlere Solar- und Heizsysteme optimiert.10 vorkonfigurierte Systeme stehen zur Auswahl. Als erster Regler seiner Klasse bietet DeltaSol SLL die automatische Funktionskontrolle gemäß der VDI-Richtlinie 2169. Zur Ausstattung gehören darüber hinaus ein potenzialfreies Kleinspannungsrelais, mit dem sich die Anforderung einer Nachheizung regeln lässt, und ein Impulseingang für ein Volumenmessteil V40 für die Wärmemengenzählung. Vorteile - 3 Relaisausgänge ( davon 1 potenzialfreies Kleinspannungsrelais)- 4 Eingänge für Temperatursensoren PT1000, PT500 oder KTY- 1 Impulseingang V40- 2 PWM-Ausgänge für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen- 10 vorkonfigurierte Grundsysteme wählbar- Automatische Funktionskontrolle nach VDI 2169   Technische Daten Eingänge: 4 Temperatursensoren PT1000, PT500 oder KTY, 1 Impulseingang V40Ausgänge: 2 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais und 2 PWM-AusgängeSchaltleistung: 1 (1) A 240V (Halbleiterrelais),1 (1) A 30V ( potenzialfreies Relais)Gesamtschaltleistung: 4 A 240VVersorgung: 100-240V ( 50-60Hz)Anschlussart: YLeistungsaufnahme: < 1W (Standby)Wirkungsweise: Typ 1.B.C.YVBus-Stromausgabe: 60mAGehäuse: Kunststoff, PC-ABS und PMMAMontage: Wandmontage, Schalttafel-Einbau möglichBedienung: 4 Drucktasten und 1 EinstellradSchutzklasse: IUmgebungstemperatur: 0-40°CMaße: 110x166x47 mm
