Orkli Drei-Wege-Zonenventil – Innengewinde / AußengewindePräzise Steuerung für Heizungs- und SolaranlagenDie Orkli Drei-Wege-Zonenventile eignen sich perfekt für den Einsatz in geschlossenen Heizungskreisläufen und Solarkreisläufen.Die Ventile arbeiten stromlos im Modus AB-B offen und können bei Bedarf manuell über einen integrierten Hebel betätigt werden, um die Anlage unkompliziert zu befüllen, spülen, entlüften oder entleeren.Durch das kompakte Design und die hohe Qualität erfüllen sie die Anforderungen sowohl im Heizsystemen als auch in Solaranlagen.Eigenschaften und Vorteile:Anwendung: Ideal für Primärkreisläufe in Solarthermie- und Heizungssystemen.Kompatibilität: Unterstützt Flüssigkeiten wie Wasser und Glykolgemische bis zu 50 %.Flexibilität: Drei-Wege-Ventil mit einem Einlass und zwei Auslässen, ermöglicht vielseitige Steuerungsoptionen in geschlossenen Kreisläufen.Robustes Design: Ventilkörper aus hochwertigem, Messing, mit einem fest verbauten Motorgehäuse für Langlebigkeit und Effizienz.Technische Daten:Anschluss: je nach AuswahlMaximaler Druck: 10 barTemperaturbereich: -20 °C bis +160 °CStromlos geöffnet: AB-BEinbaulage: Motor oben oder seitlichMotor: Hysteresemotor, 230 Volt / 50 HzLeistungsaufnahme: 6 WattÖffnungs-/Schließzeit: <12 Sek. / 6 Sek.Kabellänge: 60 cmDifferenzdruck: 1/2" IG = 1,4 bar -- 3/4" IG = 0,6 bar -- 1" IG = 0,6 barDifferenzdruck: 3/4" AG = 0,7 bar -- 1" AG = 0,6 barDie Orkli Drei-Wege-Zonenventile bieten eine optimale Lösung zur Steuerung von Heizungs- und Solaranlagenkreisläufen, sind benutzerfreundlich und lassen sich flexibel einbauen - eine langlebige, energieeffiziente Wahl für zuverlässigen Betrieb.

Zwei-Wege-Zonenventil 1/2 Zoll bis 1 Zoll - Innengewinde oder Außengewinde Effizientes Umschaltventil für Solaranlagen und HeizungssystemeDas Orkli Zwei-Wege-Ventil eignet sich perfekt für den Einsatz in geschlossenen Heiz- oder Solarkreisläufen. Als stromlos geschlossenes 2-Wege-Ventil sorgt es für eine zuverlässige Steuerung des Flüssigkeitsflusses in Ihrem System.Der integrierte manuelle Hebel ermöglicht eine einfache Bedienung zum Befüllen, Spülen, Entlüften oder Entleerung der Anlage.Ihre Vorteile auf einen Blick: • Vielseitiger Einsatz: Geeignet für den Primärkreisläufen in Solarsystemen und Heizungssystemen.• Kompatibilität mit Flüssigkeiten: Das Ventil ist für Wasser und Gemische mit bis zu 50 % Glycol geeignet.• Zwei-Wege-Design: Ein Einlass und ein Auslass ermöglichen eine klare und effiziente Steuerung des Kreislaufs.• Robuste Bauweise: Der Ventilkörper besteht aus langlebigem Messing, während das Motorgehäuse für zuverlässige Leistung sorgt. Technische Daten: Anschluss: je nach AuswahlMaximaler Druck: 10 barTemperaturbereich: -20 - 160 °CDas Ventil ist stromlos geschlossenZulässige Einbaulagen: Motor oben oder seitlich!Motor: Hysteresemotor 230 Volt / 50HzLeistungsaufnahme: 6 WattÖffnung-/Schließzeit ca.: <12 Sek. / 6 Sek.Rücklauf mittels FederkraftAuslieferzustand: A - geschlossenKabellänge: 60 cmDifferenzdruck: 1/2" IG = 1,4 bar -- 3/4" IG = 0,6 bar -- 1" IG = 0,6 barDifferenzdruck: 3/4" AG = 0,7 bar -- 1" AG = 0,6 barDas Orkli Zwei-Wege-Ventil bietet eine einfache und langlebige Lösung zur Steuerung von Flüssigkeitskreisläufen in Heiz- und Solaranlagen. Ideal für Anwendungen, die Flexibilität und Zuverlässigkeit erfordern.

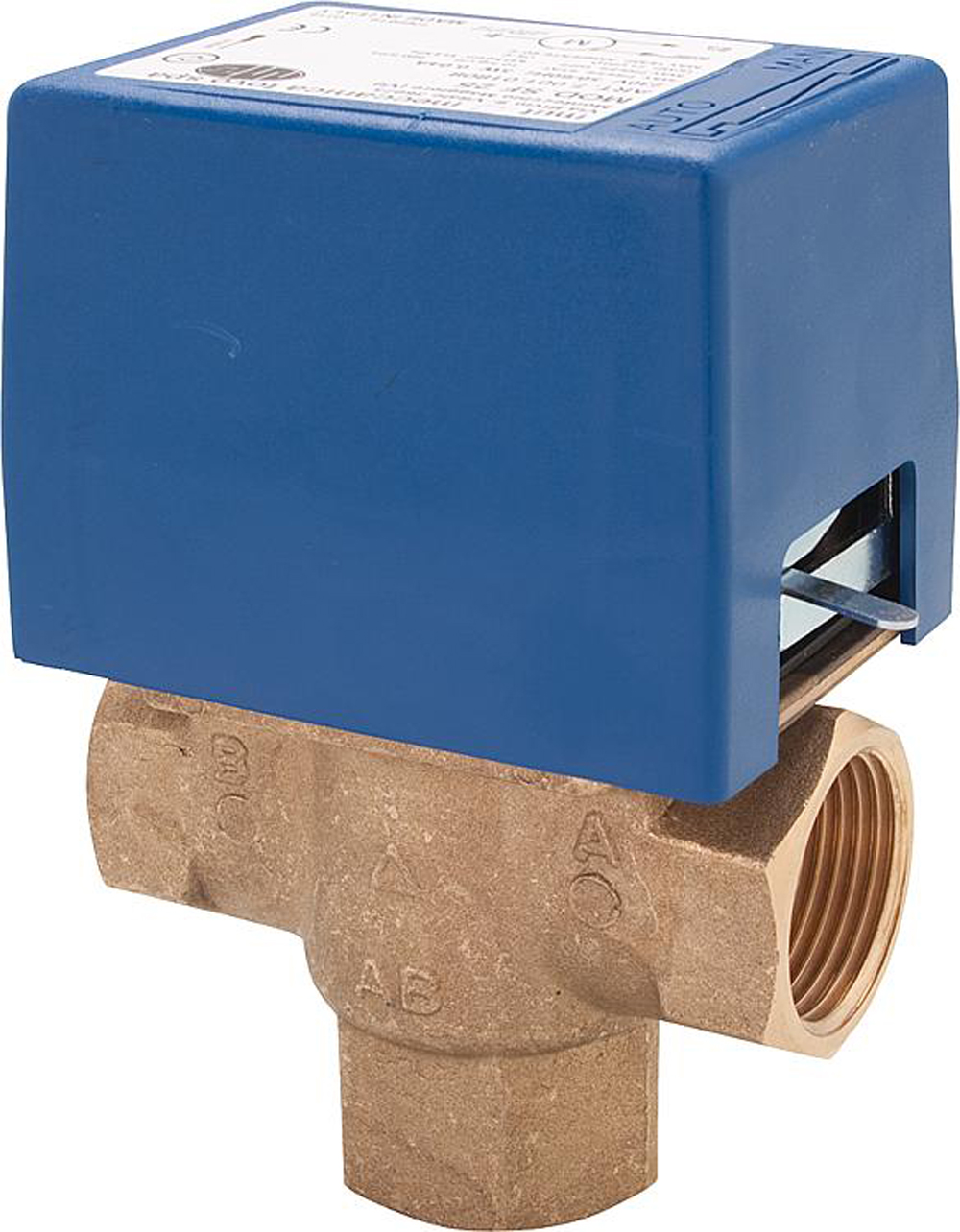

MUT Drei-Wege Zonenventil IG – mit Endschalter Das Zonenventil wird in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung. Funktionshinweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 20 Sekunden von A nach B. Stromlos zieht die Rückholfeder die Kugel in etwa 4 Sekunden auf A zurück. Zulässige Einbaulage: Motor oben oder seitlich! Technische Daten: Leistungsaufnahme: 6WElektr. Anschluss: 230 V, 50 HzEndschalter: 3 A, 250 V (AC)Schutzart: IP 22Umgebungstemp.: max. 60°CMediumtemp.: 5°C bis 130°CBetriebsdruck: max. 10 barVentilgehäuse, Deckel: MessingRückholfeder: rostfreier StahlKabellänge: 1000 mmMit integriertem EndschalterDifferenzdruck max.: 1,54 bar (1/2") / 1,54 bar (3/4") / 0,6 bar (1")Wasser mit bis zu 50% GlykolAnschlüsse: InnengewindeKvs-Wert: 6,6 (1/2") / 7,8 (3/4") / 12,6 (1")

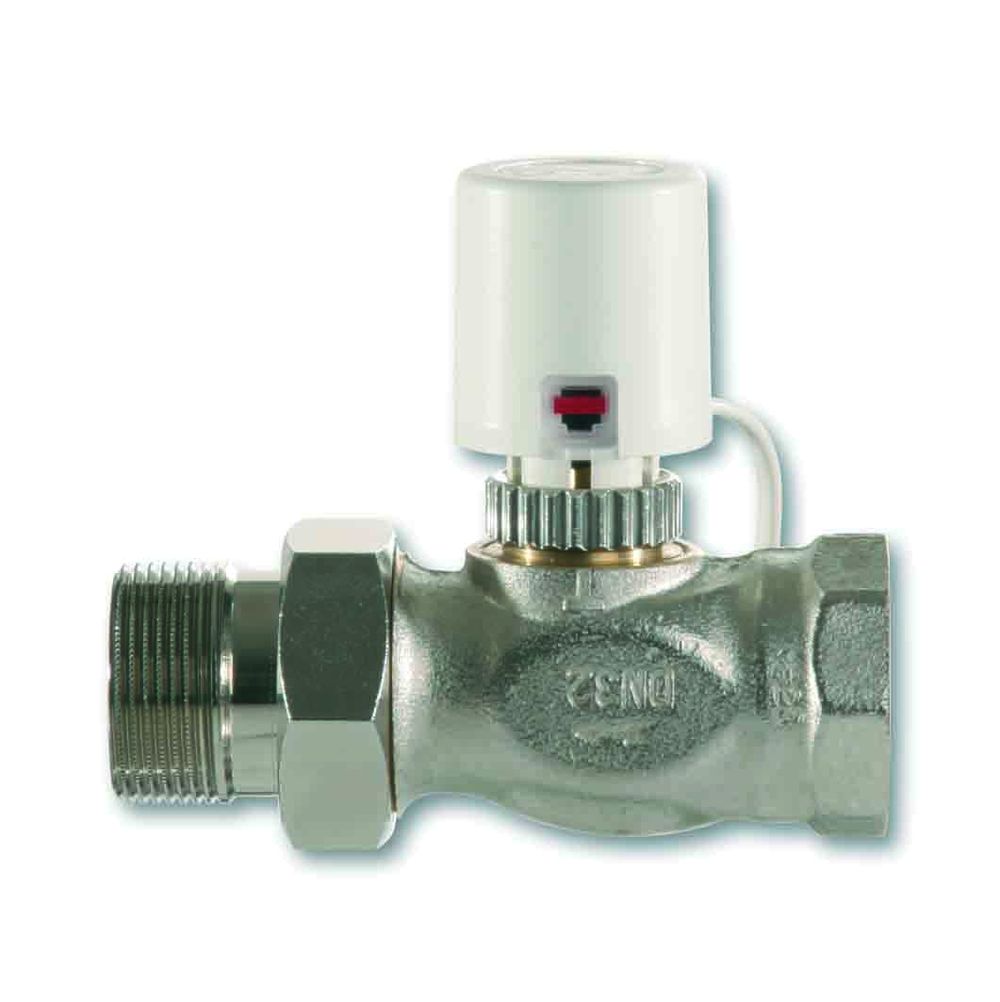

Durchgangsventil VA20-NC - 1/2" bis 1 1/4" (stromlos geschlossen) Das Durchgangsventil VA20 findet Anwendung bei der Schaltung von Volumenströmen in Solar-, Heiz- und Lüftungssystemen. Das VA20 ist ein 2-Wege-Ventil mit elektrothermischen Stellantrieb mit einer Stellzeit von ca. 3 Minuten. Dadurch erfolgt die Volumenstromregelung wasserschlagfrei. Die Lieferung der Ventile RESOL VA20 erfolgt komplett mit Anschlussverschraubungen aus Messing. Zum Abdichten des Ventils auf der Seite des Innengewindes empfehlen wir Teflon-Gewindedichtfaden. Technische Daten Antrieb Versorgung: 230 V~, 50 … 60 Hz Leistungsaufnahme: max. 2,5 W Schutzart: IP 44 senkrecht nach oben Umgebungstemperatur: max. 50 °C Federkraft: 90 N Hub: 4 mmSchutzart: IP44 (bei senkrechter Montage)Schutzklasse: IIStellzeit: ca. 3 MinutenVerschmutzungsgrad: 2Anschlussleitung: 2 x 0,5 mm2; 100 cm Ventil Zulässiger Maximaldruck: 10 bar Gehäuse: korrosionsbeständiger Rotguss Dichtungen: EPDM (innenliegend) Anschlüsse: 1/2" (DN15); 3/4" (DN20); 1" (DN25) und 1 1/4" (DN32) Temperaturbereich: bis 120 °C temperaturbeständig, kurzzeitig bis 140 °C Innenteile: Messing und nichtrostender Stahl Maße VA20 DN 15 DN 20 DN 25 DN 32 Länge 95 106 118 135 Höhe 21,5 21,5 23 23 Rp 1/2” 3/4” 1” 1 1/4” SW 30 37 47 52

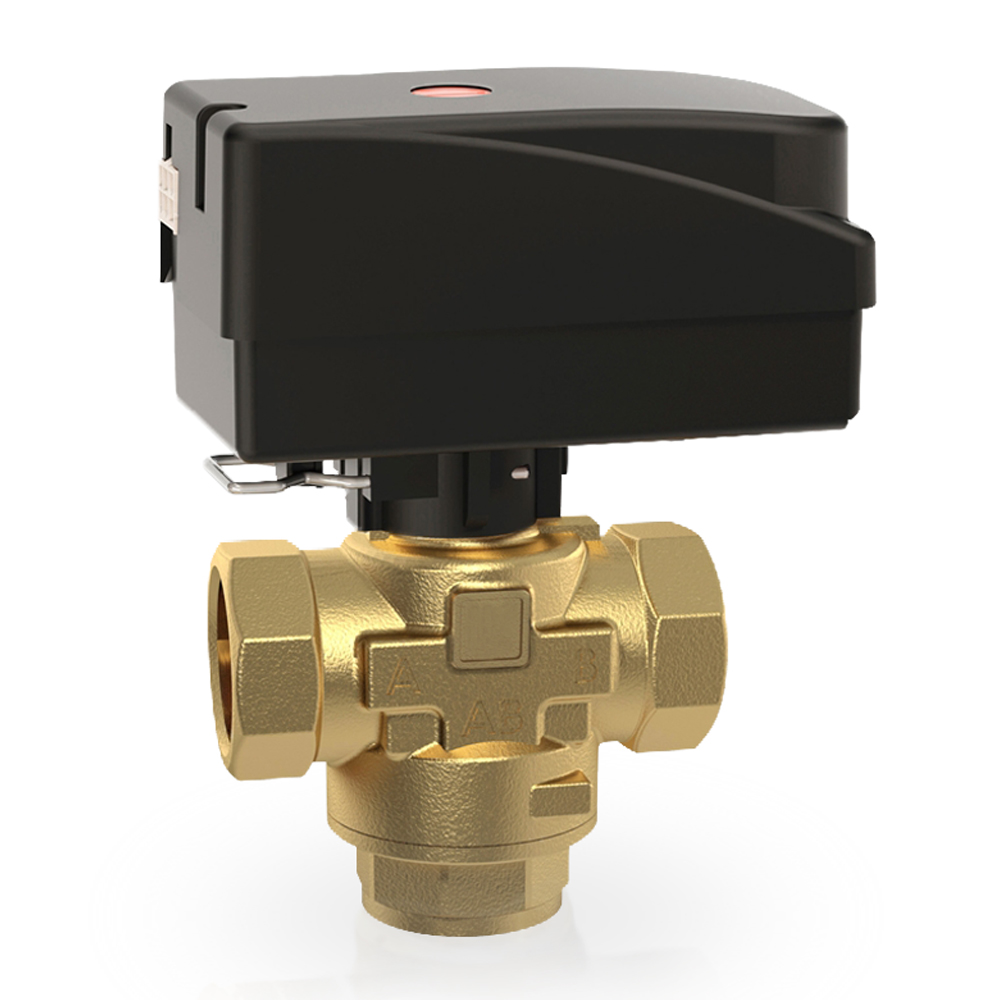

Resol Umschalt-Motorventil VA33 Das VA33 ist ein motorisiertes 3-Wege-Ventil. Mit dem Indikator am Gehäuse lässt sich schnell erkennen, welcher Ventilanschluss geöffnet ist. Technische Daten Betriebstemperatur: 5 …80 °C (kurzzeitig 90 °C) Umgebungstemperatur: 1 …60 °C Maximaler Arbeitsdruck: 10 bar (1,0 MPa) Maximaler Differenzdruck: 1 bar (100 kPa) Leckage: < 0,1 % vom Kvs bei 1 bar (100kPa) Drehwinkel: 60° / 360° Medium: Wasser mit max. 50 % Glykol, max. 30 % Ethanol Anschlussgewinde: IG Rp 3/4" (DN20), 1" (DN25), 1 1/4" (DN32) Stellmotor: 230V ~, 50 Hz Stellzeit: 8 s (60°) Ansteuerung: 2-Punkt-Signal (ein/aus) Schutzarzt: IP 44 Material Gehäuse: Messing EN 12165 CW617N Material Innenteile/Welle: PPS-Komposit Leitung: 3 x 0,75 mm2 (Isolierung: PVC)

Zwei-Wege-Zonenventil Heizung mit Endschalter 1/2 Zoll Innengewinde Das Zonenventil wird in geschlossenen Kreisläufen bei Heizungsanlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung. Technische Daten: Leistungsaufnahme: 6WElektr. Anschluss: 230 V, 50 HzEndschalter: 3 A, 250 V (AC)Schutzart: IP 22Umgebungstemp.: max. 60°CMediumtemp.: 5°C bis 110°CBetriebsdruck: max. 10 barVentilgehäuse, Deckel: MessingRückholfeder: rostfreier StahlKabellänge: 1000 mmmit integriertem EndschalterDifferenzdruck: max. 0,9 barWasser mit bis zu 50% GlykolMax. Differenzdruck: 0,9 barAnschlüsse: InnengewindeKvs-Wert: 6Größe: DN 15 (G 1/2")Spannung: 230 V 50 HzMarke: mut Funktionshinweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 10 Sekunden von A in eine Mittelstellung. Stromlos zieht die Rückholfeder die Kugel in etwa 4 Sekunden auf A zurück. Zulässige Einbaulage: Motor oben oder seitlich!

Durchgangsventil VA20-NC - 1/2" bis 1 1/4" (stromlos offen) Das Durchgangsventil VA20 findet Anwendung bei der Schaltung von Volumenströmen in Solar-, Heiz- und Lüftungssystemen. Das VA20 ist ein 2-Wege-Ventil mit elektrothermischen Stellantrieb mit einer Stellzeit von ca. 3 Minuten. Dadurch erfolgt die Volumenstromregelung wasserschlagfrei. Die Lieferung der Ventile RESOL VA20 erfolgt komplett mit Anschlussverschraubungen aus Messing. Zum Abdichten des Ventils auf der Seite des Innengewindes empfehlen wir Teflon-Gewindedichtfaden. Technische Daten Antrieb Versorgung: 230 V~, 50... 60 Hz Leistungsaufnahme: max. 2,5 W Schutzart: IP 44 senkrecht nach oben Umgebungstemperatur: max. 50°C Federkraft: 90 N Hub: 4 mmSchutzart: IP44 (bei senkrechter Montage)Schutzklasse: IIStellzeit: ca. 3 MinutenVerschmutzungsgrad: 2Anschlussleitung: 2 x 0,5 mm2; 100 cm Ventil Zulässiger Maximaldruck: 10 bar Gehäuse: korrosionsbeständiger Rotguss Dichtungen: EPDM (innenliegend) Anschlüsse: 1/2" (DN15); 3/4" (DN20); 1" (DN25) und 1 1/4" (DN32) Temperaturbereich: bis 120 °C temperaturbeständig, kurzzeitig bis 140 °C Innenteile: Messing und nichtrostender Stahl Maße VA20 DN 15 DN 20 DN 25 DN 32 Länge 95 106 118 135 Höhe 21,5 21,5 23 23 Rp 1/2” 3/4” 1” 1 1/4” SW 30 37 47 52

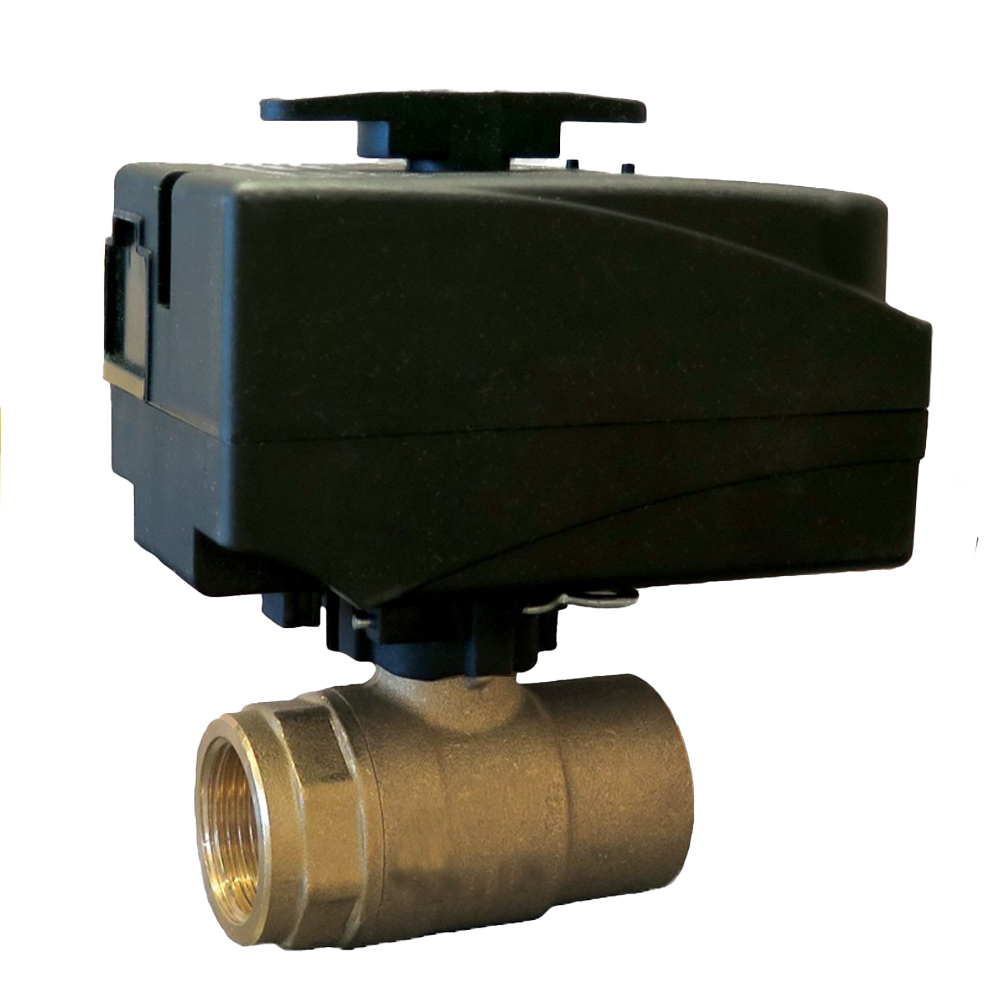

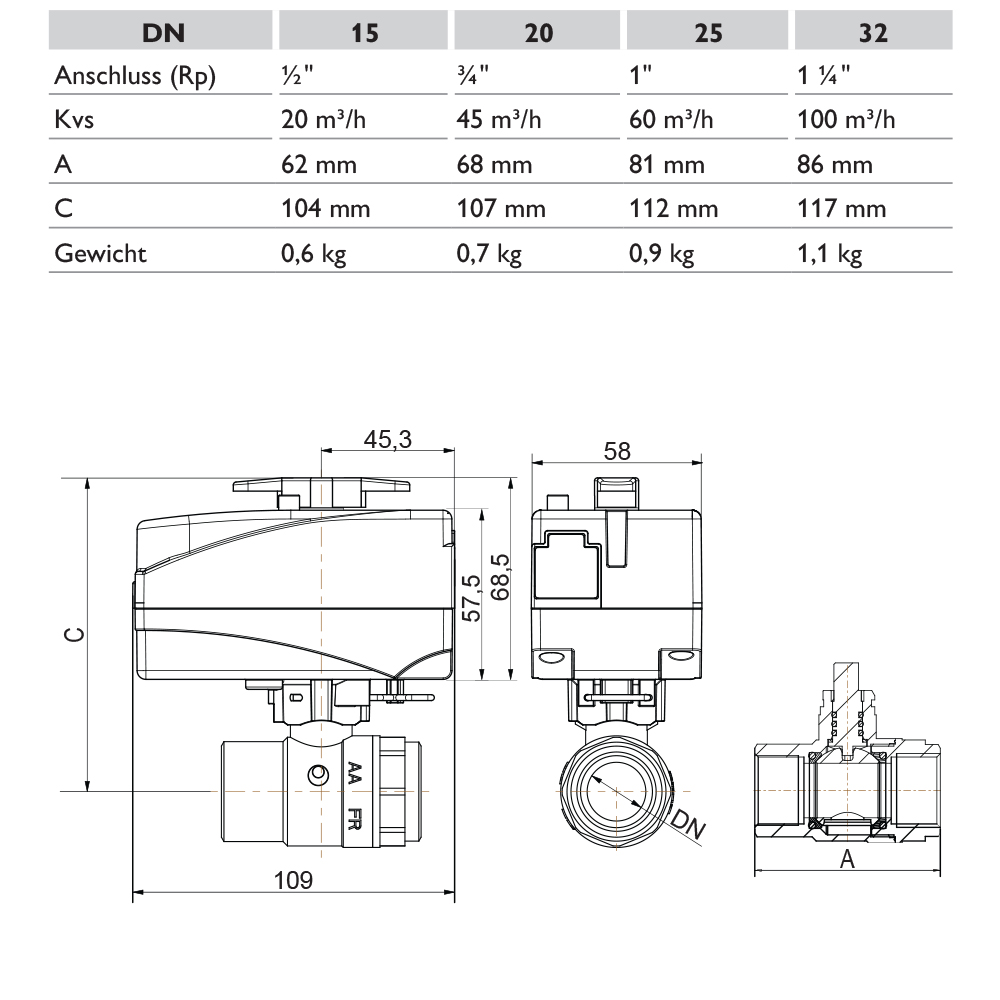

Resol Motorkugelhahn VA23 - DN15 bis DN32 Das VA23 ist ein motorisierter 2-Wege-Kugelhahn für die Anwendung in Heiz-, Kühl- und Brauchwasser-Systemen. Technische Daten Betriebstemperatur: 2 ... 110 °C Umgebungstemperatur: 1 ... 55 °C Max. Arbeitsdruck: 32 bar (3,2 MPa) Max. Differenzdruck: 6 bar (600 kPa) Medium: Wasser mit max. 50 % Glykol Anschlussgewinde: IG Rp 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1 1/4" (DN32) Stellmotor: 230 V~, 50 Hz Stellzeit: 30 s (90°) Ansteuerung: 2-Punkt-Signal (ein/aus) Schutzart: IP 44 Material Gehäuse: Messing EN 12165 CW617N Material Kugel: Messing CW617N Material Leitung: 3 x 0,75 mm2 (Isolierung: PVC)

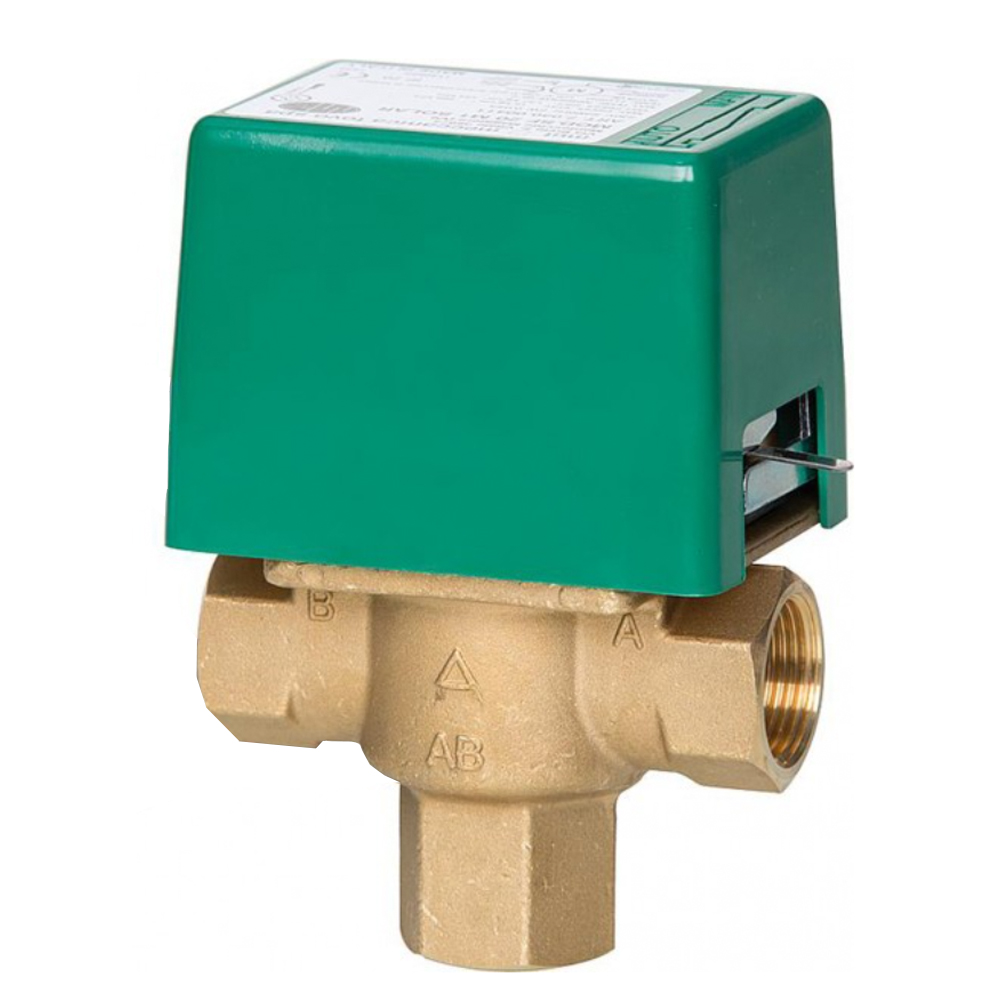

Drei-Wege-Zonenventil Heizung mit Endschalter 1 Zoll Innengewinde Das Zonenventil wird in geschlossenen Kreisläufen bei Heizungsanlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung. Technische Daten: Leistungsaufnahme: 6WElektr. Anschluss: 24 V, 50 HzEndschalter: 3 A, 250 V (AC)Schutzart: IP 22Umgebungstemp.: max. 60°CMediumtemp.: 5°C bis 110°CBetriebsdruck: max. 10 barVentilgehäuse, Deckel: MessingRückholfeder: rostfreier StahlKabellänge: 1000 mmmit integriertem EndschalterDifferenzdruck: max. 0,9 barWasser mit bis zu 50% GlykolMax. Differenzdruck: 0,62 barAnschlüsse: InnengewindeKvs-Wert: 12,6Größe: DN 25 (G 1")Spannung: 24 V 50 HzMarke: mut Funktionshinweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 10 Sekunden von A in eine Mittelstellung. Stromlos zieht die Rückholfeder die Kugel in etwa 4 Sekunden auf A zurück. Zulässige Einbaulage: Motor oben oder seitlich!

Drei-Wege-Zonenventil Heizung ohne Endschalter 3/4 Zoll Innengewinde Das Zonenventil wird in geschlossenen Kreisläufen bei Heizungsanlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung. Technische Daten: Leistungsaufnahme: 6WElektr. Anschluss: 24 V, 50 HzEndschalter: 3 A, 250 V (AC)Schutzart: IP 22Umgebungstemp.: max. 60°CMediumtemp.: 5°C bis 110°CBetriebsdruck: max. 10 barVentilgehäuse, Deckel: MessingRückholfeder: rostfreier StahlKabellänge: 1000 mmmit integriertem EndschalterDifferenzdruck: max. 0,9 barWasser mit bis zu 50% GlykolMax. Differenzdruck: 1,54 barAnschlüsse: InnengewindeKvs-Wert: 7,8Größe: DN 20 (G 3/4")Spannung: 24 V 50 HzMarke: mut Funktionshinweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 10 Sekunden von A in eine Mittelstellung. Stromlos zieht die Rückholfeder die Kugel in etwa 4 Sekunden auf A zurück. Zulässige Einbaulage: Motor oben oder seitlich!

Drei-Wege-Zonenventil Heizung mit Endschalter 1/2 Zoll Innengewinde Das Zonenventil wird in geschlossenen Kreisläufen bei Heizungsanlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung. Technische Daten: Leistungsaufnahme: 6WElektr. Anschluss: 230 V, 50 HzEndschalter: 3 A, 250 V (AC)Schutzart: IP 22Umgebungstemp.: max. 60°CMediumtemp.: 5°C bis 110°CBetriebsdruck: max. 10 barVentilgehäuse, Deckel: MessingRückholfeder: rostfreier StahlKabellänge: 1000 mmmit integriertem EndschalterDifferenzdruck: max. 0,9 barWasser mit bis zu 50% GlykolMax. Differenzdruck: 0,62 barAnschlüsse: InnengewindeKvs-Wert: 12,6Größe: DN 25 (G 1")Spannung: 24 V 50 HzMarke: mut Funktionshinweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 10 Sekunden von A in eine Mittelstellung. Stromlos zieht die Rückholfeder die Kugel in etwa 4 Sekunden auf A zurück. Zulässige Einbaulage: Motor oben oder seitlich!
