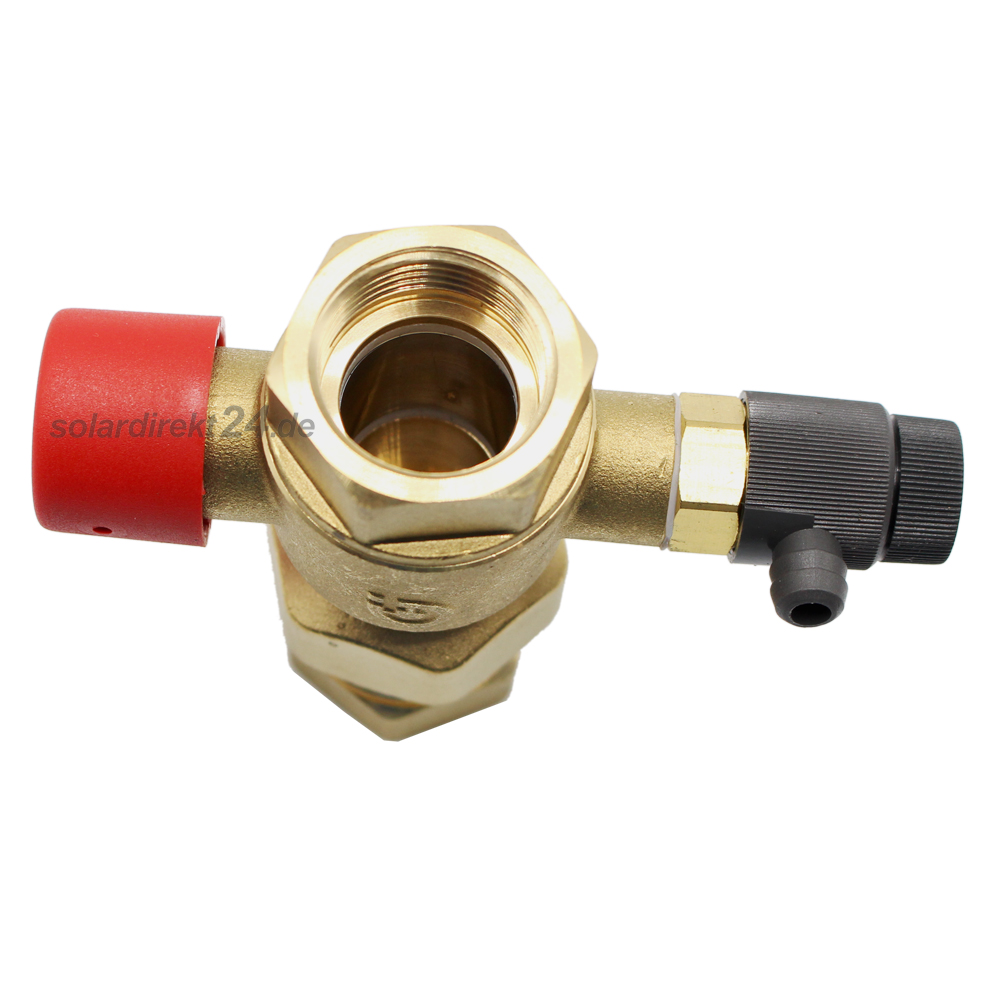

Caleffi Kappenventil 3/4" oder 1" mit Entleerung für Ausdehnungsgefäß
22,50 €*
Sofort versandfertig, Lieferzeit ca. 1-5 Werktage**
Aktueller Lagerbestand: 4 Stück - größere Mengen mit Lieferzeit bestellbar
Produktinformationen "Caleffi Kappenventil 3/4" oder 1" mit Entleerung für Ausdehnungsgefäß"
Caleffi Kappenventil 3/4 Zoll - 1 Zoll - 1 1/4 Zoll
Zum Einbau gemäß DIN 4751 in die Ausdehnungsleitung vor dem Ausdehungsgefäß.
Dient der Absperrung, Entleerung, Wartung und eventuellem Austausch des Membran Ausdehnungsgefäßes.
Bedienungsanleitung
Im Zuge der Anlagenwartung muss mindestens einmal jährlich eine Prüfung des Vordruckes im Ausdehnungsgefäß vorgenommen werden. Eine einwandfreie Druckprüfung kann nur erfolgen, wenn das Gerät durch Absperren von der Anlage getrennt und entleert wird.
Plombierung entfernen, Kappe abnehmen und das Ventil mit Hilfe eines Schraubendrehers schließen.
Nach erfolgter Trennung wird das Ausdehungsgefäß entleert. Daraufhin kann mit einem Messgerät der Vordruck geprüft - und falls nötig - nachgefüllt werden, bis der auf dem Typenschild angegebene Druck erreicht ist. Nach erneuter Druckprüfung wird das Kugelventil langsam geöffnet. Danach wird die Kappe wieder aufgesetzt und verplombt.
Einbau
Der Einbau erfolgt, nachdem der Anschlussstutzen auf das Ausdehungsgefäß geschraubt wurde. Den Auslaufstutzen des Entleerungsventils nach unten ausrichten. Zum Schluss die Kappe verplomben, was nur in geöffnetem Zustand des Kugelhahns möglich ist. Schließlich die Anlage füllen und entlüften.
Technische Daten
- Material: Messing
- Betriebsdruck max.: 10 bar
- Nenndruck: PN 10
- Max. Betriebstemperatur: 120 °C
- Entleerungsleistung bei 1,5 bar Anlagendruck: 1,33 m3/h
Caleffi
Caleffi ist führend in der Herstellung von Komponenten für Heizungs-, Klima und Solaranlagen und zudem Komplettanbieter modernster Systemlösungen.
